Co oznacza C w elektronice? Kondensatory i opisy (C1–C3)

Litera C w elektronice pojawia się w dziesiątkach różnych kontekstów i rzadko kiedy znaczy to samo. Może oznaczać kondensator na schemacie, pojemność elektryczną w równaniu, kulomba jako jednostkę ładunku, a nawet klasę dielektryka albo współny styk w złączu. Ten artykuł wyjaśnia, jak odczytać literę C w zależności od miejsca, w którym się pojawia, żebyś nie mylił oznaczeń i nie tracił czasu na szukanie odpowiedzi w kilku miejscach naraz.

Najważniejsze informacje z tego artykułu:

• Litera C w elektronice najczęściej oznacza kondensator jako element schematu lub pojemność elektryczną jako wielkość fizyczną.
• Na schematach i płytkach PCB oznaczenie C1, C2 czy C104 to numer referencyjny kondensatora, a cyfra po literze nie ma związku z wartością pojemności.
• Pojemność elektryczna C mierzona jest w faradach (F), a jej podstawowe równanie to C = Q/V.
• Wielka litera C jako jednostka oznacza kulomba – jednostkę ładunku elektrycznego – i nie należy jej mylić z symbolem pojemności.
• Litera C może też oznaczać klasę dielektryka (C0G), tolerancję kondensatora, reaktancję pojemnościową (X_C), kolektor tranzystora bipolarnego lub wspólny styk w złączu.

Co oznacza C w elektronice?

Litera C w elektronice nie ma jednego znaczenia. Jej interpretacja zależy od tego, czy pojawia się na schemacie, w równaniu, w kodzie wartości elementu, w tablicy jednostek SI czy w opisie wyprowadzeń tranzystora. Żeby ją poprawnie odczytać, zawsze trzeba sprawdzić kontekst.

Poniższa tabela pokazuje najczęstsze znaczenia litery C w elektronice w zależności od miejsca jej wystąpienia:

Dwa znaczenia pojawiają się zdecydowanie najczęściej – kondensator jako element obwodu i pojemność elektryczna jako parametr fizyczny. Od nich warto zacząć.

Jak rozumieć C jako oznaczenie kondensatora na schemacie?

Na schematach elektrycznych i płytkach drukowanych litera C pełni rolę prefiksu oznaczenia referencyjnego kondensatora. Działa to tak samo jak R dla rezystorów czy L dla cewek indukcyjnych – standard IEEE 315 definiuje tę konwencję i jest ona powszechnie stosowana w dokumentacji produkcyjnej i narzędziach EDA.

Oznaczenie C1 mówi tylko tyle, że dany element jest kondensatorem i jest pierwszym kondensatorem na schemacie. Cyfra po literze C to wyłącznie numer identyfikacyjny – nie ma żadnego związku z wartością pojemności. C1 może mieć pojemność 10 pF, a C47 może mieć 1000 µF. Wartość zawsze powinna być podana osobno, np. jako C1 100 nF 50 V.

Warto to zapamiętać, bo błąd przy odczytywaniu tej konwencji zdarza się częściej, niż można by się spodziewać. Gdy uruchamiam nowe stanowisko i przekazuję dokumentację technologom produkcji, zawsze zaznaczam tę zależność wprost – numer referencyjny to tylko adres elementu na płytce, nie opis jego parametrów.

Sam prefiks C nie mówi nic o:

• rodzaju dielektryka (ceramiczny, elektrolityczny, tantalowy, foliowy),
• napięciu znamionowym,
• polaryzacji elementu,
• rezystancji szeregowej ESR,
• indukcyjności szeregowej ESL.

Wszystkie te dane muszą wynikać z listy BOM (bill of materials), karty katalogowej lub opisu na schemacie. Jeśli chcesz rozumieć podstawy działania elektroniki szerzej, warto zapoznać się z tym, czym jest elektronika jako dziedzina – daje to dobry punkt wyjścia do dalszego zagłębiania się w oznaczenia i schematy.

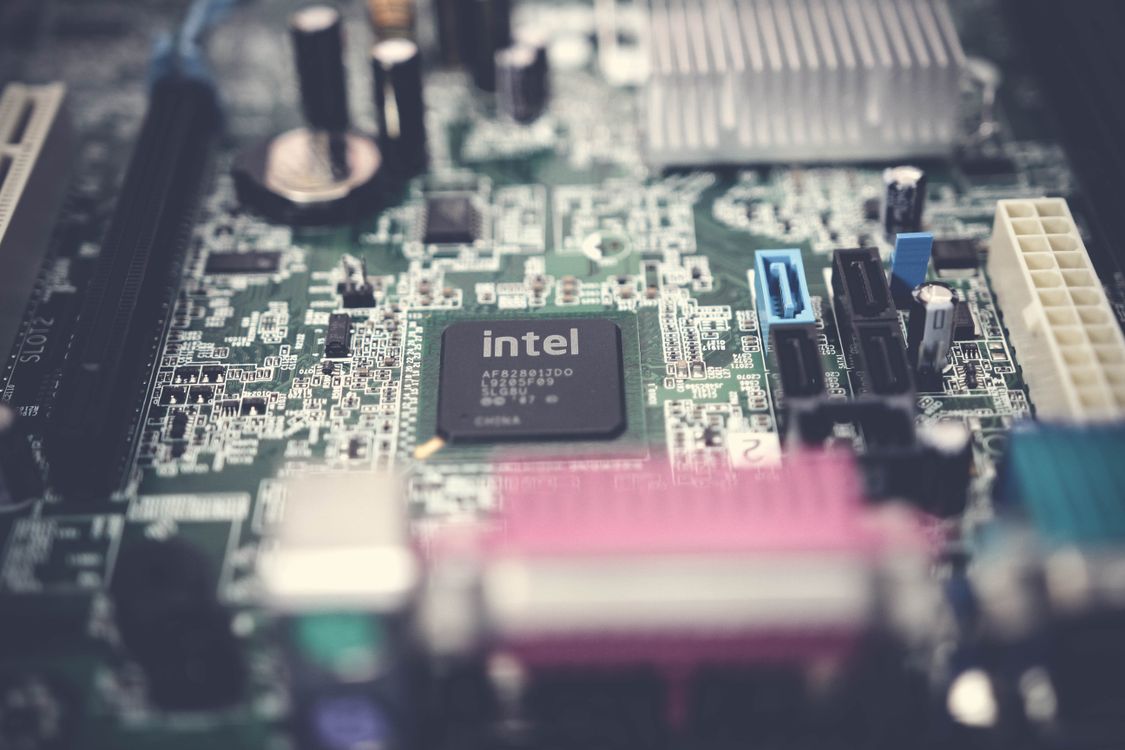

Na płytkach PCB nadruk C obok pól lutowniczych wskazuje miejsce montażu kondensatora. Uwaga – ten sam nadruk C przy wyprowadzeniach tranzystora bipolarnego oznacza kolektor, czyli collector w układzie E-B-C. To zupełnie inne użycie tej samej litery i pomylenie ich może prowadzić do błędnego odczytania pinoutu.

Czym jest pojemność elektryczna C i jak ją interpretować w równaniach?

Pojemność elektryczna C to zdolność układu do gromadzenia ładunku elektrycznego przy danym napięciu. Definiuje ją równanie:

C = Q / V

gdzie Q to ładunek w kulombach, a V to napięcie w woltach. Jednostką pojemności jest farad (F) – 1 farad odpowiada pojemności, przy której napięcie 1 V powoduje zgromadzenie ładunku 1 kulomba.

W typowych zastosowaniach elektronicznych pojemności są znacznie mniejsze od jednego farada i podaje się je w podjednostkach:

• µF (mikrofarad) – 10⁻⁶ F, typowe dla elektrolitycznych kondensatorów filtrujących,
• nF (nanofarad) – 10⁻⁹ F, częste w filtrach i obwodach sprzęgających,
• pF (pikofarad) – 10⁻¹² F, stosowane w układach wysokoczęstotliwościowych i RF.

Dla kondensatora liniowego obowiązuje też zależność opisująca prąd chwilowy:

i(t) = C · dV(t)/dt

To równanie pokazuje, że kondensator nie jest przede wszystkim magazynem napięcia. Prąd płynący przez kondensator zależy od szybkości zmian napięcia, a nie od jego wartości chwilowej. Przy napięciu stałym i zakończonym procesie ładowania prąd idealnego kondensatora spada do zera. Ten sam kondensator przy szybko zmieniającym się sygnale może przewodzić znaczny prąd.

Energia zgromadzona w kondensatorze wynosi E = ½ · C · V². Wynika z tego ważna zależność: podwojenie pojemności podwaja energię, ale podwojenie napięcia zwiększa ją czterokrotnie. Ma to znaczenie przy projektowaniu przetwornic, obwodów impulsowych i układów podtrzymania zasilania.

Wskazówka: Przy doborze kondensatora do układu impulsowego zwróć uwagę na napięcie pracy, a nie tylko na pojemność – przy tym samym C energia rośnie z kwadratem napięcia, więc nawet nieduże przekroczenie napięcia znamionowego może uszkodzić element.

Czym różni się C jako pojemność od C jako kulomba?

To jedno z najczęstszych źródeł nieporozumień. W równaniu Q = C · V litera C po lewej stronie znaku równości to jednostka ładunku – kulomb – a litera C po prawej stronie to symbol pojemności elektrycznej jako wielkości fizycznej. Ten sam znak pełni dwie różne funkcje w tej samej formule.

Żeby to rozdzielić:

• C jako pojemność – wielkość fizyczna mierzona w faradach, oznacza zdolność układu do gromadzenia ładunku,
• C jako kulomb – jednostka ładunku elektrycznego, 1 C = 1 A·s, odpowiada ładunkowi przepływającemu przy prądzie 1 A przez 1 sekundę.

Wielkość liter też ma tu znaczenie. Wielka litera C to kulomb lub symbol pojemności w równaniach. Mała litera c jako przedrostek SI oznacza centy (10⁻²), więc 1 cF i 1 C to zupełnie różne rzeczy – pierwsze to centyfarat, drugie to kulomb.

Kontekst i wymiar fizyczny zawsze pozwalają odróżnić oba zastosowania. Jeśli C stoi obok liczby i przed jednostką (np. 2 C), oznacza kulomba. Jeśli C stoi w równaniu jako zmienna proporcjonalności lub pojawia się obok wartości faradów, oznacza pojemność. Warto też wiedzieć, czym jest masa w elektronice, bo pojęcia ładunku i potencjału elektrycznego są z tym ściśle powiązane.

Jak C wpływa na zachowanie obwodu w prądzie przemiennym i w filtrach?

Pojemność C decyduje o reaktancji pojemnościowej, oznaczanej X_C:

X_C = 1 / (2πfC)

Im wyższa częstotliwość lub większa pojemność, tym mniejsza reaktancja – kondensator coraz swobodniej przepuszcza prąd. Przy niskich częstotliwościach i przy prądzie stałym reaktancja rośnie do wartości, przy której kondensator blokuje przepływ prądu.

Tę samą zależność widać w obwodzie RC, gdzie stała czasowa τ = R · C określa tempo ładowania i rozładowania kondensatora. Po jednym τ napięcie na kondensatorze osiąga około 63,2% wartości końcowej podczas ładowania lub spada do około 36,8% wartości początkowej podczas rozładowania. Za czas niemal pełnego naładowania przyjmuje się 5τ. W filtrach C wpływa jednocześnie na częstotliwość graniczną, czas odpowiedzi i tłumienie składowej zmiennej.

Ważna uwaga dotycząca kondensatorów rzeczywistych – samo C = 100 nF nie wystarcza do oceny elementu w układach wysokoczęstotliwościowych. Rzeczywisty kondensator ma:

• ESR – rezystancja szeregowa, powoduje straty i nagrzewanie,
• ESL – indukcyjność szeregowa, odpowiada za rezonans własny elementu,
• upływność – rezystancja równoległa, modeluje prąd upływu przez dielektryk.

Z powodu ESL każdy kondensator ma własną częstotliwość rezonansową. Poniżej tej częstotliwości element zachowuje się jak kondensator, powyżej – może zachowywać się jak indukcyjność. Dlatego przy projektowaniu układów RF czy szybkich przetwornic warto sprawdzać nie tylko pojemność nominalną, ale też krzywą impedancji z karty katalogowej.

Jak C oznacza się w symulatorach SPICE?

W netlistach SPICE każdy element, którego nazwa zaczyna się od litery C, jest traktowany jako kondensator. To konwencja wbudowana w składnię symulatora – pierwsza litera nazwy elementu decyduje o jego typie. Typowa składnia wygląda tak:

C\<nazwa> \<węzeł+> \<węzeł−> \<wartość>

Przykładowo: CLOAD 15 0 20pF to kondensator o pojemności 20 pF podłączony między węzłem 15 a węzłem masy. Opcjonalny parametr IC pozwala ustawić początkowe napięcie na kondensatorze przed rozpoczęciem symulacji.

W symulacji nieliniowej pojemność C nie musi być stałą. Symulator może używać pojemności różniczkowej C_diff = dQ/dV, czyli pochodnej ładunku po napięciu. Takie podejście dotyczy diod, złączy PN, warikapów, tranzystorów MOS i materiałów o nieliniowej charakterystyce dielektrycznej. Pojemność różniczkowa może znacznie różnić się od ilorazu Q/V, szczególnie przy dużych sygnałach lub przy napięciach bliskich progowi przebicia.

Co oznaczają kody C na obudowach kondensatorów?

Litera C może pojawić się też bezpośrednio na obudowie kondensatora lub w jego kodzie katalogowym, ale jej znaczenie zależy od zastosowanego standardu.

Według IEC 60062 kody wartości kondensatorów używają liter jako separatorów dziesiętnych lub mnożników, na przykład:

• 4n7 – 4,7 nF,
• 1u0 – 1,0 µF,
• 150p – 150 pF.

W kodach tolerancji tego samego standardu C oznacza tolerancję ±0,25 pF (dla małych pojemności jako wartość bezwzględna). Dla porównania: J to ±5%, K to ±10%, a M to ±20%.

Osobną kategorią jest oznaczenie C0G – kod dielektryka ceramicznego klasy 1 o nominalnie zerowym współczynniku temperaturowym, wynoszącym typowo 0 ±30 ppm/°C. C0G bywa równoważnie oznaczane jako NP0. Oznaczenie to opisuje charakterystykę temperaturową dielektryka, a nie wartość pojemności ani żadną liczbową wartość C. To jeden z bardziej stabilnych dielektryków ceramicznych, polecany wszędzie tam, gdzie zależy nam na powtarzalności parametrów w szerokim zakresie temperatur, np. w filtrach precyzyjnych lub oscylatorach.

Wskazówka: Jeśli projektujesz obwód pracujący w szerokim zakresie temperatur i zależy ci na stabilnej pojemności, wybieraj kondensatory z oznaczeniem C0G lub NP0 zamiast popularnych X5R czy X7R, których pojemność może zmieniać się nawet o kilkadziesiąt procent wraz z temperaturą i napięciem.

Przy okazji kondensatorów ceramicznych warto też wspomnieć o tym, że pojęcie polaryzacji w elektronice ma bezpośrednie znaczenie dla kondensatorów elektrolitycznych i tantalowych – te typy wymagają zachowania właściwej biegunowości, inaczej ulegają uszkodzeniu.

Jakie inne znaczenia ma litera C w elektronice?

Poza kondensatorem i pojemnością elektryczną litera C pojawia się w kilku innych, niezwiązanych ze sobą bezpośrednio kontekstach.

W tranzystorach bipolarnych C oznacza kolektor (collector) – jedno z trzech wyprowadzeń w układzie E-B-C (emiter, baza, kolektor). To zupełnie inne użycie tej litery, choć na schemacie montażowym może znajdować się tuż obok oznaczenia referencyjnego C12 dla pobliskiego kondensatora.

W kartach katalogowych tranzystorów MOSFET litera C pojawia się w parametrach pojemnościowych:

• C_iss – pojemność wejściowa,
• C_oss – pojemność wyjściowa,
• C_rss – pojemność zwrotna (transfer).

Te wartości nie są stałe – zależą od napięcia, temperatury i częstotliwości pomiaru. Mają bezpośredni wpływ na szybkość przełączania tranzystora i straty łączeniowe, dlatego przy projektowaniu układów zasilania i sterowników mostka warto sprawdzać ich wartości przy realnym napięciu roboczym, a nie tylko przy napięciu referencyjnym podanym w nagłówku tabeli katalogowej.

Dwa inne znaczenia litery C, które pojawiają się przy pracy z instalacjami i złączami:

• Styk C w przekaźnikach i złączach – oznacza wspólny styk (common), często pojawia się razem z NO (normally open) i NC (normally closed). To standard w przekaźnikach elektromechanicznych i złączach sterowników PLC.
• Przewód C w instalacjach HVAC – oznacza przewód wspólny (common) zasilania 24 V AC dla termostatów. Nie jest to masa ani uziemienie w sensie elektroniki DC, choć pełni podobną rolę jako odniesienie napięciowe.

Z kolei w elektronice akumulatorowej oznaczenie 1C, 2C lub 0,5C opisuje prąd ładowania lub rozładowania jako wielokrotność pojemności akumulatora w Ah. Dla akumulatora o pojemności 2 Ah prąd 1C to 2 A, a prąd 2C to 4 A. Nie ma tu żadnego związku z kulombem ani z pojemnością elektryczną kondensatora.

Wskazówka: Zanim zaczniesz szukać kondensatora na schemacie, sprawdź kontekst – jeśli litera C pojawia się przy opisie wyprowadzeń lub styków, najprawdopodobniej oznacza kolektor tranzystora albo wspólny styk złącza, a nie element pojemnościowy.

Na koniec warto wspomnieć o prądzie wstecznym w elektronice – pojawia się on między innymi w diodach i ma związek z pojemnościami złączowymi, które są opisywane właśnie symbolem C z odpowiednim indeksem.

Podsumowanie

Litera C w elektronice to jeden z tych symboli, który wymaga zawsze sprawdzenia kontekstu. Najczęściej oznacza kondensator jako element schematu (C1, C2, C104) albo pojemność elektryczną jako wielkość fizyczną opisaną równaniem C = Q/V. Warto pamiętać, że ta sama litera jako jednostka oznacza kulomba, a w opisach wyprowadzeń – kolektor tranzystora lub wspólny styk złącza. Na obudowach kondensatorów C może też pojawiać się w kodach dielektryka (C0G), tolerancji lub wartości nominalnej według IEC 60062. Znaczenie zawsze wynika z miejsca zapisu, użytych jednostek i stosowanego standardu – nie istnieje jedno uniwersalne znaczenie litery C w elektronice.

FAQ

Q: Czy litera C w nazwie złącza USB-C oznacza pojemność?

A: Nie. W złączu USB-C litera C oznacza typ fizycznego złącza. Nie ma związku z pojemnością elektryczną, prędkością transmisji, mocą ładowania ani obsługą DisplayPort.

Q: Co oznacza zapis „klasa C” przy wzmacniaczach?

A: Klasa C we wzmacniaczach oznacza tryb pracy elementu aktywnego z kątem przewodzenia poniżej 180°. Nie ma związku z kondensatorem ani pojemnością – termin opisuje punkt pracy elementu aktywnego, typowy dla układów RF.

Q: Czy mała litera c w elektronice oznacza to samo co wielka C?

A: Nie. Wielka C oznacza kulomba, pojemność lub kondensator. Mała c jako przedrostek SI oznacza centy (10⁻²), więc 1 cF to centyfarat, a nie kulomb. Wielkość liter ma znaczenie.

Q: Co oznacza C w oznaczeniu trymerów pojemnościowych?

A: W oznaczeniu trymerów pojemnościowych C może być częścią kodu wartości nominalnej lub tolerancji. Sam trymer jest kondensatorem nastawnym, więc jego oznaczenie referencyjne na schemacie też zaczyna się od C.

Q: Jak litera C jest używana w macierzy pojemności przy analizie linii transmisyjnych?

A: W układach wieloprzewodnikowych C może oznaczać całą macierz pojemności, a nie pojedynczy kondensator. Elementy macierzy opisują pojemności własne i wzajemne sprzężenia między przewodnikami, co ma znaczenie przy analizie integralności sygnałowej i przesłuchów na PCB.
