Jak wygląda dron? Budowa, typy i różnice rekreacyjny/pro

Drony wyglądają zupełnie inaczej, niż wiele osób sobie wyobraża – a ich kształt to precyzyjny zapis decyzji inżynierskich, a nie przypadkowa estetyka. Za każdym ramieniem, modułem i diodą LED kryje się konkretny powód techniczny. Ten artykuł wyjaśnia, jak wygląda dron w zależności od jego konstrukcji i zastosowania – od rekreacyjnego quadrokoptera po profesjonalne maszyny rolnicze i ratownicze.

Najważniejsze informacje z tego artykułu:

• Typowy dron wielowirnikowy (multirotor) ma centralny kadłub, ramiona z wirnikami, podwozie i elektronikę rozmieszczoną warstwowo.
• Kształt drona wynika bezpośrednio z czterech systemów – struktury nośnej, napędu, awioniki i payloadu.
• Drony rekreacyjne mają składane ramiona i kompaktową obudowę, a drony profesjonalne – sztywne ramiona, modularne mocowania i wyspecjalizowane czujniki.
• Po wyglądzie drona – liczbie wirników, obecności gimbala, antenie GPS czy dyszach opryskowych – można precyzyjnie określić jego przeznaczenie.
• Nocą drony są widoczne przede wszystkim dzięki diodą LED, których kolory i ułożenie sygnalizują orientację maszyny, stan baterii i tryb lotu.

Jak wygląda dron – anatomia typowego multikoptera?

Większość dronów, które widzimy w sklepach, w powietrzu i na filmach, to drony wielowirnikowe, czyli multikoptery. To właśnie ten typ jest dziś dominującym modelem zarówno w segmencie konsumenckim, jak i profesjonalnym, dlatego od niego warto zacząć.

Typowy multikopter wygląda jak symetryczna platforma z centralnym kadłubem, od którego promieniście odchodzą ramiona zakończone wirnikami. Liczba ramion i wirników jest zazwyczaj parzysta – najczęściej 4 (quadrokopter), rzadziej 6 (hexakopter) lub 8 (oktokopter). Ta symetria nie jest przypadkowa: pozwala równomiernie rozkładać siły nośne i upraszcza algorytmy sterowania.

Z czego składa się dron – główne elementy konstrukcji

Każdy dron wielowirnikowy to integracja czterech systemów, które razem decydują o jego wyglądzie, wymiarach i możliwościach:

• Struktura nośna (airframe) – centralny kadłub, ramiona i podwozie; to szkielet całej maszyny, zazwyczaj wykonany z kompozytów węglowych lub aluminium.
• Układ napędowo-energetyczny – silniki bezszczotkowe (BLDC), kontrolery prędkości (ESC), śmigła i pakiet akumulatorów (LiPo lub Li-ion).
• Awionika i sterowanie – kontroler lotu (FC) z czujnikiem inercyjnym (IMU), moduł GNSS (GPS), odbiornik radiowy i moduł telemetrii.
• Payload i systemy pomocnicze – gimbal z kamerą, czujniki inspekcyjne, zbiorniki opryskowe lub komory ładunkowe, zależnie od zastosowania.

Każdy z tych systemów zostawia fizyczny ślad w wyglądzie drona – i właśnie to sprawia, że doświadczony obserwator potrafi odczytać przeznaczenie maszyny zanim jeszcze wzbije się w powietrze.

Kadłub, ramiona i podwozie – jak to wygląda z bliska

Centralny kadłub to wielowarstwowa płyta – często kanapkowa (sandwich) – integrująca mocowania ramion, płytę dystrybucji mocy (PDB), kontroler lotu i komorę baterii. Bateria zajmuje zwykle centralne miejsce, bo jej położenie bezpośrednio wpływa na środek ciężkości, a ten z kolei – na stabilność i zachowanie drona w locie.

Ramiona są cienkościenne, rurowe, zazwyczaj z węgla. Ich długość wynika wprost z doboru śmigieł – większe śmigło wymaga dłuższego ramienia. Na każdym ramieniu, blisko silnika, widoczny jest ESC (kontroler prędkości), który montuje się tam, aby skrócić przewody wysokoprądowe i ograniczyć zakłócenia elektromagnetyczne. Właśnie dlatego ramiona nie są gładkie – widać na nich charakterystyczne zgrubienia lub odsłonięte moduły.

Podwozie ma formę prostych płóz lub pałąków, wysokich na 10–20 cm. Tyle wystarczy, żeby wirniki nie zbliżały się do podłoża podczas lądowania. W dronach profesjonalnych podwozie bywa składane lub chowane automatycznie, żeby nie wchodziło w pole widzenia kamery.

Wskazówka: Jeśli chcesz rozpoznać, czy dron ma kamerę filmową, spójrz na podwozie – jeśli jest szerokie, rozstawione lub składane, to prawie pewne, że pod kadłubem zamontowany jest gimbal z kamerą.

Nad kadłubem często wystaje mały maszt zakończony modułem GPS/GNSS – tą charakterystyczną kopułką lub grzybkiem. Moduł musi mieć czystą półsferę nieba i być jak najdalej od źródeł zakłóceń elektromagnetycznych, stąd jego wyeksponowane położenie. Anteny telemetryczne i Wi-Fi montowane są natomiast na bokach kadłuba lub pod ramionami, żeby bateria i payload ich nie zasłaniały.

Warto wiedzieć, że te liczne małe „oczka” widoczne na obudowie nowoczesnych dronów to często czujniki wizyjne systemu omijania przeszkód – skierowane do przodu, tyłu, boków i w dół – a nie dodatkowe kamery do nagrywania.

Jeśli zastanawiasz się, do czego służą drony i jak ich zastosowanie przekłada się na budowę, odpowiedź znajdziesz w kolejnych sekcjach.

Jak wygląda dron rekreacyjny, a jak profesjonalny?

Różnica między dronem rekreacyjnym a profesjonalnym jest widoczna gołym okiem, choć nie zawsze tam, gdzie intuicyjnie by się tego spodziewać.

Drony rekreacyjne i konsumenckie

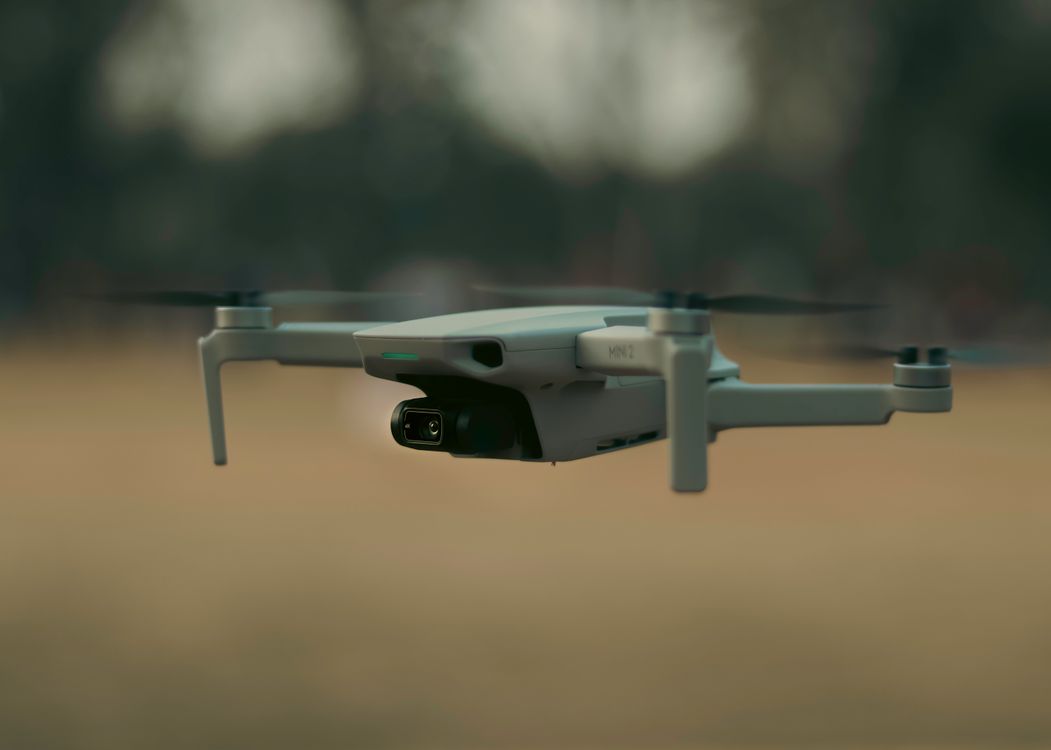

Typowy dron turystyczny, jak DJI Mini lub Air, ma:

• Składane ramiona – dzięki temu cały dron mieści się w kieszeni plecaka; ramiona składają się wzdłuż kadłuba i blokują w pozycji roboczej.
• Plastikową, aerodynamiczną obudowę – chroni elektronikę i poprawia estetykę; środek ciężkości jest schowany wewnątrz.
• Gimbal z kamerą pod przodem kadłuba – tworzy widoczną, kulisto-pudełkową głowicę; tu kryje się mechanizm stabilizacji w 3 osiach.
• Małe śmigła – często z osłonami lub bez, ale zawsze stosunkowo ciche i bezpieczne.
• Kompaktowe podwozie – zintegrowane z obudową, niskie, nierzucające się w oczy.

Kształt ramion natychmiast zdradza klasę drona – składane ramiona to niemal pewny sygnał modelu konsumenckiego lub turystycznego.

Drony profesjonalne i przemysłowe

Tu wygląd jest zupełnie inny. Duże drony profesjonalne – inspekcyjne, geodezyjne, rolnicze, ratownicze – często w ogóle nie przypominają małego quadrokoptera. Mogą mieć sześć lub osiem wirników, wysokie podwozie z amortyzacją, wymienne moduły pod kadłubem i ramiona przypominające konstrukcję techniczną. Drony do lotów wewnętrznych i ratowniczych mają nierzadko osłony śmigieł, które chronią zarówno maszynę, jak i ludzi w pobliżu.

Dla porównania:

Drony inspekcyjne i geodezyjne mają pod kadłubem moduły, które wyglądają jak kamery, ale mogą być modułem RTK, kamerą multispektralną, termowizyjną albo skanerem LiDAR. Różnicę widać po obudowie – kamera ma obiektyw, LiDAR ma okrągłe lub prostopadłościenne obudowanie bez wyraźnego obiektywu optycznego.

Warto dodać, że kwestia odmiany słowa dron w języku polskim bywa myląca – dopełniacz to „drona”, nie „dronu”.

Jak wygląd drona zależy od jego zastosowania?

Misja drona deformuje jego bazowy kształt w bardzo konkretny sposób. Każde zastosowanie narzuca inne wymagania, a te przekładają się na wymiary, proporcje i wyposażenie maszyny.

Drony fotograficzne i do mapowania

Kadłub jest poszerzony ku przodowi, żeby pomieścić gimbal i zapewnić mu swobodny kąt widzenia bez kolizji ze śmigłami. Podwozie jest szerokie lub składane. Ramiona bywają uniesione nieco wyżej niż płaszczyzna gimbala, żeby śmigła nie wchodziły w kadr. Dron z kamerą na gimbalu jest łatwy do rozpoznania – ma widoczną kulistą lub pudełkową głowicę zwieszoną pod przednią częścią kadłuba, w odróżnieniu od kamer FPV, które są małe, nieruchome i wbudowane w nos maszyny.

Drony FPV i wyścigowe

Mają surowy, szkieletowy wygląd. Odsłonięta rama z włókna węglowego, widoczne przewody, pochylona kamera w nosie – bez plastikowej obudowy, bo liczy się masa, wytrzymałość i możliwość szybkiej naprawy po kraksie. Ramiona są sztywne i krótkie, śmigła agresywnie skrojone. To maszyny, na których wygląd projektant nie traci czasu.

Drony rolnicze

Łatwo rozpoznać po zbiorniku na ciecz opryskową, dyszach i belkach opryskowych rozciągniętych wzdłuż ramion. Całość jest masywna, często z 6 lub 8 wirnikami, bo muszą unieść kilkanaście litrów środka ochrony roślin. Ich wygląd jest bliższy latającej maszynie roboczej niż dronowi z kamerą. Dynamiczny wzrost zainteresowania dronami rolniczymi widać też w nauce – liczba publikacji na ten temat wzrosła z 2 artykułów w 2019 roku do 18 w 2023 roku, co pokazuje, jak szybko ta kategoria się rozwija.

Drony towarowe i logistyczne

Mają kadłub skrzynkowy z dolną komorą ładunkową. Wirniki osadzone są na wysokich pylonach, żeby odseparować strumień powietrza od ładunku. Ramiona mają grubsze przekroje i lokalne wzmocnienia w miejscach mocowania – ciężar ładunku wymusza solidniejszą strukturę.

Drony hybrydowe VTOL

To konstrukcje, które wyglądają jak połączenie samolotu i multikoptera – mają skrzydło (często latające skrzydło) i zestaw wirników na końcach skrzydeł lub wzdłuż krawędzi natarcia. W trybie zawisu wyglądają jak multikopter ustawiony pionowo, w locie poziomym – jak miniaturowy samolot. Taka morfologia pozwala zredukować zużycie energii w locie postępowym nawet o około 50% w porównaniu do czystego multikoptera, dlatego stosuje się je tam, gdzie trzeba pokonać duże odległości. Drony ratownicze w tym typie pozwalają szybko mapować obszary dotknięte katastrofą i lokalizować osoby poszkodowane – to zastosowanie, gdzie zasięg ma bezpośrednie przełożenie na skuteczność akcji.

Wskazówka: Układ wirników to jeden z najszybszych sposobów na rozpoznanie typu drona. Trzy wirniki to trikopter, cztery – quadrokopter, sześć – hexakopter, osiem – oktokopter, a skrzydła z wirnikami jednocześnie to hybryda VTOL lub konwertoplan.

Jak rozpoznać drona na niebie?

Rozpoznanie drona w locie jest możliwe, ale wymaga wiedzy, na co patrzeć.

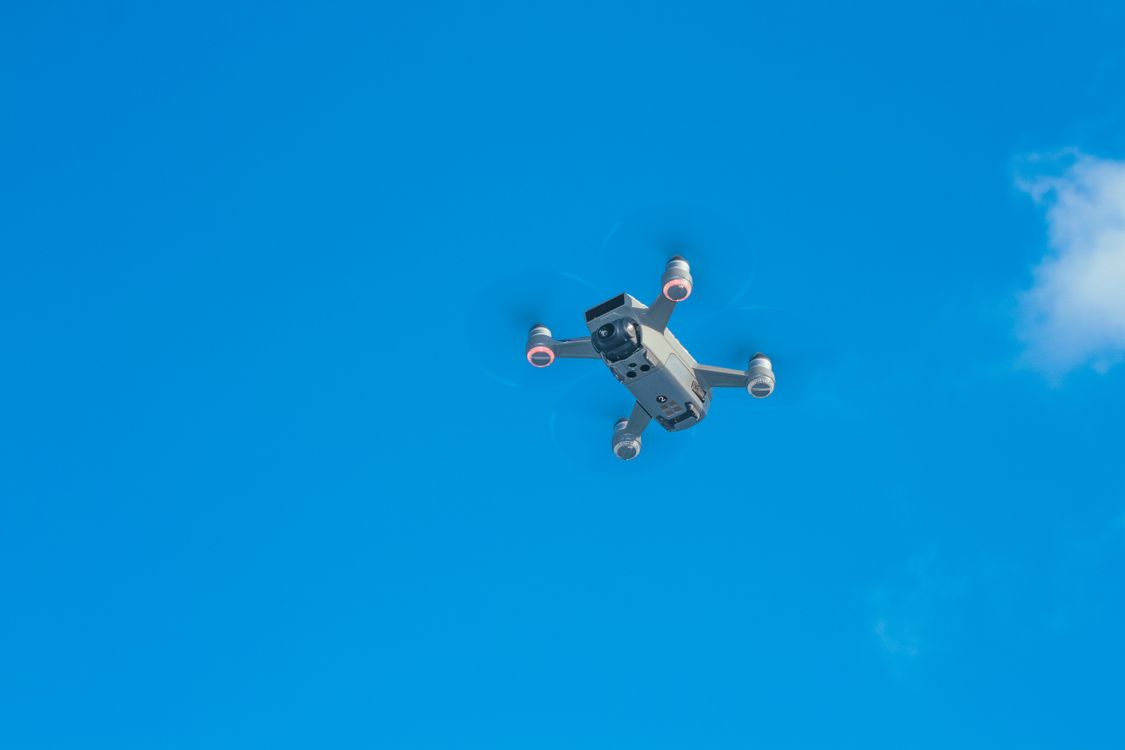

W dzień dron wielowirnikowy jest widoczny jako symetryczna, często ciemna sylwetka z obroconymi śmigłami. Z dużej odległości wygląda jak niespokojny punkt lub mały obiekt unoszący się bez skrzydeł. Kolor końcówek ramion i śmigieł bywa celowo zróżnicowany – jasne końcówki z przodu, ciemne z tyłu – żeby operator szybko rozpoznawał orientację maszyny. To nie kwestia estetyki, lecz bezpieczeństwa operacyjnego.

Nocą dron jest widoczny przede wszystkim dzięki diodą LED. Ich rozmieszczenie i kolory to system informacyjny:

• Białe lub zielone diody z przodu – oznaczają przód maszyny.
• Czerwone diody z tyłu – sygnalizują kierunek lotu.
• Mrugające białe lub czerwone diody – sygnał antykolizyjny wymagany przez przepisy w wielu krajach.
• Kolory zmieniające się dynamicznie – mogą informować o stanie baterii, trybie lotu (GPS, sport, zawis) lub błędzie systemowym.

Dron nocą widziany z ziemi to zazwyczaj kilka kolorowych, mrugających lub stałych punktów świetlnych poruszających się w sposób niemożliwy dla ptaka czy samolotu – zawisanie w miejscu, gwałtowne zmiany kierunku, ruch bez widocznych skrzydeł.

Jeśli widzisz obiekt z pojedynczym stałym światłem bez charakterystycznego mrugania i bez możliwości identyfikacji symetrycznych ramion – to może być dron FPV lub model stałopłatowy. Dron stałopłatowy wygląda bardziej jak mały samolot – długie, cienkie skrzydła i jedno lub dwa śmigła, bez możliwości zawisu w miejscu.

Szczegóły dotyczące historii tych maszyn, w tym kiedy powstał pierwszy dron, rzucają dodatkowe światło na to, dlaczego ich wygląd ewoluował w konkretnym kierunku.

Wskazówka: Jeśli uczysz się rysować drona lub chcesz lepiej zrozumieć jego kształt, warto zacząć od podstawowej geometrii quadrokoptera – cztery ramiona w układzie X, centralny kadłub i śmigła na końcach. Instrukcja krok po kroku, jak to zrobić, dostępna jest tutaj – jak narysować drona.

Jak wygląda elektronika w dronie – czego nie widać gołym okiem?

Wewnątrz centralnego kadłuba kryje się kilka warstw elektroniki, których rozmieszczenie ma bezpośredni wpływ na zachowanie maszyny. Kontroler lotu (FC) montuje się centrycznie, na amortyzowanej platformie z elementami elastycznymi – gumowymi lub wiskoelastycznymi izolatorami. Odpowiednio dobrane tłumiki mogą zmniejszyć transmisję drgań z silników i śmigieł nawet o 50%, co przekłada się na dokładniejsze odczyty z czujnika inercyjnego IMU.

IMU, czyli jednostka pomiaru inercyjnego, to jeden z najważniejszych elementów drona – mierzy przyspieszenie i prędkości kątowe, dzięki czemu dron wie, jak jest pochylony i jak szybko się obraca. Więcej o tym, czym jest IMU w dronie i jak wpływa na stabilność lotu, wyjaśniam w osobnym artykule.

Magnetometry, barometry i odbiorniki GNSS muszą być trzymane z dala od przewodów wysokoprądowych biegnących do ESC. Stąd typowy „układ warstwowy” we wnętrzu kadłuba – warstwy elektroniki oddzielone od przewodów zasilających, kable prowadzone wzdłuż ramion, a nie przez środek. Dron widziany z dołu wygląda zupełnie inaczej niż z góry – widać wtedy kratki chłodzenia, czujniki lądowania, diody pozycyjne i komorę baterii. Widoczne kratki wentylacyjne lub radiatory na kadłubie wskazują na mocniejszą elektronikę pokładową – zaawansowane przetwarzanie obrazu, transmisję wideo dalekiego zasięgu lub systemy autonomicznego lotu.

Podsumowanie

Wygląd drona to czytelny zapis jego funkcji. Typowy multikopter ma centralny kadłub, promieniście rozstawione ramiona z wirnikami, podwozie i wyeksponowany moduł GPS – ale już rolniczy opryskiwacz, FPV do wyścigów czy hybrydowy VTOL wyglądają zupełnie inaczej. Składane ramiona zdradzają model turystyczny, szkieletowa kratownica – maszynę inspekcyjną, zbiornik z dyszami – drona rolniczego. Nocą dron identyfikuje się po diodach LED, których kolory i rytm mrugania sygnalizują orientację, stan baterii i tryb lotu. Każdy element konstrukcji ma swój powód inżynierski.

FAQ

Q: Czy wszystkie drony muszą mieć cztery wirniki?

A: Nie. Cztery wirniki to tylko jedna z możliwości – trikopter ma trzy, hexakopter sześć, oktokopter osiem. Drony stałopłatowe mają jedno lub dwa śmigła i skrzydła, a hybrydy VTOL łączą oba rozwiązania.

Q: Dlaczego niektóre drony mają osłony na śmigłach?

A: Osłony śmigieł stosuje się w dronach przeznaczonych do lotów w zamkniętych przestrzeniach, przy inspekcjach i w zastosowaniach ratowniczych, żeby chronić ludzi i konstrukcje budynków przed kontaktem ze śmigłem.

Q: Jak długo dron może być w powietrzu na jednym ładowaniu?

A: Czas lotu zależy od pojemności baterii, masy drona i jego obciążenia. Drony rekreacyjne latają zazwyczaj 20–35 minut, profesjonalne z payloadem – często krótcej, 15–25 minut.

Q: Czy dron FPV różni się wyglądem od drona z kamerą na gimbalu?

A: Tak. Dron FPV ma odsłoniętą ramę, małą nieruchomą kamerę wbudowaną w nos, brak obudowy i pochyloną sylwetkę. Dron z gimblaem ma widoczną głowicę kamery zawieszoną pod kadłubem i zamkniętą, aerodynamiczną obudowę.

Q: Czy drony wielowirnikowe i drony stałopłatowe to ta sama kategoria sprzętu?

A: Są to dwie różne kategorie. Multikoptery zawisają w miejscu i manewrują dzięki różnicom prędkości obrotowej wirników. Drony stałopłatowe, podobnie jak samoloty, potrzebują prędkości do generowania siły nośnej i nie mogą zawisać w miejscu.
