Checklista bezpieczeństwa stanowiska zrobotyzowanego – punkty kontroli

Bezpieczeństwo stanowiska zrobotyzowanego to jeden z tych obszarów, gdzie systematyczna kontrola decyduje o tym, czy robot pracuje sprawnie, czy staje się źródłem realnego zagrożenia. Dobrze skonstruowana checklista bezpieczeństwa stanowiska zrobotyzowanego porządkuje ten proces i pozwala nie pominąć żadnego krytycznego punktu. Ten artykuł przyda się inżynierom automatykom, integratorom systemów i osobom odpowiedzialnym za BHP na hali produkcyjnej. Znajdziesz tu gotowe ramy do przeprowadzenia audytu – od podstaw normatywnych, przez funkcje bezpieczeństwa, aż po dokumentację i rewalidację po zmianach.

Najważniejsze informacje z tego artykułu:

• Checklista bezpieczeństwa stanowiska zrobotyzowanego musi obejmować cały system – robot, chwytak, narzędzia, przenośniki i urządzenia powiązane procesowo, a nie tylko manipulator.
• Każda funkcja bezpieczeństwa, taka jak E-stop, SLS czy blokady bram, wymaga przypisanego poziomu PL d lub SIL 2 i udokumentowanej walidacji.
• Około 50% wypadków przy stanowiskach zrobotyzowanych wynika z czynnika ludzkiego, dlatego checklista musi obejmować zarówno środki techniczne, jak i procedury obsługi.
• W stanowiskach z kolaboracją człowiek–robot (HRC) obowiązuje ISO/TS 15066, która definiuje dopuszczalne siły i naciski dla 29 obszarów ciała.
• Każda zmiana – nowe narzędzie, inna masa detalu, zmiana trajektorii – wymaga ponownej oceny ryzyka i weryfikacji ważności testów bezpieczeństwa.

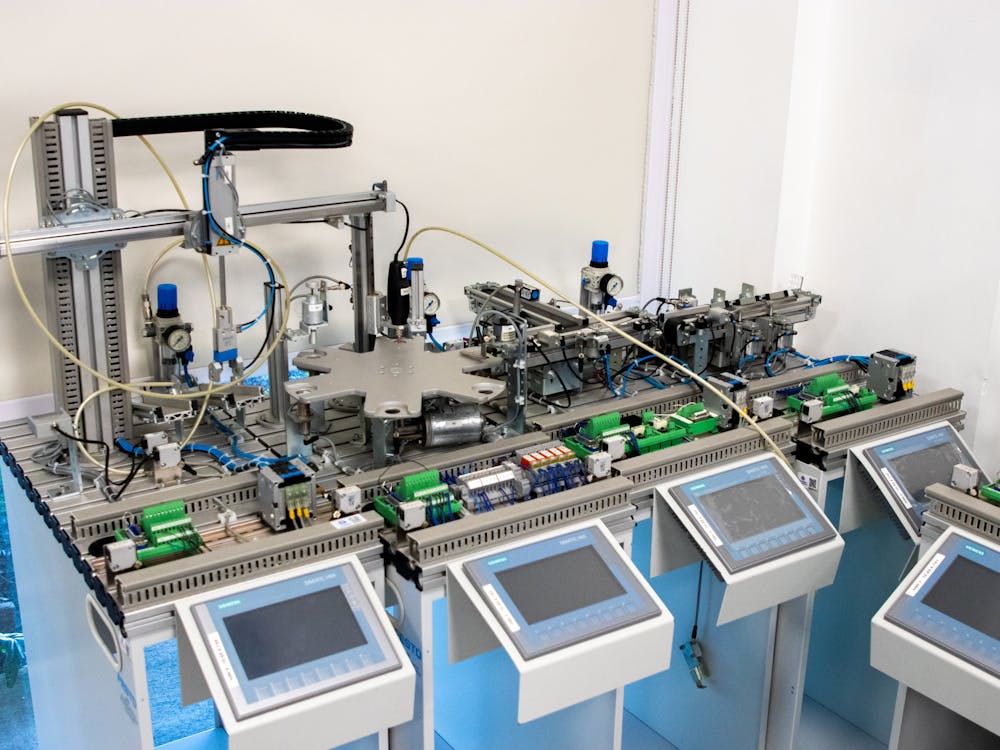

Jakie punkty powinna zawierać checklista bezpieczeństwa stanowiska zrobotyzowanego?

Zanim przejdę do poszczególnych obszarów kontroli, warto ustalić jedną rzecz: checklista stanowiska zrobotyzowanego to narzędzie systemowe. Nie wystarczy sprawdzić, czy E-stop działa i czy osłony są na miejscu. Pełna kontrola bezpieczeństwa obejmuje ocenę ryzyka całego systemu, weryfikację funkcji bezpieczeństwa z przypisanymi poziomami PL/SIL, dokumentację, tryby pracy, dostęp serwisowy i procedury obsługi. Każdy z tych obszarów ma swoje konkretne wymagania normatywne.

Dane z badań pokazują, że nawet 50% wypadków przy stanowiskach zrobotyzowanych wynika z czynnika ludzkiego – nieprzestrzegania procedur, omijania zabezpieczeń lub błędnej obsługi. To oznacza, że checklista skupiająca się wyłącznie na stronie technicznej adresuje tylko połowę problemu.

Poniżej przedstawiam kompletną strukturę checklisty, którą stosuję przy audytach stanowisk zrobotyzowanych. Poszczególne obszary omawiam szczegółowo w kolejnych sekcjach.

Obszary objęte checklistą bezpieczeństwa stanowiska zrobotyzowanego:

• Podstawy normatywne – weryfikacja zestawu norm odniesienia i ich przypisania do konkretnych wymagań.
• Ocena ryzyka – kompletność identyfikacji zagrożeń dla całego systemu i wszystkich faz cyklu życia.
• Funkcje bezpieczeństwa – lista funkcji z przypisanymi PL/SIL i dokumentacją walidacji.
• Wygrodzenia i urządzenia ochronne – mechaniczne i elektroczułe środki ochronne.
• Tryby pracy i dostęp – automatyczny, nastawczy, serwisowy, z dedykowanymi środkami bezpieczeństwa dla każdego.
• Kolaboracja człowiek–robot (HRC) – jeśli dotyczy: tryby, limity biomechaniczne, walidacja sił i nacisków.
• Dokumentacja i CE – techniczna dokumentacja bezpieczeństwa, oznakowanie, podział odpowiedzialności.
• Utrzymanie i rewalidacja – procedury przeglądów i ocena wpływu zmian na stan bezpieczeństwa.
• Czynnik ludzki – procedury obsługi, szkolenia, zachowania operatorów.

Na jakich normach powinna opierać się kontrola stanowiska zrobotyzowanego?

Zestaw norm, na który powołuje się dokumentacja stanowiska, determinuje cały dalszy przebieg audytu. Jeśli normy są dobrane niepoprawnie albo użyte wybiórczo, cała ocena ryzyka może być wadliwa – nawet jeśli technicznie stanowisko wygląda poprawnie.

Normy, których obecność w dokumentacji należy zweryfikować:

• PN-EN ISO 12100 – metodologiczny fundament oceny ryzyka. Definiuje trójstopniową hierarchię redukcji ryzyka: najpierw rozwiązania inherentnie bezpieczne (projektowe), potem środki techniczne, na końcu procedury i środki organizacyjne. To norma typu A, czyli ogólna, obowiązująca dla wszystkich maszyn.
• PN-EN ISO 10218-1 – wymagania bezpieczeństwa dla konstrukcji samego robota. Skierowana do producenta manipulatora, ale integratorzy i użytkownicy powinni znać jej wymagania, szczególnie w zakresie obligatoryjnego wyposażenia robota.
• PN-EN ISO 10218-2 – norma dominująca z perspektywy integratora i użytkownika. Obejmuje projektowanie gniazda, instalację, testowanie, programowanie, obsługę, konserwację i naprawy. Większość pozycji checklisty powinna się do niej odwoływać.
• PN-EN ISO 13849-1 / PN-EN 62061 – normy wyznaczające wymagany poziom nienaruszalności bezpieczeństwa (PL lub SIL) dla każdego łańcucha funkcji bezpieczeństwa. Dla typowych stanowisk przemysłowych oczekuje się PL d (kategoria 3) lub SIL 2, co odpowiada dopuszczalnej intensywności uszkodzeń niebezpiecznych od 10⁻⁷ do poniżej 10⁻⁶ na godzinę pracy – czyli statystycznie jedno niebezpieczne uszkodzenie raz na 11–100 lat działania danej funkcji.
• ISO/TS 15066 – obowiązuje wyłącznie tam, gdzie robot pracuje we wspólnej przestrzeni z człowiekiem. Definiuje dopuszczalne siły i naciski dla 29 obszarów ciała, wymagania dla trybów współpracy oraz zasady walidacji.

Checklista powinna wprost pytać, czy w dokumentacji stanowiska jest tabela przypisująca konkretne wymagania do konkretnych norm – na przykład: funkcja zatrzymania awaryjnego odwołuje się do PN-EN ISO 10218-2 i PN-EN ISO 13849-1, a funkcje HRC do ISO/TS 15066. Jeśli takiej tabeli nie ma, dokumentacja jest niekompletna.

Wskazówka: Zwróć uwagę, czy dokumentacja techniczna stanowiska obejmuje cały system – robot, chwytak, narzędzia, przenośniki, podajniki i detale – a nie tylko manipulator. PN-EN ISO 10218-2 wyraźnie wskazuje, że ocena ryzyka musi dotyczyć wszystkich elementów gniazda zrobotyzowanego.

Jak przeprowadzić ocenę ryzyka dla stanowiska zrobotyzowanego?

Ocena ryzyka to nie jednorazowy dokument sporządzany przy odbiorze stanowiska. To żywy proces, który musi obejmować każdą fazę cyklu życia aplikacji – instalację, tryb nastawczy, produkcję, czyszczenie, serwis, sytuacje awaryjne i likwidację.

Struktura poprawnej oceny ryzyka wg PN-EN ISO 12100:

1. Zidentyfikuj zagrożenia dla całego systemu, uwzględniając specyficzne scenariusze z PN-EN ISO 10218-2 – miejsca przekazywania detalu, punkty wspólne z innymi maszynami, przekroczenia stref.
2. Oszacuj ryzyko dla każdego zagrożenia, biorąc pod uwagę ciężkość możliwej szkody, prawdopodobieństwo jej wystąpienia i możliwość jej uniknięcia.
3. Zastosuj hierarchię redukcji ryzyka: najpierw rozwiązania konstrukcyjne, potem środki techniczne (osłony, funkcje bezpieczeństwa), na końcu procedury i szkolenia.
4. Dokumentuj każdy krok – zagrożenie, zastosowany środek redukcji, normę odniesienia i sposób weryfikacji.

W checkliście warto wymagać osobnych scenariuszy dla sytuacji, które są charakterystyczne właśnie dla robotów przemysłowych. Większość ryzyk pojawia się na styku elementów systemu, a nie w trakcie normalnej pracy manipulatora. Dlatego szczególnej uwagi wymagają:

• Interakcje na styku robot–chwytak–detal–inne maszyny – miejsca, gdzie człowiek może wejść w kontakt z ruchomym elementem w trakcie np. usuwania zakleszczonego detalu.
• Czynniki środowiskowe – pył, mgła olejowa, wysoka wilgotność, niska temperatura, zakłócenia elektromagnetyczne, które mogą zakłócać działanie czujników i układów bezpieczeństwa.
• Nagłe wejście człowieka do strefy roboczej – przez niedomkniętą bramkę, przez obszar monitorowany skanerem lub kurtyną, a przy HRC – przez przekroczenie strefy współpracy.

Każdy z tych scenariuszy wymaga osobnego środka ochronnego i powiązanej funkcji bezpieczeństwa o określonym PL/SIL. Właśnie dlatego ocena ryzyka musi poprzedzać dobór środków technicznych, a nie być sporządzana po fakcie.

Jak weryfikować funkcje bezpieczeństwa i wymagania PL/SIL?

Każda funkcja bezpieczeństwa na stanowisku zrobotyzowanym powinna mieć w dokumentacji trzy elementy: zdefiniowane zadanie, wymagany poziom PL lub SIL wynikający z oceny ryzyka oraz udokumentowaną walidację – zarówno obliczenia niezawodnościowe, jak i testy funkcjonalne. Bez tych trzech elementów nie możesz stwierdzić, że funkcja spełnia wymagania.

Minimalne funkcje bezpieczeństwa, które checklista musi weryfikować:

• Bezpieczne zatrzymanie awaryjne (E-stop) – musi obejmować robota, osie zewnętrzne, chwytak (zamknięcie lub otwarcie w stanie bezpiecznym zależnie od aplikacji), urządzenia podające i odbierające oraz inne maszyny powiązane procesowo. Wymagany PL d / SIL 2.
• STO, SS1, SS2 napędów – funkcje bezpiecznego wyłączenia momentu obrotowego (STO), zatrzymania z kontrolowanym dojazdem do pozycji bezpiecznej (SS1) lub z utrzymaniem monitorowania prędkości (SS2). Dobór funkcji wynika z oceny ryzyka.
• SLS – bezpieczne ograniczenie prędkości – szczególnie wymagane w trybach nastawczych i przy HRC. Checklista musi potwierdzić zarówno parametryzację limitu prędkości, jak i testy przekroczenia progów.
• SLP i SLZ – ograniczenie pozycji i przestrzeni roboczej – monitorowanie, czy robot nie przekroczy zdefiniowanych granic przestrzennych; niezbędne przy pracy w pobliżu innych maszyn lub operatorów.
• Monitorowanie osłon i bram – blokady bezpieczeństwa drzwi i bram z określoną reakcją systemu: natychmiastowe zatrzymanie lub przejście w tryb bezpieczny, zależnie od trybu pracy i oceny ryzyka. Wymagana kategoria 3, PL d / SIL 2.
• Ograniczenie siły chwytaka i narzędzi – kontrola ciśnienia i momentu, a w przypadku zaniku zasilania: zdefiniowana strategia bezpiecznego utrzymania lub zwolnienia detalu.
• Logika wzajemnych blokad – sygnały bezpieczeństwa wymieniające się między robotem a przenośnikiem, prasą, wtryskarką lub systemem transportu wewnętrznego. Cały łańcuch musi osiągać PL d / SIL 2.

Wszystkie wymienione funkcje muszą być zrealizowane jako funkcje bezpieczeństwa z określonym poziomem nienaruszalności, a nie jako zwykłe funkcje sterowania. To rozróżnienie ma znaczenie prawne i techniczne – przy kontroli stanowiska zawsze sprawdzaj, na jakiej podstawie dany sygnał jest traktowany jako funkcja bezpieczeństwa.

Dobrym sposobem na weryfikację jest żądanie od integratora tabeli: funkcja bezpieczeństwa → wymagany PL/SIL → zastosowane elementy (czujnik, logika, element wykonawczy) → obliczenia PFH → wyniki testów. Jeśli taka tabela nie istnieje, audyt należy wstrzymać do czasu jej uzupełnienia.

Jak sprawdzić wygrodzenia mechaniczne i urządzenia elektroczułe?

Wygrodzenia mechaniczne to pierwsza linia ochrony przed dostępem do strefy pracy robota. Ich parametry – wysokość, odległość od strefy niebezpiecznej, rodzaj materiału, odporność na uderzenia – powinny wynikać z oceny ryzyka, a nie z dowolnych decyzji projektowych.

Podczas kontroli wygrodzeń mechanicznych sprawdź:

• Czy wysokość i układ ogrodzenia eliminuje możliwość dosięgnięcia do strefy niebezpiecznej przez, nad lub pod ogrodzeniem.
• Czy konstrukcja nie tworzy punktów, które można wykorzystać jako stopnie do wspinaczki (np. poziome elementy kratownicy, otwory montażowe, półki).
• Czy materiał i sposób montażu wytrzymają przewidywane obciążenia – w tym ewentualny kontakt z robotem lub wyrzuconym detalem.
• Czy nie ma miejsc umożliwiających przejście przez ogrodzenie bez uruchomienia zabezpieczeń.

Urządzenia elektroczułe, czyli kurtyny świetlne, skanery laserowe i maty naciskowe, wymagają weryfikacji głębszej niż samo sprawdzenie, czy urządzenie jest podłączone. Dla każdego z nich checklista powinna potwierdzić:

• Klasę bezpieczeństwa / PL / SIL – urządzenie musi być dobrane do wymaganego poziomu nienaruszalności, który wynika z oceny ryzyka.
• Rozmieszczenie i strefowanie – kąty montażu, odległości minimalne od strefy niebezpiecznej, pokrycie wszystkich ścieżek dostępu.
• Reakcję systemu przy naruszeniu – natychmiastowe zatrzymanie, redukcja prędkości lub przejście w tryb ograniczony, zależnie od scenariusza.
• Odporność na warunki środowiskowe – pył, para, odblaski od powierzchni metalicznych, niska temperatura. Skanery laserowe mogą mieć problemy z detekcją w gęstej mgle olejowej, a kurtyny świetlne z odbiciami od polerowanych detali.
• Wyniki testów walidacyjnych – testy z atrapami o minimalnych rozmiarach rozdzielczości urządzenia, symulacje wejścia operatora przy różnych pozycjach robota, testy w rzeczywistych warunkach środowiskowych stanowiska.

Przy integracji z innymi urządzeniami linii – przenośnikami, prasami, wtryskarkami – weryfikuj sygnały bezpieczeństwa na każdym złączu. Logika blokad musi tworzyć spójny łańcuch bezpieczeństwa, a każde połączenie powinno mieć udokumentowany wymagany PL/SIL i wyniki walidacji wg PN-EN ISO 13849-1 lub PN-EN 62061.

Warto pamiętać, że procedury bezpieczeństwa przy obsłudze stanowiska robota obejmują nie tylko działania operatora, ale też sposób, w jaki układ ochronny reaguje na jego obecność – i te dwa elementy muszą być ze sobą spójne.

Jak kontrolować tryby pracy i dostęp serwisowy?

PN-EN ISO 10218-2 wymaga, aby każdy tryb pracy był zdefiniowany, opisany i zabezpieczony odpowiednimi środkami technicznymi. Najczęstszy błąd na etapie audytu to brak formalnego opisu trybów serwisowych i awaryjnych – tryb automatyczny jest zazwyczaj dobrze opisany, ale procedury ręcznego przestawiania osi czy usuwania zakleszczonego detalu bywają nieokreślone.

Tryby, które checklista musi obejmować:

• Tryb automatyczny produkcyjny – pełna prędkość, pełny moment, brak obecności człowieka w strefie roboczej. Wymagane pełne wygrodzenie i aktywne funkcje bezpieczeństwa.
• Tryb nastawczy / uczenia (teach) – ograniczona prędkość (zgodnie z PN-EN ISO 10218-1 maksymalnie 250 mm/s przy ręcznym prowadzeniu), ograniczone momenty, wymuszona obecność operatora z urządzeniem zezwolenia (3-pozycyjny enabling device). Minimalna liczba osób w strefie.
• Tryby serwisowe i awaryjne – dedykowane środki bezpieczeństwa dla każdego scenariusza: ręczne przestawianie osi, usuwanie zakleszczonego detalu, czyszczenie, konserwacja. Każdy taki scenariusz powinien mieć pisemną procedurę.

W zakresie wyposażenia sprzętowego checklista powinna potwierdzić obecność zamykanego przełącznika trybu pracy (kluczyk) lub rozwiązania równoważnego, blokującego dostęp do trybów wyższego ryzyka. Przy stanowiskach HRC, jeśli integrator zrezygnował z obligatoryjnego urządzenia zezwolenia, checklista musi zawierać odpowiedź na pytanie, na jakiej podstawie stwierdzono, że środki zastępcze (redukcja prędkości, siły, przestrzeni) zapewniają równoważny poziom bezpieczeństwa – i jak to zostało zwalidowane.

Bezpieczny serwis robota przemysłowego to osobny obszar, który wymaga oddzielnych procedur LOTO oraz kontroli nad dostępem do sterowania w trakcie prac konserwacyjnych i naprawczych.

Wskazówka: Przy audycie trybów serwisowych poproś o zademonstrowanie procedury usuwania zakleszczonego detalu na żywym stanowisku – to jeden z najlepszych sposobów na sprawdzenie, czy opisane procedury są zgodne z rzeczywistą praktyką operatorów.

Jak zweryfikować bezpieczeństwo stanowiska z kolaboracją człowiek–robot?

Stanowiska HRC to osobna kategoria, która wymaga rozszerzonej checklisty. ISO/TS 15066 precyzuje nie tylko dopuszczalne parametry ruchu robota, ale też metodykę weryfikacji, dokumentację testów i wymagania dotyczące geometrii końcówki roboczej. Sama deklaracja integratora, że cobot jest bezpieczny, nie jest wystarczająca – wymagane są fizyczne pomiary i dokumentacja.

Cztery tryby współpracy zdefiniowane w PN-EN ISO 10218-2 i ISO/TS 15066 to:

• Zatrzymanie ochronne przy wejściu (SSM) – robot zatrzymuje się, gdy człowiek wchodzi do strefy współpracy.
• Ograniczenie prędkości i monitorowanie odległości (SMS) – robot zwalnia proporcjonalnie do zbliżania się człowieka.
• Ograniczenie mocy i siły (PFL) – robot działa z ograniczonymi siłami kontaktowymi, dopuszczając chwilowy kontakt z człowiekiem.
• Ręczne prowadzenie (HG) – operator ręcznie prowadzi robota, trzymając za specjalny uchwyt.

Dla każdego zastosowanego trybu checklista powinna potwierdzić: opis zasad działania, zdefiniowane parametry (prędkości, siły, strefy) oraz scenariusze przejścia między trybami.

Weryfikacja biomechaniczna to obszar, który wymaga szczegółowego podejścia. ISO/TS 15066 definiuje dopuszczalne wartości sił i nacisków dla 29 obszarów ciała (tabela A1). Checklista musi wymagać:

• Listy wszystkich potencjalnych punktów kontaktu – ramię robota, chwytak, detal, krawędzie narzędzia.
• Dla każdego scenariusza: wyników pomiarów sił i nacisków oraz ich porównania z wartościami granicznymi z tabeli A1.
• Dokumentacji metodyki pomiarowej – konfiguracja robota, lokalizacja punktu kontaktu, zastosowane przyrządy pomiarowe.
• Analizy geometrii końcówki roboczej – braku ostrych krawędzi i punktów zakleszczeń, które zwiększają ciśnienie kontaktowe nawet przy niskich siłach.

Wyniki pomiarów muszą być udokumentowane, a nie tylko zadeklarowane. Jeśli przeprowadzono testy z symulatorem obciążeń biomechanicznych, dokumentacja powinna zawierać pełen protokół – numer seryjny przyrządu, datę, ustawienia robota i wnioski.

Jak wygląda kontrola dokumentacji i podział odpowiedzialności?

Dokumentacja techniczna stanowiska zrobotyzowanego to nie dodatek do maszyny – to dowód, że system został zaprojektowany, zintegrowany i zwalidowany zgodnie z wymaganiami. Jeśli dokumentacja nie odzwierciedla faktycznego stanu stanowiska, deklaracja CE traci ważność.

Dokumentacja powinna zawierać:

• Pełną ocenę ryzyka, obejmującą wszystkie elementy systemu i wszystkie fazy cyklu życia.
• Wykaz funkcji bezpieczeństwa z przypisanymi poziomami PL/SIL, opisem elementów łańcucha bezpieczeństwa i wynikami obliczeń PFH.
• Wyniki testów walidacyjnych – zarówno testów funkcjonalnych poszczególnych funkcji, jak i testów systemowych.
• Informacje o granicach stosowania – maksymalna masa detalu, dopuszczalne narzędzia, ograniczenia prędkości, limity biomechaniczne dla HRC.
• Tabelę powiązań: zagrożenie → środek redukcji ryzyka → norma odniesienia → sposób weryfikacji.
• Instrukcje eksploatacji z opisem trybów pracy, ostrzeżeniami odnoszącymi się do konkretnych, zidentyfikowanych zagrożeń i jasnymi zasadami dostępu do stref bezpieczeństwa.

Podział odpowiedzialności między producentem robota, integratorem systemu a użytkownikiem końcowym musi być formalnie określony. Checklista powinna potwierdzić:

• Kto odpowiada za aktualność oceny ryzyka po modernizacji lub zmianie procesu.
• Czy deklaracja CE odzwierciedla faktyczny stan stanowiska (po ewentualnych modyfikacjach po odbiorze).
• Czy strefy bezpieczeństwa i pola współpracy są oznakowane zgodnie z wymaganiami norm.

Warto zapoznać się z tym, jak powinien wyglądać odbiór bezpieczeństwa celi zrobotyzowanej – to proces, który wymaga zarówno weryfikacji dokumentacji, jak i testów funkcjonalnych na działającym stanowisku.

Jak dokumentować przegląd bezpieczeństwa i kiedy wymagana jest rewalidacja?

Audyt bezpieczeństwa stanowiska zrobotyzowanego kończy się raportem, który jest dokumentem formalnym. Powinien zawierać listę weryfikowanych punktów, wyniki oceny, stwierdzone niezgodności i zalecenia, datę kontroli oraz dane osoby przeprowadzającej audyt. To nie notatka wewnętrzna – to dokument, który może być przedmiotem kontroli zewnętrznej.

Częstotliwość kontroli zależy od charakteru stanowiska i wymagań integratora. Jako minimum przyjmuje się:

• Testy funkcji bezpieczeństwa dyskretnych (blokady bram, E-stop, kurtyny) – co miesiąc lub zgodnie z instrukcją integratora.
• Testy funkcji programowych (SLS, SLP, SLZ) – co kwartał lub po każdej zmianie parametrów.
• Kalibracja czujników i skanerów – zgodnie z zaleceniami producenta urządzenia.
• Przegląd stanu fizycznego – chwytaki, przewody, elementy osłon, połączenia mechaniczne – co kwartał.
• Pełny audyt bezpieczeństwa z weryfikacją dokumentacji – raz na rok lub po każdej istotnej zmianie.

Każda zmiana na stanowisku wymaga formalnej oceny jej wpływu na bezpieczeństwo przed wdrożeniem, a nie po nim. Dotyczy to zmian takich jak:

• Nowe narzędzie lub chwytak – może zmienić geometrię i siły kontaktowe, co wpływa na wymagania HRC.
• Inna masa lub kształt detalu – zmienia dynamikę ruchu i ryzyko wyrzucenia.
• Zmiana trajektorii lub programu – może prowadzić do kolizji z elementami gniazda lub wejścia w strefę zabronioną.
• Zmiana układu gniazda – może wymagać aktualizacji oceny ryzyka i testów urządzeń elektroczułych.

Konserwacja a bezpieczeństwo robota to temat, który wykracza poza zwykłe przeglądy mechaniczne – regularna weryfikacja funkcji bezpieczeństwa jest równie ważna jak smarowanie przekładni.

Wskazówka: Wprowadź procedurę formalnej oceny wpływu zmian (change impact assessment) zanim jakikolwiek element stanowiska zostanie zmodyfikowany – nawet pozornie drobna zmiana narzędzia może wymagać ponownej walidacji funkcji bezpieczeństwa i aktualizacji oceny ryzyka.

Kto powinien przeprowadzać audyt bezpieczeństwa stanowiska zrobotyzowanego?

Audyt bezpieczeństwa stanowiska zrobotyzowanego powinien przeprowadzać ktoś, kto łączy trzy obszary kompetencji: znajomość norm bezpieczeństwa robotów (PN-EN ISO 10218-2, PN-EN ISO 13849-1, ISO/TS 15066), wiedzę o funkcjach bezpieczeństwa i sposobach ich walidacji, a także znajomość realiów pracy na hali produkcyjnej. Brak którejkolwiek z tych kompetencji prowadzi do audytów formalnych, które nie wykrywają rzeczywistych niezgodności.

Role w procesie audytu:

• Integrator systemu – odpowiada za pierwotną walidację przy odbiorze, sporządzenie dokumentacji technicznej i deklaracji CE. Przy wyborze integratora weryfikuj, czy pracuje wprost na normach PN-EN ISO 10218-1/-2, PN-EN ISO 12100, PN-EN ISO 13849-1 i ISO/TS 15066 oraz czy potrafi przedstawić strukturę raportu z oceny ryzyka i metodę testowania funkcji bezpieczeństwa.
• Użytkownik końcowy (służby BHP i utrzymanie ruchu) – odpowiadają za bieżące testy funkcji bezpieczeństwa, kontrole stanu fizycznego i procedury po zmianach. Muszą być przeszkoleni w zakresie wymagań normatywnych stanowiska.
• Zewnętrzny audytor lub firma specjalistyczna – przy rocznych audytach kompleksowych lub przed uruchomieniem po modernizacji, szczególnie gdy zmiany dotyczyły funkcji bezpieczeństwa lub oceny ryzyka.

Szkolenie z bezpieczeństwa robotów przemysłowych to jeden z warunków, który muszą spełniać osoby odpowiedzialne za przeprowadzanie bieżących kontroli bezpieczeństwa – znajomość norm to za mało, jeśli nie idzie za nią praktyczna umiejętność weryfikacji funkcji bezpieczeństwa na działającym stanowisku.

Warto też uwzględnić procedury LOTO w celi zrobotyzowanej – odizolowanie źródeł energii przed wejściem do strefy roboczej w celach serwisowych to obowiązek niezależny od poziomu zautomatyzowania stanowiska.

Podsumowanie

Checklista bezpieczeństwa stanowiska zrobotyzowanego to narzędzie, które musi obejmować cały system – od oceny ryzyka i funkcji bezpieczeństwa z przypisanymi poziomami PL/SIL, przez wygrodzenia i urządzenia elektroczułe, po tryby pracy, dokumentację i procedury po zmianach. Przy stanowiskach HRC dochodzą wymagania ISO/TS 15066, w tym fizyczna walidacja sił kontaktowych. Pamiętaj, że połowa wypadków przy stanowiskach zrobotyzowanych wynika z czynnika ludzkiego – checklista musi obejmować zarówno technikę, jak i procedury obsługi. Regularne audyty i formalna ocena wpływu każdej zmiany na bezpieczeństwo to minimum, które pozwala utrzymać stanowisko w zgodności z wymaganiami przez cały cykl jego życia.

FAQ

Q: Czy checklista bezpieczeństwa stanowiska zrobotyzowanego musi być zatwierdzona przez zewnętrzną jednostkę certyfikującą?

A: Przepisy nie wymagają obowiązkowo zewnętrznej certyfikacji checklisty. Wymaga się jednak, by ocena ryzyka i walidacja funkcji bezpieczeństwa były przeprowadzone przez kompetentne osoby, co może oznaczać konieczność angażowania niezależnych ekspertów przy złożonych instalacjach.

Q: Jak często należy testować funkcję E-stop na stanowisku zrobotyzowanym?

A: Nie ma jednolitego wymogu częstotliwości – zależy ona od oceny ryzyka i zaleceń integratora. Przyjmuje się testy co miesiąc jako minimum dla funkcji dyskretnych, choć w środowiskach wysokiego ryzyka praktykuje się testy tygodniowe.

Q: Czy robot współpracujący (cobot) wymaga wygrodzeń mechanicznych?

A: Cobot z ograniczeniem mocy i siły (tryb PFL wg ISO/TS 15066) może pracować bez fizycznych ogrodzeń, pod warunkiem że walidacja sił kontaktowych potwierdza zgodność z limitami biomechanicznymi. Decyzja musi wynikać z oceny ryzyka.

Q: Co się dzieje z deklaracją CE po modernizacji stanowiska zrobotyzowanego?

A: Każda istotna zmiana wpływająca na bezpieczeństwo – nowe narzędzie, zmiana trajektorii, modyfikacja logiki bezpieczeństwa – wymaga aktualizacji oceny ryzyka i może wymagać wystawienia nowej deklaracji zgodności WE przez odpowiedzialny podmiot.

Q: Czy operator obsługujący stanowisko zrobotyzowane musi znać treść oceny ryzyka?

A: Operator nie musi znać pełnej oceny ryzyka, ale musi być przeszkolony w zakresie zidentyfikowanych zagrożeń, procedur bezpiecznej obsługi i sposobu reagowania w sytuacjach awaryjnych – co wynika wprost z wymagań PN-EN ISO 10218-2.
