Co to jest tor jezdny robota?

Tor jezdny robota przemysłowego wydłuża zasięg pracy maszyny bez zmiany jej pozycji bazowej. W praktyce rozwiązuje problem zbyt małej przestrzeni roboczej, gdy jedna cela ma obsłużyć kilka stanowisk albo duży detal. Jeśli chcesz wiedzieć, jak działa taki układ, z czego się składa i kiedy ma sens, przeczytaj dalej.

Najważniejsze informacje z tego artykułu:

• Tor jezdny robota jest dodatkową osią liniową dla robota przemysłowego.
• System zwiększa przestrzeń roboczą i pozwala obsłużyć więcej stanowisk.
• Konstrukcja opiera się na szynie, wózku, napędzie i układzie sterowania.
• W zakładach stosuje się tory podłogowe, modułowe i wielostanowiskowe.
• Parametry, takie jak udźwig, długość przesuwu i prędkość, decydują o możliwościach układu.

Co to jest tor jezdny robota?

Tor jezdny robota to serwo-napędzana jednostka liniowa, na której montuje się robota przemysłowego, aby dodać mu ruch wzdłuż prostego odcinka. W praktyce taki układ działa jak siódma oś kinematyczna. Robot wykonuje więc ruchy swoimi osiami obrotowymi, a jednocześnie przesuwa się po szynie i sięga dalej niż z jednego punktu montażu.

To właśnie dlatego tor jezdny robota stosuje się tam, gdzie standardowy zasięg ramienia nie wystarcza. Jedna cela może wtedy obsłużyć kilka stanowisk, długi detal albo kolejne etapy procesu bez ręcznego przestawiania podstawy robota.

Nie jest to zwykły przesuw czy prosty transporter. Tor pracuje jako część układu pozycjonowania, więc musi zachować powtarzalność, sztywność konstrukcji i synchronizację ze sterowaniem robota. Przy szybkich przejazdach i dużych obciążeniach każdy luz, odkształcenie albo błąd bazowania od razu wychodzi na jaw. I zwykle w najmniej wygodnym momencie.

Jak rozpoznać tor jezdny robota na produkcji?

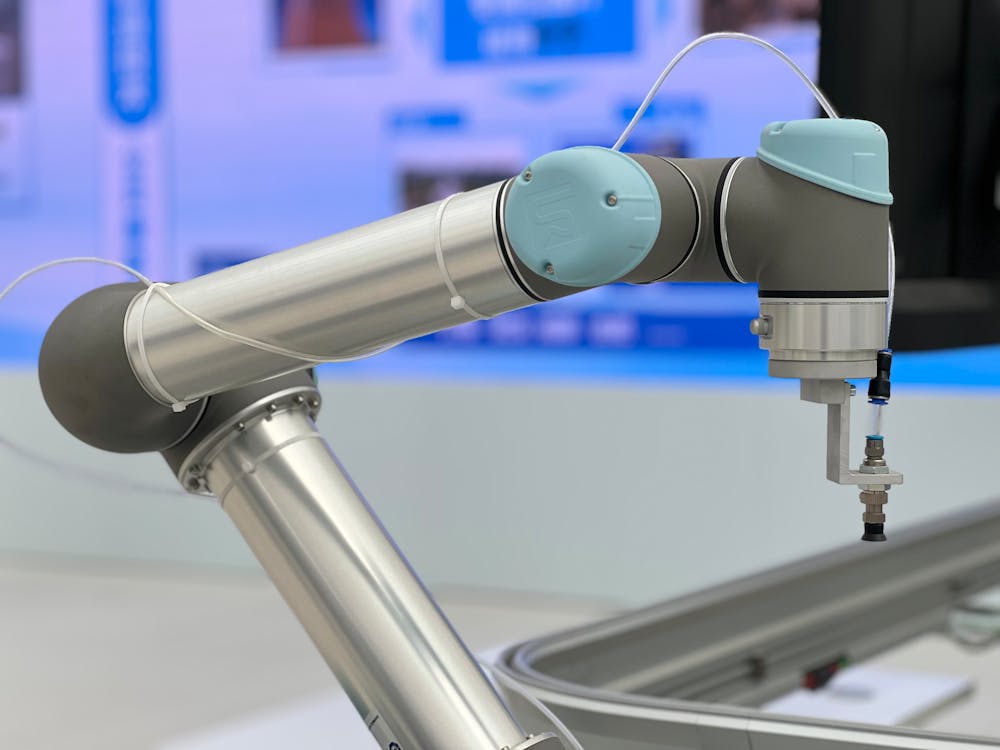

Na hali taki system najłatwiej rozpoznać po tym, że robot nie stoi na stałej podstawie, tylko na wózku poruszającym się po szynie. Cały zespół przemieszcza się wzdłuż jednej osi, najczęściej w posadzce lub tuż nad nią. Spotyka się konstrukcje z jednym gniazdem montażowym dla robota, ale występują też wersje z dwoma punktami przyłączeniowymi, gdy układ ma obsługiwać różne konfiguracje.

W zakładach produkcyjnych dominują rozwiązania podłogowe, bo nie zabierają cennej przestrzeni roboczej na poziomie operatora i ułatwiają prowadzenie procesu w długiej celi. Dobrze zaprojektowany tor zwiększa obszar pracy bez rozbudowy całego stanowiska na szerokość.

Jednocześnie taki układ stawia konkretne wymagania. Posadzka musi przenosić obciążenia, geometria montażu wymaga dokładnego osiowania, a strefy bezpieczeństwa muszą uwzględniać ruch całego zespołu. Gdy projekt pomija te kwestie, pojawiają się drgania, błędy pozycjonowania i szybsze zużycie prowadnic.

Do czego służy tor jezdny robota?

Tor jezdny robota służy do rozszerzenia przestrzeni roboczej i lepszego wykorzystania jednego manipulatora w dłuższym lub bardziej złożonym procesie. Robot może przejeżdżać między stanowiskami, obrabiać większy detal albo wykonywać operacje na odcinku, którego nie objąłby z jednego miejsca.

Takie rozwiązanie sprawdza się szczególnie tam, gdzie detal pozostaje nieruchomy, a przemieszczać ma się robot. Dotyczy to między innymi spawania, cięcia plazmowego, pakowania, obsługi maszyn, odkładania detali i transportu narzędzi między stacjami. Ruch liniowy porządkuje wtedy cały proces, a nie tylko dodaje kilka metrów zasięgu.

Typowe cele zastosowania toru jezdnego robota:

• Obsługa długich lub wielostanowiskowych linii produkcyjnych.
• Dotarcie do detali poza standardowym zasięgiem ramienia.
• Zmniejszenie liczby osobnych stanowisk robotycznych.
• Ułatwienie współruchu z innymi osiami i urządzeniami.
• Lepsze wykorzystanie czasu pracy robota w jednej zmianie.

W praktyce tor ma sens wtedy, gdy przesuw robota upraszcza układ linii bardziej niż przemieszczanie produktu. Gdy wszystkie operacje mieszczą się w małej celi, dodatkowa oś zwykle tylko komplikuje system.

Kiedy tor jezdny robota ma sens, a kiedy nie?

Wskazówka: przy planowaniu toru jezdnego liczy się nie sama długość przesuwu, ale też czas dojazdu, masa robota, payload, sztywność posadzki i wpływ przejazdu na takt całej linii.

Z jakich elementów składa się tor jezdny robota?

Tor jezdny robota tworzy układ mechaniczny, napędowy i sterujący. Wszystkie te części pracują razem. Nawet dobrze dobrany robot nie utrzyma dokładności, gdy tor ma zbyt słabą prowadnicę albo zbyt duży luz w przeniesieniu napędu.

Podstawowe elementy toru jezdnego robota:

• Szyna prowadząca – wyznacza linię ruchu i przenosi obciążenie.
• Wózek jezdny – niesie robota i przenosi momenty z jego pracy.
• Napęd serwo – odpowiada za ruch liniowy i precyzyjne pozycjonowanie.
• Przekładnia i zazębienie – przenoszą moment oraz ograniczają luzy.
• Enkoder i czujniki krańcowe – kontrolują pozycję i zakres ruchu.
• Układ bezpieczeństwa – zatrzymuje tor w razie awarii lub kolizji.

Największe obciążenia nie wynikają wyłącznie z masy robota. Duże znaczenie mają też momenty bezwładności generowane przez ruch ramienia, zwłaszcza przy ciężkich manipulatorach i dynamicznej pracy. Właśnie dlatego producenci stosują precyzyjne przekładnie planetarne, listwy zębate o wysokiej klasie dokładności oraz rozwiązania ograniczające luz międzyzębny.

W bardziej wymagających układach pojawiają się przekładnie o bardzo małym luzie, rzędu 0,3–0,9 arcmin, koła typu Curvic Plate oraz listwy zębate w klasie dokładności 4. Taka konfiguracja poprawia sztywność i stabilność ruchu na całej długości toru, co ma znaczenie przy spawaniu, cięciu i manipulacji ciężkim ładunkiem.

Wskazówka: przy ciężkim robocie sam udźwig toru nie wystarcza. Trzeba sprawdzić także dopuszczalne momenty, sztywność wózka i zachowanie układu przy gwałtownym hamowaniu.

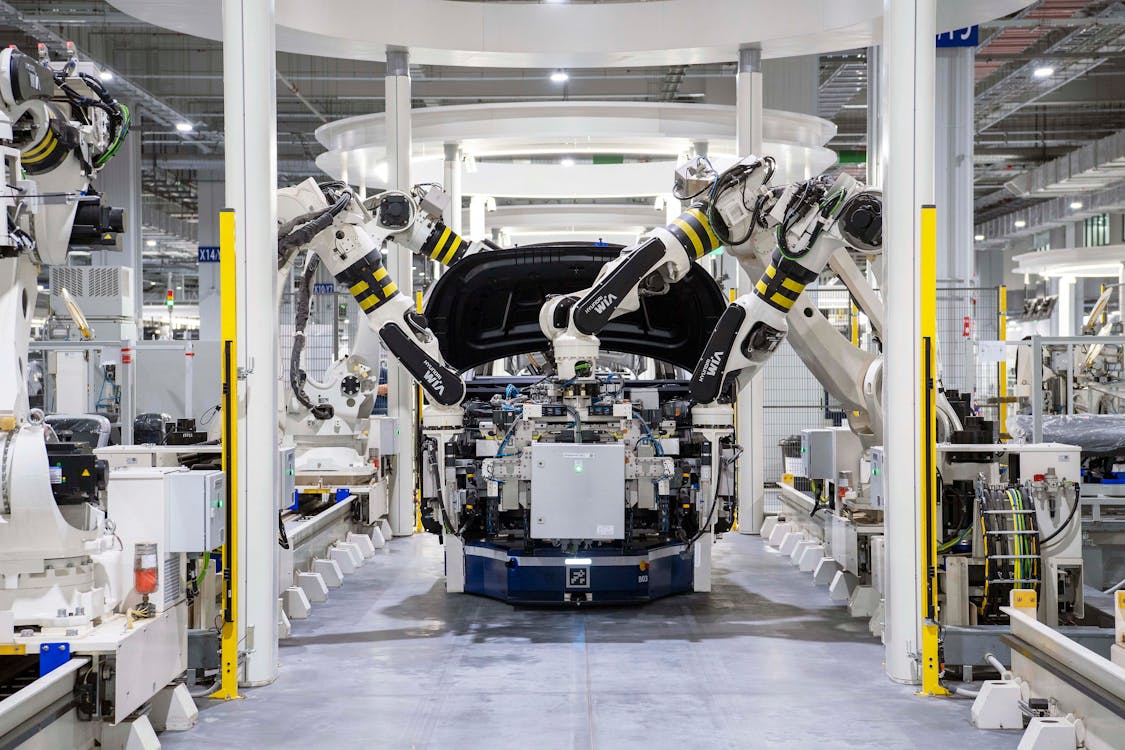

Jakie rodzaje torów jezdnych stosuje się w zakładach produkcyjnych?

Rodzaj toru dobiera się do procesu, gabarytów robota, dostępnej przestrzeni i sposobu obciążania układu. Ten sam tor nie sprawdzi się równie dobrze w lekkim pakowaniu i w spawaniu dużych konstrukcji stalowych.

Najczęściej spotyka się tory podłogowe, modułowe i wielostanowiskowe. W praktyce funkcjonują też wersje projektowane pod ciężkie roboty, gdzie priorytetem staje się nośność, sztywność i odporność na momenty wywracające.

W konstrukcjach modułowych długość toru da się rozbudowywać etapami, co ułatwia rozwój linii. Z kolei rozwiązania kompaktowe, stosowane przy lekkich robotach, projektuje się z myślą o mniejszych obciążeniach i prostszym montażu. Przykładem są układy dla robotów o niewielkiej masie, gdzie liczy się szybkie wdrożenie i oszczędność miejsca.

Dobór typu toru powinien wynikać z procesu technologicznego, dokładności, obciążeń i planowanej rozbudowy, a nie z samej długości szyny. To drobny detal na papierze, ale w praktyce przesądza o powodzeniu całej inwestycji.

Jakie korzyści daje robot na torze jezdnym?

Robot na torze jezdnym daje przede wszystkim większy zasięg, większą elastyczność i lepsze wykorzystanie jednego stanowiska. Jeden manipulator może obsłużyć dłuższy odcinek linii albo kilka punktów roboczych, więc projekt nie wymaga od razu dokładania kolejnych robotów.

Korzyści widać też po stronie technologii. Oś liniowa może pracować symultanicznie z osiami robota, dzięki czemu układ nie musi zatrzymywać procesu na każdy przejazd. Przy dobrze zestrojonym sterowaniu ruch pozostaje płynny, a dokładność nie spada tylko dlatego, że robot porusza się po szynie.

Najczęstsze korzyści operacyjne:

• Większa przestrzeń robocza bez zwiększania liczby robotów.
• Lepsze wykorzystanie powierzchni hali.
• Mniejsza liczba przejazdów ręcznych i interwencji operatora.
• Łatwiejsze obsługiwanie dużych detali i długich ścieżek technologicznych.
• Wyższa elastyczność przy zmianie asortymentu.

To rozwiązanie często poprawia też organizację gniazda. Gdy zmienia się asortyment albo układ stacji, łatwiej przesunąć punkty pracy w programie niż przebudować całą celę. I właśnie tu tor jezdny pokazuje swoją przewagę – daje swobodę bez utraty kontroli nad procesem.

Wskazówka: najbardziej użyteczny tor skraca czas taktu całej linii, a nie tylko sam przejazd robota między punktami.

Jak integruje się tor jezdny z systemem sterowania robota?

Integracja polega na tym, że kontroler robota traktuje tor jako dodatkową oś kinematyczną, a nie osobne urządzenie poruszające się obok. Dzięki temu sterownik wyznacza pozycję osi liniowej i osi 1–6 w jednym układzie współrzędnych. Program robota obejmuje więc cały ruch zespołu.

W dobrze wykonanym systemie kontrola położenia opiera się na parametrach napędu, odczycie z enkodera i korekcji błędów pozycjonowania. Przy napędzie z listwą zębatą sterownik kompensuje niedokładności wynikające z zazębienia, dzięki czemu tor może współpracować z robotem bez pogorszenia powtarzalności.

Kroki integracji toru jezdnego z robotem:

1. Sprawdź zgodność mechaniczną robota, toru i podstawy montażowej.
2. Ustal zakres ruchu, prędkość i wymagany udźwig całego zespołu.
3. Skonfiguruj komunikację między kontrolerem robota a napędem toru.
4. Wykonaj bazowanie i ustaw punkt odniesienia osi liniowej.
5. Sprawdź kompensację pozycji na całej długości przesuwu.
6. Przetestuj współruch z realnym payloadem i pełnym cyklem procesu.
7. Zweryfikuj zatrzymanie awaryjne, strefy bezpieczeństwa i reakcję na błędy.

Najczęstszy problem pojawia się wtedy, gdy projekt traktuje tor jak prostą oś pomocniczą. W dokumentacji wszystko wygląda poprawnie, ale pod obciążeniem wychodzą luzy, ugięcia i błędy dynamiczne. Bez analizy bezwładności, sztywności prowadnic i zachowania napędu przy przyspieszeniach trudno utrzymać wysoką dokładność.

Wskazówka: po uruchomieniu lepiej sprawdzić powtarzalność na początku, w środku i na końcu toru, bo dopiero taki test pokazuje realne zachowanie układu.

Jakie parametry techniczne toru jezdnego robota mają znaczenie?

Najważniejsze parametry to udźwig, długość przesuwu, prędkość, dokładność pozycjonowania i sztywność konstrukcji. To one pokazują, czy tor poradzi sobie w realnym procesie, a nie tylko w katalogu producenta.

W rozwiązaniach przemysłowych spotyka się bardzo szeroki zakres możliwości. Dla cięższych systemów parametry mogą sięgać udźwigu do 4000 kg, długości przesuwu do 24 m i prędkości około 1,8 m/s. Z kolei w mniejszych układach dostępne są tory o nośności rzędu 800 kg i prędkości do 2 m/s. Taki rozrzut dobrze pokazuje jedną rzecz: tor jezdny dobiera się do aplikacji, a nie odwrotnie.

Duże znaczenie ma też luz przekładni, nazywany backlashem. Im mniejszy, tym łatwiej utrzymać stabilne pozycjonowanie podczas zmian kierunku ruchu. Przy precyzyjnych procesach sama długość toru schodzi na dalszy plan, bo o jakości pracy często decydują właśnie sztywność i dokładność przeniesienia napędu.

W dostępnych materiałach technicznych dominują opisy konstrukcji i parametrów użytkowych, natomiast trudno znaleźć szeroko publikowane badania z twardymi statystykami dla wszystkich typów torów. Z tego powodu przy doborze systemu duże znaczenie mają testy aplikacyjne, dane producenta i analiza konkretnego procesu, a nie uśrednione liczby wyrwane z kontekstu.

Jak wygląda montaż toru jezdnego robota?

Montaż zaczyna się od przygotowania podłoża, sprawdzenia nośności i dokładnego osiowania. To etap, którego nie da się potraktować pobieżnie. Nawet niewielkie odchyłki posadzki potrafią wprowadzić naprężenia do konstrukcji, a później odbijają się na dokładności przejazdu.

Dopiero potem montuje się szynę, układ napędowy i wózek, a następnie osadza robota. Taka kolejność pozwala sprawdzić geometrię toru przed pełnym obciążeniem. Po stronie praktycznej daje to jedną dużą korzyść – łatwiej wychwycić błędy montażowe, zanim zaczną wpływać na program robota.

Po montażu wykonuje się bazowanie osi liniowej, testy przejazdu, kalibrację punktów roboczych i weryfikację bezpieczeństwa. Trzeba sprawdzić zatrzymanie awaryjne, krańcówki, strefy dostępu i ryzyko kolizji z osprzętem. Ten etap często decyduje o tym, czy wdrożenie będzie stabilne przez lata, czy zacznie sprawiać problemy po pierwszych intensywnych cyklach.

Podsumowanie

Tor jezdny robota jest dodatkową osią liniową, która rozszerza przestrzeń roboczą robota przemysłowego i pozwala lepiej wykorzystać jedną celę produkcyjną. Najczęściej stosuje się go tam, gdzie trzeba obsłużyć długi proces, kilka stanowisk albo duży detal. W praktyce liczą się konstrukcja, integracja ze sterowaniem, udźwig, długość przesuwu i sztywność. Jeśli dobrze dobierzesz tor jezdny robota, zyskasz precyzję, elastyczność i lepszą organizację pracy.

FAQ

Q: Czy tor jezdny robota wymaga osobnego sterownika?

A: Często tak, ale system może też pracować pod nadzorem sterownika robota, jeśli producent przewidział taką integrację. Liczy się synchronizacja osi, bezpieczeństwo i poprawna komunikacja napędów.

Q: Czy każdy robot przemysłowy da się zamontować na torze jezdnym?

A: Nie. Trzeba sprawdzić masę robota, środek ciężkości, sposób mocowania i zgodność z nośnością toru. Część konstrukcji wymaga też specjalnych adapterów montażowych.

Q: Czy tor jezdny robota zwiększa czas cyklu?

A: Sam przejazd może dodać czas, ale dobrze zaprogramowany tor często skraca cały cykl, bo robot obsługuje więcej punktów z jednego systemu zamiast z kilku osobnych stanowisk.

Q: Jakie warunki posadzki są potrzebne pod tor jezdny robota?

A: Posadzka musi mieć odpowiednią nośność, równość i stabilność. Przy ciężkich robotach ważne są też osiadanie, dylatacje i sztywność fundamentu pod szynę.

Q: Czy tor jezdny robota wymaga częstej konserwacji?

A: Tak, bo prowadnice, przekładnie i elementy zazębienia pracują pod dużym obciążeniem. Regularnie sprawdzaj smarowanie, luz, stan czujników i geometrię całego układu.
