Co to jest efektor końcowy?

Efektor końcowy w robotyce to moduł, który zmienia ruch robota w realne działanie na detalu, narzędziu albo w otoczeniu. Jeśli chwytak ślizga się, palnik nie trzyma geometrii, a wymiana narzędzia trwa zbyt długo, problem zwykle leży właśnie tutaj. W tym artykule pokazuję, czym jest efektor końcowy i jak dobrać go do zadania.

Najważniejsze informacje z tego artykułu:

• Efektor końcowy montuje się na końcu ramienia robota i wykonuje pracę technologiczną.
• Jego zadaniem jest chwytanie, spawanie, dozowanie, cięcie albo kontrola detalu.
• Rodzaj efektora dobiera się do kształtu, masy, tarcia i wymagań procesu.
• Poprawny montaż wymaga zgodności mechanicznej, elektrycznej i pneumatycznej.
• Źle dobrany efektor obniża powtarzalność, bezpieczeństwo i tempo pracy robota.

Czym jest efektor końcowy i jaką pełni funkcję w robotyce?

Efektor końcowy to wymienne narzędzie lub głowica technologiczna zamocowana na końcu kinematycznego łańcucha robota. To ten element styka się z detalem, materiałem albo środowiskiem pracy, więc zamienia sam ruch manipulatora w konkretną operację – chwytanie, spawanie, dozowanie, cięcie, pomiar lub inspekcję.

W praktyce odpowiedź na pytanie, co to jest efektor końcowy, jest prosta: to wykonawcza część robota. Ramię ustawia pozycję i orientację w przestrzeni, sterownik oblicza trajektorię, a efektor realizuje zadanie. Bez niego robot porusza się poprawnie, ale nie wykonuje użytecznej pracy technologicznej.

W literaturze technicznej efektory końcowe opisuje się jako chwytaki albo głowice technologiczne przeznaczone do podnoszenia, mocowania i obsługi przedmiotów. To trafne ujęcie, bo obejmuje zarówno proste chwytaki mechaniczne, jak i złożone układy spawalnicze, dozujące czy pomiarowe. W bardziej zaawansowanych systemach występują też efektory wirtualne, wykorzystywane w serwomechanizmach wizyjnych do sterowania układami elektromechanicznymi na podstawie danych z receptorów i czujników.

Z mojego doświadczenia przy uruchamianiu stanowisk wynika jedno: dwa identyczne roboty potrafią dawać zupełnie różny wynik procesu, choć mają ten sam udźwig i zasięg. O wszystkim przesądza efektor. Czasem winna jest zbyt mała siła chwytu, czasem zła geometria palców, a czasem zbyt ciężka głowica, która odbiera robotowi dynamikę. I właśnie wtedy wychodzi na jaw, gdzie kończy się mechanika robota, a zaczyna technologia procesu.

Co dokładnie robi efektor końcowy?

• Chwyta i przenosi detale.
• Pozycjonuje element do montażu.
• Spawa łukowo albo punktowo.
• Dozuje klej, pastę, uszczelniacz lub żywicę.
• Maluje, natryskuje i nanosi powłoki.
• Gratuje, tnie i obrabia powierzchnię.
• Prowadzi pomiar, skanowanie albo kontrolę jakości.

Efektor końcowy wykonuje operację technologiczną, której samo ramię robota nie wykona. To rozdzielenie funkcji ma ogromne znaczenie projektowe. Manipulator odpowiada za zasięg, orientację i ruch, natomiast efektor odpowiada za kontakt roboczy z obiektem. Dzięki temu inżynier projektuje stanowisko pod proces, a nie wyłącznie pod geometrię ruchu.

Ma to bezpośredni związek z powtarzalnością. W badaniach Marka Płaczka i Łukasza Piszczka nad dokładnością oraz powtarzalnością pozycjonowania robota Kuka KR 16-2 powtarzalność manipulatora określono jako zdolność do kolejnych przemieszczeń końcówki efektora do tego samego zadanego punktu w przestrzeni, z odniesieniem do średniej położeń rzeczywistych. To ważne rozróżnienie, bo powtarzalność robota ocenia się właśnie na końcu efektora, a nie wyłącznie na osiach napędowych.

Jakie są rodzaje efektorów końcowych i kiedy warto je wybrać?

Rodzaje efektorów końcowych dobiera się do procesu, geometrii przedmiotu, wymaganej dokładności i warunków pracy. Uniwersalne rozwiązanie brzmi dobrze tylko na etapie katalogu. W rzeczywistej produkcji liczy się dopasowanie do konkretnego zadania.

W robotach chwytających często spotyka się trzy ważne odmiany konstrukcyjne:

• Chwytaki samo-centrujące – równomiernie rozkładają siłę i automatycznie ustawiają detal względem osi chwytu.
• Chwytaki pływające – kompensują niewielkie błędy pozycjonowania ramienia, w praktyce nawet do kilku milimetrów.
• Chwytaki adaptacyjne – zmieniają siłę i sposób kontaktu w czasie rzeczywistym, dostosowując się do geometrii obiektu.

Przy delikatnych detalach najlepiej sprawdzają się rozwiązania z kontrolą siły i miękkim kontaktem. Przy cięższych lub mniej przewidywalnych elementach lepiej wypada chwytak adaptacyjny z czujnikami nacisku. Z kolei w aplikacjach procesowych stosuje się głowice wyspecjalizowane: palniki, dysze natryskowe, mikrodozowniki, wrzeciona, głowice skanujące czy sondy pomiarowe.

Coraz częściej EOAT, czyli osprzęt montowany na końcu ramienia robota, łączy mechanikę z zaawansowaną sensoryką. Spotyka się wizję stereoskopową, czujniki siły i momentu, skanery 2D i 3D oraz układy zgodnego ruchu, szczególnie w cobotach pracujących w środowisku współpracy człowieka z robotem.

Kiedy dany efektor końcowy ma sens?

Dobór zaczyna się od procesu. To najrozsądniejsza kolejność.

Chwytak mechaniczny sprawdza się przy detalach o stałym kształcie, gdy liczy się stabilność chwytu i wysoka niezawodność.

Chwytak podciśnieniowy daje dobre wyniki przy płaskich i gładkich powierzchniach, takich jak blacha, szkło, opakowanie czy płyta.

Narzędzie procesowe stosuje się tam, gdzie robot ma spawać, malować, dozować, ciąć albo mierzyć.

Zbyt rozbudowany efektor rzadko pomaga. Większa masa zwiększa bezwładność, obciąża osie i ogranicza użyteczny udźwig ramienia. W projektowaniu często przyjmuje się, że stosunek masy efektora do udźwigu robota powinien pozostać niski. Gdy ten udział rośnie, robot traci dynamikę szybciej, niż wynikałoby to z samej tabeli katalogowej.

Wskazówka: analiza detalu, sposobu kontaktu i warunków procesu przed wyborem chwytaka oszczędza kosztownych poprawek na etapie uruchomienia.

Jak wygląda budowa efektora końcowego?

Typowy efektor końcowy składa się z mechaniki roboczej, układów wykonawczych, sensoryki oraz interfejsu łączącego go z robotem. Dopiero taki zestaw tworzy funkcjonalny moduł EOAT. Sama mechanika bez sterowania i sprzężenia zwrotnego szybko okazuje się niewystarczająca.

Podstawowe elementy budowy efektora obejmują:

• Część mechaniczną – szczęki, palce, dysze, rolki, elektrody albo głowice robocze.
• Układ wykonawczy – siłowniki, serwomechanizmy, zawory, napędy elektryczne lub pneumatyczne.
• Układ sensoryczny – kamery, czujniki siły, momentu, położenia i obecności detalu.
• Interfejs montażowy – kołnierz, płyta adaptacyjna, szybkozłącza i prowadzenie mediów.
• System zasilania i komunikacji – przewody, węże, złącza oraz kanały sygnałowe.

Dobrze zaprojektowany efektor działa jak spójny układ mechatroniczny. Każdy element wpływa na resztę. Zbyt miękka konstrukcja obniża dokładność, zbyt duży wysięg zwiększa moment bezwładności, a źle poprowadzone media potrafią wprowadzić drgania albo ograniczyć ruch osi.

Istotne są również parametry inżynieryjne: masa efektora, siła chwytu, moment obrotowy, zakres ruchu, współczynnik tarcia na styku z detalem oraz powtarzalność pozycjonowania. Przy chwytaniu sam ciężar obiektu nie wystarcza do oceny bezpieczeństwa procesu. Do obliczeń stosuje się zależność F = μ · m_ob · g · n, gdzie F oznacza minimalną siłę przytrzymania, μ to współczynnik tarcia, m_ob oznacza masę obiektu, g przyspieszenie ziemskie, a n liczbę punktów kontaktu, na przykład palców chwytaka. W praktyce do obliczeń dochodzi jeszcze dynamika ruchu robota, bo podczas przyspieszeń siła wymagana do utrzymania detalu rośnie.

W badaniach prof. Krzysztofa Janiszowskiego analizowano statyczne właściwości efektora zbudowanego z zaworu ciśnieniowego firmy Parker i sztucznego mięśnia. Badania dotyczyły siły oraz parametrów mechanicznych, co dobrze pokazuje, że ocena efektora nie kończy się na jego kształcie. Liczy się charakterystyka siłowa, sztywność i zachowanie w warunkach obciążenia.

Wskazówka: przy doborze chwytaka masa detalu to dopiero początek. O wyniku procesu decydują też tarcie, przyspieszenia osi, liczba punktów styku i sztywność całego układu.

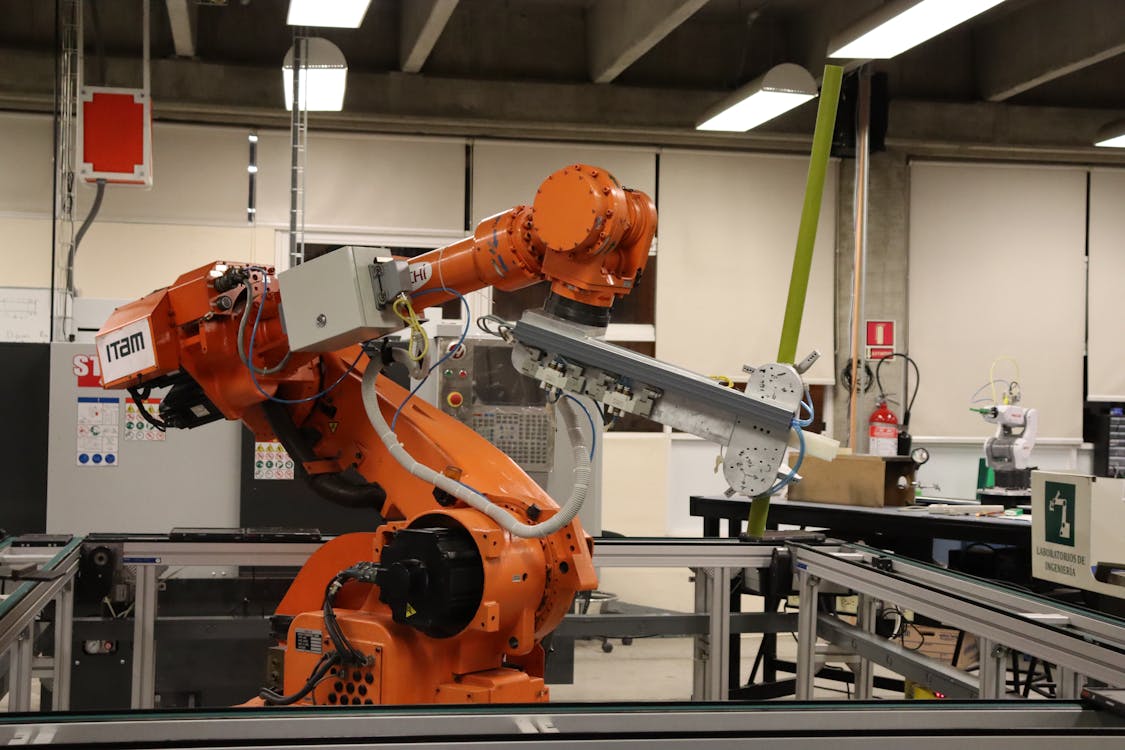

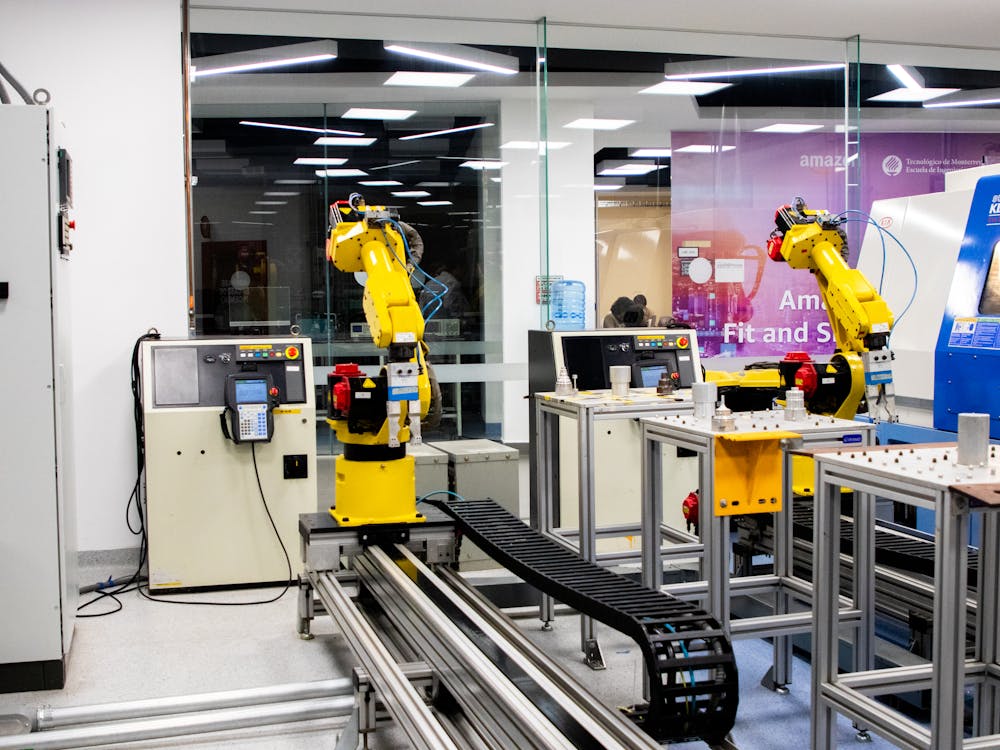

Jak efektor końcowy współpracuje z ramieniem robota?

Efektor końcowy montuje się na ostatnim przegubie manipulatora i integruje z ramieniem mechanicznie, elektrycznie, pneumatycznie oraz programowo. To połączenie musi działać jak jeden układ. W przeciwnym razie nawet dobry robot i dobre narzędzie zaczną generować błędy.

Montaż zwykle odbywa się przez kołnierz zgodny ze standardem producenta albo przez płytę adaptacyjną. Następnie podłącza się zasilanie, sygnały sterujące, przewody czujników, media procesowe, a w razie potrzeby także próżnię, sprężone powietrze lub chłodzenie wodne. W praktyce ogromne znaczenie ma prowadzenie przewodów. Z pozoru drobiazg, a potrafi zablokować zakres ruchu albo skrócić żywotność instalacji. Takie sytuacje zdarzają się zaskakująco często.

W aplikacjach spawalniczych współpraca jest jeszcze ściślejsza. Palnik musi utrzymać właściwą orientację, odległość od materiału i stabilną trajektorię, często z użyciem śledzenia łuku spawalniczego. Oznacza to synchronizację efektora z odwrotnym zadaniem kinematycznym robota. Przy spawaniu zrobotyzowanym nawet niewielkie odchylenie końcówki narzędzia przekłada się na geometrię spoiny.

Jak sprawdzić, czy montaż działa poprawnie?

1. Sprawdź zgodność kołnierza, rozstawu otworów i nośności ramienia.
2. Zweryfikuj masę efektora względem dopuszczalnego udźwigu.
3. Upewnij się, że przewody nie ograniczają ruchu osi.
4. Wykonaj test ruchu bez detalu i obserwuj drgania.
5. Sprawdź powtarzalność chwytu albo toru narzędzia.
6. Skontroluj reakcję czujników i sygnałów bezpieczeństwa.

Odchyłki, luzy, spadek prędkości albo niestabilny tor narzędzia sygnalizują problem z integracją. Lepiej wychwycić to na etapie testu niż po uruchomieniu całej linii. Zwłaszcza że późniejsze poprawki zwykle kosztują więcej i zabierają więcej czasu.

W jakich branżach stosuje się efektor końcowy?

Efektor końcowy pracuje wszędzie tam, gdzie robot ma wykonać fizyczną operację na materiale, wyrobie albo opakowaniu. Branża zmienia szczegóły, ale zasada pozostaje ta sama: kontakt z procesem zawsze odbywa się przez efektor.

Najczęstsze branże i procesy to:

• Przemysł motoryzacyjny – spawanie, montaż, manipulacja detalami i kontrola jakości.
• Przemysł metalowy – przenoszenie blach, cięcie, gratowanie i spawanie.
• Przemysł spożywczy – pakowanie, sortowanie i chwytanie opakowań.
• Przemysł elektroniczny – precyzyjny montaż i dozowanie niewielkich ilości materiału.
• Przemysł chemiczny i kosmetyczny – dozowanie, nakładanie i aplikacja.
• Lotnictwo – obsługa materiałów kompozytowych i zadania montażowe.

Warunki środowiskowe często decydują o konstrukcji efektora równie mocno jak geometria detalu. W przemyśle spożywczym liczy się łatwość mycia i materiały dopuszczone do kontaktu z żywnością. Przy spawaniu potrzebna jest odporność cieplna, ekranowanie przewodów i chłodzenie. W lotnictwie stosuje się rozwiązania przeznaczone do kompozytów, a w precyzyjnym dozowaniu spotyka się mikrodispensery z zaworami piezoelektrycznymi do bardzo małych dawek materiału.

Wskazówka: w stanowiskach wielozadaniowych szybkozłącze narzędziowe skraca przezbrojenie i ułatwia zmianę procesu bez przebudowy całego robota.

Czym efektor końcowy różni się od pozostałych części robota?

Efektor końcowy różni się od innych części robota tym, że jako jedyny wykonuje bezpośredni kontakt roboczy z procesem. Sterownik liczy ruch, napędy poruszają osiami, ramię przenosi narzędzie w przestrzeni, a efektor realizuje operację technologiczną.

Ta różnica wydaje się oczywista, ale w praktyce często bywa pomijana. Kiedy ktoś mówi, że robot jest niedokładny, problem nierzadko leży w narzędziu, jego sztywności, kalibracji albo sposobie montażu. Robot może dojeżdżać bardzo powtarzalnie, a proces i tak będzie słaby, bo końcówka robocza nie przenosi parametrów na detal w stabilny sposób.

W ujęciu systemowym efektor pełni funkcję wykonawczą wobec otoczenia. W cybernetyce i automatyce mówi się o nim jako o organie wykonawczym, który odbiera sygnał sterujący i oddziałuje na środowisko. To techniczne podejście dobrze porządkuje temat: efektor nie jest dodatkiem do robota, tylko punktem, w którym system rzeczywiście działa.

Jak dobrać efektor końcowy do zadania?

1. Opisz detal lub materiał, z którym robot ma pracować.
2. Określ masę, kształt, powierzchnię kontaktu i tolerancje pozycjonowania.
3. Ustal, czy potrzebujesz chwytu, spawania, dozowania, pomiaru czy obróbki.
4. Sprawdź wymagany zakres siły, momentu i dokładności.
5. Porównaj masę efektora z udźwigiem oraz dynamiką ramienia.
6. Wybierz sposób montażu, prowadzenia mediów i czujniki nadzoru.
7. Przetestuj pracę w warunkach zbliżonych do produkcji.

Dobór efektora końcowego zaczyna się od procesu, a dopiero później przechodzi do parametrów robota. Taka kolejność ogranicza kosztowne kompromisy. Inaczej łatwo kupić narzędzie, które działa poprawnie na demonstracji, ale przegrywa w realnym cyklu produkcyjnym.

Przy chwytaniu trzeba zweryfikować siłę utrzymania, tarcie, liczbę punktów styku i przyspieszenia robota. Przy spawaniu liczy się geometria palnika, chłodzenie, stabilność prowadzenia oraz kalibracja TCP, czyli punktu centralnego narzędzia. Przy dozowaniu znaczenie mają lepkość medium, czas otwarcia zaworu, powtarzalność dawki i odporność na zanieczyszczenia. Przy pomiarach dochodzą kalibracja, sztywność oraz filtracja drgań.

Test w warunkach zbliżonych do rzeczywistej produkcji szybko pokazuje, czy konfiguracja ma sens. Poślizg detalu, drgania, błędy pozycjonowania albo niestabilny ślad procesu od razu sygnalizują, że układ wymaga korekty. I dobrze. Lepiej poprawić efektor przed startem produkcji niż później walczyć z odpadami, reklamacjami i przestojami.

Podsumowanie

Efektor końcowy to część robota, która wykonuje właściwą pracę na detalu lub w otoczeniu. Może mieć postać chwytaka, palnika, dozownika, głowicy pomiarowej albo innego narzędzia procesowego. O jego skuteczności decydują geometria, masa, siła, tarcie, sposób montażu, sensoryka i zgodność z dynamiką ramienia. Gdy efektor jest dobrze dobrany, robot nie tylko dojeżdża do punktu, ale rzeczywiście wykonuje zadanie z odpowiednią jakością i powtarzalnością.

FAQ

Q: Czy efektor końcowy musi być mechaniczny?

A: Nie. Może być mechaniczny, podciśnieniowy, spawalniczy, pomiarowy albo dozujący. Wybór zależy od procesu i rodzaju interakcji z materiałem.

Q: Czy jeden robot może mieć kilka efektorów końcowych?

A: Tak. W wielu stanowiskach stosuje się szybkozłącza i wymianę narzędzi. Robot wykonuje wtedy różne operacje w jednym cyklu lub w różnych wariantach produkcji.

Q: Czy masa efektora końcowego wpływa na pracę robota?

A: Tak. Każdy dodatkowy kilogram obniża dostępny udźwig i może pogorszyć dynamikę osi. Dlatego masę efektora trzeba liczyć razem z obciążeniem i przyspieszeniem.

Q: Czy efektor końcowy wymaga kalibracji?

A: Często tak. Kalibracja poprawia pozycję roboczą, orientację narzędzia i powtarzalność procesu, zwłaszcza przy spawaniu, pomiarach i precyzyjnym dozowaniu.

Q: Czy efektor końcowy zawsze wymaga czujników?

A: Nie zawsze, ale czujniki poprawiają kontrolę procesu. Najczęściej stosuje się kamery, czujniki siły, momentu i obecności detalu, bo ułatwiają wykrywanie błędów.
