Co to jest teach pendant?

Teach pendant to ręczny programator, który pozwala mi bezpośrednio ustawiać, prowadzić i testować robota przemysłowego. Gdy na hali coś trzeba skorygować, właśnie on daje kontrolę nad ruchem, punktami i logiką pracy. Poniżej wyjaśniam, jak działa, z czego się składa i gdzie używa się go w praktyce.

Najważniejsze informacje z tego artykułu:

• Teach pendant służy do ręcznego sterowania i programowania robota przemysłowego.
• Operator zapisuje na nim punkty ruchu, prędkości i parametry trajektorii.
• Urządzenie ma ekran, przyciski, joystick lub przyciski ruchu oraz elementy bezpieczeństwa.
• Teach pendant współpracuje z kontrolerem robota, PLC i systemami wizyjnymi.
• Takie panele oferują producenci między innymi FANUC, ABB, KUKA i Kawasaki.

Co to jest teach pendant?

Teach pendant to ręczny panel operatorsko-programistyczny robota przemysłowego. Łączy funkcję sterowania, diagnostyki i wprowadzania programu, dlatego operator może z jego poziomu przemieszczać robota ręcznie, zapisywać pozycje, testować trajektorie i korygować logikę pracy bez sięgania do osobnego komputera.

W praktyce jest to interfejs połączony z kontrolerem robota. Pracuje w trybie teach-in, czyli uczenia przez prowadzenie i zapisywanie punktów. Operator dojeżdża do kolejnych pozycji, zapisuje waypointy, a sterownik wylicza ruch między nimi. Właśnie dlatego teach pendant tak często pojawia się przy uruchomieniach, przezbrojeniach i korektach po zmianie detalu.

Najprościej mówiąc, teach pendant odpowiada za bezpośredni kontakt człowieka z robotem. Z jego poziomu da się sprawdzić położenie osi, uruchomić program krok po kroku, podejrzeć alarmy, wejścia i wyjścia oraz ustawić parametry ruchu, takie jak prędkość, przyspieszenie czy układ współrzędnych.

W robotach 6-osiowych ma to jeszcze większe znaczenie, bo dochodzą zagadnienia kinematyki, orientacji narzędzia i osobliwości. Panel pozwala wtedy precyzyjnie ustawić pozycję TCP, czyli punktu narzędzia roboczego, oraz zweryfikować, czy robot nie zbliża się do niebezpiecznych konfiguracji osi.

Na rynku pracy widać rosnące zapotrzebowanie na osoby obsługujące stanowiska zrobotyzowane. Raporty z 2024 roku wskazują wyraźnie, że firmy szukają operatorów, automatyków i techników, którzy rozumieją konfigurację robota oraz obsługę panelu uczącego. To dobrze pokazuje, że teach pendant nie jest dodatkiem. To codzienne narzędzie pracy w nowoczesnej produkcji.

Do czego służy teach pendant w codziennej pracy?

• Ręczne przemieszczanie osi robota w trybie jog.
• Zapisywanie punktów ruchu i budowanie ścieżki programu.
• Testowanie cyklu krok po kroku przed startem automatyki.
• Korekta prędkości, przyspieszeń i parametrów trajektorii.
• Obsługa chwytaka, sygnałów technologicznych oraz komunikacji z PLC.
• Podgląd alarmów, błędów enkoderów, przeciążeń napędów i stanów I/O.

W codziennej pracy teach pendant skraca czas reakcji na problem. Gdy robot mija detal o kilka milimetrów, źle odkłada część albo zatrzymuje się na alarmie, operator od razu wchodzi w diagnostykę i poprawia program na stanowisku. Bez tego każda korekta trwałaby dłużej i częściej kończyłaby się przestojem całej linii.

To urządzenie wspiera też utrzymanie ruchu. Nowsze panele potrafią pokazywać historię błędów z oznaczeniem czasu, obciążenie serwonapędów czy trendy parametrów pracy. Dzięki temu łatwiej odróżnić błąd programu od problemu mechanicznego, na przykład rosnących oporów na osi albo źle ustawionego chwytaka.

Zauważyłem, że właśnie tutaj wychodzi różnica między samą obsługą robota a realnym panowaniem nad stanowiskiem. Kto rozumie teach pendant, ten szybciej diagnozuje przyczynę problemu i rzadziej działa po omacku.

Wskazówka: Gdy robot ma wracać do tych samych pozycji z wysoką powtarzalnością, zapisuj punkty w stałej kolejności i nazywaj je jednoznacznie. Później dużo łatwiej znaleźć błąd w trajektorii lub w sekwencji procesu.

Z jakich elementów składa się teach pendant?

• Ekran LCD albo ekran dotykowy – pokazuje program, pozycję robota, alarmy i stany wejść oraz wyjść.
• Przyciski funkcyjne – umożliwiają poruszanie się po menu, zatwierdzanie poleceń i wybór trybów.
• Przyciski jog, joystick albo manipulator kierunkowy – służą do ręcznego prowadzenia osi.
• Przełącznik trybu pracy – rozdziela pracę ręczną, automatyczną i serwisową, zależnie od systemu.
• Przycisk zatrzymania awaryjnego – natychmiast odcina ruch w sytuacji zagrożenia.
• Przycisk zezwolenia na ruch, często trójpozycyjny – pozwala poruszać robotem tylko przy świadomym nacisku operatora.
• Klawisze numeryczne i skróty – przyspieszają edycję programu oraz wpisywanie parametrów.
• Przewód komunikacyjny albo łączność bezprzewodowa – zapewnia połączenie z kontrolerem robota.

Budowa teach pendantu podporządkowuje się ergonomii i bezpieczeństwu. Panel musi być czytelny, wygodny w chwycie i odporny na warunki hali produkcyjnej. W nowocześniejszych modelach pojawiają się ekrany dotykowe, lżejsza obudowa, lepsze wyważenie i obsługa w rękawicach, co naprawdę robi różnicę podczas dłuższej pracy serwisowej.

Zaawansowane wersje mają także funkcje typowe dla interfejsów HMI, czyli człowiek–maszyna. Obejmują edytory bloków ruchu, podgląd modeli 3D, powiększanie widoku gestami czy bufory programu. Nie zmienia to jednak podstawy: teach pendant nadal pozostaje ręcznym panelem do bezpośredniego sterowania robotem.

W części zakładów stosuje się panele przewodowe, w innych pojawiają się wersje bezprzewodowe. Te drugie poprawiają swobodę ruchu i ograniczają problem plączącego się kabla, ale jednocześnie wymagają stabilnej komunikacji oraz dobrze rozwiązanej kwestii bezpieczeństwa transmisji.

Wskazówka: Układ przycisków i skrótów da się ocenić już przy pierwszym kontakcie z panelem. Gdy menu jest logiczne, a przyciski mają spójny podział funkcji, nauka obsługi przebiega szybciej i pojawia się mniej pomyłek przy programowaniu.

Jak programuje się robota za pomocą teach pendant?

1. Ustaw robota w trybie ręcznym i wybierz niską prędkość ruchu.
2. Wybierz układ współrzędnych, na przykład osiowy, narzędziowy albo bazowy.
3. Dojedź do pierwszego punktu roboczego przy użyciu funkcji jog.
4. Zapisz pozycję jako punkt programu.
5. Przejdź do kolejnych punktów i dodawaj następne instrukcje ruchu.

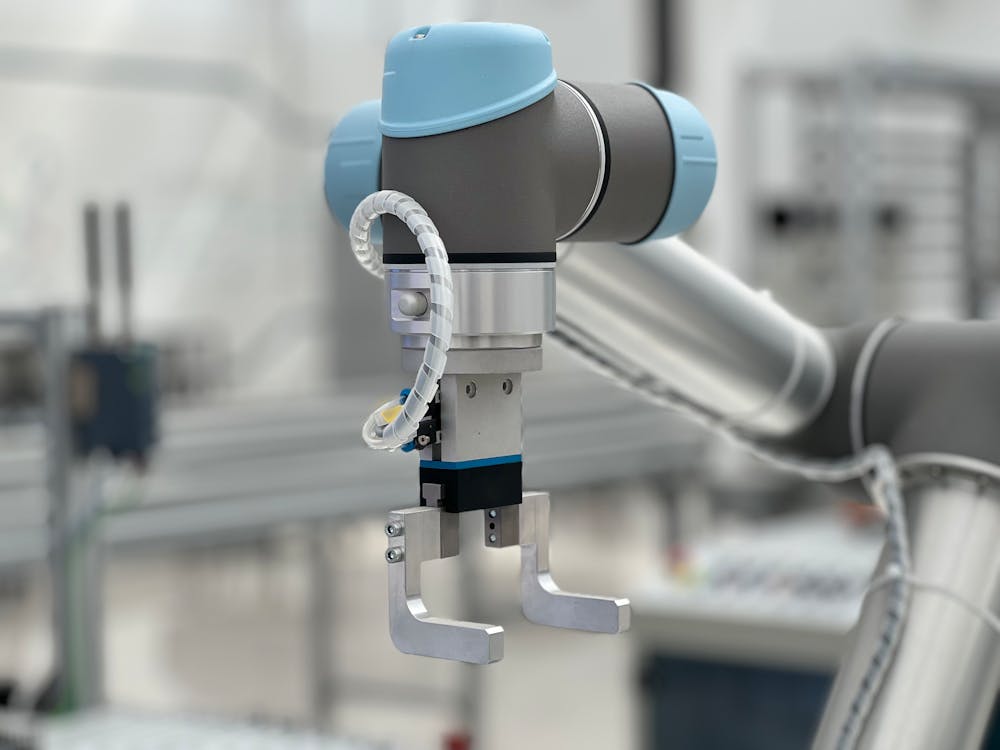

6. Wstaw polecenia technologiczne, na przykład zamknięcie chwytaka, sygnał do PLC albo oczekiwanie na czujnik.
7. Uruchom program testowo, krok po kroku lub z ograniczoną prędkością.
8. Skoryguj trajektorię, orientację narzędzia i parametry ruchu.

Programowanie teach pendantem polega na uczeniu robota rzeczywistej drogi ruchu. Operator nie wpisuje wyłącznie współrzędnych z tabeli. Prowadzi manipulator do właściwych pozycji, zapisuje je, a kontroler interpoluje przejazd pomiędzy punktami. W zależności od systemu stosuje ruch liniowy, ruch po okręgu albo bardziej złożone krzywe.

To podejście dobrze sprawdza się przy spawaniu, paletyzacji, klejeniu, montażu i obsłudze maszyn. Robot jedzie dokładnie tam, gdzie został nauczony. Gdy detal minimalnie zmienia położenie albo chwytak dostaje nową szczękę, korekta programu zajmuje zwykle kilka minut, a nie pół dnia.

W bardziej rozbudowanych systemach panel umożliwia też symulację trajektorii, analizę kolizji i edycję programu poza aktywnym cyklem produkcyjnym. Spotyka się również debugowanie z punktami zatrzymania, czyli breakpointami, co ułatwia szukanie błędów w sekwencji ruchu i sygnałów.

W kontekście robotyki teach pendant służy więc do dwóch rzeczy jednocześnie: do ręcznego przemieszczania robota oraz do programowania jego pracy. Pomiary i dane eksploatacyjne wykorzystywane w opracowaniach technicznych regularnie pokazują, że właśnie te dwa zastosowania dominują w praktyce przemysłowej.

Jak działa ręczne sterowanie robotem?

Ręczne sterowanie działa w trybie jog. Operator wybiera oś albo układ współrzędnych, a następnie przesuwa robota małymi krokami lub ruchem ciągłym. Dzięki temu ustawia narzędzie względem detalu, przyrządu, gniazda odkładczego albo strefy bezpiecznego przejazdu.

To najdokładniejszy sposób weryfikacji programu na rzeczywistej maszynie. Symulacja pomaga, ale dopiero ręczny dojazd pokazuje, czy uchwyt nie ociera o detal, czy kabel narzędzia nie zahacza o osprzęt i czy orientacja chwytaka rzeczywiście zgadza się z procesem.

Przy robotach sześcioosiowych operator kontroluje też orientację narzędzia w przestrzeni. Ma to znaczenie przy spawaniu łukowym, nakładaniu kleju, obsłudze CNC albo pobieraniu części z ciasnych gniazd. W takich zadaniach różnica kilku stopni potrafi zdecydować o jakości procesu. I to bardzo szybko.

Wskazówka: Na początku ustaw mały krok ruchu i niską prędkość. Taki start pozwala od razu zauważyć zły kierunek jazdy, nieprawidłowy układ współrzędnych albo zbyt mały odstęp od oprzyrządowania.

Jakie zabezpieczenia ma teach pendant?

• Przycisk zatrzymania awaryjnego – odcina ruch natychmiast po naciśnięciu.
• Przycisk zezwolenia na ruch, zwykle trójpozycyjny – aktywuje ruch tylko podczas świadomego trzymania panelu.
• Tryb ograniczonej prędkości – redukuje energię ruchu podczas programowania i serwisu.
• Interlocki bezpieczeństwa – zatrzymują system przy utracie sygnału, otwarciu osłon albo błędzie komunikacji.
• Hierarchia trybów pracy, na przykład T1 i T2 – rozdziela warunki ręcznej i nadzorowanej pracy automatycznej.

Teach pendant jest częścią systemu bezpieczeństwa stanowiska, a nie osobnym gadżetem z czerwonym przyciskiem. Współpracuje z blokadami drzwi, kurtynami świetlnymi, przekaźnikami bezpieczeństwa i logiką kontrolera. Gdy któryś element wykryje zagrożenie, robot zatrzymuje się zgodnie z architekturą bezpieczeństwa maszyny.

W praktyce najczęściej spotyka się tryb ręczny o ograniczonej prędkości, zwykle poniżej 250 mm/s, oraz ruch możliwy wyłącznie przy aktywnym przycisku zezwolenia. Taki układ chroni operatora przed niekontrolowanym ruszeniem manipulatora. To rozwiązanie wynika wprost z norm bezpieczeństwa dla robotów przemysłowych, między innymi z ISO 10218.

Z mojego doświadczenia wynika, że problemów nie powoduje sam panel, lecz pośpiech i rutyna. Operator naciska niewłaściwy tryb, pomija sprawdzenie strefy albo za szybko zwiększa prędkość. Właśnie dlatego przed każdym uruchomieniem ręcznym sprawdzam stan przycisku awaryjnego, reakcję przycisku zezwolenia i aktywny tryb pracy.

Z jakimi systemami współpracuje teach pendant?

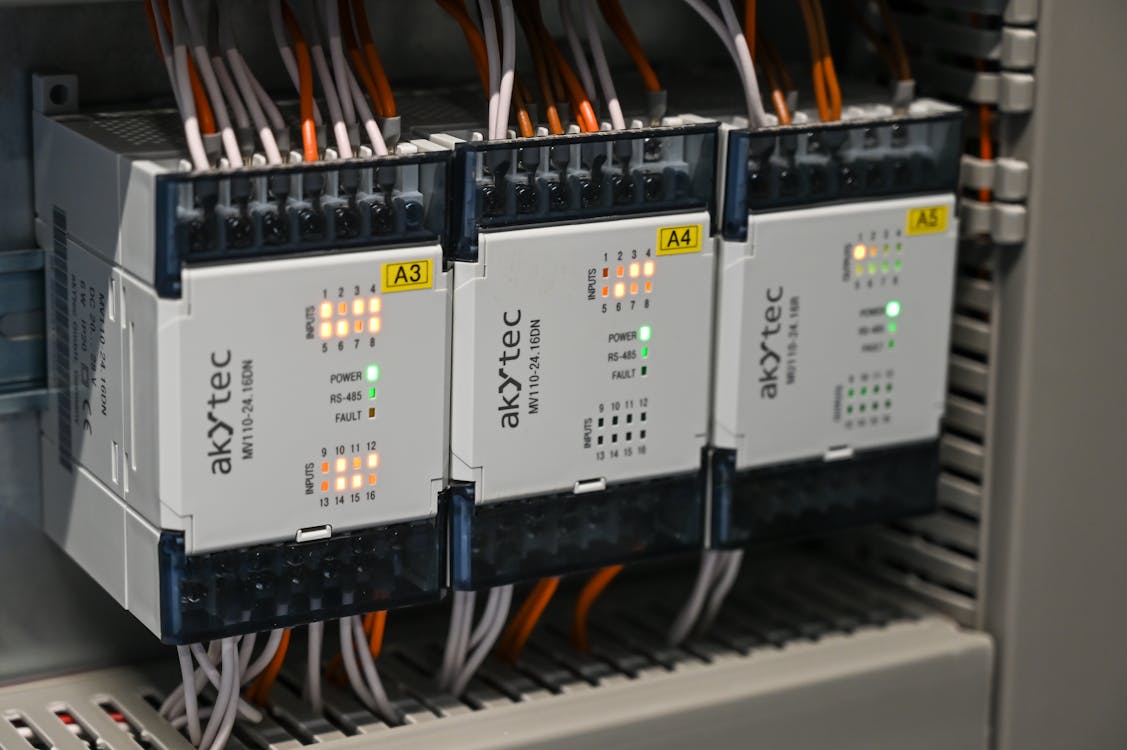

• Kontroler robota – realizuje ruch, zapis programu i nadzór nad osiami.
• Sterownik PLC – wymienia sygnały procesu, gotowości, startu i potwierdzeń.
• Systemy wizyjne – pomagają lokalizować detal i korygować położenie chwytu.
• Czujniki siły i momentu – wspierają montaż, docisk oraz operacje wymagające wyczucia kontaktu.
• Napędy, serwonapędy i moduły bezpieczeństwa – odpowiadają za wykonanie ruchu i stan ochrony stanowiska.
• Systemy symulacyjne i diagnostyczne – umożliwiają testy programu, analizę kolizji i monitoring parametrów.

Teach pendant nie steruje wyłącznie ramieniem robota. W nowoczesnym gnieździe komunikuje się z całym układem automatyki. Z jego poziomu da się więc uruchomić sekwencję pobrania detalu, otwarcia chwytaka, potwierdzenia z czujnika i przekazania sygnału do maszyny CNC albo przenośnika.

Połączenie z kontrolerem realizuje się przez dedykowane interfejsy producenta, a w rozbudowanych instalacjach również przez Ethernet przemysłowy lub interfejsy szeregowe. W zależności od marki panel może obsługiwać monitoring w czasie rzeczywistym, diagnostykę obciążeń serwomotorów, błędy enkoderów czy alarmy przeciążeniowe na osiach JV1–JV6.

Takie możliwości mają praktyczny sens. Gdy robot zaczyna pracować ciężej na jednej osi, serwis widzi wzrost prądu RMS albo niestabilność ruchu. W efekcie łatwiej zaplanować konserwację, zanim pojawi się awaria. To już nie jest zwykła obsługa alarmu, tylko element diagnostyki predykcyjnej.

W badaniach ankietowych obejmujących 205 przedsiębiorstw zwrócono uwagę, że firmy wciąż zbyt słabo doceniają zasoby wiedzy oraz postawy pracowników. Wskazania dotyczyły między innymi niedoceniania kształtowania zasobów wiedzy i zachowań personelu. W robotyce ten wniosek widać bardzo wyraźnie: nawet dobry panel i nowoczesny robot nie wystarczą, gdy brakuje kompetencji w programowaniu, diagnostyce i bezpiecznej obsłudze stanowiska.

U jakich producentów występuje teach pendant?

Teach pendant występuje u większości dużych producentów robotów przemysłowych. Najczęściej spotyka się rozwiązania marek FANUC, ABB, KUKA, Kawasaki, Yaskawa i Universal Robots, choć te ostatnie kojarzą się częściej z robotami współpracującymi.

Między tymi systemami występują wyraźne różnice. Jeden producent stawia na klasyczne menu i klawisze sprzętowe, inny na dotyk i widoki graficzne. Różni się też składnia programu, nazewnictwo instrukcji, sposób potwierdzania alarmów oraz integracja z symulacją offline. Mimo to logika pozostaje podobna: panel ma umożliwiać bezpieczne prowadzenie robota i edycję programu.

Przy pracy na kilku markach najlepiej najpierw porównać tryb jog, sposób zapisu punktów i obsługę alarmów. Właśnie tam najszybciej wychodzą różnice, które na początku potrafią zirytować bardziej niż sama trajektoria robota.

Wskazówka: Gdy stanowisko korzysta z kilku typów robotów, opisuj procedury według producenta i modelu. Taki porządek ogranicza pomyłki przy zmianie systemu i przyspiesza szkolenie nowych operatorów.

Podsumowanie

Teach pendant jest ręcznym panelem do sterowania i programowania robota przemysłowego. Umożliwia prowadzenie osi, zapisywanie punktów ruchu, testowanie trajektorii i obsługę alarmów. W praktyce łączy ekran, przyciski, jog i zabezpieczenia, więc wspiera zarówno uruchomienie stanowiska, jak i codzienną korektę programu. Występuje u wielu producentów robotów, a jego rola w automatyce pozostaje bardzo konkretna. Jeśli pracujesz z robotami, teach pendant warto rozumieć jako podstawowe narzędzie kontroli nad ruchem i bezpieczeństwem.

FAQ

Q: Czy teach pendant działa bez kontrolera robota?

A: Nie. Teach pendant jest tylko interfejsem. Sterowanie i zapis programu realizuje kontroler robota, który wykonuje komendy z panelu.

Q: Czy teach pendant służy też do diagnostyki błędów?

A: Tak. Panel pokazuje alarmy, kody błędów i stany wejść oraz wyjść. Dzięki temu szybciej sprawdzisz, co zatrzymało robota.

Q: Czy każdy robot ma taki sam teach pendant?

A: Nie. Zasada działania jest podobna, ale układ menu, przyciski i sposób programowania zależą od producenta oraz modelu robota.

Q: Czy teach pendant nadaje się do programowania offline?

A: Często tak, ale zakres zależy od systemu. W wielu instalacjach używa się go także do korekt programu po symulacji lub testach na stanowisku.

Q: Czy teach pendant można obsługiwać w rękawicach?

A: Wiele modeli na to pozwala, zwłaszcza tych z ekranem dotykowym o dobrej czułości. Trzeba jednak sprawdzić zalecenia producenta i stan przycisków bezpieczeństwa.
