Co to jest oś robota?

Oś robota to pojedynczy, sterowany ruch manipulatora, który pozwala mu obracać się albo przesuwać w zaplanowanym kierunku. Gdy źle dobierzesz liczbę osi, robot traci zasięg, elastyczność albo wchodzi w osobliwości kinematyczne. W tym artykule pokazuję definicję, podział osi i to, jak czytać je w praktyce.

Najważniejsze informacje z tego artykułu:

• Oś robota odpowiada jednemu niezależnemu stopniowi swobody manipulatora.
• Oś może realizować ruch obrotowy albo liniowy.
• Liczba osi wpływa na zakres ruchu, orientację narzędzia i dostęp do detalu.
• Osie w robotach przemysłowych numeruje się od podstawy do nadgarstka lub narzędzia.
• Oś zewnętrzna zwiększa zasięg robota bez zmiany samego ramienia.

Czym jest oś robota?

Oś robota to jeden aktywnie sterowany stopień swobody w układzie kinematycznym manipulatora. Mówiąc prościej: to taki ruch, którym sterownik zarządza osobno. Taki ruch ma własny napęd i własny pomiar położenia, dlatego robot może wykonać obrót wokół osi albo przesunięcie liniowe w sposób precyzyjny i powtarzalny.

W praktyce oś nie oznacza wyłącznie fragmentu mechaniki. Oś opisuje też zmienną kinematyczną, czyli parametr ruchu używany przez sterownik, interpolator trajektorii i model matematyczny robota. W dokumentacji technicznej liczba osi odpowiada liczbie zmiennych przegubowych, które układ sterowania reguluje niezależnie.

To właśnie dlatego pytanie co to jest oś robota dotyczy jednocześnie mechaniki, napędu i sterowania. Bez osi manipulator nie ustawi efektora końcowego, czyli chwytaka, palnika, głowicy dozującej albo narzędzia chirurgicznego, w wymaganym punkcie i pod wymaganym kątem.

W pojedynczej osi zwykle pracują takie elementy:

• Napęd – najczęściej silnik serwo, który wytwarza ruch.
• Przekładnia – zmniejsza prędkość i zwiększa moment obrotowy.
• Przegub lub prowadnica – narzuca geometrię ruchu, obrotową albo liniową.
• Enkoder – mierzy położenie, a często też prędkość i kierunek.
• Hamulec – utrzymuje pozycję po zatrzymaniu osi.
• Sterownik napędu – reguluje ruch zgodnie z zadanym profilem.

Wskazówka: funkcję osi najłatwiej rozpoznać po tym, czy odpowiada za obrót członu robota, czy za przesunięcie wzdłuż prowadnicy.

Norma PN-EN ISO 8373:2021 opisuje robota przemysłowego jako programowalny manipulator, a oś traktuje jako część jego łańcucha kinematycznego. W teorii brzmi to sucho. W praktyce chodzi o bardzo konkretną rzecz: każda oś daje robotowi kolejny kontrolowany ruch, a suma tych ruchów tworzy jego możliwości pracy.

To nie jest drobiazg konstrukcyjny. Świat robotyki rośnie szybko i rośnie właśnie tam, gdzie dobrze rozumie się ruch oraz kinematykę. Według danych branżowych na koniec 2022 roku na świecie pracowało około 3,9 mln robotów przemysłowych, a sam rynek robotów przemysłowych osiągnął w 2023 roku wartość około 18,19 mld USD. W robotyce chirurgicznej skala też robi wrażenie: na świecie zainstalowano już ponad 9100 robotów da Vinci, z użyciem których wykonano ponad 14,2 mln operacji. Za każdą z tych maszyn stoi dokładnie to samo zagadnienie: jak osie sterują ruchem narzędzia w przestrzeni.

Jak liczba osi wpływa na stopnie swobody?

Liczba osi robota odpowiada liczbie stopni swobody, czyli niezależnych ruchów, które manipulator wykonuje osobno. Dla ciała sztywnego poruszającego się w przestrzeni 3D pełny opis położenia wymaga 6 stopni swobody: trzech translacji i trzech rotacji. To fizyczny punkt odniesienia dla większości robotów przemysłowych.

Robot 6-osiowy potrafi więc ustawić narzędzie w przestrzeni roboczej z pełną kontrolą położenia i orientacji. Nie oznacza to jednak, że większa liczba osi automatycznie daje większą dokładność albo szybszą pracę. Dodatkowa oś często zwiększa dostępność przestrzeni roboczej, ułatwia omijanie przeszkód albo poprawia trajektorię, ale nie zmienia faktu, że ciało sztywne nadal potrzebuje sześciu stopni swobody do pełnego ustawienia.

W praktyce liczba osi przekłada się na:

• Dostęp do detalu – robot łatwiej wchodzi w ciasne strefy i omija osłony.
• Orientację narzędzia – efektor ustawia się pod odpowiednim kątem do powierzchni.
• Elastyczność trajektorii – sterownik ma więcej możliwych konfiguracji ruchu.
• Odporność na kolizje i pozycje graniczne – program łatwiej omija niewygodne ustawienia ramienia.

Przy mniejszej liczbie osi układ jest prostszy, tańszy i zwykle łatwiejszy do programowania. Z drugiej strony taki robot szybciej trafia na ograniczenia geometrii. Gdy osi przybywa, rośnie swoboda ruchu, lecz rośnie też złożoność obliczeń, zwłaszcza w kinematyce odwrotnej, czyli w obliczaniu ustawienia przegubów dla zadanego położenia narzędzia.

Szczególnie interesujący jest robot 7-osiowy. Siódma oś wprowadza redundancję kinematyczną, czyli nadmiarowość ruchu. Dzięki temu robot może osiągnąć ten sam punkt na kilka sposobów, a sterownik wybiera korzystniejszą konfigurację: z mniejszym ryzykiem kolizji, mniejszym zużyciem energii albo lepszą orientacją nadgarstka. Właśnie z tego powodu coboty i stanowiska obsługujące kilka maszyn tak często dostają dodatkową oś jezdną.

Wskazówka: przy doborze robota lepiej sprawdzić, czy narzędzie dojedzie do wszystkich punktów procesu z właściwą orientacją, niż patrzeć wyłącznie na samą liczbę osi.

Dane rynkowe dobrze pokazują, dlaczego to ma znaczenie. W Polsce w 2023 roku pracowało 24 808 aktywnych robotów przemysłowych, czyli o 9% więcej rok do roku, a gęstość robotyzacji wyniosła 78 robotów na 10 000 pracowników przemysłu. Dla porównania Korea Południowa osiągnęła poziom 932, a Chiny zwiększyły gęstość z 49 do 246 w ciągu pięciu lat. Gdy firmy inwestują w roboty, bardzo szybko okazuje się, że sama obecność robota na hali nie rozwiązuje problemu. Rozwiązuje go dopiero dobrze dobrany układ osi.

Jakie są rodzaje osi robota?

Główne rodzaje osi robota to osie obrotowe i liniowe. Oś obrotowa realizuje ruch kątowy wokół określonej osi geometrycznej. Oś liniowa przesuwa człon, detal albo całą bazę robota po linii prostej. Ta różnica wpływa na cały charakter pracy maszyny: na zasięg, sztywność układu, sposób programowania i kształt przestrzeni roboczej.

W robotach kartezjańskich dominują osie liniowe X, Y i Z. W robotach SCARA najczęściej pracują dwie osie obrotowe w płaszczyźnie poziomej i jedna oś liniowa w pionie, czasem z dodatkową rotacją kołnierza. Z kolei roboty antropomorficzne opierają się głównie na osiach obrotowych, dlatego przypominają ludzkie ramię i nadgarstek.

Spotyka się też układy mieszane. Robot cylindryczny łączy jedną oś obrotową z dwiema osiami liniowymi, tworząc walcową przestrzeń roboczą. To rozwiązanie dobrze pasuje do wybranych operacji załadunku i pobierania, choć ma własne ograniczenia geometryczne, zwłaszcza w pobliżu osi centralnej.

Oś obrotowa zwykle poprawia zwrotność, a oś liniowa najczęściej zwiększa zasięg roboczy. Przy paletyzacji albo obsłudze kilku stanowisk różnica bywa bardzo praktyczna. Zauważyłem, że w projektach przemysłowych właśnie ten podział rozstrzyga o tym, czy robot pracuje swobodnie, czy przez cały cykl walczy z własną geometrią.

Wskazówka: w uporządkowanej strefie roboczej, z ruchem głównie po prostych, kinematyka kartezjańska albo SCARA często upraszcza trajektorie i skraca czas uruchomienia.

Jak numeruje się osie w robotach przemysłowych?

Osie w robotach przemysłowych numeruje się od bazy w stronę narzędzia. Taki porządek stosuje większość producentów, bo ułatwia programowanie, serwis, kalibrację i opis ruchu w dokumentacji technicznej. W modelowaniu kinematyki często wykorzystuje się konwencję Denavita-Hartenberga, w której kolejne osie opisują relacje między członami łańcucha kinematycznego.

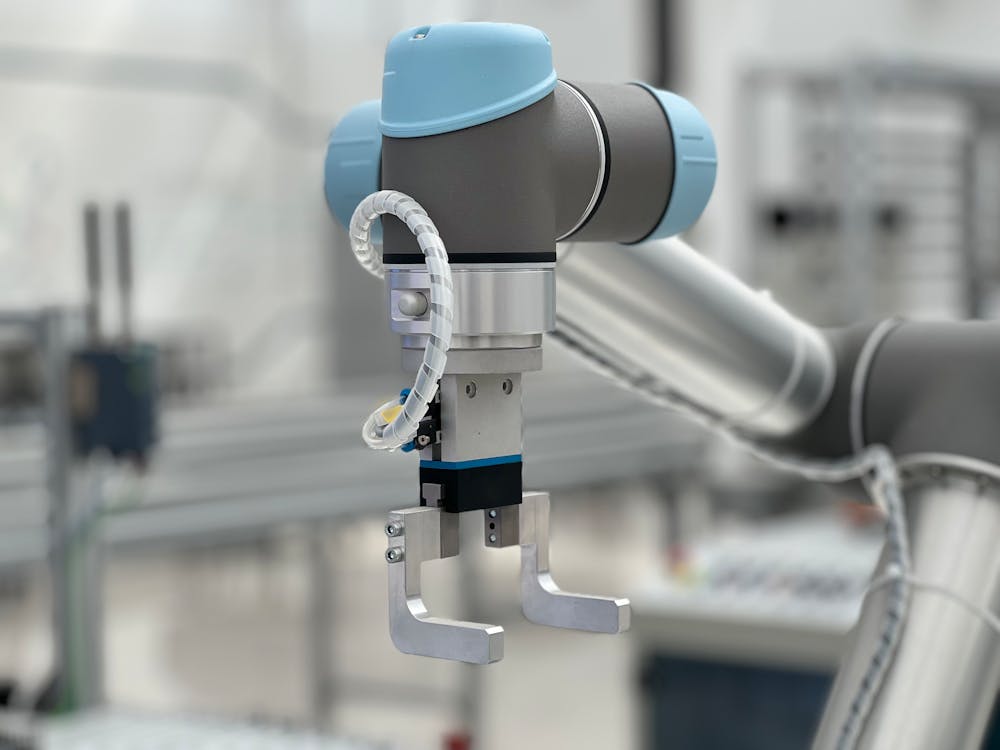

W klasycznym robocie 6-osiowym pierwsze trzy osie odpowiadają głównie za pozycję ramienia w przestrzeni, a osie 4, 5 i 6 ustawiają nadgarstek oraz orientację narzędzia. To rozdzielenie bywa bardzo pomocne przy diagnostyce. Gdy narzędzie dojeżdża do punktu, ale ustawia się pod złym kątem, problem najczęściej leży właśnie w części nadgarstkowej.

Najprostszy sposób czytania numeracji wygląda tak:

1. Oś 1 – obrót całego robota wokół podstawy.
2. Oś 2 – ruch głównego ramienia w górę i w dół lub w płaszczyźnie roboczej.
3. Oś 3 – wysunięcie albo dosunięcie ramienia.
4. Oś 4 – obrót nadgarstka wokół osi narzędzia.
5. Oś 5 – pochylenie nadgarstka.
6. Oś 6 – obrót narzędzia względem własnej osi.

W bardziej ścisłym ujęciu oś 1 opisuje rotację bazy, oś 2 i 3 prowadzą ramię do punktu roboczego, a osie 4–6 ustawiają TCP, czyli tool center point, względem detalu. TCP to umowny punkt roboczy narzędzia, na przykład końcówka chwytaka albo koniec palnika. Sterownik liczy trajektorię właśnie dla tego punktu.

Przy dodatkowych osiach zewnętrznych producenci zwykle stosują osobne oznaczenia, bo taki napęd nie należy do samego ramienia. W praktyce i tak trzeba myśleć o nim jak o części całego układu ruchu. Inaczej bardzo łatwo pomylić zasięg robota z zasięgiem całego stanowiska.

Czym różnią się osie wbudowane od zewnętrznych?

Osie wbudowane stanowią część ramienia robota. Osie zewnętrzne pracują poza ramieniem, ale sterownik synchronizuje je z ruchem manipulatora. Taką osią zewnętrzną może być tor jezdny, obrotnik, stół pozycjonujący albo przesuw detalu.

Różnica jest bardzo praktyczna. Osie wbudowane ustawiają narzędzie względem bazy robota, a osie zewnętrzne zmieniają położenie bazy albo detalu względem robota. W efekcie jedno stanowisko może obsłużyć długi detal, kilka maszyn albo kilka stref odkładania bez kupowania większego manipulatora.

Siódma oś to najczęściej właśnie zewnętrzny tor jezdny. Taki napęd przesuwa cały robot po szynie i rozszerza przestrzeń roboczą bez zwiększania długości ramienia. W cobotach daje to szczególnie dobry efekt, bo usuwa ograniczenie jednego, stałego miejsca pracy. Robot może wtedy obsługiwać więcej niż jedną komórkę albo pracować wzdłuż długiego stołu montażowego.

W bardziej zaawansowanych systemach dodatkowa oś daje też korzyść obliczeniową: sterownik dostaje więcej możliwych konfiguracji ruchu, więc łatwiej unika kolizji, osobliwości i niewygodnych ustawień nadgarstka. Brzmi technicznie, ale efekt jest bardzo przyziemny. Robot po prostu porusza się rozsądniej.

Wskazówka: przy długim detalu albo kilku stanowiskach roboczych zewnętrzna oś jezdna częściej daje lepszy rezultat niż zakup większego robota o większym udźwigu.

To widać również poza przemysłem. W Polsce działa już 43 ośrodki z robotami da Vinci, a dostępność takich systemów nadal pozostaje dużo mniejsza niż w USA czy w wielu krajach Europy. W 2023 roku na jeden robot da Vinci przypadało w Polsce około 897 tys. mieszkańców, podczas gdy w USA około 65 tys., a w Europie około 46 tys. Taki kontrast pokazuje, jak bardzo o możliwościach systemu decyduje nie sama obecność robota, lecz konfiguracja całego układu ruchu i jego dostępność w konkretnym zastosowaniu.

Jak układ osi wpływa na zastosowanie robota?

Układ osi decyduje o tym, do jakiego procesu robot pasuje najlepiej. Ten sam udźwig i ten sam zasięg katalogowy nie gwarantują, że maszyna poradzi sobie z danym zadaniem. O zastosowaniu rozstrzyga geometria ruchu, orientacja narzędzia, dostępność punktów i zachowanie robota w pobliżu przeszkód.

• Spawanie – wymaga płynnej trajektorii i stabilnej orientacji palnika.
• Montaż – wymaga precyzyjnego wejścia w ograniczoną przestrzeń.
• Paletyzacja – wymaga dużego zasięgu, powtarzalności i prostego toru ruchu.
• Obsługa maszyn – wymaga szybkiego dojścia do wnętrza obrabiarki i bezpiecznego wyjścia.

Robot 6-osiowy dobrze radzi sobie tam, gdzie narzędzie musi pracować pod wieloma kątami. Robot kartezjański wygrywa tam, gdzie liczy się ruch liniowy, prostota sterowania i przewidywalna geometria. SCARA świetnie sprawdza się w szybkim montażu i pick-and-place, bo zachowuje wysoką dynamikę w płaszczyźnie poziomej. Z kolei układy z osią zewnętrzną często przejmują zadania wielostanowiskowe.

W robotach antropomorficznych pojawiają się też osobliwości kinematyczne, nazywane singularnościami. To pozycje, w których macierz Jacobiego traci rangę, a sterownik przestaje jednoznacznie odwzorowywać prędkość narzędzia na prędkości osi. Brzmi jak temat z laboratorium. Niestety, w praktyce daje bardzo realne objawy: gwałtowne ruchy nadgarstka, spadek płynności, dziwne zachowanie przy orientacji narzędzia. Typowe przykłady to pozycja wyciągniętego ramienia albo współliniowość osi nadgarstka.

Roboty kartezjańskie i SCARA zwykle łatwiej utrzymują prostą geometrię ruchu i mają mniej problemów z takimi stanami. Z kolei roboty 6-osiowe dają dużo większą swobodę dojścia. Jak zwykle w inżynierii: coś za coś. I właśnie dlatego dobór osi zawsze trzeba odnosić do detalu, otoczenia, narzędzia i czasu cyklu, a nie do samej broszury producenta.

Dane z World Robotics dobrze to potwierdzają. Światowa liczba działających robotów przemysłowych przekroczyła 3 mln już w 2020 roku, a gęstość robotyzacji wzrosła do 126 robotów na 10 000 pracowników, podczas gdy w 2015 roku było to 66. Sam wzrost liczby instalacji niczego jeszcze nie wyjaśnia. Prawdziwa przewaga pojawia się wtedy, gdy robot ma układ osi dopasowany do procesu. Bez tego nawet drogi system będzie męczył programistę i operatora.

Jak sprawdzić, czy konfiguracja osi działa poprawnie?

1. Ustal geometrię zadania – określ punkty pobrania, odkładania i orientację narzędzia.
2. Zweryfikuj zakresy osi – sprawdź, czy każda oś dojedzie do skrajnych pozycji bez blokady mechanicznej.
3. Przetestuj trajektorię – uruchom ruch w tempie roboczym i obserwuj nadgarstek, ramię oraz elementy otoczenia.
4. Oceń zachowanie przy zmianie pozycji – sprawdź, czy robot nie wpada w pozycje graniczne i nie traci płynności.
5. Porównaj efekt z celem procesu – oceń, czy narzędzie utrzymuje wymaganą orientację i czy cykl mieści się w założonym czasie.

Poprawna konfiguracja osi ujawnia się na ruchu roboczym, a nie w katalogu. Specyfikacja producenta pokaże zasięg, udźwig i zakres obrotu, ale nie pokaże, czy robot w realnym procesie nie ustawia nadgarstka w skrajnej pozycji albo nie ociera się o osłonę przy zmianie orientacji.

Podczas testu dobrze obserwować trzy rzeczy: płynność trajektorii, rezerwę zakresów osi i stabilność orientacji TCP. Gdy robot wykonuje zadanie, ale nadgarstek pracuje blisko ograniczników albo ramię układa się nienaturalnie, konfiguracja jest zbyt ciasna. Taki układ zwykle działa poprawnie tylko na pojedynczym punkcie. W pełnym cyklu zaczyna sprawiać problemy.

W praktyce serwisowej szybkim tropem bywa też obserwacja zabudowy napędów. Liczbę osi często da się rozpoznać po liczbie pokryw serwo i sekcji mechanicznych, nawet wtedy, gdy sam silnik nie jest dobrze widoczny. To drobiazg, ale przy oględzinach stanowiska bywa zaskakująco pomocny.

Podsumowanie

Oś robota to niezależnie sterowany stopień swobody, który realizuje ruch obrotowy albo liniowy. To ona decyduje, jak manipulator zmienia położenie i orientację narzędzia. Liczba osi robota przekłada się na stopnie swobody, dostęp do detalu, elastyczność trajektorii i obszar pracy, ale sama liczba nie wystarcza do oceny przydatności maszyny.

W praktyce liczy się cały układ: rodzaj osi, ich numeracja, geometria ramienia, obecność osi zewnętrznych i podatność na osobliwości kinematyczne. Gdy te elementy są dobrze dobrane, robot pracuje płynnie i przewidywalnie. Gdy są dobrane źle, nawet rozbudowany system szybko pokazuje swoje ograniczenia. I właśnie dlatego zrozumienie, czym jest oś robota, tak mocno ułatwia wybór właściwej maszyny do konkretnego procesu.

FAQ

Q: Czy każda oś robota ma własny napęd?

A: Zwykle tak. Każda oś ma osobny serwonapęd albo osobny układ wykonawczy, dzięki czemu sterownik może kontrolować jej pozycję i prędkość niezależnie od pozostałych osi.

Q: Czy robot 7-osiowy zawsze działa szybciej niż 6-osiowy?

A: Nie. Siódma oś daje więcej swobody i lepsze obejście przeszkód, ale prędkość zależy od programu, masy elementów i parametrów napędów, nie od samej liczby osi.

Q: Czy oś liniowa może zastąpić dłuższe ramię robota?

A: W wielu zastosowaniach tak, bo przesuwa całą bazę lub detal i rozszerza obszar pracy. Nie zastąpi jednak ruchu nadgarstka, jeśli zadanie wymaga zmiany orientacji narzędzia.

Q: Czy osie robota zawsze liczy się od podstawy do narzędzia?

A: W praktyce tak właśnie robi się najczęściej. Taki porządek ułatwia programowanie, diagnostykę i opis kinematyki, choć konkretne nazwy osi zależą od producenta i konstrukcji.

Q: Czy liczba osi mówi, jak precyzyjny jest robot?

A: Sama liczba osi nie wystarcza. O precyzji decydują też przekładnie, czujniki, sztywność konstrukcji, kalibracja oraz jakość sterowania ruchem.
