Jak działa chwytak w robotyce?

Chwytak w robotyce działa jak wyspecjalizowana dłoń robota. Utrzymuje detal siłą, kształtem albo magnesem, więc pozwala przenosić element bez poślizgu i bez uszkodzeń. Jeśli chcesz zrozumieć jego budowę, sterowanie i dobór, znajdziesz tu konkrety.

Najważniejsze informacje z tego artykułu:

• Chwytak w robotyce ogranicza swobodę ruchu obiektu przez chwyt siłowy albo kształtowy.
• Typowy mechanizm chwytający ma napęd, układ przeniesienia ruchu i końcówkę roboczą.
• Chwytak może działać pneumatycznie, elektrycznie, podciśnieniowo albo magnetycznie.
• O skuteczności chwytu decydują tarcie, podciśnienie, adhezja i więzy geometryczne.
• Dobór chwytaka zależy od masy, kształtu, powierzchni i podatności obiektu.

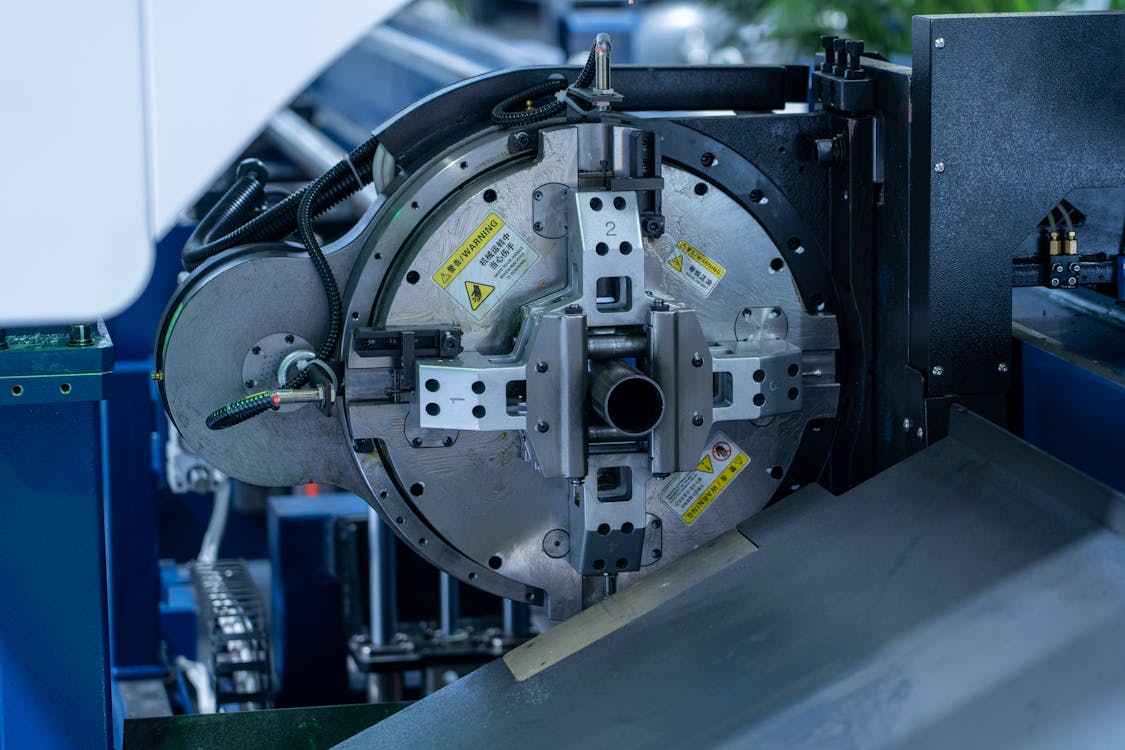

Jak działa chwytak w robotyce?

Chwytak w robotyce przejmuje kontrolę nad detalem przez ograniczenie jego stopni swobody, czyli możliwości przesuwu i obrotu. Właśnie na tym opiera się jego praca. Robot musi utrzymać element w zadanej pozycji podczas przyspieszania, hamowania i zmiany kierunku ruchu, a to wymaga stabilnego kontaktu między chwytakiem a obiektem.

Działają tu dwa podstawowe mechanizmy:

• chwyt siłowy – detal utrzymują tarcie, docisk, podciśnienie albo adhezja, czyli przyleganie powierzchni,
• chwyt kształtowy – szczęki, palce lub gniazdo tworzą więzy geometryczne i blokują ruch obiektu w określonych kierunkach.

Jak działa chwytak w robotyce w praktyce? Końcówka robocza najpierw dosuwa się do detalu, potem wytwarza siłę chwytu albo zamyka obiekt w dopasowanym kształcie, a układ sterowania kontroluje, czy chwyt rzeczywiście się udał. Gdy robot pracuje szybko, sam ciężar elementu przestaje być jedynym obciążeniem. Dochodzą siły bezwładności i siły odśrodkowe, dlatego detal, który na postoju trzyma się poprawnie, w ruchu potrafi się obrócić albo wysunąć. I właśnie wtedy zaczynają się kłopoty.

Mechanika chwytu sprowadza się do trzech powiązanych zjawisk: kontaktu, siły i stateczności. Kontakt wyznacza miejsca podparcia, siła odpowiada za utrzymanie przedmiotu, a stateczność decyduje, czy obiekt nie straci położenia przy ruchu robota. W modelach chwytu analizuje się nawet liczbę i rozmieszczenie punktów kontaktu. Dla obiektu poruszającego się w przestrzeni, czyli mającego 6 stopni swobody, stabilny chwyt zwykle wymaga kilku odpowiednio rozmieszczonych kontaktów.

W bardziej zaawansowanych konstrukcjach pojawiają się rozwiązania inspirowane ludzką dłonią. Badania chwytaków wielopalczastych z podatnymi palcami pokazują, że elastyczność palców poprawia dopasowanie do realnego kształtu przedmiotu i pomaga przy niepewnym ustawieniu detalu. To ważne, bo w produkcji detal rzadko czeka idealnie ustawiony.

Z czego składa się chwytak robota?

Chwytak robota tworzy zespół elementów, które razem odpowiadają za wytworzenie ruchu, przeniesienie siły i bezpośredni kontakt z detalem. Gdy którykolwiek z tych elementów działa źle, chwyt traci precyzję albo stabilność.

Typowa budowa chwytaka obejmuje:

• Napęd – elektryczny, pneumatyczny albo hydrauliczny, który wytwarza siłę roboczą.
• Mechanizm przeniesienia napędu – dźwignię, przekładnię, układ liniowy, klinowy albo zębaty, który przenosi ruch na palce lub ssawki.
• Końcówki chwytające – szczęki, palce, wkładki elastomerowe, przyssawki lub powierzchnie magnetyczne.
• Czujniki – detekcję położenia, siły albo podciśnienia, które potwierdzają poprawny chwyt.
• Elementy montażowe – adaptery, płytę przyłączeniową i przewody mediów roboczych.

Napęd generuje ruch, ale sam nie wystarcza. Mechanizm przeniesienia zamienia go na ruch liniowy, równoległy, kątowy albo nożycowy, zależnie od konstrukcji chwytaka. Z kolei końcówka chwytająca styka się z detalem, więc jej geometria, twardość i materiał mocno wpływają na bezpieczeństwo procesu. Miękka wkładka elastomerowa rozkłada nacisk inaczej niż stalowa szczęka. Przy cienkiej blasze albo delikatnym tworzywie robi to dużą różnicę.

W praktyce przemysłowej sama mechanika chwytaka nie zamyka tematu. Duże znaczenie ma też dokładność wzajemnego ustawienia chwytaka i obiektu. Nawet dobrze dobrane palce nie utrzymają stabilnie elementu, gdy robot podjedzie z błędem pozycjonowania, a strefa kontaktu okaże się zbyt mała. Zauważyłem, że właśnie ten detal bywa pomijany przy projektowaniu stanowiska, a później winę zrzuca się na chwytak.

Wskazówka: gdy detal ma ostrą krawędź albo cienką ściankę, lepiej sprawdza się końcówka o mniejszej twardości oraz test nacisku na rzeczywistym detalu, a nie wyłącznie na próbce katalogowej.

Jakie rodzaje chwytaków w robotyce działają inaczej?

Rodzaje chwytaków w robotyce różnią się źródłem siły, sposobem kontaktu z detalem i zakresem zastosowań. To właśnie technologia chwytu decyduje, czy robot poradzi sobie ze szkłem, kartonem, stalą, elektroniką albo nieregularnym odlewem.

Chwytak pneumatyczny wykorzystuje sprężone powietrze do otwierania i zamykania szczęk. Działa szybko i prosto, dlatego często trafia do aplikacji pick and place, pakowania oraz prostych operacji montażowych. Jego słabszą stroną pozostaje mniej precyzyjna regulacja siły docisku.

Chwytak elektryczny pracuje dzięki silnikowi i przekładni. Umożliwia dokładne sterowanie pozycją palców oraz siłą chwytu, więc dobrze obsługuje małe, kruche albo wrażliwe detale. Tam, gdzie liczy się powtarzalność i kontrola docisku, zwykle wygrywa z prostą pneumatyką.

Chwytak próżniowy utrzymuje detal przez różnicę ciśnień między ssawką a otoczeniem. Siła chwytu wynika z iloczynu różnicy ciśnienia i efektywnej powierzchni ssania. W danych katalogowych producenci często podają siłę dla około -600 mbar, bo taki poziom podciśnienia daje rozsądny kompromis między energią a skutecznością. Na materiałach szczelnych, takich jak szkło lub metal, układ działa bardzo dobrze. Przy tekturze, MDF i innych materiałach porowatych poziom podciśnienia zwykle obniża się do zakresu -200 do -400 mbar, a konstrukcję ssawki dopasowuje do przecieków.

Chwytak magnetyczny przyciąga element polem magnetycznym. Sprawdza się przy stali, blachach, półfabrykatach i detalach ferromagnetycznych. Nie poradzi sobie z aluminium, szkłem ani tworzywami, więc jego zastosowanie pozostaje mocno materiałowe.

Poza tym w robotyce pracują też chwytaki szczypcowe, nożycowe, przeciwstawne, adhezyjne oraz chwytaki ziarniste. Te ostatnie działają zaskakująco sprytnie. Elastyczna komora wypełniona granulatem dopasowuje się do przedmiotu, a po odessaniu powietrza ziarna zakleszczają się i usztywniają układ. Dzięki temu można pewnie chwytać obiekty o nieregularnym kształcie, z którymi klasyczne szczęki radzą sobie średnio.

Pojawiają się też rozwiązania bardziej zaawansowane, na przykład chwytaki wielopalczaste oraz prototypy z siłownikami ze stopów z pamięcią kształtu, czyli SMA. W takich konstrukcjach sterowanie przemieszczeniem palców daje większą swobodę manipulacji, choć układ staje się bardziej złożony.

Wskazówka: przy detalu o zmiennej masie lub zmiennej sztywności lepiej działa chwytak z regulacją siły, ponieważ stały docisk często kończy się poślizgiem albo odkształceniem elementu.

Jakie siły utrzymują detal w chwytaku?

Detal w chwytaku utrzymują tarcie, podciśnienie, siła magnetyczna, adhezja albo więzy geometryczne. Wybór mechanizmu zależy od materiału, kształtu i przebiegu ruchu robota.

W chwytaniu siłowym najważniejsza pozostaje relacja między siłą chwytu a obciążeniami działającymi na detal. Gdy robot przyspiesza, hamuje albo zmienia orientację przedmiotu, rosną siły bezwładności. Chwytak musi je pokonać z zapasem bezpieczeństwa. Dlatego masa detalu nigdy nie wystarcza do wyznaczenia chwytu. Potrzebna jest jeszcze analiza dynamiki ruchu.

W układzie próżniowym liczą się dwa parametry: różnica ciśnień oraz efektywna powierzchnia ssania. Im lepsze uszczelnienie kontaktu i im większa aktywna powierzchnia przyssawki, tym większa siła utrzymania. Na papierze wygląda to prosto, ale praktyka szybko weryfikuje założenia. Jedna rysa, pył na powierzchni albo zbyt miękki karton i układ zaczyna tracić szczelność.

W chwytaniu kształtowym detal utrzymuje geometria kontaktu. Palce, szczęki albo gniazdo odbierają obiektowi część stopni swobody, więc siła tarcia przestaje być jedynym zabezpieczeniem. To podejście dobrze sprawdza się przy tulejach, wałkach, korpusach i detalach z powtarzalną geometrią. W projektach dużych chwytaków spotyka się na przykład konstrukcje przeznaczone specjalnie do przenoszenia elementów klasy wałek o średnicy do 65 mm.

Przy detalach delikatnych duży docisk wcale nie rozwiązuje problemu. Często daje odwrotny efekt. Większa powierzchnia kontaktu i mniejszy nacisk jednostkowy lepiej chronią szkło, cienką blachę, karton czy elementy z tworzyw sztucznych. Myślę, że to jeden z częstszych błędów na etapie uruchomienia stanowiska: ktoś zwiększa siłę, bo detal się ślizga, a po chwili pojawiają się odkształcenia albo ślady na powierzchni.

Jak steruje się chwytakiem i jak łączy się go z robotem?

Chwytakiem steruje kontroler robota albo oddzielny sterownik urządzeń peryferyjnych. Układ wysyła sygnały otwarcia, zamknięcia, zmiany siły docisku, uruchomienia podciśnienia lub oddmuchu, a sensoryka potwierdza stan chwytu. Bez tej informacji zwrotnej robot działałby trochę na ślepo.

Proces wdrożenia prowadzę zwykle w takiej kolejności:

1. Określ masę, geometrię i materiał detalu.
2. Dobierz technologię chwytu do powierzchni i taktów pracy.
3. Sprawdź wymagany udźwig netto po odjęciu masy chwytaka od nośności robota.
4. Podłącz zasilanie, przewody mediów i sygnały sterujące.
5. Ustaw punkty pracy, prędkości i czasy otwarcia oraz zamknięcia.
6. Wykonaj testy z rzeczywistym detalem w kilku orientacjach.

Integracja z robotem obejmuje zwykle kilka warstw jednocześnie:

• zasilanie – elektryczne dla napędu i elektroniki,
• media robocze – sprężone powietrze albo próżnię,
• sygnały sterujące – wejścia i wyjścia cyfrowe lub komunikację przemysłową,
• sprzężenie zwrotne – czujniki położenia, siły, obecności detalu, ciśnienia lub podciśnienia.

W nowocześniejszych układach chwytak potrafi przekazać więcej niż prosty sygnał mam detal albo nie mam detalu. Sterownik odczytuje pozycję palców, poziom podciśnienia, przeciążenie osi chwytającej, a czasem nawet jakość kontaktu. To podnosi niezawodność procesu i skraca czas reakcji na błąd.

W praktyce problemy częściej wynikają z integracji niż z samej konstrukcji chwytaka. Za szybki profil ruchu osi, za długi czas reakcji zaworu, spadki ciśnienia, słaba filtracja powietrza albo źle dobrany oddmuch potrafią rozstroić stabilny proces. Chwytak wygląda wtedy na winnego, chociaż przyczyna siedzi kawałek dalej, w instalacji lub programie robota.

Wskazówka: przy chwytaku próżniowym duże znaczenie mają filtracja powietrza, wilgoć, obecność oleju oraz czasy ssania i oddmuchu, bo to one wpływają na stabilność chwytu, zużycie energii i tempo cyklu.

Gdzie stosuje się poszczególne chwytaki w przemyśle?

Chwytaki pracują wszędzie tam, gdzie robot pobiera, przenosi, ustawia, obraca albo odkłada detal. O wyborze decydują branża, typ materiału, wymagana delikatność obchodzenia się z obiektem oraz tempo pracy linii.

Chwytaki pneumatyczne często trafiają do pakowania, prostego montażu, sortowania i transportu międzyoperacyjnego. Dobrze obsługują krótkie, szybkie cykle i powtarzalne detale.

Chwytaki elektryczne sprawdzają się w elektronice, automatyce laboratoryjnej, montażu precyzyjnym i tam, gdzie ważna pozostaje kontrola siły. Drobny komponent elektroniczny albo delikatny element z tworzywa zwykle lepiej czuje się w elektrycznym chwytaku niż w prostej pneumatyce.

Chwytaki próżniowe dominują w pakowaniu, branży szklarskiej, przetwórstwie arkuszy, logistyce opakowań, a także w przemyśle spożywczym. Chwytają kartony, worki, blachy, tafle szkła i płyty, pod warunkiem że powierzchnia pozwala na skuteczne uszczelnienie.

Chwytaki magnetyczne pracują w obróbce metalu, magazynach stali, stanowiskach załadunku, hutnictwie i transporcie półfabrykatów. Liczy się tam szybkość pobrania i odporność na trudne warunki środowiskowe.

Coraz częściej spotyka się też systemy wielochwytakowe. Jeden robot ma kilka chwytaków albo wymienne końcówki i wykonuje różne operacje w jednym cyklu. To skraca czas pracy oraz pozwala korygować orientację detalu na stanowisku odkładczym. Ceną jest bardziej rozbudowane sterowanie i większa liczba punktów, które trzeba dobrze zsynchronizować.

Jak dobrać chwytak do kształtu, masy i struktury obiektu?

Dobór chwytaka zaczyna się od analizy detalu. Najpierw obiekt, potem katalog. Taka kolejność naprawdę oszczędza czas. Gdy ktoś robi odwrotnie, zwykle kończy z efektownym modelem chwytaka, który na stanowisku radzi sobie przeciętnie.

Przy doborze sprawdzam:

• Masa detalu – wyznacza wymaganą siłę i zapas bezpieczeństwa.
• Geometria – decyduje o liczbie punktów kontaktu i stabilności chwytu.
• Materiał powierzchni – wpływa na tarcie, szczelność i podatność na odkształcenie.
• Porowatość – ogranicza skuteczność podciśnienia przy tekturze, MDF i podobnych materiałach.
• Delikatność obiektu – wymusza miękkie wkładki albo regulację siły.
• Takt pracy – określa, czy chwytak zdąży otworzyć się i zamknąć w czasie cyklu.

Do tego dochodzą parametry całego układu manipulacyjnego. Robot ma określoną nośność, ale dla procesu liczy się udźwig netto, czyli nośność pomniejszona o masę chwytaka i osprzętu. Gdy ramię ma udźwig 12 kg, a sam chwytak waży 2 kg, na detal zostaje 10 kg. Brzmi oczywiście, a jednak ten błąd wraca zaskakująco często.

Dla gładkiej, płaskiej powierzchni zwykle dobrze sprawdza się chwytak próżniowy. Dla elementów nieregularnych lepszy bywa chwytak mechaniczny z dopasowanymi palcami albo konstrukcja adaptacyjna. Obiekt ferromagnetyczny otwiera drogę do chwytaka magnetycznego. Przy wałkach, tulejach i częściach obrotowych często wygrywa chwyt kształtowy, bo daje dobrą powtarzalność pozycjonowania.

Przy materiałach porowatych duże znaczenie ma czas budowania podciśnienia, czas oddmuchu, przeciek oraz realna powierzchnia kontaktu. Z kolei przy delikatnych detalach ważniejszy od maksymalnej siły chwytu staje się rozkład nacisku. Badania i doświadczenia z chwytakami podatnymi pokazują, że elastyczne palce lepiej kompensują odchyłki geometryczne i nierówności powierzchni.

Wskazówka: przy wątpliwości między dwoma typami chwytaków najwięcej daje próba na rzeczywistym detalu przy docelowej prędkości robota, bo katalog nie pokaże wpływu drgań, przyspieszeń i błędów ustawienia.

Jak sprawdzić, czy chwytak działa poprawnie?

Poprawnie działający chwytak utrzymuje detal przez cały cykl pracy – bez poślizgu, bez niekontrolowanego obrotu i bez uszkodzenia powierzchni. Sam test na postoju nie daje pełnej odpowiedzi, bo większość problemów ujawnia się dopiero podczas ruchu robota.

Objawy złego doboru albo złego ustawienia są dość czytelne:

• Detal przesuwa się w szczękach.
• Przyssawka nie utrzymuje podciśnienia.
• Robot zostawia ślad na delikatnej powierzchni.
• Element obraca się w trakcie transportu.
• System zgłasza błąd chwytu lub spadek ciśnienia.

Najpierw sprawdzam chwyt statyczny, czyli zachowanie detalu po zamknięciu szczęk albo uruchomieniu podciśnienia bez ruchu robota. Potem przechodzę do testu dynamicznego: pełna prędkość, zmiana orientacji, hamowanie, ponowne przyspieszenie. Dopiero taki test pokazuje, czy chwyt ma zapas stateczności.

Gdy pojawiają się problemy, zwiększenie siły docisku nie zawsze rozwiązuje sprawę. Często lepszy efekt daje większa powierzchnia kontaktu, inna geometria palców, korekta trajektorii, mniejsze przyspieszenie albo zmiana całej technologii chwytu. Wiem, brzmi mniej widowiskowo niż przekręcenie jednego parametru. Za to działa.

Chwytak w robotyce dobrze testować na kilku detalach z tej samej partii, bo różnice wymiarowe, chropowatość powierzchni i niewielkie odchyłki kształtu potrafią mocno zmienić zachowanie układu. Szczególnie w aplikacjach próżniowych i przy elementach cienkościennych.

Podsumowanie

Chwytak w robotyce odpowiada za pewne utrzymanie detalu podczas pracy ramienia robota. Działa siłowo albo kształtowo, a jego skuteczność zależy od napędu, mechanizmu przeniesienia ruchu, końcówki chwytającej oraz właściwego sterowania. Dobór trzeba oprzeć na masie, geometrii, powierzchni i strukturze materiału. Gdy te parametry się zgadzają, robot przenosi element stabilnie i bez zbędnych strat.

Faq

Q: Czy chwytak w robotyce zawsze potrzebuje czujników?

A: Nie zawsze, ale czujniki położenia, siły albo podciśnienia bardzo pomagają. Dają sygnał, czy detal został złapany i czy chwyt nie osłabł podczas ruchu.

Q: Czy jeden chwytak może obsługiwać różne detale?

A: Tak, jeśli ma regulację siły, wymienne palce albo adaptacyjne końcówki. Przy dużej różnorodności detali trzeba jednak sprawdzić stabilność każdego wariantu osobno.

Q: Czy chwytak próżniowy nadaje się do kartonu?

A: Tak, ale tylko wtedy, gdy karton nie jest zbyt porowaty i ssawka dobrze uszczelnia powierzchnię. Przy dużej chłonności trzeba ograniczyć podciśnienie i dobrać większą ssawkę.

Q: Czy chwytak magnetyczny może uszkodzić detal?

A: Może, jeśli pole magnetyczne jest za silne albo element ma cienką ściankę. Trzeba też pamiętać, że działa tylko na materiały ferromagnetyczne.

Q: Czy elektryczny chwytak zużywa mniej energii niż pneumatyczny?

A: Często tak, zwłaszcza gdy pracuje z dużą precyzją i bez stałego poboru sprężonego powietrza. Ostateczny bilans zależy jednak od cyklu pracy i wymagań stanowiska.
