Co to jest oś zewnętrzna robota?

Oś zewnętrzna robota rozszerza ruch robota przemysłowego poza jego własne przeguby i daje mu dodatkowy zakres pracy. W praktyce problemem bywa już samo dojście do detalu, a nie wykonanie ruchu, więc taka oś porządkuje cały proces. Jeśli chcesz szybko zrozumieć, jak działa i kiedy ma sens, czytaj dalej.

Najważniejsze informacje z tego artykułu:

• Oś zewnętrzna robota to dodatkowy układ ruchu poza ramieniem robota.
• Zwiększa zasięg roboczy i ułatwia dostęp do dużych lub trudnych detali.
• Najczęściej przyjmuje formę toru jezdnego, pozycjonera albo stołu obrotowego.
• Integruje się ją z kontrolerem robota i steruje synchronicznie z ruchem ramienia.
• Dodanie osi zewnętrznej wpływa na kinematykę, programowanie i dobór trajektorii.

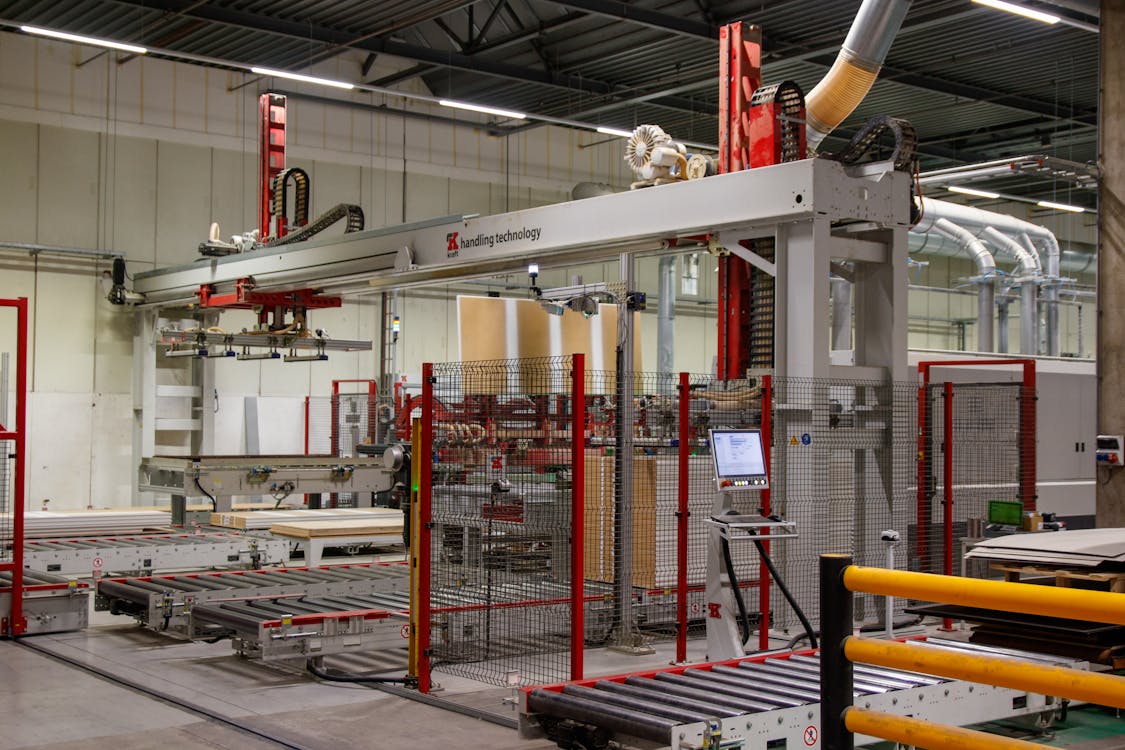

Czym jest oś zewnętrzna robota?

Oś zewnętrzna robota to dodatkowa oś kinematyczna, która pracuje poza standardowym ramieniem robota przemysłowego. Nie wchodzi do podstawowego układu sześciu osi manipulatora, ale współtworzy z nim jeden system ruchu. W praktyce taka oś przesuwa robota, obraca detal albo ustawia go w dogodnej pozycji do obróbki, spawania, montażu czy paletyzacji.

Co to jest oś zewnętrzna robota? To odrębny mechanizm liniowy lub obrotowy, sterowany z tego samego programu albo zintegrowanego kontrolera, który rozszerza przestrzeń roboczą stanowiska. W literaturze technicznej opisuje się ją jako osobną maszynę manipulacyjną współdziałającą z robotem. Do tej grupy należą między innymi tory jezdne i pozycjonery.

• Jest umieszczona poza głównym ramieniem robota.
• Wykonuje ruch liniowy albo obrotowy.
• Pracuje synchronicznie z robotem w jednym cyklu.
• Rozszerza zasięg, orientację narzędzia albo położenie detalu.
• Pomaga ominąć ograniczenia geometrii stanowiska i zasięgu ramienia.

W kategoriach kinematyki to dodatkowy stopień swobody. Robot przestaje być zamkniętym układem sześciu osi, a staje się układem rozszerzonym, często określanym jako 7+ osi. To ważne, bo w wielu aplikacjach sam ruch nadgarstka i przegubów nie rozwiązuje problemu. Kłopotem okazuje się dopiero dojście do punktu roboczego bez kolizji, bez utraty orientacji narzędzia i bez wchodzenia w skrajne pozycje przegubów.

Wskazówka: analizę osi zewnętrznej najlepiej zacząć od geometrii detalu, wymaganej trajektorii oraz tego, co ma się poruszać – robot, detal czy oba elementy jednocześnie.

Po co stosuje się oś zewnętrzną robota przemysłowego?

Oś zewnętrzna rozwiązuje bardzo konkretny problem: robot ma wykonać proces tam, gdzie samo ramię nie daje wygodnego, stabilnego i bezpiecznego dojścia. W zakładzie produkcyjnym liczy się to bardziej niż sama liczba osi. Gdy robot pracuje na granicy zasięgu, program szybko się komplikuje, rośnie ryzyko kolizji, a jakość toru ruchu zaczyna spadać.

Najczęściej takie rozwiązanie pojawia się przy detalach długich, ciężkich albo obrabianych z kilku stron. Wtedy dodatkowa oś przejmuje część ruchu i odciąża manipulator. Efekt bywa zaskakująco praktyczny: mniej skrajnych wychyleń, spokojniejsza kinematyka i łatwiejsze utrzymanie parametrów procesu.

Oś zewnętrzna przydaje się w takich zadaniach:

• Spawanie wieloosiowe dużych konstrukcji.
• Frezowanie i obróbka długich elementów.
• Paletyzacja i manipulacja detalami na rozległym obszarze.
• Obracanie detalu w celu utrzymania wygodnej pozycji roboczej.
• Obsługa kilku stanowisk jednym robotem.

W badaniach i opracowaniach konstrukcyjnych osie zewnętrzne opisuje się właśnie jako elementy, które kompensują ograniczenia kinematyczne robota i zwiększają użyteczną przestrzeń pracy. To dobrze widać na torach jezdnych. Sam robot nie staje się większy, ale całe stanowisko zyskuje nowy wymiar ruchu.

Wskazówka: gdy robot regularnie pracuje przy granicy zasięgu, dodatkowa oś częściej poprawia stabilność procesu niż kolejne korekty programu.

Jakie korzyści daje oś zewnętrzna robota?

• Większy zasięg roboczy robota.
• Lepsza dostępność trudnych punktów procesu.
• Mniejsze obciążenie skrajnych przegubów robota.
• Możliwość pracy na większych detalach bez przebudowy całego stanowiska.
• Łatwiejsze utrzymanie stałej orientacji narzędzia względem detalu.
• Mniejsze ryzyko wejścia w singularności, czyli konfiguracje utrudniające stabilne prowadzenie ruchu.

Najbardziej odczuwalna korzyść to większa przestrzeń robocza, ale równie ważna okazuje się jakość trajektorii. Robot nie musi dosięgać punktów kosztem nienaturalnych ustawień przegubów. Dzięki temu program pozostaje czytelniejszy, a tor ruchu bardziej przewidywalny.

W układach z jedną osią zewnętrzną przestrzeń robocza potrafi wzrosnąć nawet kilkukrotnie, zależnie od konstrukcji stanowiska, średnicy stołu obrotowego czy długości toru. Przy precyzyjnych procesach, takich jak frezowanie, dobrze skalibrowana oś zewnętrzna poprawia też kontrolę położenia narzędzia względem detalu. I właśnie wtedy różnica przestaje być teoretyczna.

Jakie są rodzaje osi zewnętrznych robota?

Najczęściej spotyka się tory jezdne, pozycjonery i stoły obrotowe. Każde z tych rozwiązań odpowiada na inny problem technologiczny. Jedno przesuwa robota, drugie obraca detal, a trzecie pozwala ustawić część w kilku osiach.

Tor jezdny działa jak siódma oś liniowa. Umożliwia przejazd robota wzdłuż stanowiska, co dobrze sprawdza się przy spawaniu długich konstrukcji, obsłudze wielu maszyn albo pracy na rozciągniętym obszarze. Pozycjoner z kolei obraca lub przechyla detal. To rozwiązanie mocno upraszcza prowadzenie narzędzia, bo detal trafia pod dogodnym kątem do palnika, frezu czy głowicy montażowej.

W praktyce przemysłowej często spotyka się pozycjonery typu L i H. Szczególnie w spawalnictwie pomagają one utrzymać poprawne położenie spoiny przez cały cykl. Z kolei stół dwuosiowy daje większą swobodę ustawienia części, ale stawia też wyższe wymagania wobec sterowania i kalibracji.

Badania nad nowymi konstrukcjami osi zewnętrznych obejmowały właśnie takie układy jak pozycjonery i maszyny lokomocyjne w formie torów jezdnych. To pokazuje, że nie są one dodatkiem w sensie umownym. To pełnoprawne elementy stanowiska z własną mechaniką, napędem i modelem kinematycznym.

Czym różni się oś zewnętrzna od osi wewnętrznych robota?

Osi wewnętrzne budują samo ramię robota. Oś zewnętrzna działa poza ramieniem i rozszerza jego pracę od zewnątrz. To zasadnicza różnica. Osie wewnętrzne odpowiadają za ruch przegubów, nadgarstka i narzędzia, natomiast oś zewnętrzna zmienia położenie bazy robota albo detalu.

• Osie wewnętrzne tworzą podstawowy łańcuch kinematyczny robota.
• Oś zewnętrzna pracuje poza tym łańcuchem, ale pozostaje z nim zsynchronizowana.
• Osie wewnętrzne częściej odpowiadają za orientację narzędzia.
• Oś zewnętrzna częściej odpowiada za rozszerzenie pola pracy albo ustawienie detalu.
• Awaria osi zewnętrznej zwykle wpływa na całe stanowisko, bo zakłóca wspólną trajektorię procesu.

Różnica pojawia się też na poziomie modelu matematycznego. W robotyce opis ruchu opiera się na kinematyce i transformacjach między układami współrzędnych. Dla osi zewnętrznej kontroler uwzględnia dodatkową transformację, czyli zmianę położenia wynikającą z przesunięcia lub obrotu tej osi. To właśnie dlatego robot z osią zewnętrzną wymaga innego podejścia do planowania ruchu niż zwykły robot 6-osiowy.

Dochodzi jeszcze kwestia redundancji. Gdy ten sam punkt można osiągnąć na kilka sposobów, układ zyskuje swobodę wyboru konfiguracji. Brzmi świetnie, ale to nie magia. Kontroler albo programista muszą zdecydować, który wariant ruchu daje mniejsze ryzyko kolizji, lepszą orientację narzędzia i spokojniejszą pracę napędów.

Wskazówka: przy porównywaniu rozwiązań patrz na funkcję ruchu, a nie wyłącznie na liczbę osi. Ta sama liczba osi potrafi dać zupełnie inną użyteczność stanowiska.

Jak integruje się i steruje osią zewnętrzną robota?

Oś zewnętrzną integruje się z kontrolerem robota tak, aby ramię i dodatkowy napęd realizowały jedną wspólną trajektorię. Operator nie steruje dwoma niezależnymi urządzeniami. Z punktu widzenia procesu pracuje jeden układ kinematyczny, nawet wtedy, gdy mechanicznie składa się z kilku maszyn.

Najczęściej stosuje się serwonapędy z enkoderami absolutnymi, na przykład resolverami lub interfejsami SSI. Taki układ pozwala odtworzyć pozycję po zaniku zasilania i utrzymać wysoką powtarzalność. W praktyce przemysłowej spotyka się napędy bezszczotkowe AC z przekładniami planetarnymi, bo zapewniają duży moment obrotowy i dobrą dynamikę ruchu.

Kroki integracji osi zewnętrznej wyglądają zwykle tak:

1. Określ zakres ruchu i wymagany udźwig stanowiska.
2. Dobierz typ osi – liniową albo obrotową.
3. Zamontuj mechanikę i sprawdź geometrię bazową.
4. Podłącz napęd do kontrolera robota.
5. Wykonaj kalibrację zera i pomiarów referencyjnych.
6. Ustal sposób synchronizacji trajektorii z programem robota.
7. Przetestuj ruch z niską prędkością i sprawdź kolizje.
8. Zweryfikuj zachowanie układu w pełnym cyklu produkcyjnym.

Najwięcej problemów pojawia się zwykle przy kalibracji i odniesieniach geometrycznych. Sama mechanika potrafi wyglądać świetnie, a mimo to tor ruchu pozostaje niestabilny. Powód jest prosty: błąd punktu zerowego, luz przekładni, niewłaściwy kierunek osi albo źle zdefiniowana relacja między osią a TCP narzędzia rozwalają synchronizację szybciej niż kiepska śruba montażowa.

W zaawansowanych systemach wykorzystuje się także symulację w wirtualnym kontrolerze, żeby jeszcze przed uruchomieniem sprawdzić wzajemne położenia, czasy ruchu i ryzyko kolizji. To oszczędza sporo nerwów, zwłaszcza gdy stanowisko ma duży pozycjoner lub długi tor jezdny.

Wskazówka: po uruchomieniu najwięcej mówi test przy niskiej prędkości. Wtedy najszybciej widać błąd synchronizacji, opóźnienie napędu albo zły model geometrii.

Jak oś zewnętrzna wpływa na programowanie i kinematykę?

Dodanie osi zewnętrznej zmienia sposób programowania, ponieważ robot przestaje być prostym układem 6-osiowym. Program obejmuje już rozszerzoną kinematykę, w której pozycja narzędzia zależy równocześnie od ruchu ramienia i ruchu osi zewnętrznej.

W praktyce kontroler liczy trajektorię dla całego systemu. Uwzględnia położenie TCP, pozycję detalu, pozycję osi zewnętrznej i ograniczenia mechaniczne. To właśnie dlatego przy programowaniu pojawia się więcej zależności między bazami, offsetami i układami współrzędnych. Jedno przesunięcie w osi zewnętrznej potrafi całkowicie zmienić konfigurację przegubów ramienia.

• Trzeba zdefiniować dodatkową oś w modelu stanowiska.
• Trzeba poprawnie ustawić bazy, offsety i punkty referencyjne.
• Trzeba zsynchronizować ruch robota i osi zewnętrznej w czasie rzeczywistym.
• Trzeba kontrolować kolizje między robotem, osią i detalem.
• Trzeba sprawdzać trajektorie w różnych pozycjach detalu i różnych konfiguracjach osi.

Od strony teorii ruchu taki układ wprowadza redundancję, czyli więcej stopni swobody niż wynika z samego zadania. To pomaga omijać singularności i poprawiać dostępność punktów, ale jednocześnie komplikuje wybór najlepszej konfiguracji. Kontroler rozszerza wtedy Jakobian układu i rozdziela ruch pomiędzy przeguby ramienia oraz oś zewnętrzną. Dzięki temu robot może osiągnąć ten sam punkt inaczej niż wcześniej, czasem znacznie spokojniej.

W precyzyjnych aplikacjach, takich jak frezowanie czy cięcie, duże znaczenie ma kalibracja osi zewnętrznej względem narzędzia i detalu. Stosuje się pomiary laserowe oraz kompensację błędów geometrycznych, luzu czy rozszerzalności cieplnej materiału. W takich procesach drobne odchylenie szybko zamienia się w realny błąd na detalu. I wtedy żadna ładna symulacja nie uratuje wyniku.

Widziałem to nieraz przy wdrożeniach: sama instalacja przebiegała spokojnie, a problemy zaczynały się dopiero wtedy, gdy program miał pracować powtarzalnie przez całą zmianę. Dlatego dobry model kinematyczny i poprawna kalibracja znaczą dla osi zewnętrznej więcej niż efektowna mechanika.

Jak sprawdzić, czy oś zewnętrzna działa dobrze?

Dobrze działająca oś zewnętrzna porusza się płynnie, utrzymuje powtarzalność i nie rozjeżdża trajektorii robota. W praktyce ocena nie kończy się na tym, czy napęd rusza. Liczy się zachowanie całego układu pod obciążeniem i w pełnym cyklu pracy.

Kontrolę wykonaj krok po kroku:

1. Sprawdź luz mechaniczny i stan prowadnic albo łożysk.
2. Zweryfikuj zerowanie osi i poprawność kierunku ruchu.
3. Porównaj pozycję zadaną z rzeczywistą na całym zakresie.
4. Uruchom pełną trajektorię z obniżoną prędkością.
5. Oceń płynność ruchu i stabilność TCP.
6. Sprawdź, czy robot nie zbliża się do granic singularności.
7. Potwierdź powtarzalność po kilku cyklach z rzędu.

Objawy problemów są dość charakterystyczne: skoki pozycji, opóźnienia, nierówny tor narzędzia, drgania albo niezgodność między symulacją a rzeczywistym ruchem. Wtedy najczęściej winne okazują się kalibracja, błędny model geometryczny, luzy w przekładni lub źle ustawione parametry sterowania.

Przy dużych osiach zewnętrznych znaczenie ma też mechanika stanowiska. Masa stołu, średnica pozycjonera, długość toru, a nawet fundament wpływają na drgania własne układu. W dokumentacjach technicznych takich rozwiązań uwzględnia się posadowienie, naciski na podłoże i tłumienie rezonansów. To nie detal montażowy, tylko warunek stabilnej pracy, zwłaszcza przy ciężkich detalach i dynamicznych przejazdach.

Gdy układ działa poprawnie, ruch osi zewnętrznej nie wygląda jak osobny, doklejony etap. Całość zachowuje się spójnie. Robot i dodatkowa oś po prostu wykonują wspólne zadanie.

Podsumowanie

Oś zewnętrzna robota to dodatkowa oś ruchu, która rozszerza możliwości robota przemysłowego poza jego własne ramię. Najczęściej spotkasz ją jako tor jezdny, pozycjoner albo stół obrotowy. Rozwiązanie zwiększa zasięg roboczy, poprawia dostęp do detalu i zmienia sposób programowania całego stanowiska. W dobrze zaprojektowanym układzie robot i oś zewnętrzna pracują synchronicznie, więc proces staje się stabilniejszy i łatwiejszy do opanowania.

FAQ

Q: Czy oś zewnętrzna zawsze musi mieć osobny napęd?

A: Zwykle tak, bo osobny napęd daje niezależne sterowanie i lepszą synchronizację z robotem. W praktyce najczęściej stosuje się serwonapędy elektryczne z własnym układem sprzężenia zwrotnego.

Q: Czy robot bez osi zewnętrznej może pracować na dużym detalu?

A: Może, ale zwykle z większymi ograniczeniami. Ramię szybciej dochodzi do granic zasięgu, a program staje się mniej wygodny i trudniejszy do utrzymania.

Q: Czy oś zewnętrzna wymaga osobnego programu?

A: Nie zawsze. Często pracuje w jednym programie z robotem, lecz program musi uwzględniać jej pozycję, zakres ruchu i sposób synchronizacji.

Q: Czy tor jezdny i pozycjoner pełnią tę samą rolę?

A: Nie. Tor jezdny przesuwa robota, a pozycjoner obraca lub ustawia detal. Oba rozwiązania rozszerzają stanowisko, ale robią to w inny sposób.

Q: Czy oś zewnętrzna może pogorszyć stabilność stanowiska?

A: Tak, jeśli źle dobierzesz fundament, geometrię albo parametry ruchu. Duża masa i błędna kalibracja mogą wprowadzić drgania i spadek dokładności.
