Co to jest napęd robota?

Napęd robota odpowiada za ruch każdego przegubu i decyduje o tym, czy manipulator wykona trajektorię płynnie, czy zacznie gubić pozycję. W praktyce źle dobrany układ napędowy szybko ujawnia luzy, drgania albo problemy z powtarzalnością. Poniżej pokazuję, jak działa taki system i czym kierować się przy wyborze.

Najważniejsze informacje z tego artykułu:

• Napęd robota zamienia energię na ruch osi manipulatora.
• Najczęściej stosuje się napędy elektryczne, elektrohydrauliczne i pneumatyczne.
• Typowy układ obejmuje silnik, przekładnię, enkoder i sterowanie.
• Dobór napędu zależy od dokładności, prędkości, obciążenia i kosztów eksploatacji.
• Zastosowanie napędu trzeba dopasować do branży, zadania i warunków pracy.

Czym jest napęd robota?

Napęd robota to zespół mechaniczno-energetyczny, który wprawia w ruch pojedynczy stopień swobody manipulatora. Mówiąc prościej: odpowiada za to, żeby konkretna oś robota obróciła się albo przesunęła dokładnie tak, jak zaplanował sterownik. Bez napędu ramię, chwytak czy suwak pozostają nieruchome, a robot nie wykonuje żadnej użytecznej pracy.

Każda oś robota ma własny napęd albo własny tor napędowy. Ten układ przetwarza energię elektryczną, hydrauliczną lub pneumatyczną na ruch obrotowy albo liniowy, a następnie przenosi go na mechanikę maszyny. W efekcie zmienia się położenie efektora końcowego, czyli na przykład chwytaka, palnika spawalniczego, głowicy dozującej lub narzędzia montażowego.

Od napędu zależy znacznie więcej niż sama możliwość ruchu. To on w praktyce współdecyduje o tym, jaką robot osiągnie prędkość, przyspieszenie, sztywność, nośność i powtarzalność pozycjonowania. W precyzyjnych aplikacjach te różnice widać natychmiast. Jeden układ prowadzi TCP stabilnie po zadanej trajektorii, a drugi przy zmianie obciążenia zaczyna wprowadzać drgania lub odchyłki.

Napęd robota działa podobnie do układu mięśniowego, ale porównanie kończy się szybko, bo w automatyce liczy się matematyka ruchu. Sterownik analizuje położenie zadane i rzeczywiste, a potem koryguje moment, prędkość albo ciśnienie. Dobrze dobrany napęd nie tylko porusza osią, lecz utrzymuje kontrolę nad ruchem w całym cyklu pracy.

Co powinien zapewnić napęd robota:

• Precyzyjne pozycjonowanie osi.
• Powtarzalny ruch pod zmiennym obciążeniem.
• Odpowiednią prędkość i przyspieszenie.
• Bezpieczne przeniesienie momentu na mechanikę robota.
• Współpracę ze sterowaniem i sprzężeniem zwrotnym.

Wskazówka: przy ocenie robota do zakupu albo modernizacji najlepiej sprawdzać cały tor ruchu – od sterownika, przez napęd i przekładnię, aż po rzeczywiste zachowanie osi pod obciążeniem.

Jakie są główne rodzaje napędów robota?

W robotyce stosuje się trzy podstawowe grupy napędów – elektryczne, elektrohydrauliczne i pneumatyczne. Podział wynika z rodzaju energii wejściowej i z tego, w jaki sposób układ zamienia ją na ruch. Każda technologia ma własną charakterystykę dynamiczną, dokładność pozycjonowania i ograniczenia eksploatacyjne.

W praktyce wybór technologii zależy od parametrów ruchu oraz od warunków procesu. Przy precyzyjnym montażu wygrywa zwykle elektryka. Przy bardzo dużych obciążeniach przewagę zyskuje hydraulika. Pneumatyka dobrze radzi sobie tam, gdzie ruch jest prosty, krótki i ma charakter otwórz-zamknij.

Jak działają napędy elektryczne?

Napędy elektryczne dominują we współczesnej robotyce przemysłowej, ponieważ dają bardzo dobrą kontrolę położenia, wysoką sprawność i szerokie możliwości regulacji. Najczęściej pracują tu serwomotory AC albo silniki bezszczotkowe BLDC. Sterownik napędu, nazywany też serwowzmacniaczem, reguluje prąd, prędkość i pozycję w kilku pętlach sprzężenia zwrotnego.

Położenie osi kontroluje enkoder, często o bardzo wysokiej rozdzielczości. To on przekazuje do sterownika informację, gdzie dokładnie znajduje się wał silnika albo oś wyjściowa. Dzięki temu robot potrafi szybko zmieniać kierunek, kompensować odchyłki i utrzymywać trajektorię nawet podczas dynamicznej pracy. W precyzyjnych aplikacjach dokładność ruchu schodzi poniżej 0,1 mm, a czasem dużo niżej.

Sam silnik rzadko pracuje bezpośrednio z osią robota. Zwykle współpracuje z przekładnią planetarną, harmoniczną albo z napędem bezpośrednim. Przekładnia zmienia prędkość i moment, a przy dobrze dobranej konstrukcji ogranicza luz kątowy. To ważne, bo nawet mocny silnik niewiele da, gdy mechanika wprowadza backlash, czyli luz zwrotny.

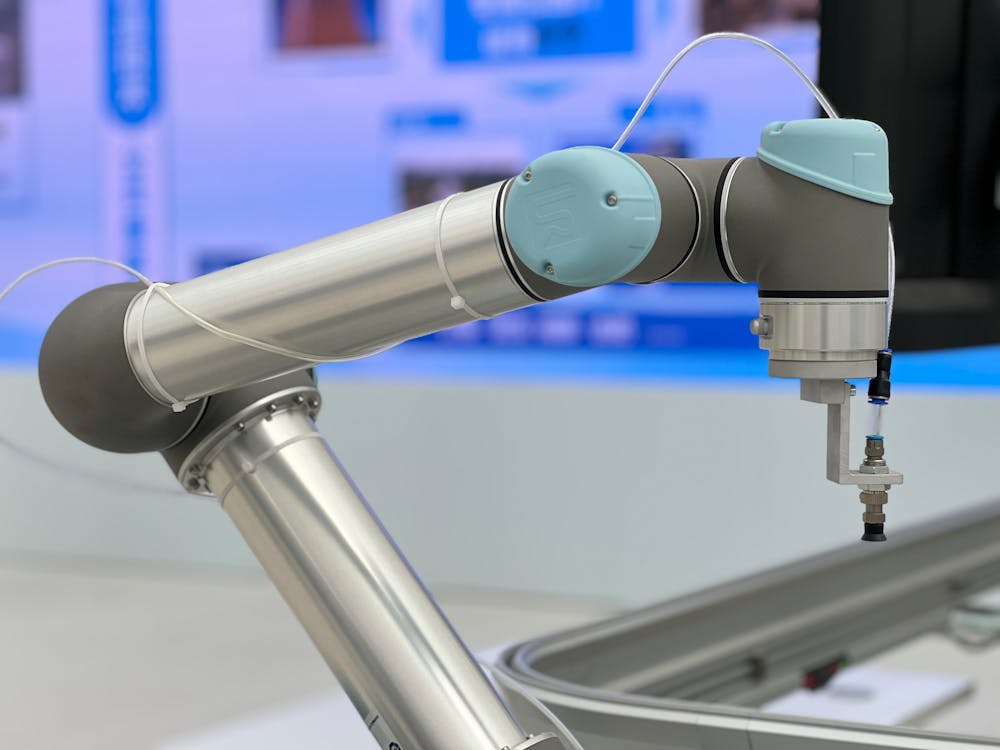

Napędy elektryczne dobrze sprawdzają się w robotach 6-osiowych, układach pick-and-place, cobotach, portalach liniowych i maszynach montażowych. W takich systemach liczą się powtarzalność, płynność ruchu i szybka regulacja. Dodatkową zaletą pozostaje możliwość odzysku części energii podczas hamowania, co obniża zużycie energii przy częstych zmianach prędkości.

Napędy elektryczne – zalety i ograniczenia:

• Wysoka sprawność – często przekracza 90%.
• Dobra powtarzalność – ułatwia precyzyjne pozycjonowanie.
• Zaawansowane sterowanie – dobrze współpracują z nowoczesnymi kontrolerami ruchu.
• Niższy hałas pracy – poprawia komfort na stanowisku.
• Wrażliwość na przeciążenia cieplne – zły dobór szybko kończy się przegrzewaniem i spadkiem parametrów.

Jak działają napędy elektrohydrauliczne?

Napędy elektrohydrauliczne wykorzystują ciecz roboczą pod ciśnieniem, najczęściej olej hydrauliczny, aby wytworzyć duży moment lub siłę. Pompa buduje ciśnienie, zawór proporcjonalny albo serwoklapka dozuje przepływ, a siłownik lub silnik hydrauliczny zamienia energię cieczy na ruch. Ponieważ ciecz jest praktycznie nieściśliwa, układ dobrze utrzymuje stabilność pod dużym i zmiennym obciążeniem.

To właśnie dlatego hydraulika trafia do robotów i manipulatorów o wysokiej nośności. Gdy aplikacja obejmuje duże masy, skokowe zmiany obciążenia albo ciężkie warunki pracy, napęd elektrohydrauliczny zachowuje stabilność lepiej niż wiele układów elektrycznych. Przy dobrze zaprojektowanym sterowaniu potrafi utrzymywać bardzo dobrą dokładność oraz krótki czas reakcji.

Hydraulika ma jednak swoją cenę. Układ wymaga szczelności, filtracji, kontroli temperatury oleju, serwisu uszczelnień i regularnej diagnostyki. W praktyce awarie często wynikają nie z samego siłownika, lecz z zabrudzonego medium, zużytej pompy albo niewłaściwej kompensacji pulsacji ciśnienia. Zauważyłem nieraz, że właśnie te elementy decydowały o jakości pracy bardziej niż nominalna siła układu.

Napędy elektrohydrauliczne – zalety i ograniczenia:

• Duża siła i wysoki moment – dobre dla ciężkich aplikacji.
• Stabilność prędkości – także przy gwałtownych zmianach obciążenia.
• Szybka odpowiedź układu – przydatna w ruchach dynamicznych.
• Rozbudowany serwis – filtracja, uszczelnienia i medium robocze wymagają stałej kontroli.
• Straty cieplne – układ nagrzewa się i wymaga nadzoru termicznego.

Jak działają napędy pneumatyczne?

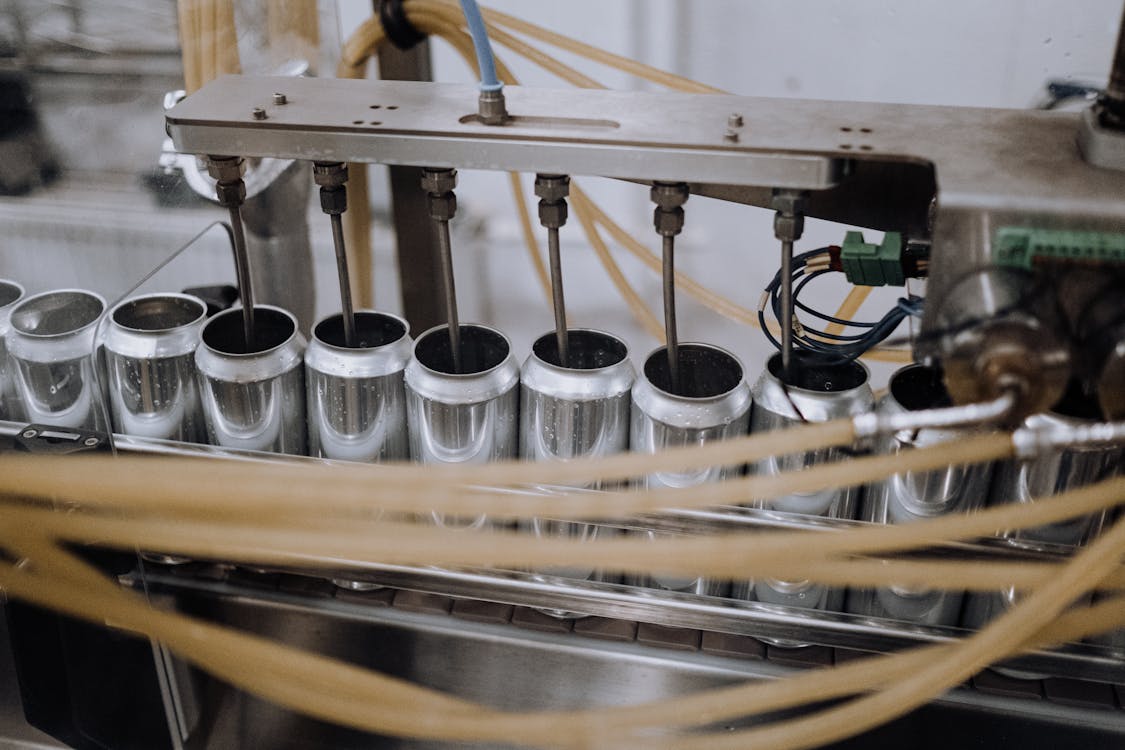

Napędy pneumatyczne korzystają ze sprężonego powietrza, najczęściej w zakresie kilku barów, oraz z siłowników jedno- lub dwustronnego działania. Powietrze przesuwa tłok, a ten wykonuje ruch liniowy. Po dodaniu odpowiedniej mechaniki układ może otwierać chwytak, przesuwać element roboczy albo przełączać położenie modułu wykonawczego.

Największą zaletą pneumatyki pozostaje prostota i szybkość prostych ruchów. Chwytak ma się zamknąć, detal ma zostać zepchnięty, ogranicznik ma wysunąć się w ułamku sekundy. W takich zadaniach pneumatyka radzi sobie dobrze i zwykle kosztuje mniej niż rozbudowany serwonapęd. Problem pojawia się wtedy, gdy aplikacja wymaga dokładnego pozycjonowania. Sprężystość powietrza wprowadza histerezę, a ta utrudnia stabilne prowadzenie osi po zadanej trajektorii.

Dlatego napędy pneumatyczne najczęściej pracują pomocniczo. Ramię robota porusza się elektrycznie, a chwytak zaciska detal pneumatycznie. Taki układ hybrydowy spotyka się bardzo często i ma to sens. Szybkie binarne ruchy pneumatyki dobrze uzupełniają precyzyjne sterowanie osi elektrycznych.

Napędy pneumatyczne – zalety i ograniczenia:

• Prosta konstrukcja – ułatwia wdrożenie i naprawy.
• Szybkie ruchy przełączające – dobre dla chwytaków i prostych mechanizmów.
• Niski koszt elementów wykonawczych – opłacalny w nieskomplikowanych aplikacjach.
• Ograniczona precyzja – utrudnia dokładne pozycjonowanie osi.
• Hałas i straty energii na sprężaniu – pogarszają efektywność całego układu.

Wskazówka: gdy aplikacja wymaga powtarzalnej trajektorii TCP i małego błędu pozycjonowania, pneumatyka sprawdza się głównie w chwytaku albo w prostym module pomocniczym, a nie jako główny napęd osi.

Z jakich elementów składa się układ napędowy robota?

Typowy układ napędowy robota obejmuje element wykonawczy, przekładnię, czujnik sprzężenia zwrotnego, sterownik oraz zabezpieczenia. Te części tworzą jeden system. Gdy jeden element pracuje słabo, cała oś traci dokładność, sztywność albo dynamikę.

Najczęstsze elementy napędu robota:

• Silnik lub siłownik – wytwarza ruch i moment.
• Przekładnia – zmienia prędkość oraz moment na osi.
• Enkoder – mierzy pozycję i prędkość.
• Sterownik napędu – oblicza sygnał sterujący.
• Elementy bezpieczeństwa – chronią przed przeciążeniem i utratą pozycji.

Silnik elektryczny, siłownik hydrauliczny albo siłownik pneumatyczny odpowiada za generowanie ruchu. Przekładnia dopasowuje ten ruch do wymagań osi, czyli zwiększa moment, zmniejsza prędkość lub poprawia sterowalność. W robotyce często pracują przekładnie planetarne i harmoniczne, bo dobrze łączą kompaktowe wymiary z dużym przełożeniem.

Enkoder, rezolwer albo tachogenerator dostarcza danych o rzeczywistym położeniu oraz prędkości. Sterownik porównuje te dane z wartością zadaną i natychmiast koryguje pracę napędu. To właśnie sprzężenie zwrotne odróżnia precyzyjny serwonapęd od prostego mechanizmu, który po prostu się porusza.

W bardziej wymagających robotach dochodzą hamulce bezpieczeństwa, czujniki temperatury, układy chłodzenia, sprzęgła, prowadnice oraz ograniczniki przeciążeniowe. Kompletność całego układu decyduje o tym, czy robot utrzyma pozycję po zatrzymaniu, czy zacznie pracować z luzem i drganiami.

Wskazówka: po uruchomieniu robota dobrze obserwować temperaturę napędu, zachowanie osi przy hamowaniu, pojawiający się luz oraz to, czy pozycja wraca dokładnie do punktu bazowego.

Jak napęd robota wprawia mechanizm w ruch?

Napęd robota wprawia mechanizm w ruch przez zamianę energii wejściowej na kontrolowany moment obrotowy albo przesuw liniowy. Potem ten ruch przechodzi przez elementy mechaniczne osi, czyli przekładnie, śruby kulowe, koła zębate, pasy, prowadnice lub przeguby. Sam silnik nie załatwia wszystkiego. Ostateczny efekt zawsze powstaje we współpracy napędu, sterowania i mechaniki.

W robocie przegubowym sterownik wyznacza zadaną trajektorię TCP, czyli tor ruchu punktu centralnego narzędzia. Następnie przelicza ją na ruch poszczególnych osi. Każdy napęd otrzymuje własne polecenie położenia, prędkości albo momentu. Czujnik odczytuje stan rzeczywisty, a regulator w pętli sterowania koryguje odchyłkę. Ten proces zachodzi stale, często z częstotliwością rzędu setek lub tysięcy cykli na sekundę.

W osi obrotowej napęd przekazuje ruch przez przekładnię na przegub. W osi liniowej może obracać śrubę kulową, przesuwać pas zębaty albo poruszać wózek bezpośrednio. Mechanizm działa poprawnie wtedy, gdy moment napędowy, bezwładność układu i charakter ruchu są ze sobą zgodne. Gdy nie są, robot zaczyna szarpać, gubić pozycję albo przegrzewać napęd.

Jak przebiega ten proces w praktyce:

1. Układ sterowania wyznacza zadaną pozycję, prędkość albo moment.
2. Napęd otrzymuje sygnał sterujący.
3. Czujnik sprzężenia zwrotnego odczytuje rzeczywiste położenie lub prędkość.
4. Sterownik porównuje wartość zadaną z rzeczywistą.
5. Regulator koryguje prąd, przepływ albo ciśnienie.
6. Oś osiąga pozycję docelową i utrzymuje ruch zgodny z trajektorią.

W zaawansowanych robotach sterowanie uwzględnia jeszcze dynamikę manipulatora, czyli wpływ mas, bezwładności, sił Coriolisa i grawitacji. Brzmi sucho, ale efekt jest bardzo praktyczny: oś nie walczy z własną mechaniką, tylko porusza się płynniej i dokładniej. Właśnie dlatego dwa roboty o podobnej mocy mogą pracować zupełnie inaczej.

Wskazówka: gdy robot traci pozycję pod obciążeniem, najpierw dobrze sprawdzić moment na osi, bezwładność i przekładnię, a dopiero później szukać winy wyłącznie w parametrach regulatora.

Jakie są różnice między napędami w robotyce?

Najważniejsze różnice dotyczą dokładności pozycjonowania, dostępnej siły, sprawności energetycznej, stabilności pod obciążeniem i kosztów utrzymania. To one rozstrzygają, czy dany napęd sprawdzi się w precyzyjnym montażu elektroniki, w paletyzacji, czy może w ciężkim manipulatorze technologicznym.

Napęd elektryczny daje najlepszy kompromis między precyzją, dynamiką i łatwością sterowania. Napęd elektrohydrauliczny wygrywa tam, gdzie liczy się bardzo duża siła i odporność na skoki obciążenia. Pneumatyka pozostaje szybka i prosta, ale przegrywa tam, gdzie wymagana jest dokładna trajektoria lub mały błąd pozycjonowania.

Różnice widać też w energetyce. Napędy elektryczne zwykle osiągają najwyższą sprawność i dobrze współpracują z hamowaniem rekuperacyjnym, czyli odzyskiem energii podczas wytracania ruchu. Hydraulika część energii zamienia w ciepło, a pneumatyka traci ją na sprężaniu powietrza i nieszczelnościach. Z pozoru drobiazg, ale przy pracy wielozmianowej rachunek staje się bardzo konkretny.

W wielu systemach najlepiej wypada rozwiązanie mieszane. Osie główne pracują elektrycznie, a chwytak albo zacisk pneumatycznie. Taki układ porządkuje koszty i parametry pracy bez sztucznego komplikowania całej maszyny.

Na co patrzeć przy porównaniu:

• Dokładność pozycjonowania – ważna przy montażu i kontroli jakości.
• Udźwig i moment – ważne przy ciężkich detalach.
• Sprawność energetyczna – ważna przy pracy wielozmianowej.
• Obsługa serwisowa – ważna tam, gdzie przestój kosztuje dużo.
• Hałas i bezpieczeństwo – ważne w laboratoriach i stanowiskach współpracujących.

Gdzie stosuje się konkretne napędy robota?

Rodzaj napędu dobiera się do procesu, branży i warunków pracy. W jednym zakładzie liczy się mikrometry i czystość, w innym odporność na duże obciążenia, a jeszcze gdzie indziej prosty ruch wykonywany tysiące razy na zmianę. Dlatego pytanie o to, jaki napęd jest najlepszy, bez kontekstu zwykle nie ma dobrej odpowiedzi.

Napędy elektryczne dominują w elektronice, automatyce montażowej, logistyce, pakowaniu i w większości robotów przemysłowych. Tam znaczenie ma wysoka powtarzalność, płynny ruch, łatwa integracja z systemem sterowania i niski poziom hałasu. Dobrze radzą sobie również w robotach współpracujących, gdzie kontrola prędkości i momentu ma bezpośredni wpływ na bezpieczeństwo.

Napędy elektrohydrauliczne spotyka się częściej w maszynach specjalnych, ciężkich manipulatorach, prasach, stanowiskach technologicznych oraz tam, gdzie robot przenosi bardzo duże masy. Ich domeną pozostaje siła i stabilność pod dużym obciążeniem. Tego typu rozwiązania nie trafiają zwykle do lekkiego montażu, bo ich potencjał byłby tam po prostu niewykorzystany.

Pneumatyka pracuje głównie w chwytakach, układach sortujących, podajnikach, prostych osiach pomocniczych i mechanizmach przełączających. Gdy ruch jest krótki, szybki i dwustanowy, ten wybór zwykle ma sens. Przy precyzyjnym montażu śrubki albo prowadzeniu narzędzia po skomplikowanej trajektorii – już nie.

Przykładowe zastosowania:

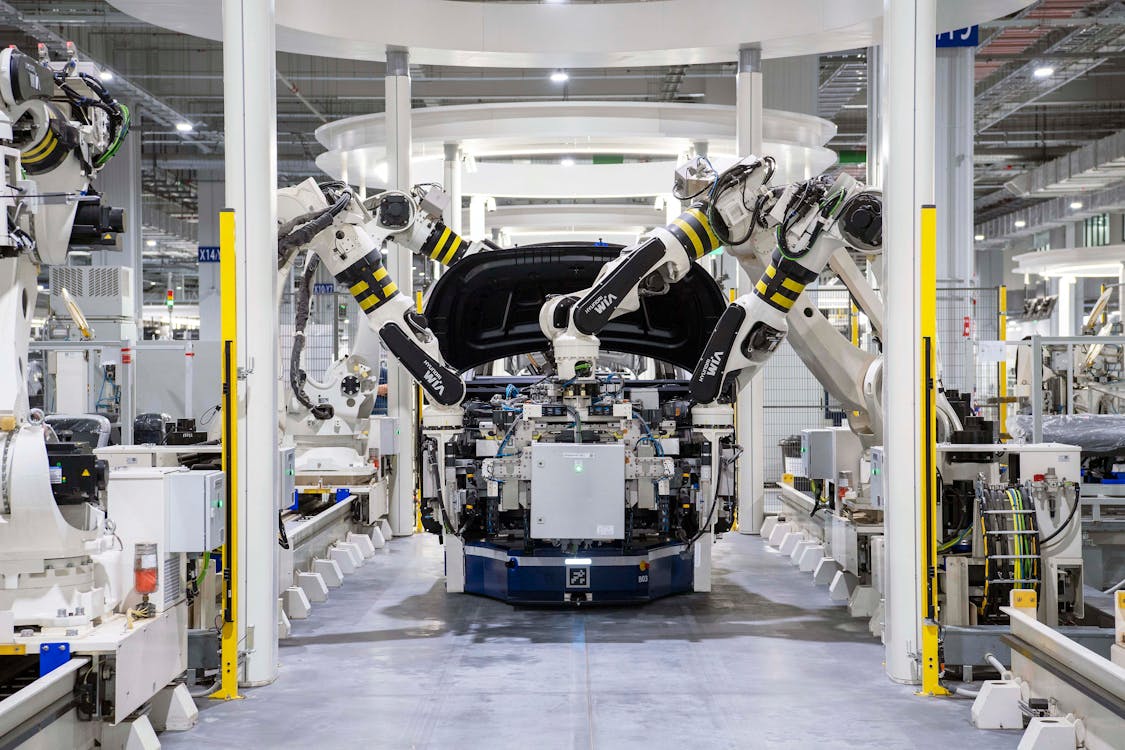

• Przemysł motoryzacyjny – spawanie, montaż, manipulacja elementami karoserii.
• Elektronika 3C – precyzyjny montaż i testowanie komponentów.
• Przemysł biomedyczny – laboratoria, produkcja sprzętu medycznego, dozowanie.
• Logistyka – roboty paletyzujące i systemy transportowe.
• Maszyny specjalne – duże manipulatory, prasy i stanowiska o dużej sile.

Wskazówka: przy projektowaniu stanowiska seryjnego dobrze uwzględnić nie tylko czas cyklu, ale też łatwość kalibracji po serwisie, dostępność części i koszt postoju linii.

Jak dobrać napęd robota do zadania?

Dobór napędu zaczyna się od procesu technologicznego, a nie od katalogu silników. Najpierw trzeba znać wymagany ruch, dokładność, udźwig, czas cyklu, warunki środowiskowe i sposób pracy robota. Dopiero później można sensownie wybrać technologię, przekładnię i sterowanie.

Jak dobrać napęd krok po kroku:

1. Określ wymagany zakres ruchu dla każdej osi.
2. Policz obciążenie statyczne i dynamiczne.
3. Ustal wymaganą dokładność pozycjonowania.
4. Sprawdź czas cyklu, przyspieszenie i liczbę startów.
5. Porównaj sprawność, hałas, serwis i koszty energii.
6. Dobierz przekładnię, czujniki i sterowanie do wybranej technologii.
7. Zweryfikuj zachowanie układu po uruchomieniu przy pełnym obciążeniu.

Przy osi precyzyjnej, która ma prowadzić narzędzie po zadanej trajektorii, najczęściej wygrywa napęd elektryczny. Dla bardzo dużych sił i dużej nośności sens zyskuje elektrohydraulika. Pneumatykę najlepiej zostawić tam, gdzie ruch jest szybki, prosty i dwustanowy. Takie rozróżnienie porządkuje temat już na początku i oszczędza sporo czasu.

W praktyce szczególne znaczenie mają moment obrotowy, bezwładność, przełożenie, sztywność skrętna, cykl pracy i chłodzenie. Sama moc z katalogu niewiele mówi. Widziałem napędy dobrane teoretycznie poprawnie, które na hali przegrywały z prostszymi rozwiązaniami tylko dlatego, że ktoś pominął realne przyspieszenia albo źle policzył bezwładność odbitą przez przekładnię. Tu naprawdę diabeł tkwi w szczegółach.

Typowe błędy przy doborze napędu:

• Liczenie tylko mocy – bez analizy momentu i bezwładności.
• Pomijanie przekładni – co kończy się luzem albo spadkiem sztywności.
• Ignorowanie cyklu pracy – co prowadzi do przegrzewania napędu.
• Dobór pod katalog – bez sprawdzenia realnej trajektorii i obciążenia.

Dobry napęd robota to taki, który utrzymuje parametry procesu w rzeczywistej pracy, a nie tylko dobrze wygląda w specyfikacji. I właśnie to rozróżnienie najczęściej decyduje, czy po uruchomieniu linia rusza spokojnie, czy zaczyna się długi serial pod tytułem strojenie od nowa.

Podsumowanie

Napęd robota to układ, który zamienia energię na kontrolowany ruch osi i w dużej mierze decyduje o jakości pracy całego manipulatora. Najczęściej spotyka się napędy elektryczne, bo dobrze łączą precyzję, sprawność i łatwość sterowania. Elektrohydraulika sprawdza się przy bardzo dużych obciążeniach, a pneumatyka w prostych, szybkich ruchach pomocniczych. O trafnym doborze rozstrzygają parametry procesu: dokładność, dynamika, obciążenie, warunki pracy i serwis.

FAQ

Q: Czy napęd robota zawsze musi być elektryczny?

A: Nie. Elektryka dominuje w robotach przemysłowych, ale hydraulika i pneumatyka nadal mają sens w ciężkich albo prostych aplikacjach.

Q: Czy napęd robota wymaga przekładni?

A: Nie zawsze. Napęd bezpośredni działa bez przekładni, ale w wielu robotach przekładnia pomaga dopasować moment, prędkość i sztywność układu.

Q: Co bardziej wpływa na precyzję (napęd czy sterowanie)?

A: Oba elementy. Nawet dobry napęd straci dokładność, jeśli sterowanie, enkoder lub mechanika osi będą źle dobrane.

Q: Czy pneumatyka nadaje się do robota współpracującego z człowiekiem?

A: Nadaje się głównie do chwytaków i prostych ruchów. Przy osi pozycjonowanej lepiej sprawdza się napęd elektryczny z kontrolą siły i prędkości.

Q: Jak rozpoznać zużyty napęd robota?

A: Zwykle widać wzrost luzu, gorszą powtarzalność, większy hałas, wyższą temperaturę i błędy pozycjonowania pod obciążeniem.
