Wygrodzenia bezpieczeństwa dla robotów – dobór, normy i zakup

Wygrodzenia bezpieczeństwa dla robotów to temat, który w środowisku produkcyjnym dotyczy czegoś więcej niż samego ogrodzenia – to kwestia zaprojektowania i zweryfikowania całego systemu ochrony. Prawidłowo dobrana bariera fizyczna musi wynikać z oceny ryzyka, spełniać wymagania norm i być zintegrowana z elektroniką bezpieczeństwa. Ten artykuł skierowany jest do inżynierów, specjalistów BHP i menedżerów produkcji, którzy planują wyposażyć stanowisko zrobotyzowane lub ocenić zgodność już działającej celi. Jeśli zależy Ci na tym, żeby wygrodzenie było dobrane poprawnie – nie tylko na oko, ale według wymogów prawa i norm – znajdziesz tu konkretne informacje, które pomogą Ci podjąć właściwe decyzje techniczne.

Najważniejsze informacje z tego artykułu:

• Wygrodzenia bezpieczeństwa dla robotów muszą wynikać z oceny ryzyka według ISO 12100 i spełniać wymagania norm ISO 10218-2, ISO 13857 oraz ISO 14120.
• Minimalna odległość wygrodzenia od strefy niebezpiecznej obliczana jest ze wzoru S = (K × T) + C wg ISO 13855 i musi być potwierdzona pomiarami rzeczywistego czasu zatrzymania robota.
• Furtki i drzwi serwisowe wymagają blokad bezpieczeństwa (interlocków) zaprojektowanych wg ISO 14119, zapewniających co najmniej poziom PL d lub SIL 2.
• Coboty z trybem ograniczenia mocy i siły (PFL) nie zawsze eliminują potrzebę fizycznego wygrodzenia – ocena ryzyka decyduje o tym w każdym przypadku osobno.
• Pełna dokumentacja techniczna, obejmująca raport z oceny ryzyka, obliczenia odległości ochronnych i protokoły testów, jest warunkiem dopuszczenia stanowiska do eksploatacji.

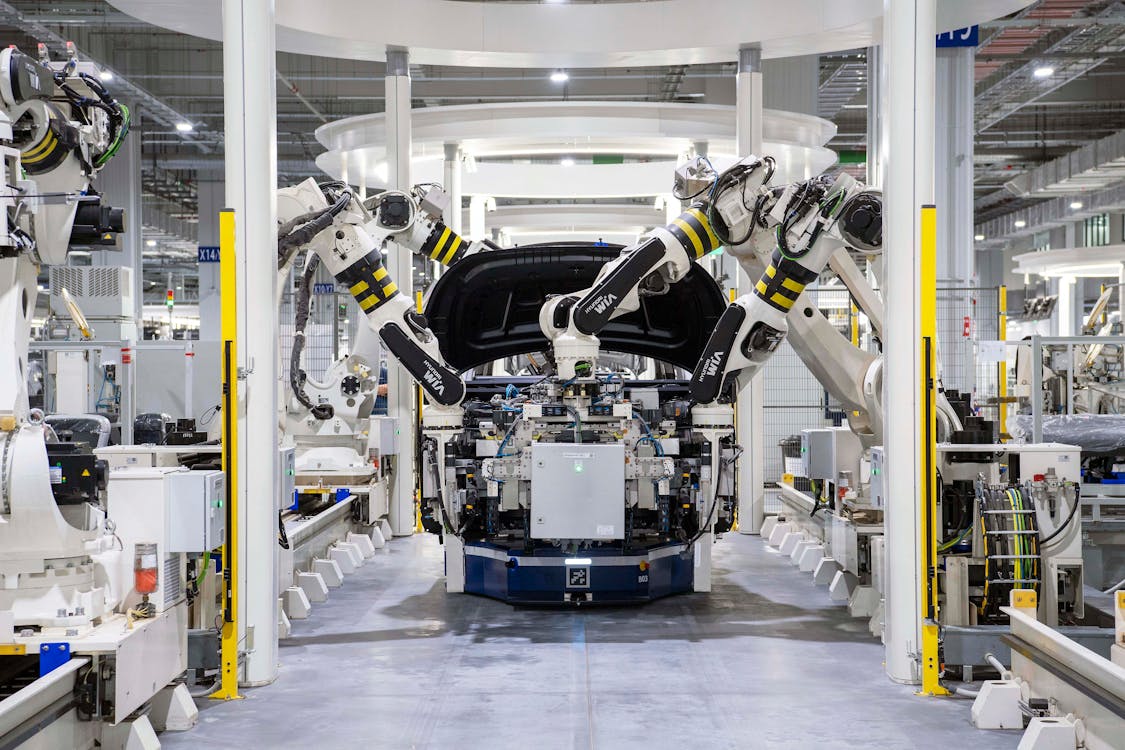

Jak dobrać wygrodzenia bezpieczeństwa dla robotów przemysłowych?

Wygrodzenie dla robota nie jest produktem z katalogu, który można zamówić na podstawie gabarytu robota. To środek redukcji ryzyka, którego dobór wymaga przejścia przez formalny cykl oceny ryzyka zgodny z ISO 12100. Punktem wyjścia jest zawsze określenie granic systemu – czyli tego, co jest częścią stanowiska, kto i w jakiej sytuacji może się do niego zbliżyć oraz jakie zagrożenia są z tym związane.

Dopiero po zidentyfikowaniu zagrożeń i oszacowaniu ryzyka wybiera się środki ochronne. Wygrodzenie fizyczne to jeden z nich, ale nie jedyny – bywa łączone z kurtynami świetlnymi, skanerami bezpieczeństwa, matami naciskowymi czy blokowymi zatrzymaniami ochronnymi. Każdy z tych elementów musi być dobrany tak, żeby razem tworzyły spójny system o udokumentowanym poziomie bezpieczeństwa.

Samo wygrodzenie musi spełniać trzy podstawowe kryteria, które wynikają bezpośrednio z norm:

• Geometria – wysokość, wielkość oczek siatki i odległość od strefy niebezpiecznej dobrana wg ISO 13857 tak, żeby uniemożliwić sięgnięcie ręką lub nogą do strefy zagrożenia.
• Wytrzymałość mechaniczna – materiał, przekroje słupów, sposób kotwienia i zachowanie przy uderzeniu zgodne z ISO 14120, potwierdzone testami udarowymi.
• Integracja z układem sterowania bezpieczeństwa – furtki i drzwi serwisowe wyposażone w blokady bezpieczeństwa, połączone z funkcjami zatrzymania ochronnego na odpowiednim poziomie PL lub SIL.

Każdy z tych elementów omówię dokładniej poniżej.

Jaką wysokość powinno mieć wygrodzenie?

Historycznie EN ISO 10218-2:2011 podawała 1400 mm jako minimalną wysokość ogrodzenia. Aktualne podejście, oparte na ISO 13857, jest bardziej zniuansowane – 1400 mm stanowi absolutne minimum, które przy wielu typach robotów (szybkie ramię, duży zasięg, wysoka strefa zagrożenia) okazuje się niewystarczające.

Przy robotach spawalniczych, prasach i stanowiskach paletyzacji standardem przemysłowym są wygrodzenia o wysokości 1800–2200 mm. Ta wysokość redukuje ryzyko sięgnięcia ponad barierą i ogranicza ewentualny zasięg wyrzucanych detali. Wybór konkretnej wartości musi być uzasadniony w raporcie z oceny ryzyka – nie wystarczy przyjąć 2000 mm „na zapas” bez udokumentowania tej decyzji.

Wskazówka: Przy projektowaniu wygrodzenia zweryfikuj, czy strefa zagrożenia (np. punkt spawania, szczęki chwytaka) jest na wysokości, z której sięgnięcie ponad barierą 1800 mm byłoby realne. ISO 13857 podaje tabele zależności wysokości ogrodzenia od odległości i wysokości punktu zagrożenia – warto je przeanalizować przed przyjęciem wysokości wygrodzenia jako parametru projektowego.

Jak oblicza się minimalną odległość wygrodzenia od strefy niebezpiecznej?

Obowiązują dwa komplementarne podejścia – jedno wynika z zasięgu kończyn, drugie z czasu zatrzymania układu.

Zgodnie z ISO 13857 odległość wygrodzenia od strefy niebezpiecznej zależy od wielkości oczek siatki. Zasada jest prosta: im większe oczko, tym dalej musi stać wygrodzenie, żeby uniemożliwić wsunięcie ręki. Dla siatki o oczkach 19–20 mm minimalna odległość od strefy zagrożenia wynosi rzędu 100–120 mm. Dla oczek 40×40 mm dystans ten rośnie wielokrotnie. Różnica kilku milimetrów w wymiarze oczka może zmienić klasyfikację instalacji z zgodnej na niezgodną z normą – to szczegół, który ma realne znaczenie przy odbiorze stanowiska.

Drugie podejście, wymagane przez ISO 13855, opiera się na czasie zatrzymania robota po zadziałaniu środka ochronnego. Minimalną odległość ochronną S oblicza się ze wzoru:

S = (K × T) + C

Składniki wzoru:

• K – prędkość podejścia człowieka, przyjmowana typowo na poziomie 1600–2000 mm/s dla kończyny górnej zgodnie z normą.
• T – łączny czas od zadziałania elementu wykrywającego (otwarcie drzwi, naruszenie kurtyny) do pełnego zatrzymania robota; obejmuje czas reakcji czujnika, czas przetwarzania w sterowniku bezpieczeństwa, czas wyłączenia napędów i mechaniczny wybieg ramienia.
• C – stała uwzględniająca głębokość pola detekcji, tolerancje montażowe i minimalne dystanse wg ISO 13857.

ISO 10218-2 wymaga, żeby po wykonaniu tych obliczeń zmierzyć rzeczywiste czasy i drogi zatrzymania na fizycznym stanowisku – metodą hamowania awaryjnego z rejestracją toru TCP – i potwierdzić, że zmierzone wartości nie przekraczają tych przyjętych w kalkulacji. Jeśli robią to, wygrodzenie lub urządzenie musi zostać przesunięte.

Jakie typy wygrodzeń są dostępne i dla jakich zastosowań?

Dostępne rozwiązania różnią się konstrukcją, materiałem i przeznaczeniem. Wybór powinien wynikać z analizy ryzyka, ale warto znać dostępne opcje:

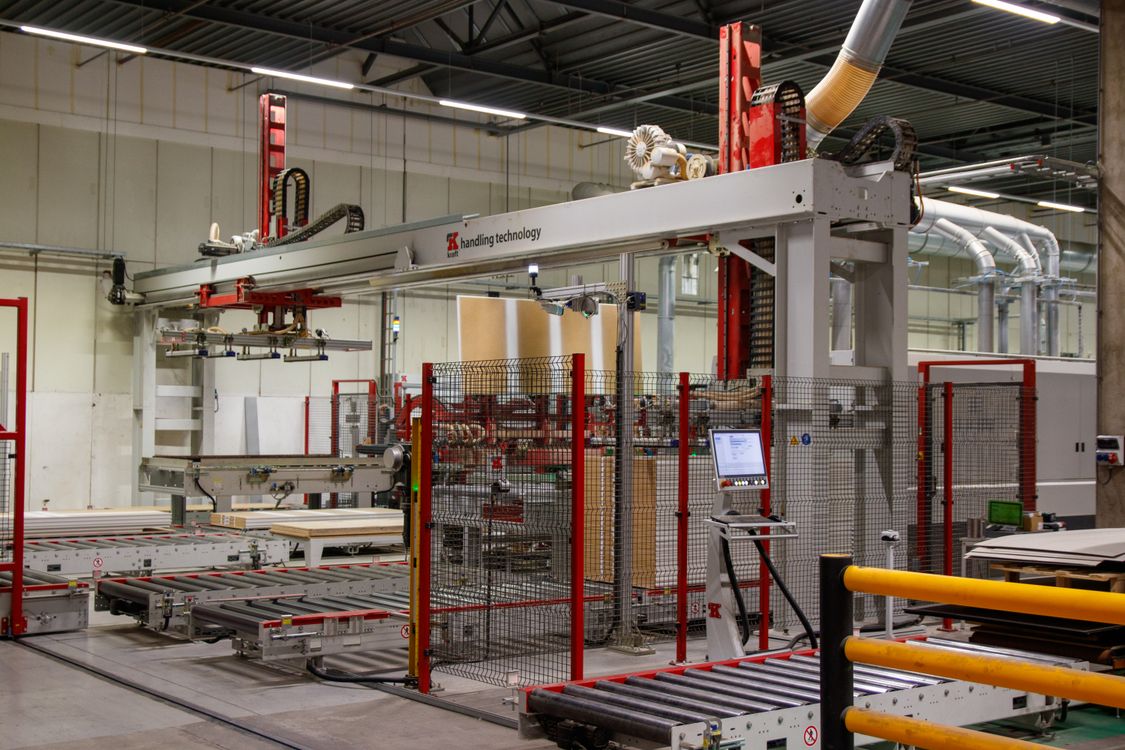

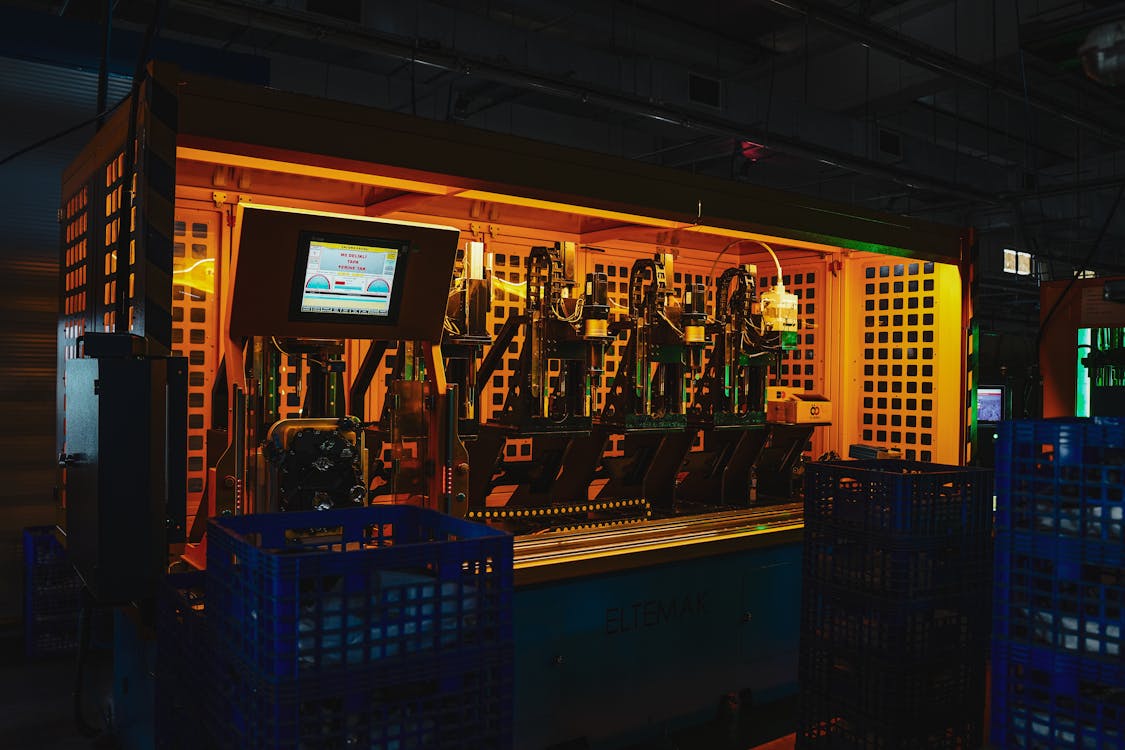

• Panele siatkowe stalowe – najczęstsze rozwiązanie w celach zrobotyzowanych; siatka zgrzewana lub pleciona w ramie, słupy 60×60 mm o grubości ścianki 1,5–2 mm, kotwione do podłoża śrubami rozporowymi M10×70. Sprawdzają się przy stanowiskach spawalniczych, paletyzacyjnych i montażowych.
• Panele poliwęglanowe – stosowane tam, gdzie operator musi widzieć wnętrze celi bez wchodzenia do środka; wymagają spełnienia tych samych wymogów wytrzymałościowych co panele siatkowe.
• Wygrodzenia modułowe – systemy oparte na standardowych modułach łączonych bez spawania, co umożliwia rekonfigurację układu bez dużych nakładów; przydatne w środowiskach o zmiennym procesie.
• Wygrodzenia z furtkami serwisowymi – każde stanowisko wymagające dostępu operatora lub serwisanta musi mieć co najmniej jeden punkt wejścia wyposażony w blokadę bezpieczeństwa.
• Kombinowane – siatka i kurtyny świetlne – fizyczna bariera z jednej lub więcej stron, a w miejscach, gdzie fizyczne wygrodzenie ograniczałoby proces, montowane są kurtyny świetlne w celi zrobotyzowanej jako uzupełniający środek ochronny.

Wskazówka: Przy wyborze paneli modułowych sprawdź, czy producent dysponuje certyfikatem zgodności z ISO 14120 i dokumentacją z dynamicznych testów udarowych zarówno od wewnątrz, jak i od zewnątrz. Część dostawców przeprowadza wyłącznie statyczne testy sztywności – przy procesach z ryzykiem wyrzutu detali taka dokumentacja jest niewystarczająca.

Jakie normy bezpieczeństwa muszą spełniać wygrodzenia dla robotów?

Ramy prawne w Unii Europejskiej wyznacza Dyrektywa Maszynowa 2006/42/WE, która wkrótce zostanie zastąpiona Rozporządzeniem (UE) 2023/1230. Oba dokumenty wymagają przeprowadzenia formalnej oceny ryzyka, sporządzenia dokumentacji technicznej, wystawienia Deklaracji Zgodności oraz stosowania norm zharmonizowanych.

Dla stanowisk zrobotyzowanych centralną normą jest EN ISO 10218-2:2025 – norma typu C dla zintegrowanych systemów robotycznych. Odsyła ona do całej rodziny norm szczegółowych, które łącznie tworzą kompletne wymagania dla wygrodzenia:

• ISO 12100 – ogólne zasady oceny ryzyka i doboru środków ochronnych.
• ISO 13857 – dystanse bezpieczeństwa uniemożliwiające sięganie kończynami; podstawa do doboru wysokości i oczek siatki.
• ISO 13855 – pozycjonowanie środków ochronnych w zależności od prędkości podejścia człowieka i czasu zatrzymania układu.
• ISO 14120 – wymagania konstrukcyjne i wytrzymałościowe dla osłon stałych i ruchomych, w tym testy udarowe wg Annex C.
• ISO 14119 – projektowanie i dobór urządzeń blokujących (interlocków) skojarzonych z osłonami.
• ISO 13849-1 / IEC 62061 – określanie wymaganego poziomu bezpieczeństwa PL lub SIL dla funkcji bezpieczeństwa związanych z wygrodzeniem.

Dla większości typowych cel zrobotyzowanych wymagany poziom bezpieczeństwa dla funkcji związanych z dostępem przez wygrodzenie to co najmniej PL d (kategoria 3) lub SIL 2. To oznacza, że blokady drzwi, obwody zatrzymania ochronnego i sygnały z czujników muszą być zaprojektowane z redundancją i diagnozowaniem błędów na poziomie spełniającym tę wymaganie.

Czy system wygrodzenia obejmuje furtki, zamki i czujniki bezpieczeństwa?

Tak – i jest to jeden z najbardziej niedocenianych aspektów przy zamawianiu takich systemów. Fizyczna bariera bez sprawnie działającego systemu blokad i czujników to tylko ogrodzenie, a nie środek ochronny w rozumieniu normy.

Blokady bezpieczeństwa drzwi i furtek

Każde drzwi serwisowe lub furtka w wygrodzeniu muszą być wyposażone w interlock bezpieczeństwa zaprojektowany zgodnie z ISO 14119. Urządzenie to nie tylko wykrywa, czy drzwi są zamknięte, ale wymusza zatrzymanie ochronne robota, zanim operator będzie mógł fizycznie otworzyć dostęp do strefy zagrożenia.

Dostępne typy blokad to między innymi:

• Blokady mechaniczne z kluczem zatrzaskowym – uniemożliwiają otwarcie drzwi, dopóki robot nie zatrzymał się; klucz jest zwalnialny dopiero po potwierdzeniu zatrzymania.
• Blokady języczkowe z funkcją zatrzasku.
• Blokady RFID z kodowanym kluczem – wyższy poziom ochrony przed obejściem urządzenia; oferują wyższe poziomy PLe i SIL 3 przy odpowiedniej architekturze obwodu.

Więcej o zasadach doboru i wymaganiach dla tych urządzeń opisałem w artykule o zamkach bezpieczeństwa do osłon maszyn.

Przyciski zatrzymania awaryjnego

Każde stanowisko zrobotyzowane wymaga co najmniej jednego przycisku zatrzymania awaryjnego dostępnego z zewnątrz strefy wygrodzenia, a przy większych celach – kilku, rozmieszczonych tak, żeby operator mógł zadziałać bez wchodzenia do środka. Wymagania dla tych urządzeń i ich integracji ze sterowaniem bezpieczeństwa opisałem szczegółowo w artykule o przyciskach awaryjnych E-stop w robotyce.

Czujniki i urządzenia uzupełniające

W zależności od specyfiki procesu wygrodzenie fizyczne może być uzupełnione o:

• Skanery bezpieczeństwa – monitorujące obszar wokół celi lub wewnątrz niej; szczegółowe informacje znajdziesz w artykule o skanerach bezpieczeństwa do robotów.
• Maty naciskowe – wykrywające wejście operatora na teren strefy chronionej; zasady ich stosowania opisałem w artykule o matach bezpieczeństwa przy robotach.
• Czujniki bezpieczeństwa – różne typy czujników stosowanych do monitorowania pozycji, obecności lub ruchu; więcej w artykule o czujnikach bezpieczeństwa w robotyce.

Wszystkie te urządzenia muszą być podłączone do sterownika bezpieczeństwa do robota lub przekaźnika bezpieczeństwa w aplikacji robotycznej, tworzącego logikę wyzwalania zatrzymania ochronnego. Całość funkcji bezpieczeństwa musi realizować wymagane PL lub SIL, co oznacza, że projekt obwodów i dobór urządzeń nie jest miejscem na improwizację.

Jakie są wymagania wytrzymałościowe dla ogrodzenia celi robotycznej?

ISO 14120 określa wymagania nie tylko dla kształtu i geometrii osłon, ale też dla ich zachowania pod obciążeniem dynamicznym. Annex C tej normy definiuje test wahadłowy (pendulum test), który symuluje uderzenie ciałem stałym o określonej energii kinetycznej.

Wygrodzenie musi wytrzymać uderzenie ramieniem robota, odrzut detalu lub kolizję z wózkiem transportowym bez utraty funkcji ochronnej – czyli bez wybicia panelu, odkształcenia naruszającego minimalne odległości ochronne lub uszkodzenia elementów blokujących. To kryterium ma inny charakter niż statyczna sztywność – chodzi o pochłonięcie energii uderzenia bez przekroczenia dopuszczalnego odkształcenia.

Solidna konstrukcja wygrodzenia dla stanowiska zrobotyzowanego powinna obejmować:

• Słupy z profilu 60×60 mm o grubości ścianki co najmniej 1,5–2 mm.
• Płyty bazowe z kotwieniem do podłoża śrubami rozporowymi, np. M10×70.
• Panele siatkowe lub poliwęglanowe z certyfikatem zgodności z ISO 14120.
• Dokumentację z dynamicznych testów udarowych od wewnątrz i od zewnątrz celi.

Warto zwrócić uwagę na to, że nie wszyscy producenci przeprowadzają testy od wewnątrz – a dla procesów z ryzykiem wyrzutu detali (prasy, obróbka skrawaniem, zgrzewanie punktowe) ten kierunek jest równie ważny jak odporność na uderzenie z zewnątrz.

Jak wypadki na stanowiskach zrobotyzowanych przekładają się na wymagania wobec wygrodzeń?

Badania dotyczące bezpieczeństwa zrobotyzowanych stanowisk produkcyjnych pokazują coś, co doświadczony integrator widzi też na co dzień: ok. 50% wypadków przy pracy wynika z zachowania pracowników – błędów, omijania zabezpieczeń i nieprzestrzegania procedur – a nie z awarii maszyn. To bezpośredni argument za stosowaniem fizycznych wygrodzeń i blokad, które działają niezależnie od tego, co zrobi operator.

Drugim istotnym wnioskiem z tych analiz jest to, że większość zdarzeń wypadkowych w celach zrobotyzowanych ma miejsce podczas prac nastawczych, konserwacyjnych lub usuwania zakleszczeń – czyli dokładnie wtedy, gdy człowiek wchodzi do strefy roboczej robota. Stąd wymaganie, że drzwi dostępowe muszą być wyposażone w blokady bezpieczeństwa wymuszające zatrzymanie robota, zanim operator dotrze do strefy zagrożenia.

Dominujące scenariusze wypadków to sytuacje, gdy wyłączniki krańcowe bram były zmostkowane lub wyłączone albo gdy operator otwierał drzwi bez upewnienia się, że robot stoi. Zastosowanie interlocków z funkcją zatrzasku mechanicznego lub ryglowania RFID – podłączonych do obwodu bezpieczeństwa na PL d – redukuje prawdopodobieństwo niekontrolowanego wtargnięcia do strefy roboczej do poziomu uznawanego w ocenach ryzyka za mało prawdopodobne lub skrajnie mało prawdopodobne.

Wskazówka: Przy odbiorze stanowiska sprawdź, czy funkcja zatrzymania ochronnego po otwarciu drzwi działa przy każdej konfiguracji trybu pracy robota – tryb automatyczny, tryb nastawczy i tryb serwisowy często mają osobne ścieżki logiczne w sterowniku. Każda z nich powinna być przetestowana osobno i udokumentowana w protokole odbioru.

Czy coboty eliminują potrzebę wygrodzeń bezpieczeństwa?

To jedno z częstszych nieporozumień przy wdrożeniach robotów współpracujących. Tryb ograniczenia mocy i siły (PFL), opisany w ISO/TS 15066 (obecnie włączonej do ISO 10218-2:2025), określa biomechaniczne granice sił i nacisków, jakie mogą być przenoszone na ciało człowieka podczas kontaktu z robotem. Dla kontaktu quasi-statycznego poziomy te wynoszą kilkadziesiąt niutonów, dla kontaktu dynamicznego często ponad 100 N – zawsze z określonymi wartościami ciśnienia w N/cm², których cobot nie może przekroczyć.

PFL nie eliminuje automatycznie potrzeby wygrodzenia. Każdy przypadek wymaga osobnej oceny ryzyka. Jeśli na ramieniu cobota zamontowane jest narzędzie ostre, gorące lub obracające się – spawalnik, szlifierka, frez – pełne fizyczne wygrodzenie może być wymagane nawet przy ograniczonej sile robota. Sama siła chwytu to nie jedyne zagrożenie.

Każda aplikacja PFL wymaga pomiarów sił kontaktu na rzeczywistym stanowisku, przy różnych konfiguracjach trajektorii, różnych pozycjach ciała operatora i z zamontowanym narzędziem produkcyjnym. Katalogowe ustawienia producenta robota nie wystarczą do wykazania zgodności.

Podejście stosowane w celach półkolaboracyjnych polega na łączeniu PFL z fizycznym wygrodzeniem o skróconym obrysie i dodatkowymi skanerami laserowymi. W trybie automatycznym robot pracuje z wyższą prędkością w zamkniętym obszarze, a po wejściu człowieka przechodzi do obniżonych prędkości i sił – bez pełnej fizycznej separacji. Monitorowanie prędkości bezpiecznej robota i safe stop w robotach przemysłowych są tu funkcjami bezpieczeństwa, a nie opcjami – i muszą być dobrane do odpowiedniego PL.

ISO/TS 15066 definiuje cztery tryby współpracy, z których każdy ma inne wymagania wobec wygrodzeń i czujników:

• Safety-rated monitored stop – robot zatrzymuje się bezpiecznie, gdy człowiek wchodzi do strefy; po opuszczeniu strefy robot wznawia pracę.
• Hand guiding – operator prowadzi rękę robota z aktywnym zasilaniem napędów; wymaga specjalnego urządzenia zezwalającego.
• Speed and separation monitoring (SSM) – robot zmniejsza prędkość wraz ze zbliżaniem się człowieka; dystanse ochronne oblicza się wg ISO 13855.
• Power and force limiting (PFL) – robot może wejść w kontakt z człowiekiem przy spełnieniu biomechanicznych wartości granicznych; nie zastępuje wygrodzenia przy procesach wysokiego ryzyka.

Jak wygląda walidacja systemu wygrodzenia przed oddaniem stanowiska do eksploatacji?

ISO 10218-2 traktuje walidację jako techniczną weryfikację skuteczności, a nie jako formalność dokumentacyjną. Przed oddaniem celi do eksploatacji należy przeprowadzić i udokumentować konkretne pomiary i testy.

Pełna lista działań walidacyjnych obejmuje:

• Pomiar rzeczywistych czasów i dróg zatrzymania robota po zadziałaniu każdego środka ochronnego (otwarcie drzwi, naruszenie kurtyny, sygnał ze skanera) – z rejestracją toru TCP.
• Porównanie zmierzonych wartości z obliczeniami wg ISO 13855 i potwierdzenie, że wygrodzenie stoi w odpowiedniej odległości.
• Weryfikację pokrycia stref przez czujniki – czy kurtyna świetlna lub skaner obejmuje cały obszar dostępu.
• Testy wszystkich funkcji bezpieczeństwa – E-stop, zatrzymanie ochronne po otwarciu drzwi, reset po zamknięciu, funkcje safe speed i safe limited position.
• Testy wytrzymałości osłon wg ISO 14120 (jeśli producent nie dostarczył certyfikatu z testami udarowymi).
• Przegląd logiki programów PLC safety – sprawdzenie struktury funkcji bezpiecznego zatrzymania, blokowania nieautoryzowanego restartu i obsługi resetów.

Dokumentacja przekazywana po odbiorze powinna zawierać:

• Raport z oceny ryzyka wg ISO 12100.
• Obliczenia odległości ochronnych wg ISO 13855 i ISO 13857.
• Dane z pomiarów czasów zatrzymania.
• Certyfikaty wygrodzeń – zgodność z ISO 14120 i wyniki testów udarowych.
• Architekturę i obliczenia PL/SIL funkcji bezpieczeństwa wg ISO 13849-1 lub IEC 62061.
• Protokoły testów odbiorczych i wykaz testów okresowych.

Kto oferuje wygrodzenia bezpieczeństwa dla robotów – projekt, dostawa i montaż?

Wygrodzenia bezpieczeństwa dla stanowisk zrobotyzowanych oferują trzy typy dostawców, różniące się zakresem usług i poziomem odpowiedzialności za całość systemu.

Pierwsza grupa to producenci systemów modułowych, którzy dostarczają katalogowe panele, słupy, furtki i akcesoria montażowe z dokumentacją zgodności z ISO 14120. Ich oferta obejmuje elementy, ale nie projekt dostosowany do konkretnego stanowiska. Kupujesz komponenty i sam lub z integratorem projektujesz układ.

Druga grupa to integratorzy systemów robotycznych, którzy realizują całe wdrożenie – od oceny ryzyka, przez projekt wygrodzenia i dobór urządzeń bezpieczeństwa, aż po montaż, walidację i dokumentację. To najrozsądniejsze podejście przy nowych celach, bo odpowiedzialność za zgodność z normami spoczywa na jednym podmiocie. W przypadku modyfikacji istniejącego stanowiska integrator może też przeprowadzić re-ocenę ryzyka i dostosować istniejącą infrastrukturę.

Trzecia grupa to specjaliści ds. bezpieczeństwa maszyn, którzy nie wykonują montażu, ale projektują i weryfikują systemy bezpieczeństwa, przygotowują obliczenia PL/SIL, wykonują pomiary czasów zatrzymania i tworzą dokumentację techniczną. Korzysta się z nich najczęściej przy audytach istniejących stanowisk lub gdy integrator potrzebuje zewnętrznej weryfikacji swojego projektu.

Przy zamawianiu systemu wygrodzenia warto upewnić się, że oferta obejmuje nie tylko same panele i furtki, ale też projekt z obliczeniami odległości ochronnych, dobór i montaż blokad bezpieczeństwa, integrację z układem sterowania i protokół odbioru potwierdzający zgodność z normami. Samo wygrodzenie bez tych elementów nie jest kompletnym środkiem ochronnym.

Ile kosztują wygrodzenia bezpieczeństwa dla robotów?

Koszt systemu wygrodzenia dla stanowiska zrobotyzowanego zależy od kilku zmiennych, które warto rozdzielić przy planowaniu budżetu.

Składniki kosztów typowego systemu:

• Panele siatkowe lub poliwęglanowe – koszt materiałowy dla małej celi (ok. 10–15 m obwodu) zaczyna się od kilku tysięcy złotych; przy systemach modułowych renomowanych producentów ceny są wyższe, ale certyfikacja upraszcza dokumentację odbioru.
• Furtki z blokadami bezpieczeństwa – sam mechaniczny interlock z funkcją zatrzasku kosztuje od kilkuset do kilku tysięcy złotych; blokady RFID z wyższym PL są droższe.
• Projekt i obliczenia bezpieczeństwa – zależą od złożoności stanowiska; proste cele z jednym robotem i jednym wejściem to kilka dni pracy inżyniera, złożone instalacje wielorobotyczne – kilkanaście lub więcej.
• Montaż i kotwienie – przy powierzchni hali z betonu przemysłowego i standardowym układzie koszt robocizny to zwykle kilkanaście procent wartości materiałów.
• Walidacja i dokumentacja odbiorcza – pomiary czasów zatrzymania, testy PLC safety i przygotowanie dokumentacji to koszt, który warto zaplanować osobno i nie pomijać przy ograniczaniu budżetu.

Dla typowej celi spawalniczej lub montażowej z jednym robotem, jedną furtką serwisową i prostym układem wygrodzenia łączny koszt systemu bezpieczeństwa (panele, blokady, projekt, montaż, walidacja) mieści się zazwyczaj w przedziale od 15 000 do 50 000 zł – w zależności od wybranych komponentów, stopnia skomplikowania integracji i zakresu dokumentacji. Instalacje wielorobotyczne lub procesy wysokiego ryzyka (prasy, obróbka skrawaniem) mogą generować koszty kilkukrotnie wyższe.

Podsumowanie

Wygrodzenia bezpieczeństwa dla robotów to nie gotowy produkt z półki, lecz element systemu ochrony, który musi wynikać z oceny ryzyka, spełniać wymagania norm ISO 10218-2, ISO 13857, ISO 13855 i ISO 14120 oraz być zintegrowany z elektroniką bezpieczeństwa na odpowiednim poziomie PL lub SIL. Sama bariera fizyczna bez blokad drzwi, czujników i funkcji zatrzymania ochronnego nie spełnia wymagań normatywnych. Dobry projekt obejmuje obliczenia odległości ochronnych, dobór blokad, pomiary czasów zatrzymania i pełną dokumentację odbioru. Im bardziej złożony proces – tym ważniejsza staje się walidacja techniczna przed oddaniem stanowiska do eksploatacji.

FAQ

Q: Czy wygrodzenie bezpieczeństwa dla robota wymaga certyfikatu CE?

A: Wygrodzenie jako element maszyny zintegrowanej musi wchodzić w skład oceny zgodności całego stanowiska. Certyfikat CE i Deklaracja Zgodności dotyczą zintegrowanego systemu, a nie samego wygrodzenia z osobna.

Q: Jak często należy przeprowadzać przeglądy wygrodzenia bezpieczeństwa?

A: Częstotliwość przeglądów powinna wynikać z dokumentacji technicznej stanowiska. Zazwyczaj zaleca się przegląd wizualny przy każdej zmianie i przegląd funkcjonalny – w tym testowanie interlocków – co najmniej raz na rok lub po każdej modyfikacji stanowiska.

Q: Czy można samodzielnie przestawić wygrodzenie po zmianie layoutu hali?

A: Zmiana położenia wygrodzenia wymaga ponownych obliczeń odległości ochronnych wg ISO 13855 i ISO 13857 oraz powtórzenia pomiarów czasów zatrzymania. Samowolne przesunięcie bez re-walidacji oznacza utratę zgodności z normami.

Q: Czy wygrodzenia bezpieczeństwa obejmują ochronę od góry, np. przed wyrzutem detali w górę?

A: ISO 14120 i ocena ryzyka wymagają uwzględnienia wszystkich kierunków zagrożenia, w tym potencjalnego wyrzutu detali ku górze. Przy procesach wysokiego ryzyka, takich jak prasy czy obróbka skrawaniem, stosuje się dodatkowe osłony dachowe lub siatki ochronne nad wygrodzeniem.

Q: Czy wygrodzenie bezpieczeństwa dla robota musi być trwale zakotwione do podłogi?

A: Kotwienie do podłoża jest wymagane przez ISO 14120, jeśli analiza ryzyka wskazuje na możliwość przesunięcia lub przewrócenia wygrodzenia pod wpływem uderzenia. Systemy modułowe na podkładkach regulacyjnych bez kotwienia dopuszczalne są wyłącznie przy niskiej energii kinetycznej i udokumentowaniu tej decyzji w ocenie ryzyka.
