Skanery bezpieczeństwa do robotów: modele, dobór i ceny

Roboty przemysłowe wciąż odpowiadają za 5–10% ciężkich wypadków w zautomatyzowanych zakładach, a większość tych zdarzeń wynika z niekontrolowanego wejścia człowieka w strefę roboczą. Skanery bezpieczeństwa do robotów to dziś podstawowy środek, który pozwala temu zapobiegać – elastycznie, bez konieczności budowania rozbudowanych ogrodzeń na każdym stanowisku. Ten artykuł jest dla integratorów, inżynierów automatyki i osób odpowiedzialnych za bezpieczeństwo maszyn, które stoją przed wyborem lub wdrożeniem skanera w celi zrobotyzowanej. Znajdziesz tu szczegółowe omówienie zasad działania, norm, kryteriów doboru, typowych błędów i rekomendowanych rozwiązań technicznych – wszystko, czego potrzebujesz, żeby podjąć tę decyzję świadomie.

Najważniejsze informacje z tego artykułu:

• Skanery bezpieczeństwa do robotów to certyfikowane urządzenia ochronne klasy ESPE Type 3, które mierzą odległość metodą Time-of-Flight i tworzą wirtualne strefy ochronne wokół robota.
• Każdy skaner stosowany w funkcji bezpieczeństwa musi spełniać normy IEC 61496, ISO 13849-1 (PL d, Kat. 3) oraz IEC 61508/62061 (SIL 2) – zwykły LiDAR do nawigacji tych wymagań nie spełnia.
• Minimalna odległość montażu skanera od strefy zagrożenia oblicza się według wzoru z normy ISO 13855, a zmiana parametrów próbkowania wymaga każdorazowego przeliczenia tej odległości.
• Skanery sprawdzają się zarówno przy robotach przemysłowych, jak i przy cobotach – szczególnie w trybie Speed and Separation Monitoring (SSM), gdzie zastępują lub uzupełniają ogrodzenia fizyczne.
• Do wiodących producentów skanerów bezpieczeństwa dla robotyki należą SICK, Pilz, Leuze, Keyence i Omron – wybór konkretnego modelu zależy od wymaganego zasięgu, rozdzielczości, liczby stref i środowiska pracy.

Jak działają skanery bezpieczeństwa do robotów?

Skaner bezpieczeństwa to elektro-czułe urządzenie ochronne, klasyfikowane w normie IEC 61496 jako ESPE (Electro-Sensitive Protective Equipment) typu AOPDDR – Active Opto-Electronic Protective Device responsive to Diffuse Reflection. W praktyce oznacza to, że urządzenie wysyła impuls laserowy w podczerwieni, a następnie mierzy czas powrotu odbitego sygnału. Na tej podstawie wyznacza odległość do każdego obiektu w zasięgu wiązki. Pojedyncza wiązka obraca się w jednej płaszczyźnie, zazwyczaj w zakresie 190–275°, tworząc dwuwymiarową chmurę punktów, z której skaner wyznacza aktywne strefy nadzoru.

Strefy dzielą się na dwie kategorie. Strefa ochronna to obszar, w który wejście człowieka natychmiast wyzwala sygnał bezpieczeństwa – zatrzymanie robota lub inną funkcję bezpieczną. Strefa ostrzegawcza jest szersza i służy do wcześniejszego wykrycia zbliżającego się operatora – jej naruszenie może na przykład spowolnić ruch robota, zanim dojdzie do wejścia w strefę ochronną. Zasięg strefy ochronnej wynosi typowo 3–5 m, wybrane modele obsługują do 10 m, natomiast strefa ostrzegawcza może sięgać nawet 15–20 m.

Rozdzielczość detekcji nie jest stała – rośnie wraz z odległością od skanera. Na granicy pola ochronnego minimalny wykrywalny obiekt ma zazwyczaj ok. 70 mm średnicy. Jeśli skaner montowany jest poniżej 300 mm nad podłożem, rozdzielczość powinna wynosić co najmniej 50 mm, aby zagwarantować wykrycie stopy lub kończyny dolnej człowieka. To parametr, który ma bezpośrednie przełożenie na wybór konkretnego modelu i jego umiejscowienie na stanowisku.

Wskazówka: Podczas planowania geometrii stanowiska sprawdź rozdzielczość detekcji skanera nie tylko w centrum pola, ale na całym jego obwodzie – producenci podają ten parametr w zależności od odległości, a wymagany minimalny obiekt do wykrycia wynika wprost z normy IEC 61496-3.

Czym skaner bezpieczeństwa różni się od zwykłego LiDAR-u?

To rozróżnienie jest fundamentalne i ma bezpośrednie konsekwencje prawne. Zwykły LiDAR – niezależnie od tego, czy jest 1D, 2D czy 3D – to czujnik pomiarowy bez certyfikacji bezpieczeństwa. Można go stosować do nawigacji, mapowania, SLAM, ale nie wolno go używać jako elementu toru bezpieczeństwa maszyny czy robota. Nie spełnia wymagań ISO 13849 ani IEC 61508, nie ma zdefiniowanego parametru PFHd (Probability of Dangerous Failure per Hour) i nie przeszedł testów odporności wymaganych przez IEC 61496.

Skaner bezpieczeństwa – określany też jako safety laser scanner lub safety LiDAR – to zupełnie inna kategoria produktu. Musi posiadać:

• Redundantną architekturę wewnętrzną – dwa niezależne kanały pomiarowe, które wzajemnie się kontrolują.
• Autodiagnostykę – urządzenie ciągle testuje własne funkcje i w razie wykrycia usterki samo przechodzi w stan bezpieczny.
• Zdefiniowany PFHd – producent podaje wartość prawdopodobieństwa niebezpiecznej awarii na godzinę, co jest podstawą obliczeń ISO 13849.
• Certyfikację według IEC 61496 Type 3, ISO 13849-1 (PL d, Kat. 3) oraz IEC 61508/IEC 62061 (SIL 2 / SILCL 2).

Ten pakiet certyfikatów oznacza, że skaner bezpieczeństwa może być legalnie stosowany jako element systemu sterowania związanego z bezpieczeństwem (SRP/CS) i że jego poziom niezawodności jest wystarczający do redukcji ryzyka wymaganego przez analizę ryzyka stanowiska robotycznego. Bez tego dokumentowania nie ma mowy o zgodności z dyrektywą maszynową ani z normami serii ISO 10218.

Jakie normy bezpieczeństwa muszą spełniać skanery przy robotach?

Zestaw norm, z którymi integrator musi się zmierzyć podczas doboru skanera, jest szerszy niż sam certyfikat urządzenia. Oto najważniejsze z nich:

• IEC 61496-1/-3 – określa wymagania konstrukcyjne, testowe i klasyfikacyjne dla ESPE typu AOPDDR; definiuje m.in. wymagania dla Type 3, testy odporności, wymagania dotyczące resetowania i restartu.
• ISO 13849-1 – norma systemowa, która określa, jak skaner wpisuje się w cały tor bezpieczeństwa; skaner certyfikowany na PL d, Kat. 3 musi być dobrany spójnie z poziomem PLr wynikającym z oceny ryzyka stanowiska.
• IEC 62061 – odpowiednik ISO 13849 w ujęciu SIL; skanery są certyfikowane do SIL 2 / SILCL 2.
• ISO 10218-2:2025 – norma dla integratorów systemów robotycznych; definiuje dobór środków ochronnych i odwołuje się do ISO 13855 przy wyznaczaniu odległości bezpieczeństwa dla skanerów w celach zrobotyzowanych.
• ISO 13855 – metodologia obliczania minimalnej odległości między polem ochronnym a strefą zagrożenia, uwzględniająca czas reakcji całego toru bezpieczeństwa.
• ISO/TS 15066 (wchłonięta w ISO 10218-2:2025) – opisuje tryby bezpiecznej współpracy człowiek–robot, w tym Speed and Separation Monitoring, gdzie skaner jest typowym środkiem technicznym.

Analiza ryzyka stanowiska jest punktem wyjścia do całego procesu doboru – dopiero ona określa wymagany PLr lub SILr, który musi osiągnąć cały tor bezpieczeństwa, a nie sam skaner. Skaner to jeden z elementów tego toru, obok sterownika bezpieczeństwa, elementów wykonawczych i okablowania.

Jakie skanery bezpieczeństwa wybrać do robota – przegląd producentów i modeli?

Rynek skanerów bezpieczeństwa dla robotyki jest zdominowany przez kilku producentów, którzy oferują produkty dojrzałe, dobrze udokumentowane i powszechnie stosowane w integracji. Poniżej zestawiam wiodące marki wraz z charakterystyką ich oferty.

Oprócz tych producentów na rynku dostępne są skanery Datalogic (serie Safety Laser Scanner), Banner Engineering oraz rozwiązania segmentu multi-beam, takie jak Leuze scanGrid2 (Type 2, PL c, SIL 1) – przeznaczony dla małych pojazdów wolnobieżnych, gdzie analiza ryzyka dopuszcza niższy poziom bezpieczeństwa.

Ceny skanerów bezpieczeństwa klasy PL d / SIL 2 zaczynają się od około 2 000–3 000 zł za proste modele i mogą sięgać 8 000–15 000 zł za jednostki z rozbudowaną konfiguracją stref, wbudowanym muting i dużym zasięgiem. Koszty systemów bezpieczeństwa, obejmujące skaner, sterownik i elementy wykonawcze, stanowią według danych Robot Safety Standard Committee 10–20% całkowitego kosztu stanowiska zrobotyzowanego. Wdrożenie programowalnych funkcji bezpieczeństwa zamiast wyłącznie mechanicznych wygrodzeń pozwala obniżyć te koszty o 15–25%, przy jednoczesnym zwiększeniu elastyczności stanowiska.

Skanery bezpieczeństwa można kupić bezpośrednio od polskich dystrybutorów wymienionych producentów, przez platformy automatyki przemysłowej lub zamawiając kompletne wdrożenie u integratora robotycznego. Ta ostatnia opcja jest szczególnie sensowna wtedy, gdy wdrożenie obejmuje konfigurację stref, obliczenia ISO 13855 i walidację funkcji bezpieczeństwa – bo sama dostawa urządzenia to dopiero początek pracy.

Jak dobrać skaner do stanowiska robota?

Dobór skanera bezpieczeństwa to proces wieloetapowy. Błędem jest zaczynanie od przeglądania kart katalogowych – właściwa kolejność wygląda tak:

1. Przeprowadź ocenę ryzyka stanowiska – zidentyfikuj zagrożenia, określ wymagany PLr lub SILr dla każdej funkcji bezpieczeństwa. To ten krok decyduje, czy potrzebujesz urządzenia PL d, czy może wystarczy PL c.
2. Zdefiniuj geometrię strefy zagrożenia – określ, gdzie robot może wyrządzić krzywdę, w jakich kierunkach operator ma dostęp i czy istnieje ryzyko przejścia nad lub pod wiązką skanera.
3. Oblicz wymaganą minimalną odległość S według ISO 13855: S = K × T + C, gdzie K to prędkość zbliżania (1,6 mm/ms dla całego ciała, 2,0 mm/ms dla rąk), T to sumaryczny czas zatrzymania całego toru bezpieczeństwa, a C to stała korekcyjna zależna od rozdzielczości skanera i geometrii dostępu.
4. Dobierz zasięg i rozdzielczość skanera tak, żeby pole ochronne mieściło się w dostępnej przestrzeni przy wymaganej odległości S. Jeśli odległość S wychodzi za duża, warto sprawdzić, czy szybszy skaner (mniejszy T) pozwoli zmniejszyć tę wartość.
5. Sprawdź wymagania środowiskowe – zapylenie, wilgotność, obecność mgły olejowej, bezpośrednie nasłonecznienie. Nie każdy skaner pracuje poprawnie w każdym środowisku.
6. Oceń wymagania dotyczące konfiguracji stref – ile zestawów stref potrzebujesz (bank switching), czy wymagany jest muting, blanking, ile wejść i wyjść bezpieczeństwa musi mieć urządzenie.
7. Dobierz protokół komunikacyjny pasujący do sterownika bezpieczeństwa – EtherNet/IP, PROFINET PROFIsafe, IO-Link Safety lub klasyczne OSSD.

Warto pamiętać, że skaner to element systemu, a nie samodzielne rozwiązanie. Kompletna funkcja bezpieczeństwa wymaga też odpowiedniego przekaźnika bezpieczeństwa lub sterownika safety, elementów wykonawczych z nadzorowaniem zwrotnym (EDM) i – tam gdzie skaner nie pokrywa całego obszaru – uzupełnienia innymi środkami, takimi jak wygrodzenia czy kurtyny świetlne.

Wskazówka: Jeśli T – sumaryczny czas zatrzymania toru bezpieczeństwa – jest duży, nie próbuj kompensować go przez zmniejszenie pola ochronnego. Zmniejsz T, optymalizując czas reakcji sterownika i elementów wykonawczych, albo podziel obszar na kilka mniejszych stref nadzorowanych przez osobne skanery.

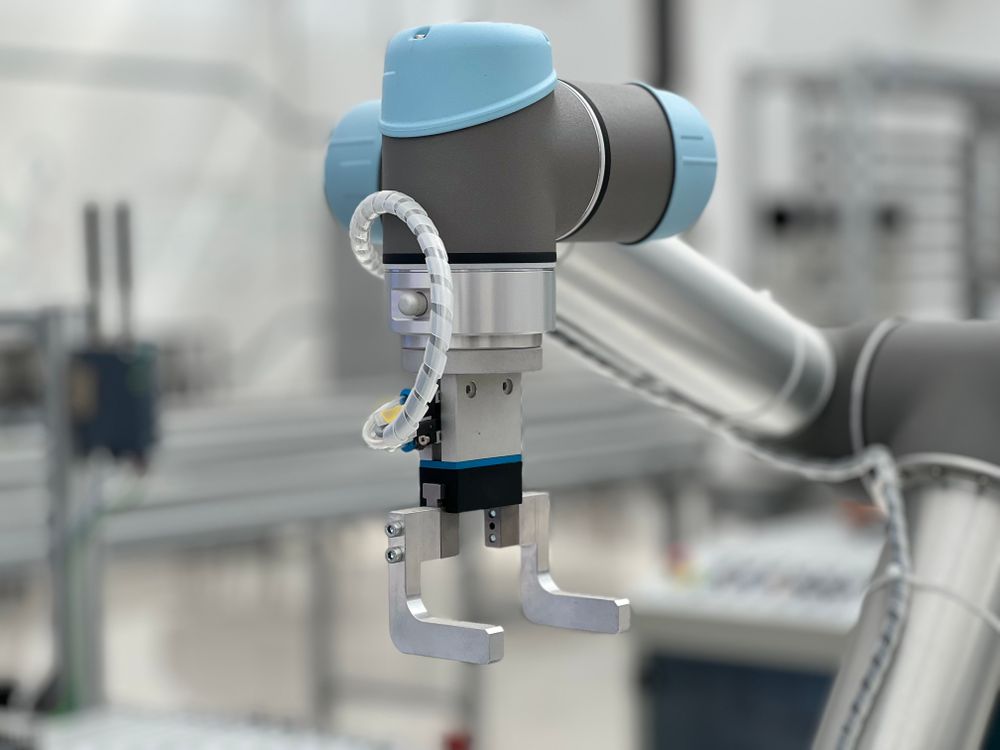

Jak skanery bezpieczeństwa działają przy robotach współpracujących?

Roboty współpracujące (coboty) są projektowane do bezpośredniej pracy z ludźmi, a ich mechanizm Power and Force Limiting (PFL) ogranicza siły i momenty, jakie mogą przenieść na człowieka podczas kontaktu. Nie oznacza to jednak, że cobot zawsze może pracować bez skanera – analiza ryzyka często pokazuje, że samo PFL nie wystarczy.

Skaner staje się niezbędny w scenariuszach takich jak:

• Robot trzyma narzędzie z ostrymi krawędziami (nóż, frez, laser) – siły kontaktowe mogą być dopuszczalne, ale ryzyko skaleczenia wymaga ochrony strefowej.
• Obrabiany detal ma dużą masę – energia kinetyczna wymaga nadzoru odległości, zanim człowiek znajdzie się w zasięgu.
• Prędkości robota są na tyle duże, że PFL nie zdąży zareagować w sposób bezpieczny bez wcześniejszego wykrycia zbliżającego się operatora.

W takich przypadkach stosuje się tryb Speed and Separation Monitoring (SSM), opisany w ISO/TS 15066 i wchłonięty do ISO 10218-2:2025. Skaner dostarcza informację o położeniu człowieka względem strefy robota, a monitorowanie bezpiecznej prędkości robota realizowane jest przez logikę bezpieczeństwa według schematu trzech stref:

• Strefa zewnętrzna (zielona) – robot pracuje z nominalną prędkością.
• Strefa środkowa (żółta) – robot redukuje prędkość do zdefiniowanego poziomu bezpiecznego.
• Strefa wewnętrzna (czerwona) – robot wykonuje bezpieczne zatrzymanie.

Dzięki takiemu podejściu czas przestoju stanowiska wywołany ingerencjami w strefę pracy może być zredukowany o 20–40% w stosunku do konfiguracji, w której każde wejście operatora w pobliże robota natychmiast wyzwala pełne zatrzymanie awaryjne. Robot zwalnia zamiast się zatrzymywać – i wznawia pracę szybciej, bo reset po SSM jest prostszy niż po wyzwoleniu przycisku awaryjnego E-Stop.

Skaner 2D, 3D ToF czy radar – co wybrać i kiedy?

Większość celi zrobotyzowanych i większość flot AGV w zamkniętych halach produkcyjnych doskonale obsługują skanery 2D. Mają jednak ograniczenie, o którym łatwo zapomnieć – nadzorują przestrzeń wyłącznie w jednej płaszczyźnie poziomej. Osoba, która przechodzi nad wiązką (np. wchodzi na podest) lub obiekt zawieszony ponad nią nie zostaną wykryte. To oznacza, że przy złożonej geometrii stanowiska skaner 2D musi być uzupełniony innymi środkami – wygrodzeniami powyżej wiązki, dodatkowymi czujnikami lub kurtynami.

Porównanie technologii w skrócie:

Skanery 3D ToF i systemy multi-beam generują trójwymiarową chmurę punktów i wykrywają przeszkody nad i pod płaszczyzną poziomą – schody, wiszące elementy, progi. To szczególnie ważne dla robotów mobilnych AMR poruszających się w środowiskach z regałami i infrastrukturą na różnych wysokościach. Dostępny dziś na rynku Leuze scanGrid2 to przykład skanera multi-beam certyfikowanego jako Type 2 / PL c / SIL 1 – niższy poziom bezpieczeństwa, ale wystarczający dla małych pojazdów wolnobieżnych, jeśli ocena ryzyka to potwierdza.

Standaryzacja safety dla 3D ToF jest jeszcze rozwijana – norma IEC 61496-3/-4 dopiero nadąża za technologią. Część rozwiązań 3D ToF funkcjonuje na razie jako pre-safety z oceną ryzyka na poziomie systemu, a nie jako certyfikowane urządzenie ESPE. Radar bezpieczeństwa to opcja dla środowisk, gdzie optyczne czujniki generują fałszywe alarmy lub mają problemy z detekcją – odlewnie, spawalnie, środowiska z gęstym pyłem lub wiórami metalowymi. Stosuje się go często w kombinacji z LiDAR-em: radar jako gruba warstwa bezpieczeństwa, LiDAR do precyzyjnego nadzoru stref.

Warto też spojrzeć na zestawienie z innymi urządzeniami ochronnymi. Maty bezpieczeństwa przy robotach są prostszym rozwiązaniem dla stałych, niewielkich stanowisk, natomiast skanery obszarowe wygrywają elastycznością wszędzie tam, gdzie layout stanowiska się zmienia lub gdzie materiał musi przepływać przez strefę chronioną.

Zaawansowane funkcje skanerów – muting, blanking i bank switching

Skaner bezpieczeństwa to nie tylko pole ochronne i wyjście OSSD. W celach zrobotyzowanych, gdzie materiał musi przepływać przez strefę chronioną podczas pracy robota, fundamentalne znaczenie mają zaawansowane funkcje logiczne.

Muting to automatyczne, czasowe zawieszenie funkcji bezpieczeństwa podczas przewidywanej, bezpiecznej fazy cyklu – na przykład wjazdu palety do celi paletyzacji przez tunel chroniony przez skaner. Wyzwalany jest sekwencją sygnałów z zewnętrznych czujników muting (co najmniej dwa, wyzwalane w określonej kolejności i oknie czasowym), a nie pojedynczym sygnałem sterowania. Rygor tej logiki wynika z prostego faktu: jeśli człowiek wejdzie za paletą podczas muting, skaner go nie wykryje. Dlatego projekt układu muting musi uwzględniać szerokość obiektu transportowanego, prędkość przenośnika i rozmieszczenie czujników tak, żeby człowiek fizycznie nie mógł się zmieścić obok obiektu inicjującego muting.

Blanking działa inaczej. Wycisza stałe fragmenty pola ochronnego, żeby umożliwić obecność przewidzianych obiektów – na przykład krawędzi przenośnika biegnącej przez strefę lub fragmentu maszyny pobocznej. Dynamiczny blanking potrafi odróżniać wzorzec przerwań generowany przez materiał od wzorca generowanego przez człowieka (na podstawie kształtu, kierunku ruchu i prędkości), co w wielu aplikacjach pozwala ograniczyć stosowanie twardego muting.

Bank switching to mechanizm, który pozwala skanerowi mieć zapisanych kilkadziesiąt lub kilkaset zestawów stref i dynamicznie je przełączać w zależności od sygnału sterującego. Dla AGV oznacza to na przykład:

• Jazda do przodu – długa strefa ochronna z przodu pojazdu.
• Skręt – asymetryczne pole dostosowane do toru skrętu.
• Dokowanie – zmniejszona strefa do przodu, rozszerzona z boku.
• Jazda tyłem – pole przesunięte za pojazd.

Optymalizacja parametrów skanera i stref może zwiększyć dopuszczalną prędkość jazdy AGV o 10–20% przy zachowaniu zgodności z wymaganiami bezpieczeństwa – bo dłuższa strefa ochronna daje więcej czasu na reakcję i pozwala pojazd poruszać się szybciej.

EDM (External Device Monitoring) to nadzór nad elementami wykonawczymi – skaner lub sterownik safety monitoruje styki zwrotne stycznika i weryfikuje, czy urządzenie faktycznie przeszło w stan bezpieczny, zanim pozwoli na reset. To zabezpieczenie przed scenariuszem, w którym styk napędowy sklei się i robot nie zatrzyma się mimo sygnału stop z skanera. Podobną rolę odgrywa tu właściwie zaprojektowany przekaźnik bezpieczeństwa z monitorowaniem wyjść.

Jak skaner bezpieczeństwa integruje się ze sterownikiem robota?

Integracja skanera z systemem sterowania robota odbywa się na kilku poziomach, zależnie od architektury systemu.

Najprostszy model to połączenie OSSD (Output Signal Switching Device) – dwa przekaźnikowe wyjścia bezpieczeństwa, które otwierają się przy naruszeniu strefy ochronnej. Sygnał ten trafia do wejść bezpieczeństwa sterownika robota lub do sterownika safety, który realizuje odpowiednią funkcję – bezpieczne zatrzymanie kategorii 0, 1 lub 2. To rozwiązanie prostsze w konfiguracji, ale ograniczone – daje tylko informację TAK/NIE, bez danych o tym, która strefa została naruszona.

Bardziej zaawansowana opcja to integracja przez bezpieczną sieć przemysłową – PROFIsafe (PROFINET), CIP Safety (EtherNet/IP) lub IO-Link Safety. Tą drogą sterownik safety otrzymuje nie tylko sygnał o naruszeniu strefy, ale też informację o aktywnym banku stref, diagnostykę urządzenia i – w przypadku SSM – dane potrzebne do dynamicznego ograniczania prędkości robota. Taka integracja jest wymagana przy realizacji pełnego SSM: sterownik safety porównuje pozycję człowieka ze strefą i wysyła do sterownika robota sygnał ograniczenia prędkości lub zatrzymania.

Wiele nowoczesnych robotów przemysłowych ma wbudowany sterownik safety z wejściami OSSD lub złączem do sieci bezpiecznej. W przypadku cobotów (Universal Robots, KUKA LBR, FANUC CRX) producent zazwyczaj dostarcza wtyczki systemowe lub preconfigurowane wejścia bezpieczeństwa, do których podłączenie skanera jest stosunkowo dobrze opisane. Mimo to konfiguracja stref, obliczenie odległości S i walidacja funkcji bezpieczeństwa zawsze wymagają pracy inżyniera z kompetencjami safety – oprogramowanie konfiguracyjne skanera nie zastąpi analizy ryzyka i obliczeń normatywnych.

Warto też sprawdzić, które czujniki bezpieczeństwa w robotyce są już stosowane na stanowisku – skaner powinien być zintegrowany z tą samą architekturą safety, a nie projektowany jako oddzielna wyspa.

Typowe błędy przy wdrażaniu skanerów bezpieczeństwa

Po latach pracy przy uruchamianiu stanowisk zrobotyzowanych widzę, że pewne błędy pojawiają się regularnie. Warto je znać przed wdrożeniem, bo ich konsekwencje potrafią być kosztowne.

Błąd pierwszy – planowanie skanera na końcu projektu. Jeśli skaner trafia do projektu jako ostatni element, zazwyczaj okazuje się, że geometria stanowiska wymusiła niekorzystne umiejscowienie. Pojawiają się martwe pola za elementami konstrukcji, możliwość przejścia nad lub pod wiązką, a obliczone S nie mieści się w dostępnej przestrzeni. Skaner musi być częścią projektu stanowiska od pierwszej koncepcji.

Błąd drugi – zmiana parametrów próbkowania bez przeliczenia odległości. Multiple sampling (wielokrotne próbkowanie) polega na tym, że skaner potwierdza obecność obiektu dopiero po określonej liczbie kolejnych skanów. Zwiększenie liczby próbek redukuje fałszywe alarmy, ale dodaje OFF-delay i wydłuża T. Każda zmiana tego parametru wymaga przeliczenia S według ISO 13855 – jeśli tego nie zrobisz, pole ochronne może być za blisko strefy zagrożenia.

Błąd trzeci – optymalizacja wyłącznie pod zasięg. Skaner o największym możliwym polu ochronnym brzmi atrakcyjnie, ale większy zasięg często wymaga dłuższego czasu reakcji i większej liczby próbek, co z kolei powiększa S. Czasem dwa skanery z krótszym zasięgiem, ale szybszą reakcją, dają lepszy wynik geometryczny niż jeden z dużym polem.

Błąd czwarty – traktowanie skanera jako jedynego środka ochronnego. Skaner 2D nadzoruje tylko jedną płaszczyznę. Jeśli nad wiązką możliwe jest wejście człowieka (np. przez drabinę, podest, otwór w ogrodzeniu), skaner tego nie wykryje. Wymagana jest analiza ryzyka, która zidentyfikuje wszystkie drogi dostępu, i odpowiednie uzupełnienie – zamki bezpieczeństwa do osłon, dodatkowe kurtyny lub wygrodzenia mechaniczne powyżej strefy skanera.

Wskazówka: Po każdej zmianie konfiguracji skanera – nawet pozornie drobnej, jak przesunięcie pola o kilka centymetrów lub zmiana liczby próbek – przeprowadź pełną weryfikację obliczeń S i udokumentuj ją. Zmiana parametrów bez dokumentacji to jeden z najczęstszych powodów nieważności deklaracji zgodności maszyny.

Podsumowanie

Skanery bezpieczeństwa do robotów to dziś dojrzała technologia, dostępna od wielu producentów w wersjach certyfikowanych do PL d / SIL 2. Wybór konkretnego modelu wymaga przejścia przez ocenę ryzyka, obliczenie minimalnej odległości S według ISO 13855 i dopasowanie zasięgu, rozdzielczości oraz funkcji logicznych do realiów stanowiska. Skanery sprawdzają się zarówno przy klasycznych robotach przemysłowych, jak i przy cobotach realizujących SSM, a dla AGV i AMR są podstawowym elementem toru bezpieczeństwa. Technologia 3D ToF uzupełnia skanery 2D tam, gdzie wymagana jest pełna detekcja przestrzenna. Wdrożenie skanera bezpieczeństwa warto powierzyć specjaliście z kompetencjami w zakresie norm bezpieczeństwa maszynowego.

FAQ

Q: Czy skaner bezpieczeństwa wymaga okresowych przeglądów i kalibracji?

A: Tak – producenci wymagają regularnych przeglądów funkcjonalnych, zwykle co 12 miesięcy lub po każdej istotnej zmianie konfiguracji. Kalibracja geometryczna nie jest wymagana, ale weryfikacja poprawności pól ochronnych i czasu reakcji powinna być dokumentowana.

Q: Czy jeden skaner może chronić całą celę robotyczną ze wszystkich stron?

A: Rzadko. Kąt skanowania wynosi 190–275°, więc jeden skaner nie pokryje pełnego obwodu. Najczęściej stosuje się dwa lub więcej skanerów, uzupełnione wygrodzeniami lub kurtynami świetlnymi od góry i z tyłu stanowiska.

Q: Jak skaner bezpieczeństwa zachowuje się przy silnym nasłonecznieniu lub odblaskowych powierzchniach?

A: Bezpośrednie nasłonecznienie i bardzo odblaskowe powierzchnie (np. lustra, folie metalizowane) mogą powodować fałszywe alarmy lub ograniczenie zasięgu. Producenci podają w dokumentacji dopuszczalne wartości luminancji tła – przed instalacją należy zweryfikować warunki środowiskowe.

Q: Czy skaner bezpieczeństwa może pracować w strefie Ex (przestrzeń zagrożona wybuchem)?

A: Standardowe skanery bezpieczeństwa nie mają certyfikacji ATEX i nie mogą być stosowane w strefach Ex. Istnieją dedykowane rozwiązania dla takich środowisk, ale są rzadko spotykane i kosztowniejsze – w większości przypadków stosuje się wtedy alternatywne środki ochronne.

Q: Jak długo trwa typowe wdrożenie skanera bezpieczeństwa na stanowisku zrobotyzowanym?

A: Sam montaż i konfiguracja zajmują 1–3 dni robocze. Całe wdrożenie – obejmujące ocenę ryzyka, obliczenia normatywne, konfigurację, testy funkcjonalne i dokumentację – trwa zazwyczaj od kilku dni do kilku tygodni, zależnie od złożoności stanowiska i liczby funkcji bezpieczeństwa.
