Co to jest trajektoria robota?

Trajektoria robota porządkuje ruch tak, aby efektor dotarł we właściwe miejsce, we właściwym czasie i bez kolizji. W praktyce wiele problemów zaczyna się wtedy, gdy ktoś myli sam tor z opisem ruchu w czasie. Poniżej wyjaśniam to precyzyjnie i bez zbędnych skrótów.

Najważniejsze informacje z tego artykułu:

• Trajektoria robota opisuje pozycję, orientację, prędkość i przyspieszenie w funkcji czasu.
• Tor ruchu i trajektoria nie są tym samym, bo trajektoria uwzględnia czas.
• W sterowaniu używa się trajektorii PTP, CP i MP.
• Planowanie trajektorii łączy geometrię, kinematykę i ograniczenia robota.
• W robotyce przemysłowej trajektoria wpływa na jakość, cykl pracy i bezpieczeństwo ruchu.

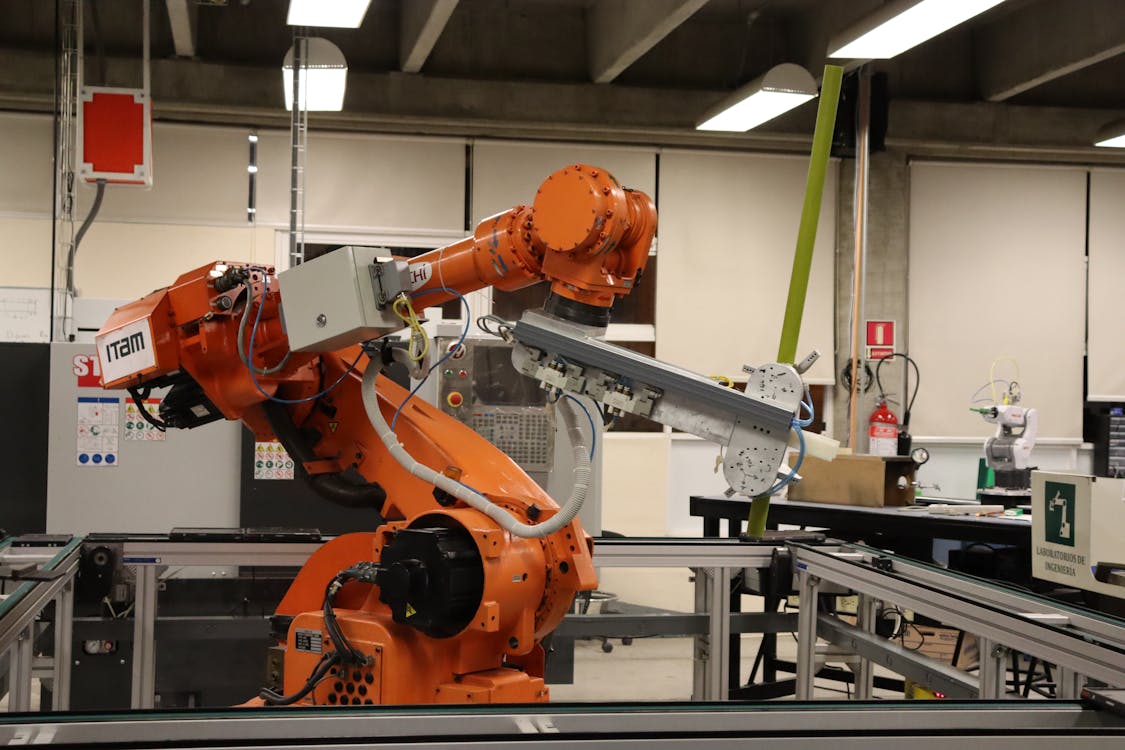

Co to jest trajektoria robota?

Trajektoria robota to czasowy opis ruchu efektora, całego manipulatora albo robota mobilnego. Obejmuje położenie i orientację w każdej chwili, a razem z nimi prędkość, przyspieszenie i ograniczenia ruchu. Właśnie dlatego odpowiedź na pytanie, co to jest trajektoria robota, nie sprowadza się do linii narysowanej w przestrzeni.

W robotyce trajektorię zapisuje się zwykle w przestrzeni kartezjańskiej, czyli przez współrzędne położenia i ustawienie narzędzia, albo w przestrzeni konfiguracyjnej, czyli przez wartości przegubów q(t). Ten zapis mówi nie tylko, dokąd robot jedzie, ale też jak szybko porusza się w kolejnych chwilach i czy ruch mieści się w ograniczeniach układu.

Trajektoria obejmuje zwykle:

• Pozycję punktu roboczego.
• Orientację narzędzia.
• Prędkość ruchu.
• Przyspieszenie i hamowanie.
• Ograniczenia sił oraz momentów.

W praktyce inżynierskiej trajektoria powstaje przez parametryzację ścieżki funkcją czasu t. Najpierw definiuje się drogę bezkolizyjną, a później przypisuje się do niej przebieg czasowy. Dopiero taki opis pozwala zsynchronizować ruch z napędami, obciążeniem i procesem technologicznym. W robotyce przemysłowej trajektoria robota decyduje więc o jakości procesu, czasie cyklu i obciążeniu osi.

Tak rozumiana trajektoria pojawia się też w literaturze specjalistycznej. W opracowaniach dotyczących sterowania optymalnego opis położeń efektora stanowi część danych wejściowych do wyznaczenia ruchu, a w badaniach nad lokalizacją robotów mobilnych rzeczywistą trajektorię wyznacza się nawet z użyciem systemów przechwytywania ruchu, aby porównać model z ruchem wykonanym przez maszynę. To dobrze pokazuje, że trajektoria nie jest pojęciem teoretycznym oderwanym od praktyki.

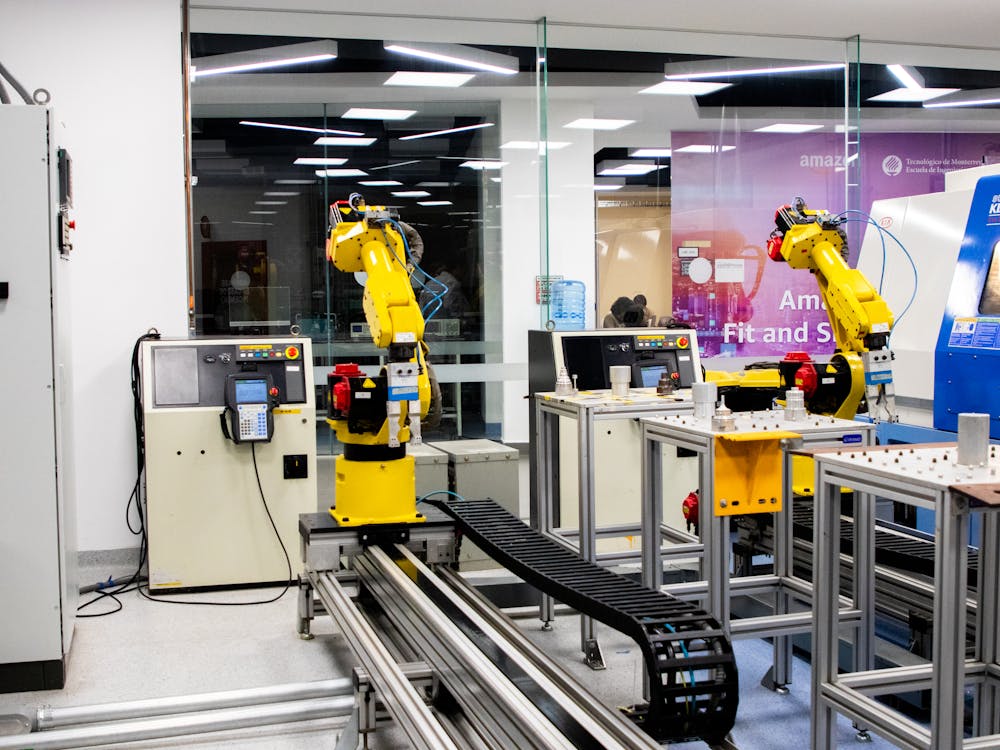

Czym trajektoria robota różni się od toru ruchu?

Tor ruchu opisuje geometrię drogi, a trajektoria dodaje do niej czas. To najważniejsza różnica. Ten sam robot może przejechać po identycznym torze wolno i płynnie albo szybko, z dużym przyspieszeniem i gwałtownym hamowaniem. Geometrycznie droga pozostaje taka sama, ale trajektoria już nie.

Różnice między torem a trajektorią robota:

• Tor ruchu – opisuje kształt drogi w przestrzeni.
• Trajektoria – opisuje drogę wraz z parametrami czasowymi.
• Tor ruchu – nie uwzględnia prędkości ani przyspieszenia.
• Trajektoria – uwzględnia tempo ruchu, dynamikę i ograniczenia napędów.

W planowaniu ruchu rozróżnienie bywa jeszcze precyzyjniejsze. Planowanie ścieżki wyznacza sekwencję punktów albo ciągłą krzywą bezkolizyjną, natomiast planowanie trajektorii nakłada na tę ścieżkę przebieg czasowy i sprawdza, czy ruch da się wykonać fizycznie. Dochodzą wtedy maksymalne prędkości, dopuszczalne przyspieszenia, momenty osi i warunki technologiczne procesu.

W stanowisku produkcyjnym ma to bardzo konkretne skutki. Ten sam tor może być poprawny przy wolnym ruchu, a kłopotliwy przy dużej prędkości, bo rosną siły bezwładności, pojawia się większy jerk, czyli tempo zmian przyspieszenia, a układ serwonapędowy pracuje pod większym obciążeniem. I wtedy nagle okazuje się, że problemem nie jest geometria ruchu, tylko sposób jego realizacji w czasie.

Jakie rodzaje trajektorii stosuje się w robotyce?

Rodzaj trajektorii dobiera się do procesu technologicznego. Inaczej porusza się robot przy odkładaniu detalu, inaczej podczas spawania, a jeszcze inaczej przy klejeniu, frezowaniu czy prowadzeniu głowicy pomiarowej. W robotyce przemysłowej najczęściej spotyka się trajektorie punktowe, ciągłe i wielopunktowe.

Typy trajektorii w sterowaniu robotem:

• PTP – ruch punkt do punktu, w którym robot przechodzi między pozycjami zadanymi.
• CP – ruch po ciągłej ścieżce, bez wyraźnych zatrzymań między punktami.
• MP – ruch wielopunktowy, który pozwala precyzyjnie kształtować tor narzędzia.

PTP sprawdza się tam, gdzie liczy się szybkie przemieszczenie między punktami, a dokładny przebieg pośredni ma mniejsze znaczenie. Takie rozwiązanie często pojawia się w paletyzacji, pobieraniu i odkładaniu detali albo obsłudze maszyn.

CP stosuje się wtedy, gdy narzędzie musi poruszać się po zadanej linii w sposób ciągły. To typowe dla spawania, cięcia, klejenia czy nakładania uszczelniacza. W tych procesach sama pozycja końcowa nie wystarcza, bo znaczenie ma cały przebieg ruchu.

MP daje większą swobodę kształtowania toru. Sterownik korzysta wtedy z interpolatorów, na przykład liniowych, kołowych albo spline, i prowadzi narzędzie przez wiele punktów pośrednich. W zastosowaniach takich jak robotyzacja spawania trajektoria bywa formowana niemal dowolnie w przestrzeni 6D, czyli z uwzględnieniem pozycji oraz orientacji narzędzia.

W praktyce przemysłowej szczególnie ważna staje się właśnie trajektoria 6D. Uchwyt spawalniczy, głowica dozująca czy chwytak często muszą dojechać do punktu pod konkretnym kątem. Gdy orientacja jest błędna, proces traci powtarzalność, nawet wtedy, gdy sama pozycja liniowa zgadza się co do milimetra.

Jak planuje się i generuje trajektorię manipulatora?

Planowanie trajektorii zaczyna się od celu ruchu i warunków jego wykonania. Najpierw definiuje się punkt startowy, punkt docelowy oraz otoczenie robota. Później wyznacza się tor bezkolizyjny, a następnie nadaje mu się przebieg czasowy zgodny z możliwościami osi, napędów i procesu.

1. Określ punkt startowy i punkt docelowy.
2. Sprawdź kolizje z otoczeniem, osprzętem i detalem.
3. Wyznacz tor ruchu w przestrzeni roboczej.
4. Dodaj parametry czasowe, czyli prędkość, przyspieszenie i czas przejazdu.
5. Zweryfikuj, czy napędy mieszczą się w limitach v_max oraz a_max.
6. Przetestuj ruch w symulacji i skontroluj płynność przejść.

Na tym etapie wchodzi kinematyka. Położenie efektora nie wynika z ruchu abstrakcyjnego punktu, tylko z ustawienia wszystkich przegubów. W przestrzeni konfiguracyjnej trajektorię zapisuje się jako q(t) = [q1(t), …, qn(t)], a powiązanie z ruchem narzędzia opisuje jakobian J(q), który wiąże prędkości przegubowe z prędkością kartezjańską efektora. To właśnie tutaj łatwo natknąć się na osobliwości, ograniczenia zakresów osi albo konfiguracje trudne do sterowania.

W praktyce sterownik wyznacza punkty pośrednie metodą interpolacji. Dla prostszych zadań używa interpolacji liniowej lub kołowej. Dla ruchów bardziej wymagających pojawiają się splajny B, profile trapezowe i S-krzywe prędkości. Te profile ograniczają gwałtowne zmiany przyspieszenia, dzięki czemu ruch jest płynniejszy i mniej obciąża mechanikę.

W środowisku z przeszkodami samo wyznaczenie toru nie wystarcza. System najpierw wyszukuje ścieżkę bezkolizyjną, a potem optymalizuje trajektorię pod kątem czasu przejazdu, energii albo gładkości ruchu. W takich zadaniach wykorzystuje się metody globalne, jak A* czy RRT, oraz podejścia lokalne, na przykład MPC albo algorytmy mieszania trajektorii. Brzmi akademicko? Owszem, ale w produkcji efekt jest bardzo przyziemny: robot jedzie szybciej, spokojniej i bez niespodzianek.

Wskazówka: przy uruchamianiu nowego procesu spokojniejsza trajektoria daje lepszy obraz przejść między punktami niż od razu ustawiona prędkość produkcyjna.

W zaawansowanych procesach dochodzi jeszcze korekta online. W zrobotyzowanym spawaniu czujnik laserowy może śledzić rowek spoiny i na bieżąco przesuwać trajektorię uchwytu spawalniczego w poziomie oraz pionie. Sterownik porównuje położenie referencyjne z aktualnym pomiarem i wprowadza poprawkę. Dzięki temu robot nie jedzie ślepo po wcześniej zaprogramowanej linii, tylko reaguje na rzeczywisty detal.

Jakie parametry opisują trajektorię robota?

Trajektoria ma jednocześnie wymiar matematyczny i fizyczny. Sam punkt w przestrzeni nie wystarcza, bo robot musi znać położenie, orientację, przebieg czasowy oraz wymagania dynamiczne ruchu. Dopiero taki zestaw informacji pozwala ocenić, czy trajektoria jest wykonalna.

Parametry trajektorii robota:

• Pozycja – określa położenie efektora w przestrzeni.
• Orientacja – opisuje ustawienie narzędzia, często z użyciem kątów lub kwaternionów.
• Prędkość – pokazuje tempo ruchu w czasie.
• Przyspieszenie – określa, jak szybko zmienia się prędkość.
• Jerk – opisuje zmianę przyspieszenia i wpływa na płynność ruchu.
• Moment i siła – pokazują wymagania dynamiczne względem osi i napędów.

W przestrzeni kartezjańskiej opis obejmuje zwykle funkcje x(t), y(t), z(t) oraz orientację narzędzia. W przestrzeni przegubowej używa się funkcji q(t), dq/dt i d²q/dt². Ograniczenia zapisuje się na przykład jako maksymalne prędkości v_max i maksymalne przyspieszenia a_max. Gdy układ ich nie spełnia, trajektoria wygląda poprawnie na ekranie, ale robot nie wykona jej stabilnie w rzeczywistości.

W badaniach dotyczących odometrii robotów mobilnych rzeczywistą trajektorię porównuje się z trajektorią estymowaną. W jednym z takich opracowań system przechwytywania ruchu posłużył do wyznaczenia rzeczywistego przebiegu ruchu, a analizę niepewności pozycji przeprowadzono metodą Monte Carlo. Wniosek jest prosty i bardzo praktyczny: trajektoria służy nie tylko do sterowania, ale też do oceny błędu lokalizacji i jakości modelu ruchu.

Wskazówka: dobra ocena trajektorii obejmuje błąd pozycjonowania, przebieg prędkości, przyspieszenie oraz gładkość przejść w całym cyklu.

Jak ograniczenia kinematyczne wpływają na ruch robota?

Ograniczenia kinematyczne i dynamiczne rozstrzygają, czy robot faktycznie wykona zaplanowaną trajektorię. Chodzi o zakresy osi, maksymalne prędkości, przyspieszenia, momenty obrotowe, osobliwości oraz ryzyko kolizji z otoczeniem albo własną konstrukcją.

Najczęstsze ograniczenia to:

• Zakres ruchu osi – robot nie może wyjść poza dopuszczalne kąty lub przesunięcia.
• Prędkość maksymalna – napęd nie może przekroczyć bezpiecznej wartości.
• Przyspieszenie maksymalne – ruch nie może być zbyt gwałtowny.
• Moment obrotowy – obciążenie nie może przekroczyć możliwości osi.
• Kolizje – trajektoria musi omijać przeszkody i wyposażenie stanowiska.

Po zignorowaniu tych ograniczeń robot wchodzi w obszar niestabilnej pracy. Pojawiają się szarpnięcia, skoki prędkości, większy pobór prądu, a czasem utrata dokładności prowadzenia narzędzia. W środowisku produkcyjnym to właśnie ograniczenia ruchu najczęściej wymuszają kompromis między krótkim czasem cyklu a płynnością pracy.

Szczególnie wymagające są okolice osobliwości kinematycznych. W takim położeniu nawet niewielka zmiana prędkości efektora wymaga bardzo dużych prędkości przegubowych. Na wykresie wszystko wygląda niewinnie, ale mechanika robota mówi wtedy dosadnie dość.

W robotach mobilnych sprawa jeszcze się rozszerza. Trajektoria zależy od modelu ruchu platformy, na przykład typu unicycle albo diff-drive, oraz od warunków synchronizacji z innymi jednostkami. W układach grupowych każdy robot porusza się względem trajektorii referencyjnej i utrzymuje zadane przesunięcia względem robota prowadzącego albo wirtualnego układu grupy.

Badania nad ruchem formacji pokazują, że poprawnie zaprojektowana trajektoria pozwala utrzymać zadane odległości między robotami i zachować spójny ruch całej grupy. W eksperymentach z robotami kołowymi wyniki dla jednego robota dobrze pokrywały się z wynikami pozostałych, co potwierdziło skuteczne śledzenie trajektorii i samoorganizację zespołu. Podobne efekty potwierdzono także w pracach nad sterowaniem synchronicznym, gdzie do korekcji ruchu wykorzystywano rzeczywiste położenie, prędkości obrotowe kół i dane ze skanerów laserowych.

Wskazówka: gdy na osi pojawiają się ostre skoki prędkości, łagodniejsze przejścia i dłuższa faza rozpędzania zwykle dają lepszy efekt niż samo podniesienie prędkości zadanej.

Jak trajektoria robota działa w programowaniu przemysłowym?

W programowaniu robotów przemysłowych trajektoria przekłada się bezpośrednio na wynik procesu. To ona rozstrzyga, czy chwytak podejdzie do detalu spokojnie, czy palnik spawalniczy utrzyma równy ruch, czy dozownik nie zerwie ścieżki materiału i czy robot zatrzyma się dokładnie tam, gdzie przewiduje technologia.

Z punktu widzenia wdrożenia warto sprawdzić:

• Powtarzalność – czy robot wraca do tych samych punktów z akceptowalnym błędem.
• Płynność – czy ruch nie powoduje szarpnięć na przejściach.
• Czas cyklu – czy trajektoria nie wydłuża procesu bardziej, niż trzeba.
• Bezpieczeństwo – czy ruch nie zbliża robota do kolizji.
• Jakość procesu – czy narzędzie prowadzi materiał tak, jak wymaga technologia.

Programista ustawia punkty, wybiera tryb ruchu, definiuje interpolację i sprawdza ograniczenia czasowe oraz geometryczne. Potem testuje przejazd w symulacji i na stanowisku. Gdy po uruchomieniu pojawiają się drgania, ślady niestabilności albo korekty pozycji, problem bardzo często leży w trajektorii, a nie w samym punkcie docelowym.

W praktyce najlepiej działa podejście etapowe. Najpierw prostszy i spokojniejszy ruch, później zwiększanie dynamiki. Zauważyłem wiele razy, że taka kolejność szybciej ujawnia błędy modelu, źle dobrane punkty pośrednie i niekorzystne ustawienia orientacji narzędzia. Produkcja lubi tempo, ale jeszcze bardziej lubi przewidywalność.

W nowoczesnych aplikacjach przemysłowych trajektoria coraz częściej nie jest sztywno zapisana raz na zawsze. System korzysta z czujników, pomiarów online i filtracji zakłóceń, aby korygować ruch w czasie rzeczywistym. Dzieje się tak choćby przy śledzeniu spoiny, kompensacji tolerancji detalu czy pracy w gniazdach z większą zmiennością. Trajektoria staje się wtedy elementem sterowania adaptacyjnego, a nie wyłącznie wcześniej zaprogramowaną linią ruchu.

Podsumowanie

Trajektoria robota jest opisem ruchu w czasie, a nie samą drogą między punktami. Obejmuje pozycję, orientację, prędkość, przyspieszenie i ograniczenia dynamiczne, więc łączy geometrię z kinematyką oraz fizyką ruchu. W praktyce robotyki przemysłowej trajektoria wpływa na jakość procesu, czas cyklu i bezpieczeństwo pracy. Jeśli rozumiesz różnicę między torami ruchu a trajektorią robota, łatwiej programujesz manipulator i trafniej oceniasz jego zachowanie.

FAQ

Q: Czy trajektoria robota zawsze dotyczy efektora?

A: Nie. Najczęściej opisuje ruch efektora, ale może też odnosić się do całej struktury robota albo do ruchu poszczególnych osi w przestrzeni konfiguracyjnej.

Q: Czy trajektoria robota musi być liniowa?

A: Nie. Może być liniowa, łukowa, spline lub złożona z wielu odcinków. Kształt zależy od zadania, kolizji i wymagań procesu.

Q: Czy można zmienić trajektorię w trakcie ruchu?

A: Tak, jeśli sterownik i aplikacja to obsługują. W praktyce robią to układy korekcji online, na przykład przy śledzeniu spoiny lub zmianie położenia detalu.

Q: Czy trajektoria robota zależy od kinematyki odwrotnej?

A: Tak. Gdy planujesz ruch w przestrzeni kartezjańskiej, układ musi przeliczyć położenie i orientację na kąty przegubów, czyli rozwiązać kinematykę odwrotną.

Q: Czy ten sam tor można wykonać różnymi trajektoriami?

A: Tak. Ten sam tor da się przejechać z różną prędkością, przyspieszeniem i czasem przejścia. Dlatego trajektoria opisuje nie tylko gdzie robot jedzie, lecz także jak to robi.
