Kurtyny świetlne w celi zrobotyzowanej: rola i dobór

Kurtyny świetlne w celi zrobotyzowanej to temat, który pojawia się na każdym poważnym etapie projektowania stanowiska zrobotyzowanego – od oceny ryzyka, przez dobór środków ochronnych, aż po odbiór techniczny. Pełnią funkcję optoelektronicznego elementu wykrywającego obecność człowieka w strefie niebezpiecznej i inicjującego bezpieczne zatrzymanie robota. Ten artykuł jest dla inżynierów automatyków, integratorów i osób odpowiedzialnych za bezpieczeństwo maszyn, które chcą wiedzieć nie tylko co zastosować, ale przede wszystkim dlaczego i jak. Jeśli zależy Ci na tym, żeby cela była zgodna z normami i bezpieczna w codziennej eksploatacji, poniższy materiał powinien Ci w tym pomóc.

Najważniejsze informacje z tego artykułu:

• Kurtyny świetlne w celi zrobotyzowanej to aktywne optoelektroniczne urządzenia ochronne (AOPD/ESPE), których zadaniem jest wykrywanie wtargnięcia człowieka w strefę pracy robota i inicjowanie bezpiecznego zatrzymania.
• Dobór parametrów kurtyny – rozdzielczości, zakresu ochrony i poziomu bezpieczeństwa (PL/SIL) – musi wynikać z oceny ryzyka przeprowadzonej zgodnie z EN ISO 12100 i EN ISO 10218-2.
• Minimalna odległość montażu kurtyny od strefy zagrożenia obliczana jest wg EN ISO 13855 i zależy od całkowitego czasu reakcji systemu oraz rozdzielczości kurtyny.
• Kurtyna musi być zintegrowana ze sterownikiem bezpieczeństwa robota i obsługiwać różne tryby pracy: produkcyjny, uczenia (teach) i serwisowy.
• Do najczęstszych błędów projektowych należy nieuwzględnienie pełnego czasu wybiegu robota przy obliczaniu odległości S oraz zastosowanie kurtyny o zbyt niskim typie bezpieczeństwa.

Jaką rolę pełnią kurtyny świetlne w celi zrobotyzowanej?

Kurtyna świetlna to aktywne optoelektroniczne urządzenie ochronne, klasyfikowane jako AOPD (Active Opto-electronic Protective Device) zgodnie z normą EN IEC 61496. W celi zrobotyzowanej jej podstawowym zadaniem jest wykrywanie wtargnięcia, sięgania lub pozostawania operatora w obszarze zagrożenia i wyzwolenie funkcji bezpieczeństwa – zatrzymania robota – zanim dojdzie do kontaktu z ruchomymi elementami.

Urządzenie działa na zasadzie matrycy równoległych wiązek podczerwieni rozpiętych między nadajnikiem a odbiornikiem. Gdy którakolwiek wiązka zostanie przerwana, kurtyna wysyła sygnał do logiki bezpieczeństwa, która inicjuje zatrzymanie. Czasy reakcji samej kurtyny wynoszą zazwyczaj kilka do kilkunastu milisekund, jednak to tylko jeden składnik całkowitego czasu reakcji systemu. Zanim robot faktycznie się zatrzyma, musi jeszcze przejść przez logikę sterownika bezpieczeństwa, zadziałać napęd i pokonać wybieg mechaniczny osi – i właśnie ten łączny czas determinuje, gdzie kurtynę należy zamontować.

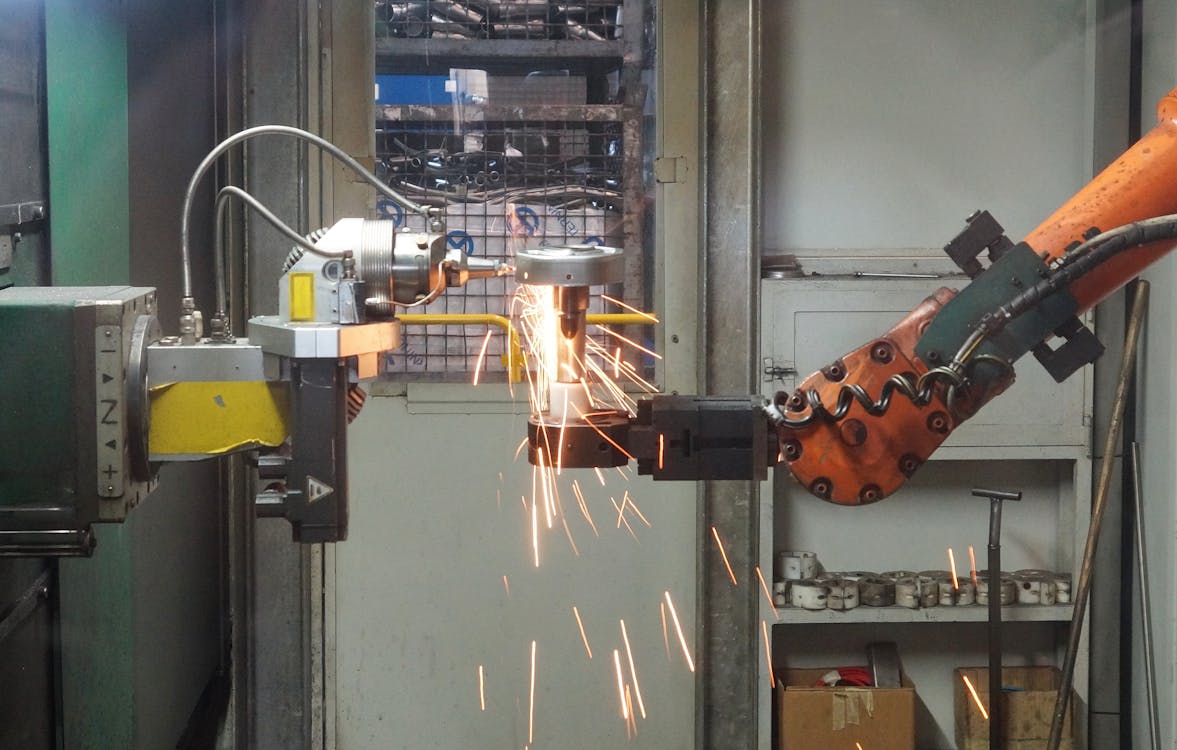

W celach spawalniczych, zgrzewających czy aplikacjach obsługi pras kurtyny stanowią jeden z podstawowych elementów systemu ochronnego obok ogrodzenia, blokad drzwi i pulpitu sterowniczego. Ich rola nie sprowadza się do funkcji czujnika obecności – to element złożonego obwodu bezpieczeństwa (SRP/CS, czyli Safety-Related Parts of Control Systems), który musi osiągać określony poziom niezawodności.

Warto tu wyraźnie rozróżnić zakres zastosowania. Kurtyny świetlne sprawdzają się szczególnie tam, gdzie potrzebny jest ciągły lub powtarzalny dostęp do celi – np. przy załadunku i wyładunku detali, okna serwisowe, strefy odbioru gotowych elementów. W obszarach, gdzie dostęp jest sporadyczny i ryzyko wysokie, wygrodzenia bezpieczeństwa dla robotów pozostają podstawową barierą mechaniczną, uzupełnianą przez kurtyny jedynie w miejscach, gdzie fizyczna bariera musiałaby być otwierana.

Gdzie montuje się kurtyny świetlne w celi zrobotyzowanej?

Miejsca montażu wynikają bezpośrednio z analizy ryzyka i topografii celi. Nie montuje się kurtyny „przy wejściu”, bo tak wygląda podobne stanowisko – każda lokalizacja musi odpowiadać na konkretne zagrożenie zidentyfikowane w procesie oceny ryzyka wg EN ISO 12100 i EN ISO 10218-2.

Typowe lokalizacje kurtyn w celi zrobotyzowanej:

• Wejście piesze do celi – kurtyna chroni cały przekrój otworu od podłogi do wysokości co najmniej 1600–1800 mm, uniemożliwiając przejście lub przechylenie się operatora bez wyzwolenia funkcji bezpieczeństwa.
• Okna załadunku i wyładunku detali – pionowe lub poziome kurtyny na otworach przez które operator podaje lub odbiera elementy; rozdzielczość dobiera się tak, żeby wykrywać sięganie ręką lub całym ramieniem.
• Przeloty przenośników i taśmociągów – kurtyny lub ich kombinacja z elementami mechanicznymi ograniczającymi możliwość przesunięcia się operatora wzdłuż przenośnika (tzw. obejście reach-around lub reach-under).
• Strefy współdzielone przez kilka robotów – kurtyny przypisane do poszczególnych robotów lub stref, umożliwiające selektywne zatrzymanie tylko tego robota, którego strefa została naruszona.
• Wyjścia awaryjne i drzwi serwisowe – uzupełniająco do zamków bezpieczeństwa do osłon maszyn, gdy ograniczenia layoutu uniemożliwiają zastosowanie samych blokad mechanicznych.

Przy otworach transportowych szczególnie ważne jest wyeliminowanie możliwości obejścia zabezpieczenia – zarówno od góry (reach-over), jak i od dołu (reach-under) czy z boku (reach-around). EN ISO 13855 precyzuje minimalne wysokości wiązek i odległości od krawędzi konstrukcji, tak żeby w żadnym wariancie postury ciała człowiek nie był w stanie dosięgnąć strefy niebezpiecznej bez przerwania kurtyny.

Wskazówka: Jeśli przenośnik przechodzi przez kurtynę i istnieje ryzyko, że operator może podkraść się pod linię wiązek opierając się na detalu, rozważ kombinację kurtyny pionowej z dodatkową kurtyną poziomą lub elementem mechanicznym blokującym możliwość wślizgnięcia się od dołu.

Jak dobrać odpowiedni typ kurtyny świetlnej do celi zrobotyzowanej?

Dobór kurtyny zaczyna się od dwóch pytań: co kurtyna ma wykrywać i jakiego poziomu bezpieczeństwa funkcja wymaga. Odpowiedź na pierwsze pytanie determinuje rozdzielczość urządzenia, a odpowiedź na drugie – jego typ wg EN IEC 61496.

Rozdzielczość a obszar wykrywania

Rozdzielczość kurtyny to minimalny rozmiar obiektu, który urządzenie jest w stanie wykryć. Ma to bezpośredni wpływ na obliczenie minimalnej odległości S od strefy zagrożenia – im niższa rozdzielczość, tym dalej od zagrożenia musi stać kurtyna.

Dla rozdzielczości do 40 mm parametr C (dodatkowy naddatek odległości uwzględniający możliwość sięgnięcia przez płaszczyznę kurtyny) oblicza się ze wzoru C = 8(d − 14), gdzie d to rozdzielczość w milimetrach. Dla kurtyny 14 mm wynik wynosi 0 mm – można ją instalować bliżej zagrożenia. Dla kurtyn o rozdzielczości powyżej 40 mm norma zakłada, że przez płaszczyznę można przełożyć całą rękę, więc parametr C przyjmuje stałą wartość 850 mm – co przy ciasnym layoutu celi potrafi być trudnym do spełnienia wymaganiem.

Porównanie zakresów rozdzielczości:

Typ kurtyny wg EN IEC 61496 a wymagany PL/SIL

Norma EN IEC 61496 klasyfikuje kurtyny na typy 2 i 4 (w praktyce cel zrobotyzowanych rzadko stosuje się typ 2 jako samodzielne zabezpieczenie). Dla celi z wysoką energią robota i ryzykiem poważnych obrażeń – a to obejmuje zdecydowaną większość robotów przemysłowych – z analizy ryzyka wynika zazwyczaj konieczność zastosowania kurtyny typu 4, osiągającej PLe lub SIL 3.

Typ 4 charakteryzuje się pełną samodiagnostyką, podwójnymi kanałami sygnałowymi i wyjściami OSSD (Output Signal Switching Device) monitorowanymi cyklicznie. Typ 2 wymaga zewnętrznego testowania, a jego niższy poziom niezawodności wyklucza go wszędzie tam, gdzie wymagany PLr wynosi PLd lub PLe. Kurtyny klasy SIL 2 lub SIL 3 pozwalają spełnić wymagania nawet dla celi o podwyższonym ryzyku, pod warunkiem że cała architektura SRP/CS – od kurtyny, przez logikę, po napędy – jest projektowana spójnie.

Jakie normy bezpieczeństwa dotyczą kurtyn świetlnych w celi zrobotyzowanej?

System norm obowiązujących przy projektowaniu zabezpieczeń celi zrobotyzowanej ma hierarchiczną strukturę. Na samym szczycie stoi EN ISO 12100 – norma ogólna dotycząca oceny i redukcji ryzyka przy projektowaniu maszyn. To właśnie ona określa metodykę, którą należy zastosować zanim w ogóle zacznie się dobierać jakiekolwiek środki ochronne.

Poniżej EN ISO 12100 działają normy bardziej szczegółowe:

• EN ISO 10218-2 – norma typu C dla systemów zrobotyzowanych; nakazuje m.in. zdefiniowanie stref zagrożenia (obszar zasięgu robota, strefa buforowa, obszar kolizji), przypisanie do nich funkcji bezpieczeństwa i określenie docelowych poziomów PL lub SIL.
• EN ISO 13849-1 – norma funkcjonalna opisująca wymagania dla części systemu sterowania związanych z bezpieczeństwem; na jej podstawie ocenia się, czy kurtyna z logiką i aktuatorami tworzy SRP/CS spełniający wymagany PLr.
• EN IEC 62061 – alternatywa dla EN ISO 13849-1 w podejściu opartym na SIL; pozwala ocenić całą pętlę bezpieczeństwa (kurtyna – sterownik – napęd) pod kątem parametrów PFHd, HFT i SFF.
• EN IEC 61496 – norma produktowa dla elektroczułych urządzeń ochronnych (ESPE); klasyfikuje kurtyny na typy 2 i 4 i określa wymagania techniczne dla każdego z nich.
• EN ISO 13855 – norma pozycjonowania środków ochronnych; dostarcza wzory do obliczania minimalnej odległości S między kurtyną a strefą zagrożenia.

Każda z tych norm odpowiada za inny fragment procesu projektowania i razem tworzą kompletny schemat postępowania. EN ISO 12100 mówi co i dlaczego chronić, EN ISO 10218-2 mówi jak to zrobić w kontekście robota, EN ISO 13849-1 lub EN IEC 62061 weryfikuje czy architektura sterowania jest wystarczająco niezawodna, EN IEC 61496 certyfikuje sam produkt, a EN ISO 13855 określa gdzie go zamontować.

Jak obliczyć minimalną odległość bezpieczeństwa dla kurtyny świetlnej?

Obliczanie odległości bezpieczeństwa S to jeden z tych etapów projektowania, w których najczęściej pojawiają się błędy mające potem realne konsekwencje dla bezpieczeństwa i odbioru technicznego stanowiska. EN ISO 13855 definiuje podstawowy wzór:

S = K × T + C

Gdzie:

• S – minimalna odległość kurtyny od strefy zagrożenia [mm]
• K – prędkość zbliżania się człowieka; dla zbliżania po normalnej drodze dostępu przyjmuje się 1600 mm/s, dla zbliżania z ukosa lub przy dużych odległościach – 2000 mm/s
• T – całkowity czas reakcji systemu [s]; suma czasu reakcji kurtyny, czasu przetwarzania logiki sterownika bezpieczeństwa, czasu zadziałania elementów wykonawczych (styki, zawory) i czasu wybiegu mechanicznego robota lub osi
• C – dodatkowy naddatek wynikający z rozdzielczości kurtyny; dla d ≤ 40 mm: C = 8(d − 14) mm; dla d > 40 mm: C = 850 mm

Czas wybiegu mechanicznego robota (czas od wydania sygnału stop do pełnego zatrzymania osi) to parametr, który producent robota podaje w dokumentacji technicznej, ale jego wartość zależy od konfiguracji robota, obciążenia, prędkości i wybranej kategorii stopu. Pominięcie czasu wybiegu i wzięcie pod uwagę jedynie czasu reakcji kurtyny to jeden z częstszych i poważniejszych błędów projektowych – skutkuje zbyt małą odległością S, a więc ryzykiem, że robot nie zdąży się zatrzymać zanim operator dotrze do strefy zagrożenia.

Wskazówka: Zmierz rzeczywisty czas wybiegu robota przy maksymalnej prędkości i obciążeniu nominalnym zanim zaczniesz obliczać S – wartości z dokumentacji są często podawane dla konkretnych konfiguracji i mogą nie odpowiadać rzeczywistej konfiguracji celi.

Dla kurtyny 14 mm (ochrona palców) parametr C = 8(14 − 14) = 0 mm – cała odległość S zależy wyłącznie od K × T. Dla kurtyny 30 mm: C = 8(30 − 14) = 128 mm. Dla kurtyny 40 mm: C = 8(40 − 14) = 208 mm. Powyżej 40 mm norma zakłada możliwość przełożenia całej ręki – C skacze do 850 mm i utrzymuje tę wartość niezależnie od dalszego wzrostu rozdzielczości.

Ta zależność ma bezpośrednie konsekwencje dla layoutu celi. Wyższa rozdzielczość kurtyny pozwala zainstalować ją bliżej zagrożenia – co w ciasnych celach często decyduje o wykonalności projektu bez przebudowy wygrodzeń.

Jak kurtyny świetlne współpracują ze sterownikiem bezpieczeństwa i robotem?

Kurtyna sama w sobie niczego nie zatrzymuje – generuje sygnały wyjściowe OSSD (Output Signal Switching Device), które muszą trafić do logiki bezpieczeństwa, a ta z kolei musi wywołać odpowiednią funkcję stopu robota. Jakość tej integracji decyduje o tym, czy cały łańcuch spełnia wymagany PL lub SIL.

Sterownik bezpieczeństwa robota przyjmuje sygnały OSSD z kurtyny, weryfikuje je (w tym monitoruje integralność kanałów) i wydaje polecenie zatrzymania. W zależności od projektu może to być:

• Stop Categorii 0 – natychmiastowe odcięcie napędu; robot zatrzymuje się po torze wybiegu mechanicznego; stosuje się tam, gdzie czas wybiegu jest bardzo krótki lub minimalna odległość S jest zachowana nawet dla tego scenariusza.
• Stop Categorii 1 – kontrolowane hamowanie przy zachowanym zasilaniu, a następnie odcięcie energii po zatrzymaniu; czas wybiegu jest wtedy krótszy niż przy Kategorii 0, co pozwala zmniejszyć wymaganą odległość S.

Poza wyborem kategorii stopu projektant musi zadbać o kilka dodatkowych mechanizmów:

• Restart interlock – blokada ponownego uruchomienia po naruszeniu kurtyny; robot nie może automatycznie wznowić ruchu po zwolnieniu kurtyny, wymagane jest ręczne potwierdzenie (manual reset) przez operatora ze stanowiska poza strefą zagrożenia.
• EDM (External Device Monitor) – monitorowanie zewnętrznych urządzeń wykonawczych (np. kontaktorów, zaworów); sterownik bezpieczeństwa sprawdza, czy napęd faktycznie zadziałał po sygnale z kurtyny; brak EDM obniża pokrycie diagnostyczne DC i może uniemożliwić osiągnięcie wymaganego PL.
• Strefowanie – przypisanie kurtyn do konkretnych robotów lub osi; naruszenie kurtyny przy stacji załadunku Robot A zatrzymuje tylko robota A, a Robot B może kontynuować pracę; to rozwiązanie ma sens technicznie, ale wymaga oddzielnej oceny funkcji bezpieczeństwa dla każdej strefy.

Sygnały z kurtyn mogą też współpracować z funkcjami bezpiecznego ruchu sterownika robota, takimi jak bezpieczne monitorowanie prędkości (SLS – Safe Limited Speed), bezpieczna pozycja (SLP – Safe Limited Position) czy bezpieczne monitorowanie przestrzeni (SSM – Safe Speed Monitor). Dzięki temu naruszenie kurtyny nie musi zawsze powodować pełnego stopu – w niektórych scenariuszach może przełączać robota w tryb ograniczonej prędkości lub ograniczonej przestrzeni roboczej.

Tryb uczenia (teach) a kurtyny świetlne

Tryb uczenia to stan pracy celi, który wymaga osobnego przemyślenia. EN ISO 10218-2 dopuszcza obecność operatora wewnątrz celi przy pracującym robocie, pod warunkiem że robot porusza się z bezpieczną ograniczoną prędkością i operator ma przy sobie urządzenie lokalnego sterowania z funkcją podtrzymania (deadman switch). W tym trybie kurtyny mogą zachowywać się inaczej niż w trybie produkcyjnym – naruszenie kurtyny może zamiast zatrzymywać robota, przełączać go w tryb SLS lub ograniczać przestrzeń ruchu.

Wymaga to jednak starannej konfiguracji sterownika bezpieczeństwa i jednoznacznej dokumentacji funkcji bezpieczeństwa dla każdego trybu pracy. Błędem jest sytuacja, w której przełączenie w tryb teach całkowicie wyłącza nadzór kurtyn bez zapewnienia alternatywnych środków ochronnych.

Kiedy kurtyny świetlne są lepszym rozwiązaniem niż wygrodzenia lub drzwi bezpieczeństwa?

Kurtyny świetlne, wygrodzenia i drzwi bezpieczeństwa wypełniają różne funkcje w systemie ochronnym celi i zazwyczaj współpracują ze sobą. Pytanie o wybór jednego z tych środków pojawia się tam, gdzie ze względów technologicznych lub layoutowych nie można zastosować wszystkich jednocześnie.

Kurtyny mają przewagę nad wygrodzeniami i blokadami drzwi w sytuacjach, gdy:

• Dostęp do celi jest bardzo częsty i regularny – otwieranie i zamykanie drzwi mechanicznych przy każdym cyklu załadunku byłoby niemożliwe lub zbyt czasochłonne.
• Otwór dostępowy ma nieregularny kształt lub zmienny przekrój – kurtyna adaptuje się do geometrii przez dobór długości pola ochronnego.
• Wymagane jest szybkie wznowienie pracy po cofnięciu się operatora – kurtyna reaguje natychmiast po zwolnieniu wiązek, bez mechanicznych opóźnień blokady.
• Cela wymaga monitorowania kilku stref z różnymi reakcjami – strefowanie kurtyn daje większą elastyczność niż pojedyncze drzwi blokowane.

Z kolei tam, gdzie dostęp jest sporadyczny, ryzyko wysokie i layout pozwala na zastosowanie fizycznej bariery, wygrodzenia mechaniczne pozostają trudniejsze do przypadkowego obejścia i nie wymagają zasilania ani diagnostyki elektronicznej. Często projektuje się celę tak, że wygrodzenie stanowi pierwszą linię ochrony, a kurtyna montowana jest na otworach przelotowych, wejściach pieszych i oknach załadunku.

Skanery bezpieczeństwa stanowią alternatywę dla kurtyn w strefach o większej przestrzeni 2D – skanują poziomą płaszczyznę i wykrywają obecność w wielostrefowo konfigurowanych obszarach. Ich zaletą jest elastyczność konfiguracji stref bez konieczności montażu fizycznych ram, wadą – wyższy koszt i ograniczona skuteczność w środowiskach silnie zapylonych lub z dużymi odbiciami.

Wskazówka: Jeśli cela wymaga ochrony zarówno dostępu pieszego, jak i przelotu przenośnika, rozważ kombinację kurtyny pionowej na wejściu pieszym i skanera poziomego przy strefie transportu – często taka kombinacja daje lepsze pokrycie niż jedna kurtyna dostosowywana do obu scenariuszy jednocześnie.

Jakie błędy montażowe obniżają skuteczność kurtyn świetlnych w celi zrobotyzowanej?

Nieprawidłowo zaprojektowana lub zamontowana kurtyna może formalnie działać – sygnalizować, że jest aktywna – a jednocześnie nie spełniać swojej funkcji bezpieczeństwa. Poniżej zestawiam błędy, które spotykam najczęściej i które mają udokumentowany wpływ na niezgodność z normami.

Najczęstsze błędy projektowe i montażowe:

• Nieuwzględnienie pełnego czasu T w obliczeniu S – branie pod uwagę wyłącznie czasu reakcji kurtyny (np. 8 ms) i pomijanie czasu logiki sterownika, czasu zadziałania kontaktorów oraz czasu wybiegu mechanicznego robota; rzeczywisty T może wynosić 200–500 ms lub więcej, co przekłada się na odległość S rzędu 320–800 mm samego członu K × T.
• Kurtyna o zbyt niskim typie bezpieczeństwa – zastosowanie kurtyny typu 2 lub PLc tam, gdzie analiza ryzyka wskazuje na konieczność PLd/PLe lub SIL 2/SIL 3 i kurtyny typu 4; taka konfiguracja jest niezgodna z EN ISO 10218-2 i EN ISO 13849-1.
• Brak powiązania kurtyny z zatrzymaniem robota – naruszenie kurtyny zatrzymuje przenośnik, ale robot w celi nadal może poruszać się w pobliżu strefy; zdarza się przy wielofunkcyjnych celach, gdzie integracja sterowania była realizowana etapami.
• Brak EDM i restart interlock – wyjścia OSSD kurtyny trafiają bezpośrednio do sterownika PLC bez monitorowania zewnętrznych urządzeń wykonawczych i bez blokady restartu; obniża to DC i PL całej pętli bezpieczeństwa.
• Nieprawidłowa obsługa trybu teach – całkowite obejście lub wyłączenie nadzoru kurtyn w trybie nastawczym bez wdrożenia alternatywnych środków (SLS, deadman switch, ograniczenie przestrzeni roboczej); jest to sprzeczne z wymaganiami EN ISO 10218-2.
• Brak walidacji i dokumentacji – brak formalnej analizy PL lub SIL dla całej pętli bezpieczeństwa (np. w narzędziu SISTEMA lub analogicznym dla EN IEC 62061) oraz brak udokumentowanych testów funkcjonalnych przy odbiorze stanowiska.

Warto też wspomnieć o typowym błędzie eksploatacyjnym: zaklejaniu lub przesłanianiu wiązek kurtyny kawałkiem taśmy lub kartonem przez operatorów zmęczonych częstymi przestojami. Pojawienie się takich obejść zwykle sygnalizuje, że układ strefowania jest zaprojektowany zbyt zachowawczo – cała cela zatrzymuje się przy naruszeniu kurtyny w jednym miejscu, choć wystarczyłoby zatrzymać tylko jeden robot. Rozwiązaniem jest przeprojektowanie logiki strefowej, a nie tolerowanie obejść.

Przy projektowaniu systemu bezpieczeństwa warto uwzględnić też uzupełniające elementy takie jak przyciski awaryjne E-Stop oraz przekaźniki bezpieczeństwa monitorujące integralność całego obwodu – razem z kurtynami tworzą one kompletną architekturę SRP/CS. Uzupełnieniem mogą być też maty bezpieczeństwa w strefach wejścia pieszego oraz czujniki bezpieczeństwa montowane w miejscach, gdzie kurtyna nie może objąć całego obszaru zagrożenia. Realizacja funkcji safe stop w robotach przemysłowych powinna być spójna z całą architekturą systemu.

Podsumowanie

Kurtyny świetlne w celi zrobotyzowanej to element złożonego systemu bezpieczeństwa, a nie pojedynczy produkt montowany przy wejściu. Ich skuteczność zależy od spójności całej architektury – od oceny ryzyka przez dobranie parametrów fizycznych, obliczenie odległości S wg EN ISO 13855 z pełnym czasem T, aż po integrację z logiką sterownika bezpieczeństwa i udokumentowaną walidację. Dobór kurtyny zaczyna się od wymagań norm EN ISO 10218-2, EN ISO 13849-1 lub EN IEC 62061 i EN IEC 61496, a kończy na testach funkcjonalnych przy odbiorze stanowiska. Pominięcie któregokolwiek z tych kroków przekłada się na realne ryzyko – zarówno dla operatorów, jak i dla odpowiedzialności prawnej producenta lub integratora celi.

FAQ

Q: Czy kurtyna świetlna musi mieć certyfikat do zastosowania w celi zrobotyzowanej?

A: Tak. Kurtyna musi posiadać certyfikat zgodności z EN IEC 61496 (typ 2 lub typ 4) oraz deklarację zgodności CE. Certyfikat potwierdza spełnienie wymagań technicznych dla danego typu urządzenia AOPD i jest wymagany przy odbiorze stanowiska.

Q: Czy jedna kurtyna świetlna może obsługiwać kilka robotów jednocześnie?

A: Technicznie tak, ale wymaga to starannej analizy. Sygnał z jednej kurtyny może wyzwalać zatrzymanie kilku robotów, jednak każda funkcja bezpieczeństwa musi mieć własną ocenę PL lub SIL uwzględniającą architekturę całego łańcucha od kurtyny do napędów.

Q: Jak często należy przeprowadzać testy funkcjonalne kurtyny w celi produkcyjnej?

A: Częstotliwość testów wynika z wymagań EN ISO 13849-1 i EN ISO 13849-2. Dla kurtyn pracujących w architekturze kategorii 2 norma wymaga, by testy były przeprowadzane co najmniej 100-krotnie częściej niż wynosi częstotliwość przywołań funkcji bezpieczeństwa.

Q: Czy kurtyna świetlna może działać w środowisku silnie zapylonym lub przy spawaniu?

A: Standardowe kurtyny mogą być wrażliwe na dym spawalniczy i zapylenie degradujące optykę. Do takich środowisk wybiera się modele z automatyczną kompensacją zabrudzenia optyki lub rozważa zastosowanie innych środków ochronnych, np. skanerów z odpornością na zakłócenia optyczne.

Q: Czy operatorzy muszą być szkoleni z zakresu obsługi kurtyn świetlnych w celi?

A: Tak. EN ISO 10218-2 i ogólne wymagania dyrektywy maszynowej nakładają obowiązek szkolenia użytkowników. Operator powinien znać procedurę ręcznego resetu po naruszeniu kurtyny, rozumieć znaczenie sygnałów alarmowych i wiedzieć, że obejście kurtyny jest niedopuszczalne.
