Bezpieczeństwo stanowiska zrobotyzowanego CNC – wymagania, ocena ryzyka i procedury

Bezpieczeństwo stanowiska zrobotyzowanego CNC to temat, który coraz częściej pojawia się w dyskusjach inżynierów automatyki, integratorów i służb BHP. Nie bez powodu – zrobotyzowane gniazdo obróbcze to jeden z bardziej złożonych systemów, jakie można wdrożyć na hali produkcyjnej. Ten artykuł jest przeznaczony dla osób, które projektują, wdrażają lub eksploatują takie stanowiska i chcą mieć pewność, że zrobiły to poprawnie. Znajdziesz tu konkretne wymagania normatywne, zasady oceny ryzyka, opis niezbędnych środków ochronnych oraz wytyczne dotyczące procedur i walidacji.

Najważniejsze informacje z tego artykułu:

• Zrobotyzowane stanowisko CNC jest maszyną złożoną w rozumieniu Dyrektywy Maszynowej 2006/42/WE i jako całość wymaga oceny zgodności oraz oznakowania CE.
• Ocena ryzyka wg PN-EN ISO 12100 musi poprzedzać dobór robota i jakichkolwiek środków ochronnych – to ona wyznacza wymagany poziom zapewnienia bezpieczeństwa (PLr).
• Krytyczne funkcje bezpieczeństwa, takie jak blokady drzwi i zatrzymanie awaryjne, wymagają architektury dwukanałowej osiągającej PL d lub PL e zgodnie z PN-EN ISO 13849-1.
• Cobot przy obsłudze CNC nie eliminuje potrzeby analizy ryzyka – ciężki lub ostrokrawędziowy detal może sprawić, że stanowisko i tak wymaga fizycznego wygrodzenia.
• Połowa wypadków przy pracy wynika z zachowania pracowników, dlatego szkolenia i procedury są równie ważne jak zabezpieczenia techniczne.

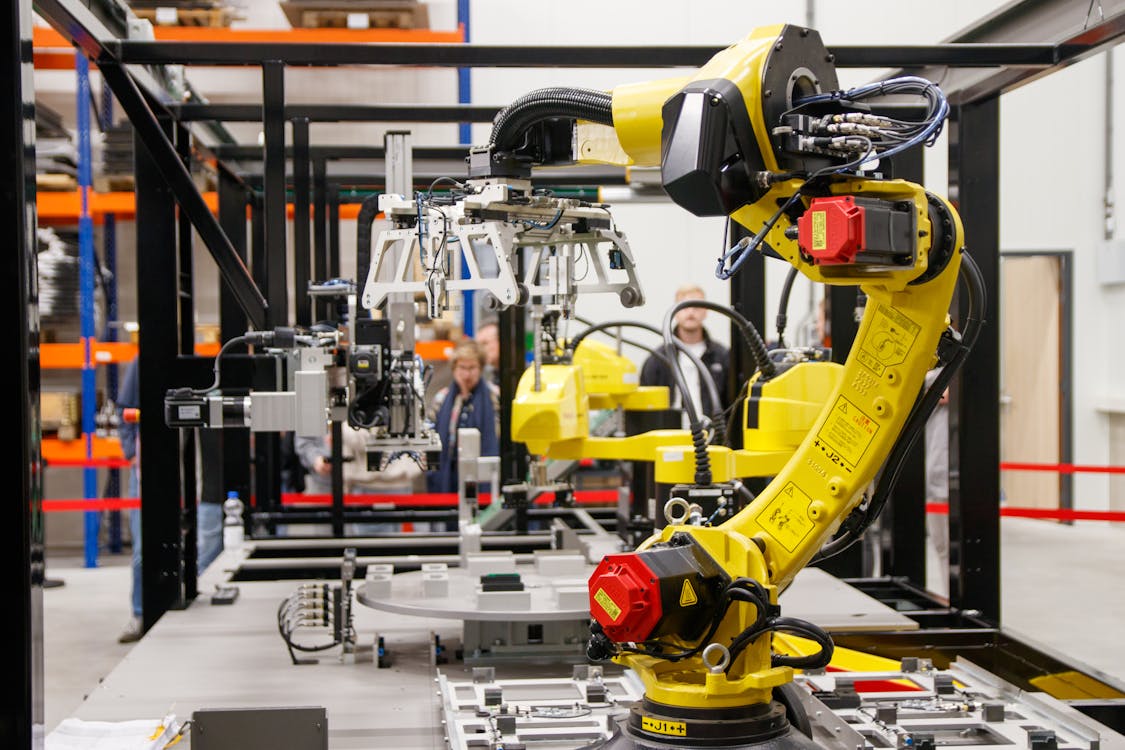

Czym jest zrobotyzowane stanowisko CNC w świetle prawa?

Robot przemysłowy obsługujący obrabiarkę CNC to z pozoru dwa oddzielne urządzenia połączone kablem sygnałowym. Z punktu widzenia prawa to jednak jeden system – maszyna złożona w rozumieniu Dyrektywy Maszynowej 2006/42/WE, a docelowo rozporządzenia 2023/1230, które ją zastępuje. Oznacza to, że sam certyfikat CE robota i oddzielny certyfikat CE obrabiarki nie wystarczą. Całe gniazdo – razem z EOAT (narzędziem końca ramienia robota), układem sterowania, systemem podawania detali i środkami ochronnymi – podlega osobnej ocenie zgodności i musi zostać oznakowane CE jako kompletna, zintegrowana instalacja.

To rozróżnienie ma bardzo konkretne konsekwencje. Integrator lub producent takiego stanowiska staje się w świetle prawa producentem nowej maszyny i bierze na siebie pełną odpowiedzialność za jej bezpieczeństwo. Nie można tej odpowiedzialności przenieść na dostawcę robota ani na producenta obrabiarki.

Jakie normy obowiązują przy projektowaniu bezpieczeństwa stanowiska robot–CNC?

Hierarchia norm w tym obszarze jest trójpoziomowa i warto ją dobrze rozumieć, bo decyduje o tym, które wymagania mają pierwszeństwo.

Normy dzielą się na:

• Typ A – ogólne zasady bezpieczeństwa maszyn, przede wszystkim PN-EN ISO 12100, która definiuje metodykę oceny i redukcji ryzyka.
• Typ B – normy dotyczące konkretnych aspektów, jak PN-EN ISO 13849-1 (poziomy zapewnienia bezpieczeństwa – PL) czy PN-EN 62061 (poziomy nienaruszalności bezpieczeństwa – SIL).
• Typ C – normy dla konkretnych kategorii maszyn, które mają pierwszeństwo przed normami A i B w razie sprzeczności wymagań.

Dla zrobotyzowanego stanowiska CNC normy typu C to przede wszystkim PN-EN ISO 10218-1/2 (wymagania dla robotów przemysłowych i ich integracji) oraz PN-EN ISO 23125 (bezpieczeństwo tokarek i centrów tokarskich). Jeśli w gnieździe pracuje robot współpracujący – cobot – dochodzi specyfikacja techniczna ISO/TS 15066, która precyzuje dopuszczalne limity sił i nacisków podczas kontaktu człowiek–robot.

Wskazówka: Przy projektowaniu stanowiska zawsze zacznij od identyfikacji, które normy typu C mają zastosowanie – to one definiują ramę wymagań. Normy typu A i B stosuj uzupełniająco, tam gdzie norma C nie podaje szczegółowych wymagań.

Jak przeprowadzić ocenę ryzyka stanowiska zrobotyzowanego CNC?

Ocena ryzyka wg PN-EN ISO 12100 to warunek wyjściowy każdego projektu – powinna być przeprowadzona zanim zapadną jakiekolwiek decyzje o doborze robota czy układzie celi. Wynika to zarówno z wymagań normatywnych, jak i z Dyrektywy Maszynowej. To ona wskazuje, jakie środki ochronne są potrzebne i jaki poziom zapewnienia bezpieczeństwa (PLr) muszą osiągać poszczególne funkcje sterowania.

Analiza dla gniazda robot–CNC musi obejmować cztery obszary:

• Tryby pracy – automatyczny produkcyjny, ręczny uczenia (teach), nastawczy, serwisowy i tryby awaryjne.
• Przebiegi cyklu – wymiana detalu, zamknięcie i otwarcie uchwytu, otwarcie i zamknięcie drzwi maszyny, pomiar, oczyszczanie detalu, odkładanie na przenośnik.
• Interfejsy – robot–CNC, robot–system podawania detali, robot–system pomiarowy, robot–urządzenia peryferyjne.
• Scenariusze wejścia człowieka w cykl – sięgnięcie po detal, ręczna korekcja ustawienia, usuwanie wiórów, reagowanie na alarm.

Na podstawie oceny ryzyka dla każdej zidentyfikowanej funkcji bezpieczeństwa wyznacza się wymagany poziom PLr (Performance Level required) w skali od a do e. PLr zależy od trzech parametrów – ciężkości możliwych skutków urazu, częstotliwości narażenia i możliwości uniknięcia zagrożenia. Im poważniejsze skutki i mniejsza szansa uniknięcia, tym wyższy PLr i tym bardziej rozbudowana architektura obwodów bezpieczeństwa jest wymagana.

Warto przy tym połączyć podejście maszynowe (ISO 12100) z metodą oceny ryzyka zawodowego wg PN-N-18002. Takie zestawienie pozwala spiąć w jedno spójne opracowanie zarówno środki techniczne – osłony, blokady, sterowniki bezpieczeństwa – jak i środki organizacyjne: instrukcje, procedury, szkolenia.

Jakie zagrożenia występują w zrobotyzowanym gnieździe obróbczym?

Zagrożenia w tym typie stanowiska można podzielić na dwie grupy: specyficzne dla integracji robot–CNC oraz klasyczne czynniki środowiska pracy, które występują przy każdej obrabiarce.

Zagrożenia specyficzne dla gniazda zrobotyzowanego:

• Kolizja mechaniczna robot–człowiek – uderzenie, zgniecenie lub przygniecenie przez ramię robota bądź chwytak, szczególnie groźna przy błędach logiki cyklu lub przy wejściu operatora do celi podczas ruchu.
• Kolizja robot–obrabiarka – zderzenie z uchwytem wrzeciona, konikiem, magazynem narzędzi lub drzwiami maszyny, zwłaszcza przy zmianie programu obróbczego bez weryfikacji trajektorii.
• Niespodziewane uruchomienie – rozruch robota lub obrabiarki po przywróceniu zasilania albo po usunięciu zakłócenia, bez uprzedniego resetu bezpieczeństwa i sygnalizacji.
• Błędy sekwencji wymiany detalu – otwarcie uchwytu wrzeciona przed potwierdzeniem chwytu przez robota, wejście robota do wnętrza maszyny przy niezamkniętych drzwiach lub niezatrzymanym wrzecionie.
• Wyrzut wiórów i fragmentów narzędzi – odłamki pękającego narzędzia lub wióry przy otwartych drzwiach obrabiarki.

Do tego dochodzą klasyczne czynniki szkodliwe, które badania środowiskowe na stanowiskach CNC potwierdzają od lat. Badanie przeprowadzone na hali produkcyjnej z obrabiarkami CNC wskazało hałas jako zagrożenie pierwszoplanowe – długotrwała ekspozycja może prowadzić do uszkodzenia słuchu i układu nerwowego. Drgania miejscowe generowane przez wrzeciono, transportery i manipulatory załadunkowe mogą z kolei powodować chorobę wibracyjną. Chłodziwa i środki czyszczące stwarzają ryzyko alergii i podrażnień skórnych, a wióry metalowe na podłodze – urazy związane z upadkami. Wszystkie te czynniki muszą być ujęte w ocenie ryzyka, bo robot nie eliminuje ich automatycznie.

Źródłem zagrożeń przy pracy robotów są przede wszystkim awarie techniczne i błędy sterowania. Dlatego projektowanie redundancji, diagnostyki i procedur serwisowych to nie opcja, lecz element wymagany normami.

Jakie funkcje bezpieczeństwa i architektura obwodów są wymagane?

Wynik oceny ryzyka przekłada się bezpośrednio na wymagania dla obwodów sterowania. Dla krytycznych funkcji – zatrzymania awaryjnego, blokad drzwi, nadzoru logiki wymiany detalu – najczęściej wymagany jest PL d lub PL e. Osiągnięcie takiego poziomu nie jest możliwe przy użyciu prostych przekaźników – wymaga architektury dwukanałowej z diagnostyką i dedykowanego sterownika bezpieczeństwa (Safety PLC).

Typowe funkcje bezpieczeństwa wymagane w gnieździe robot–CNC:

• Zatrzymanie awaryjne kategorii 0 lub 1 – obejmuje robota i obrabiarkę łącznie, z redundancją i monitorowaniem; przyciski e-stop muszą być dostępne z każdego miejsca obsługi stanowiska.
• Blokady ryglujące drzwi celi i drzwi obrabiarki – z monitorowaniem stanu i zatrzaskiem blokującym, powiązane z funkcjami SS1/SOS robota i zatrzymaniem wrzeciona.
• Funkcja bezpieczeństwa drzwi otwartych – otwarcie drzwi musi uniemożliwiać ruch wrzeciona i ruch robota w strefie maszyny jednocześnie; realizowana ze stosownym PL/SIL.
• Bezpieczne ograniczenie prędkości (SLS) – redukcja prędkości robota w trybie nastawczym lub przy pracy w strefie współpracy z człowiekiem.
• Bezpieczne monitorowanie położenia (SPM) – wirtualne strefy bezpieczeństwa powiązane z geometrią obrabiarki, uniemożliwiające wejście robota w obszar magazynu narzędzi czy otartych drzwi.
• Nadzór logiki wymiany detalu – brak możliwości otwarcia uchwytu przy ruchu ramienia robota w strefie chwytu; brak możliwości wejścia robota do wnętrza maszyny przy niezamkniętych drzwiach.
• Monitorowany restart – po przywróceniu zasilania lub usunięciu zakłócenia system wymaga świadomego resetu i potwierdzenia przez operatora, zanim wznowi ruch.

Integracja obwodów bezpieczeństwa robota i obrabiarki to jeden z najtrudniejszych etapów wdrożenia. Sygnały bezpiecznego zatrzymania robota muszą wywoływać odpowiedni stan obrabiarki – zatrzymanie wrzeciona i zablokowanie osi. Sygnały z obrabiarki, takie jak potwierdzenie zamknięcia drzwi czy informacja o zatrzymaniu wrzeciona, muszą być doprowadzone do sterownika bezpieczeństwa robota jako wejścia warunkujące wejście ramienia do przestrzeni maszyny. Żadna z tych zależności nie może być realizowana wyłącznie przez program NC – funkcja bezpieczeństwa musi być zawsze zaimplementowana sprzętowo lub w certyfikowanym sterowniku bezpieczeństwa, odpornym na błędy programowe.

Jakie fizyczne środki ochronne są niezbędne w celi robot–CNC?

Fizyczne wygrodzenie celi to podstawa, od której zaczyna się projektowanie ochrony. Wygrodzenia muszą być dopasowane wysokością i odległością do zasięgu robota oraz geometrii detali – tak, aby uniemożliwić sięgnięcie przez ogrodzenie lub przeskok nad nim. Drzwi serwisowe muszą być wyposażone w blokady ryglujące, a wszelkie otwory technologiczne – zabezpieczone tak, by nie tworzyły niechronionej drogi do wnętrza celi.

Ochrona optoelektroniczna uzupełnia wygrodzenia mechaniczne w miejscach, gdzie fizyczna bariera jest niewystarczająca lub nieopłacalna. Kurtyny świetlne i skanery laserowe muszą być rozmieszczone tak, by wykluczyć ominięcie z boku, a odległość bezpieczeństwa musi być wyliczona z uwzględnieniem czasu reakcji systemu i prędkości podejścia człowieka. Skanery stosuje się też do tworzenia wielostrefowych obszarów reakcji:

• Strefa zewnętrzna (ostrzegawcza) – wejście człowieka spowalnia robota do bezpiecznej prędkości nastawczej.
• Strefa wewnętrzna (ochronna) – wejście wywołuje bezpieczne zatrzymanie robota.

Wirtualne strefy bezpieczeństwa to trzecia warstwa ochrony, działająca od wewnątrz układu sterowania robota. Definiuje się je jako przestrzenne limity kinematyczne, których robot programowo nie może przekroczyć – niezależnie od tego, co nakazuje program procesowy. Strefy te mogą być dynamiczne, czyli zmieniać się w zależności od stanu procesu: inne granice obowiązują przy otwartych drzwiach obrabiarki, inne przy zamkniętych. Wirtualne strefy nie zastępują fizycznego wygrodzenia – stanowią jego uzupełnienie.

Osłony samej obrabiarki to osobny temat, regulowany przez PN-EN ISO 23125. Muszą one zatrzymywać wirujące fragmenty narzędzi i wióry, a blokady drzwi obrabiarki muszą uniemożliwiać ich otwarcie przy obrotach wrzeciona. W gnieździe zrobotyzowanym te wymagania nie maleją – przeciwnie, muszą być zachowane lub wzmocnione i zintegrowane z logiką bezpieczeństwa całego stanowiska.

Obsługa zrobotyzowana maszyn obróbczych pod kątem bezpieczeństwa ma wiele wspólnego z innymi aplikacjami robotyki – podobne zasady dotyczące bezpieczeństwa robota przy obsłudze maszyn obowiązują wszędzie tam, gdzie robot wchodzi w przestrzeń urządzenia technologicznego.

Czy cobot przy obsłudze CNC może pracować bez wygrodzenia?

To pytanie pojawia się niemal przy każdym projekcie z robotem współpracującym. Odpowiedź zależy od wyników oceny ryzyka – i bardzo często jest odmowna.

ISO/TS 15066 definiuje dopuszczalne limity sił i nacisków na różne części ciała człowieka przy kontakcie przejściowym (gdy kończyna może się wycofać) i półstatycznym (gdy jest uwięziona). Limity te wynikają z progów bólu, nie z progów uszkodzenia ciała. Nawet lekki cobot może przekroczyć te limity, jeśli przenosi masywny lub ostrokrawędziowy detal. W takim przypadku wymagania HRC (Human-Robot Collaboration) nie są spełnione i stanowisko wymaga wygrodzenia lub innego środka eliminującego kontakt fizyczny.

Aplikacje z cobotami wymagają po projektowaniu walidacji pomiarowej – tzn. fizycznych pomiarów sił i nacisków przy użyciu certyfikowanej aparatury, w różnych scenariuszach kontaktu i przy różnych pozycjach ciała operatora. Dopiero wynik tych pomiarów potwierdza lub wyklucza możliwość pracy bez wygrodzenia.

Wskazówka: Jeśli projektujesz stanowisko z cobotem przy CNC, nie zakładaj z góry, że praca bez wygrodzenia jest możliwa. Zacznij od analizy masy i geometrii przenoszonego detalu – to najszybszy sposób na wstępną ocenę, czy aplikacja w ogóle kwalifikuje się do trybu współpracy.

Warto też wiedzieć, że zasady bezpieczeństwa obowiązujące przy współpracy człowieka z robotem są podobne niezależnie od rodzaju aplikacji. Zagadnienia dotyczące bezpieczeństwa robota pick and place czy bezpieczeństwa paletyzacji robotem opierają się na tych samych normach – PN-EN ISO 10218 i ISO/TS 15066.

Jakie są typowe błędy integracji sterowania robot–CNC?

Problemy na styku sterownika robota i układu CNC to jedno z częstszych źródeł niezgodności, jakie napotykam podczas wdrożeń. Nie wynikają z braku wiedzy technicznej, lecz z pominięcia określonych warunków podczas projektowania logiki.

Najczęstsze błędy integracyjne:

• Brak sprzęgnięcia drzwi obrabiarki z logiką celi – drzwi obrabiarki nie są włączone w globalny obwód bezpieczeństwa stanowiska, więc operator może je otworzyć przy ruchu robota.
• Zatrzymanie robota bez odcięcia energii w CNC – naruszenie kurtyny zatrzymuje robota, ale wrzeciono obraca się dalej, a uchwyt pozostaje zaciśnięty.
• Brak spójnych trybów pracy – robot przełączony w tryb ręczny (teach) przy pełnym automatycznym trybie CNC, co może prowadzić do niebezpiecznego zbliżenia.
• Funkcje bezpieczeństwa zależne wyłącznie od programu NC – sterowanie chwytakiem, otwieranie drzwi lub sekwencja wymiany detalu obsługiwana wyłącznie przez G/M-kody, bez niezależnej warstwy sprzętowej.
• Brak weryfikacji stref bezpieczeństwa po zmianie programu – korekta narzędzia lub zmiana programu obróbczego przesuwa trajektorię robota poza wcześniej zatwierdzone wirtualne strefy bezpieczeństwa.

Każdy z tych błędów może być trudny do wykrycia przy pierwszym uruchomieniu, bo ujawnia się w specyficznym stanie procesu – podczas usuwania zakłócenia, przy zmianie programu albo przy przełączaniu trybów. Dlatego testy funkcji bezpieczeństwa muszą obejmować nie tylko stan nominalny, ale właśnie te scenariusze graniczne.

Jak wyglądają procedury pracy, serwisu i awaryjnego zatrzymania?

Zaawansowane zabezpieczenia techniczne nie zastąpią jasnych procedur. Badania potwierdzają, że ok. 50% wypadków przy pracy wynika z zachowania pracowników – dlatego procedury, szkolenia i kultura bezpieczeństwa są równorzędnym elementem systemu ochrony.

Procedury dla stanowiska zrobotyzowanego CNC muszą rozróżniać co najmniej cztery profile pracy, bo zagrożenia są dla nich różne:

• Obsługa standardowa (operator) – załadunek i odbiór detali ze strefy poza celą, monitorowanie cyklu, reagowanie na alarmy bez wchodzenia do celi.
• Przezbrojenie i nastawy (programista/technolog) – praca w trybie ręcznym ze zmniejszoną prędkością, z aktywnym urządzeniem potwierdzającym (trójpozycyjny przycisk zezwolenia), po wejściu do celi z potwierdzeniem stanu bezpieczeństwa.
• Wejście do celi w trybie produkcyjnym – wymagane zatrzymanie cyklu i potwierdzenie stanu bezpiecznego przed otwarcie drzwi; niedopuszczalne obejście blokad.
• Serwis i konserwacja (technik) – wymagana procedura Lockout/Tagout (LOTO): fizyczne odcięcie i zablokowanie wszystkich źródeł energii (elektrycznej, pneumatycznej, hydraulicznej) z oznakowaniem, weryfikacja stanu zerowego energii przed wejściem.

Procedura awaryjnego zatrzymania musi zakładać, że po każdym naciśnięciu e-stopu wznowienie pracy odbywa się wyłącznie po świadomym resecie z potwierdzeniem przez operatora. Automatyczny restart po usunięciu zakłócenia jest niedopuszczalny bez uprzedniej sygnalizacji i okresu oczekiwania.

Szkolenia operatorów powinny obejmować nie tylko obsługę normalną, ale też rozpoznawanie stanów alarmowych, procedury wejścia do celi, zakazy (np. zakaz obchodzenia osłon) oraz reagowanie w sytuacjach niestandardowych. Wymagania dotyczące oznakowania strefy pracy – tabliczki ostrzegawcze, oznaczenia stref bezpieczeństwa, instrukcje przy panelu – wynikają bezpośrednio z oceny ryzyka i muszą być aktualizowane po każdej modyfikacji stanowiska.

Podobne zasady dotyczące organizacji procedur i szkoleń obowiązują przy innych stanowiskach zrobotyzowanych – zarówno przy bezpieczeństwie spawania zrobotyzowanego, jak i przy bezpieczeństwie robota w pakowaniu.

Jak dopuścić stanowisko do eksploatacji i co sprawdzić podczas walidacji?

Walidacja bezpieczeństwa to formalny etap kończący wdrożenie. Jej celem jest potwierdzenie, że zrealizowane środki ochronne faktycznie osiągają wymagany PLr i że wszystkie funkcje bezpieczeństwa działają poprawnie w każdym scenariuszu, który opisano w ocenie ryzyka.

Checklist walidacji stanowiska zrobotyzowanego CNC:

• Testy funkcji bezpieczeństwa – weryfikacja każdej funkcji: e-stop, blokady drzwi, kurtyny, skanery, wirtualne strefy, nadzór sekwencji wymiany detalu.
• Pomiary czasów zatrzymania – czas od sygnału zatrzymania do całkowitego unieruchomienia ramienia robota i wrzeciona, weryfikacja względem obliczonej odległości bezpieczeństwa.
• Weryfikacja PL/SIL – przegląd architektury obwodów, MTTFd komponentów, DCavg i CCF; sprawdzenie, czy osiągnięty PL jest zgodny z wymaganym PLr.
• Audyt konfiguracji sterownika bezpieczeństwa – weryfikacja, czy parametry Safety PLC odpowiadają dokumentacji i ocenie ryzyka.
• Test niespodziewanego uruchomienia – symulacja awarii zasilania i przywrócenia zasilania: system nie może uruchomić ruchu bez resetu i potwierdzenia operatora.
• Test trybów pracy – weryfikacja przełączania między trybem automatycznym, nastawczym i serwisowym; sprawdzenie, czy zmiana trybu nie tworzy luk w ochronie.
• Pomiary sił HRC (jeśli dotyczy) – dla stanowisk z cobotami: fizyczne pomiary sił i nacisków w scenariuszach kontaktu z użyciem certyfikowanej aparatury.

Audyt bezpieczeństwa mogą przeprowadzać wyspecjalizowani integratorzy, firmy zajmujące się bezpieczeństwem maszyn lub jednostki certyfikujące. Jakość audytu można ocenić po tym, czy listy kontrolne odwołują się wprost do wymagań ISO 10218, ISO 12100 i ISO 13849-1 – ogólne checklisy bez odniesień normatywnych zazwyczaj nie dają pełnego obrazu stanu bezpieczeństwa stanowiska.

Wskazówka: Dokumentacja walidacji – protokoły testów, obliczenia PL, konfiguracja sterownika bezpieczeństwa – musi być przechowywana przez cały okres eksploatacji stanowiska i aktualizowana po każdej modyfikacji technicznej. Zmiana programu robota lub parametrów obrabiarki, która wpływa na trajektorię lub sekwencję cyklu, wymaga ponownej weryfikacji stref i funkcji bezpieczeństwa.

Warto też pamiętać, że zasady walidacji i dopuszczenia do eksploatacji są podobne niezależnie od konfiguracji stanowiska. Analogiczne podejście stosuje się przy bezpieczeństwie robotów mobilnych AMR oraz przy bezpieczeństwie AGV w zakładzie produkcyjnym – zawsze wymagana jest formalna weryfikacja funkcji bezpieczeństwa przed uruchomieniem produkcyjnym.

Podsumowanie

Bezpieczeństwo stanowiska zrobotyzowanego CNC to wypadkowa dobrze przeprowadzonej oceny ryzyka, poprawnej architektury obwodów bezpieczeństwa, fizycznych i optoelektronicznych środków ochronnych oraz rzetelnych procedur pracy i serwisu. Żaden z tych elementów nie działa skutecznie bez pozostałych. Stanowisko jako całość podlega ocenie zgodności i musi być traktowane jak nowa maszyna – niezależnie od tego, że robot i obrabiarka mają własne certyfikaty CE. Prawidłowo zaprojektowane i zwalidowane gniazdo obróbcze realnie redukuje poziom ryzyka zawodowego, ogranicza dolegliwości mięśniowo-szkieletowe i może wyeliminować narażenie operatora na szereg czynników szkodliwych.

FAQ

Q: Kto powinien podpisać deklarację zgodności CE dla zrobotyzowanego stanowiska CNC?

A: Deklarację zgodności podpisuje integrator lub producent stanowiska, który odpowiada za projekt całego systemu jako maszyny złożonej. Producent robota ani producent obrabiarki nie ponoszą tej odpowiedzialności.

Q: Czy zmiana programu obróbczego w CNC wymaga ponownej oceny ryzyka stanowiska?

A: Niekoniecznie pełnej oceny, ale zawsze weryfikacji – zwłaszcza jeśli zmiana wpływa na trajektorię robota, sekwencję wymiany detalu lub parametry ruchu wrzeciona, które mogą naruszyć założenia przyjęte podczas walidacji.

Q: Jak często należy testować funkcje bezpieczeństwa na stanowisku robot–CNC?

A: Zaleca się testowanie funkcji bezpieczeństwa po każdej modyfikacji systemu, po dłuższych przestojach oraz cyklicznie w ramach planowej konserwacji – częstotliwość określa plan utrzymania ruchu i wymagania producenta komponentów bezpieczeństwa.

Q: Czy operator stanowiska zrobotyzowanego CNC potrzebuje specjalnych uprawnień?

A: Przepisy nie wymagają formalnych uprawnień podobnych do operatorów wózków widłowych, ale pracodawca musi zapewnić szkolenie stanowiskowe obejmujące obsługę systemu, procedury bezpieczeństwa i postępowanie w sytuacjach awaryjnych.

Q: Co zrobić, gdy istniejące stanowisko CNC zostaje doposażone w robota w ramach modernizacji?

A: Modernizacja tworząca nową maszynę złożoną wymaga przeprowadzenia pełnej oceny ryzyka dla nowego układu, dostosowania środków ochronnych, aktualizacji dokumentacji technicznej i ponownego oznakowania CE całego stanowiska.
