Bezpieczeństwo paletyzacji robotem: ryzyka, zabezpieczenia, normy

Paletyzacja robotem to jeden z procesów produkcyjnych, w których bezpieczeństwo operatorów zależy bezpośrednio od jakości projektu całej celi robotowej – nie tylko od samego ramienia. Duże zasięgi, ładunki ważące 10–30 kg i setki cykli na dobę tworzą środowisko, w którym błąd projektowy może skończyć się poważnym wypadkiem. Ten artykuł jest dla inżynierów, integratorów i osób odpowiedzialnych za wdrożenia automatyzacji, którzy chcą wiedzieć, jak poprawnie zaprojektować, zabezpieczyć i odebrać stanowisko z robotem paletyzującym. Jeśli szukasz rzetelnej i aktualnej wiedzy o tym, jak wygląda bezpieczeństwo paletyzacji robotem od strony technicznej i normatywnej, to odpowiednie miejsce.

Najważniejsze informacje z tego artykułu:

• Bezpieczeństwo paletyzacji robotem wymaga objęcia oceną ryzyka całej celi – robota, chwytaka, ładunku, przenośników i osprzętu dodatkowego.
• Normy ISO 10218-1 i ISO 10218-2 z 2025 roku stanowią aktualną podstawę projektowania celi paletyzującej i zawierają też wymagania dla robotów współpracujących.
• Wybór między wygrodzeniami fizycznymi a skanerami i kurtynami bezpieczeństwa zawsze musi wynikać z oceny ryzyka, a rozmieszczenie tych środków – z obliczeń odległości bezpieczeństwa.
• Coboty przy paletyzacji ciężkich ładunków rzadko spełniają warunki do pracy bez dodatkowych środków ochronnych – tryb PFL ma swoje fizyczne granice.
• Każda zmiana w programie, chwytaku lub układzie przenośników wymaga przeglądu oceny ryzyka i ewentualnej aktualizacji zabezpieczeń.

Jakie zagrożenia niesie bezpieczeństwo paletyzacji robotem?

Robot paletyzujący to nie jest mała maszyna. Typowe ramię pracuje z zasięgiem 2–3,5 metra, przenosi ładunki o masie 10–30 kg i wykonuje tysiące cykli w ciągu doby. Przy każdym ruchu generuje energię kinetyczną, która – przy ewentualnym kontakcie z człowiekiem – może spowodować ciężkie urazy. To właśnie dlatego paletyzacja jest wymieniana wprost w normie ISO 10218-2:2025 jako aplikacja wymagająca szczególnego podejścia do projektowania bezpieczeństwa.

Główne źródła zagrożeń w tego rodzaju celach robotowych to:

• Zgniecenia i przytrzaśnięcia – między ładunkiem a paletą, przenośnikiem, odbojnikiem lub między kolejnymi warstwami towaru w stosie.
• Upadek ładunku z wysokości – przy uszkodzonych paletach, źle dobranym chwytaku lub błędach w programie układania warstw.
• Strefy pochwycenia – między ramieniem robota, chwytakiem, przenośnikami i elementami konstrukcji linii, takimi jak słupy, prowadnice czy odboje.
• Zagrożenia związane z osprzętem dodatkowym – stoły obrotowe, owijarki folią, dociskacze warstw i formatery palet są zwykle zintegrowane z celą i generują własne ryzyka mechaniczne.

Osobną kategorię stanowią scenariusze obecności człowieka w strefie pracy robota. Operator wchodzi do celi, żeby wymienić pustą paletę, usunąć zacięcie na przenośniku albo poprawić przekrzywiony karton. To typowe, codzienne sytuacje – i jednocześnie te, w których dochodzi do ciężkich wypadków, jeśli logika zatrzymania i ponownego uruchomienia stanowiska nie jest zaprojektowana poprawnie. Analiza zdarzeń wypadkowych opisanych w opracowaniach do normy RIA 15.06 pokazuje, że część śmiertelnych wypadków z robotami paletyzującymi wynikała z obejścia zabezpieczeń przy usuwaniu zakleszczeń – robot wznawiał ruch, zanim operator opuścił strefę zagrożenia.

Wskazówka: Przy projektowaniu celi paletyzującej zaplanuj z wyprzedzeniem wszystkie scenariusze wejścia operatora do strefy robota – wymianę palety, usuwanie zacięć, poprawki układu – i dla każdego z nich zdefiniuj osobną procedurę bezpiecznego zatrzymania i wznowienia pracy.

Ręczna paletyzacja, którą zastępuje robot, jest jednym z najbardziej obciążających fizycznie zadań w produkcji. Operatorzy wykonują nawet 600–1000 cykli podnoszenia i odkładania kartonów podczas jednej zmiany, przekraczając wielokrotnie wartości zalecane przez normy ergonomiczne NIOSH. Dane z badań ergonomicznych wskazują, że zaburzenia układu mięśniowo-szkieletowego (MSD) odpowiadają za 30–40% zwolnień lekarskich w sektorze produkcji i logistyki. Po uruchomieniu celi paletyzującej zakłady produkcyjne raportują spadek zgłoszeń bólu kręgosłupa i dolegliwości MSD o 20–50% w ciągu 1–2 lat. Robotyzacja przenosi ryzyko urazów przeciążeniowych na poziom incydentalny, ale jednocześnie wprowadza nowe zagrożenia mechaniczne – i to nimi zajmuje się bezpieczeństwo paletyzacji robotem.

Jakie normy regulują bezpieczeństwo paletyzacji robotem?

Dwie normy tworzą fundament wymagań: ISO 10218-1:2025 dotycząca samego robota jako urządzenia i ISO 10218-2:2025 dotycząca integracji aplikacji i celi. Obie zastąpiły wydania z 2011 roku i wprowadzają kilka istotnych zmian.

ISO 10218-1 obejmuje konstrukcję robota jako maszyny częściowo ukończonej. Dla integratora celi paletyzującej najbardziej praktyczne są tu wymagania dotyczące funkcji bezpieczeństwa kontrolera – Safety-rated Monitored Stop, Safely Limited Speed, Safely Limited Position – ponieważ to na nich opiera się cała architektura bezpieczeństwa stanowiska. ISO 10218-2 reguluje natomiast projektowanie celi jako całości i wprost wymienia paletyzację jako jedną z typowych aplikacji robotowych.

Największa zmiana w nowym wydaniu norm to włączenie wymagań ISO/TS 15066 bezpośrednio do ISO 10218-2:2025. Wcześniej były to osobne dokumenty – teraz wymagania dla aplikacji współpracujących (tryby PFL, SSM, Hand Guiding, Safety-rated Monitored Stop) są częścią głównej normy integratorskiej. Dotyczy to bezpośrednio każdej celi paletyzacji z cobotami.

Wymagania prawne w Unii Europejskiej budują się na tych normach. Aktualnie obowiązuje Dyrektywa Maszynowa 2006/42/WE, natomiast od 2027 roku wejdzie w życie Rozporządzenie Maszynowe UE 2023/1230, które rozszerza wymagania m.in. dla maszyn autonomicznych i aplikacji kolaboracyjnych. Dla oznakowania CE celi paletyzującej integrator musi przygotować dokumentację techniczną obejmującą:

• Opis zastosowanych norm zharmonizowanych – ISO 10218-1/2, EN ISO 13849-1 lub IEC 62061, EN ISO 13855.
• Raport z oceny ryzyka dla całej celi.
• Wyniki walidacji środków bezpieczeństwa i pomiarów czasów zatrzymania robota.
• Dokumentację testów odbiorczych funkcji bezpieczeństwa.

W USA odpowiednikiem jest norma ANSI/RIA R15.06, silnie zharmonizowana z ISO 10218. Spełnienie wymagań ISO 10218 zasadniczo pokrywa wymagania R15.06, jednak OSHA i sądy po incydencie oceniają rozsądność wdrożonych środków ochronnych – co oznacza, że kompletna dokumentacja staje się wówczas dowodem w sprawie, a nie tylko formalnością.

Bezpieczeństwo stanowisk zrobotyzowanych obejmuje też inne typy aplikacji. Podobne zasady projektowania celi i oceny ryzyka dotyczą na przykład bezpieczeństwa robota pick and place, gdzie zagrożenia wynikają ze zbliżonych mechanizmów ruchu i obecności operatora w pobliżu strefy pracy ramienia.

Jak przeprowadzić ocenę ryzyka dla celi paletyzacji?

ISO 10218-2 nie pozostawia wątpliwości: ocena ryzyka jest wymagana dla całej celi, we wszystkich fazach jej życia. Oznacza to nie tylko etap produkcji i eksploatacji, ale też integrację, uruchomienie, programowanie, utrzymanie i naprawy. Ocena ryzyka to żywy dokument, nie jednorazowy raport.

Hierarchia środków ochronnych zgodnie z ISO 10218-2 wygląda następująco:

1. Rozwiązania z natury bezpieczne – eliminacja zagrożenia przez projekt (np. ograniczenie zasięgu robota, zmiana trajektorii).
2. Techniczne środki ochronne – wygrodzenia, kurtyny, skanery, funkcje bezpieczeństwa kontrolera.
3. Informacje, szkolenia, środki ochrony indywidualnej – jako uzupełnienie, nie substytut środków technicznych.

Ocena musi objąć każdy element celi – ramię robota, chwytak, typ ładunku, przenośniki, stoły obrotowe, owijarki, dociskacze warstw. W ISO 10218-2:2025 podkreślono, że robot application to cały ten system jako całość, a nie samo ramię. Każde urządzenie dodatkowe generuje własne zagrożenia i musi być uwzględnione w analizie.

Wskazówka: Zaangażuj w ocenę ryzyka pracowników obsługujących celę – to oni najlepiej znają niestandardowe sytuacje, takie jak zakleszczenia kartonów, przekrzywione palety czy awaryjne wejścia do strefy robota. Ich wiedza uzupełnia analizę o scenariusze, których nie przewiduje żaden podręcznik.

Ocenę ryzyka trzeba powtórzyć lub przynajmniej zrewidować przy każdej istotnej zmianie. Przykłady zmian wymagających przeglądu:

• Nowy typ ładunku lub inny format opakowania.
• Wymiana chwytaka na inny model lub rozmiar.
• Zmiana układu przenośników lub relokacja celi.
• Modyfikacja programu robota zmieniająca trajektorię lub prędkość ruchu.
• Integracja nowego urządzenia dodatkowego, np. owijarki.

Dokumentacja z oceny ryzyka pełni podwójną rolę – jest wymogiem normatywnym i jednocześnie dowodem, że integrator dochował należytej staranności. ISO 10218 i komentarze do ANSI/RIA R15.06 wprost wskazują, że po incydencie rozsądność środków bezpieczeństwa będzie oceniana na podstawie tej dokumentacji.

Jakie zabezpieczenia techniczne są potrzebne przy paletyzacji robotem?

Dobór środków technicznych musi wynikać z oceny ryzyka. Nie ma jednej recepty na zabezpieczenie celi paletyzującej, ale ISO 10218-2 wskazuje podstawowe kategorie i precyzuje, jak je dobierać i rozmieszczać.

Wygrodzenia fizyczne i kontrolowany dostęp

Przy klasycznej paletyzacji z szybkim robotem i ciężkimi ładunkami pełne wygrodzenie celi z ryglowanymi drzwiami bezpieczeństwa jest rozwiązaniem referencyjnym. Wygrodzenie eliminuje możliwość wejścia operatora do strefy robota podczas pracy automatycznej bez wyzwolenia funkcji bezpieczeństwa. Drzwi muszą być wyposażone w rygle bezpieczeństwa, które uniemożliwiają otwarcie podczas ruchu robota i zapobiegają przypadkowemu wznowieniu pracy podczas pobytu operatora wewnątrz.

Kurtyny świetlne i skanery obszarowe

W punktach, gdzie fizyczne wygrodzenie nie jest możliwe lub celowo pozostawiono otwarte wejście – np. przy wyjeździe palet lub wejściu przenośnika – stosuje się kurtyny świetlne lub skanery obszarowe. Rozmieszczenie tych urządzeń nie może być intuicyjne – musi wynikać z obliczeń odległości bezpieczeństwa zgodnie z EN ISO 13855.

Obliczenia uwzględniają trzy składowe:

• Czas zatrzymania robota od momentu wykrycia człowieka do pełnego zatrzymania ruchu.
• Czas reakcji urządzenia ochronnego (kurtyny lub skanera).
• Margines bezpieczeństwa uwzględniający możliwe niepewności pomiaru.

Przy robocie paletyzującym, który porusza się z pełną prędkością i w pełnym zasięgu, wymagane odległości bezpieczeństwa mogą być zaskakująco duże. Błąd w tych obliczeniach sprawia, że kurtyna lub skaner jest zamontowana za blisko strefy zagrożenia i nie zdąży zatrzymać robota przed kontaktem z człowiekiem.

Analogiczne podejście do projektowania stref ochronnych obowiązuje przy innych zrobotyzowanych stanowiskach obsługi maszyn. Więcej o tym, jak łączyć funkcje bezpieczeństwa robota z zabezpieczeniem dostępu do maszyny, opisuję w kontekście bezpieczeństwa robota przy obsłudze maszyn.

Funkcje bezpieczeństwa kontrolera

Kontrolery nowoczesnych robotów przemysłowych oferują wbudowane funkcje bezpieczeństwa, które są integralną częścią architektury celi:

• Safety-rated Monitored Stop – monitorowane bezpieczne zatrzymanie robota przy zachowaniu zasilania; robot nie traci pozycji, ale nie może wznowić ruchu bez świadomego resetu.
• Safely Limited Speed (SLS) – nadzorowanie prędkości ramienia; robot fizycznie nie może przekroczyć zaprogramowanego limitu prędkości w danej strefie.
• Safely Limited Position (SLP) – ograniczenie pozycji do zdefiniowanej strefy; robot nie może wyjść poza określony obszar.

Te funkcje pracują z poziomem niezawodności definiowanym przez EN ISO 13849-1 lub IEC 62061 jako PL (Performance Level) lub SIL (Safety Integrity Level). W celi paletyzacji, ze względu na wysoką energię i częste wejścia operatorów, wymagania PLr lub SILr dla funkcji zatrzymania i nadzoru dostępu są zwykle wysokie. To oznacza, że nie każdy sterownik i nie każda konfiguracja sprzętowa nadają się do każdej aplikacji.

Tryby pracy i zasada zakazanego automatycznego restartu

ISO 10218 rozróżnia tryb automatyczny, tryb teach i tryb serwisowy, przypisując do każdego inne wymagania dotyczące prędkości i środków ochronnych. W trybie automatycznym wszystkie urządzenia ochronne muszą być aktywne i człowiek nie może znajdować się w strefie robota. W trybie teach lub serwis robot musi pracować z ograniczoną certyfikowaną prędkością, a ruch powinien być podtrzymywany przyciskiem zezwolenia z trzema pozycjami (w tym pozycją paniki powodującą zatrzymanie przy zbyt mocnym dociśnięciu).

Automatyczne ponowne uzbrojenie systemu po zadziałaniu zatrzymania awaryjnego lub otwarciu osłony jest bezwzględnie zakazane. Reset musi być wykonany świadomie przez operatora z miejsca, z którego widzi całą strefę zagrożenia. To wymaganie często jest pomijane przy uproszczonych wdrożeniach i stanowi jedną z najczęstszych przyczyn wypadków opisywanych w analizach RIA 15.06.

Podobne zasady projektowania trybów pracy i kontroli dostępu obowiązują przy pakowaniu zrobotyzowanym. Jeśli interesuje Cię ten obszar, warto zapoznać się z wymaganiami dla bezpieczeństwa robota w pakowaniu, gdzie scenariusze wejścia operatora są równie złożone.

Czy cobot przy paletyzacji może pracować bez wygrodzeń?

To pytanie, które słyszę regularnie przy projektach paletyzacji z cobotami. Odpowiedź zależy od masy ładunku, prędkości i wyników oceny ryzyka – i rzadko jest twierdząca przy typowych aplikacjach przemysłowych.

ISO 10218-2:2025, która wchłonęła wymagania dawnej ISO/TS 15066, definiuje cztery tryby pracy współpracującej. Przy paletyzacji realistyczne do zastosowania są dwa:

• Power and Force Limiting (PFL) – robot ogranicza siłę i moc przy kontakcie z człowiekiem do biomechanicznie dopuszczalnych wartości. ISO/TS 15066 definiuje progi siły i nacisku dla różnych części ciała, a referencyjna prędkość przy kontakcie przejściowym wynosi 250 mm/s dla wybranych scenariuszy. Chwytak przenoszący karton ważący 15 kg przy tej prędkości wciąż generuje energię trudną do ograniczenia do bezpiecznych wartości.
• Speed and Separation Monitoring (SSM) – robot zwalnia lub zatrzymuje się, gdy skaner wykryje zbliżającego się operatora. To tryb, który dobrze sprawdza się jako pierwsza linia obrony – w zewnętrznej strefie robot zwalnia, a dopiero bliżej zatrzymuje się całkowicie.

Sam certyfikat PFL producenta cobota nie wystarczy do uruchomienia aplikacji paletyzacji bez dodatkowych środków ochronnych. ISO 10218-2 wprost mówi, że to cała aplikacja – chwytak, ładunek, program, trajektoria – musi zostać oceniona i zwalidowana jako bezpieczna przy wszystkich możliwych scenariuszach kontaktu. Chwytak z ostrymi krawędziami, worki z granulowanym materiałem o masie 20 kg i pełna prędkość pracy – żaden z tych elementów z osobna nie decyduje o bezpieczeństwie, ale razem mogą sprawić, że czysto kolaboracyjna praca bez wygrodzeń staje się niemożliwa.

W paletyzacji cobotowej realistycznym rozwiązaniem bywa połączenie obu trybów: SSM na obrzeżach strefy robota (skaner bezpieczeństwa redukuje prędkość przy wejściu operatora w zewnętrzną strefę) i PFL przy faktycznym współdzieleniu przestrzeni. Takie podejście wymaga jednak szczegółowej biomechanicznej oceny ryzyka, która uwzględnia masę chwytaka, ładunku i sztywność wszystkich elementów, a jej wyniki muszą potwierdzać, że wszystkie możliwe kontakty mieszczą się w limitach normy.

Wskazówka: Jeśli projektujesz aplikację paletyzacji z cobotem, zacznij od obliczenia energii kinetycznej układu chwytak plus ładunek przy planowanej prędkości pracy i porównaj ją z progami biomechanicznymi z ISO/TS 15066. To szybko pokaże, czy czysto kolaboracyjna praca jest realistyczna, czy wymaga dodatkowych ograniczeń prędkości lub wygrodzeń.

Bezpieczeństwo robotów mobilnych w zakładach, gdzie cela paletyzacji współpracuje z systemami transportu wewnętrznego, wymaga osobnego spojrzenia. Jeśli przy stanowisku paletyzującym pracują autonomiczne roboty mobilne (AMR), warto zapoznać się z wymaganiami opisanymi przy bezpieczeństwie robotów mobilnych AMR oraz z ogólnymi zasadami dla bezpieczeństwa AGV w zakładzie produkcyjnym.

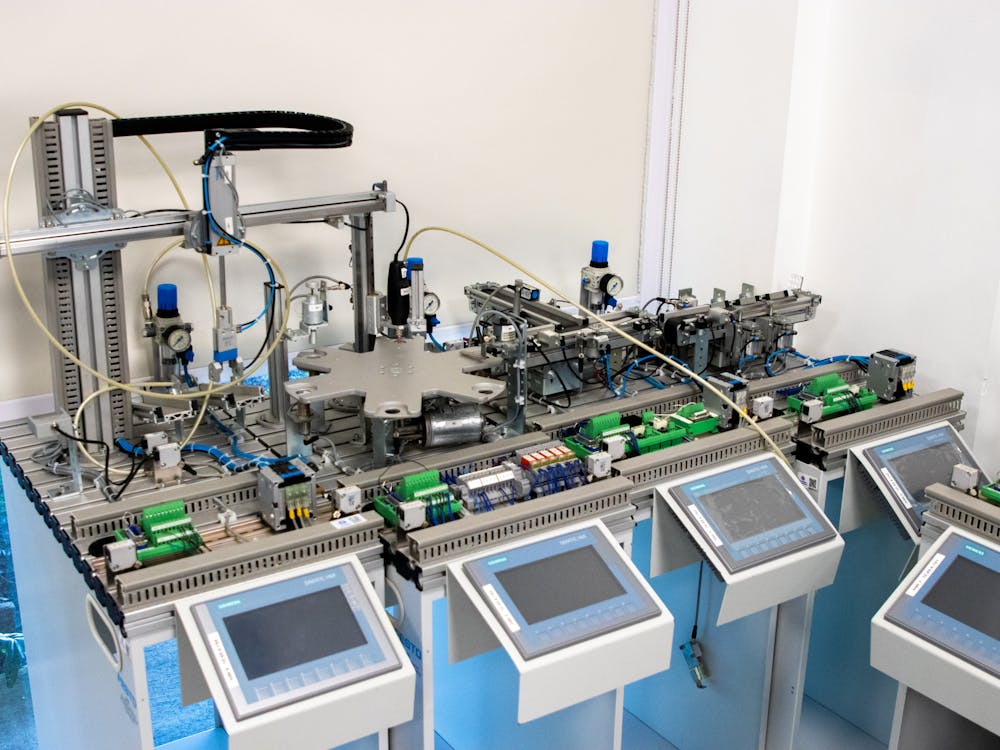

Jak bezpiecznie zintegrować robota z przenośnikami i chwytakiem?

Integracja to etap, na którym powstaje najwięcej błędów projektowych. Chwytak i przenośniki to nie akcesoria – są częścią aplikacji robota i muszą być objęte oceną ryzyka na równi z samym ramieniem.

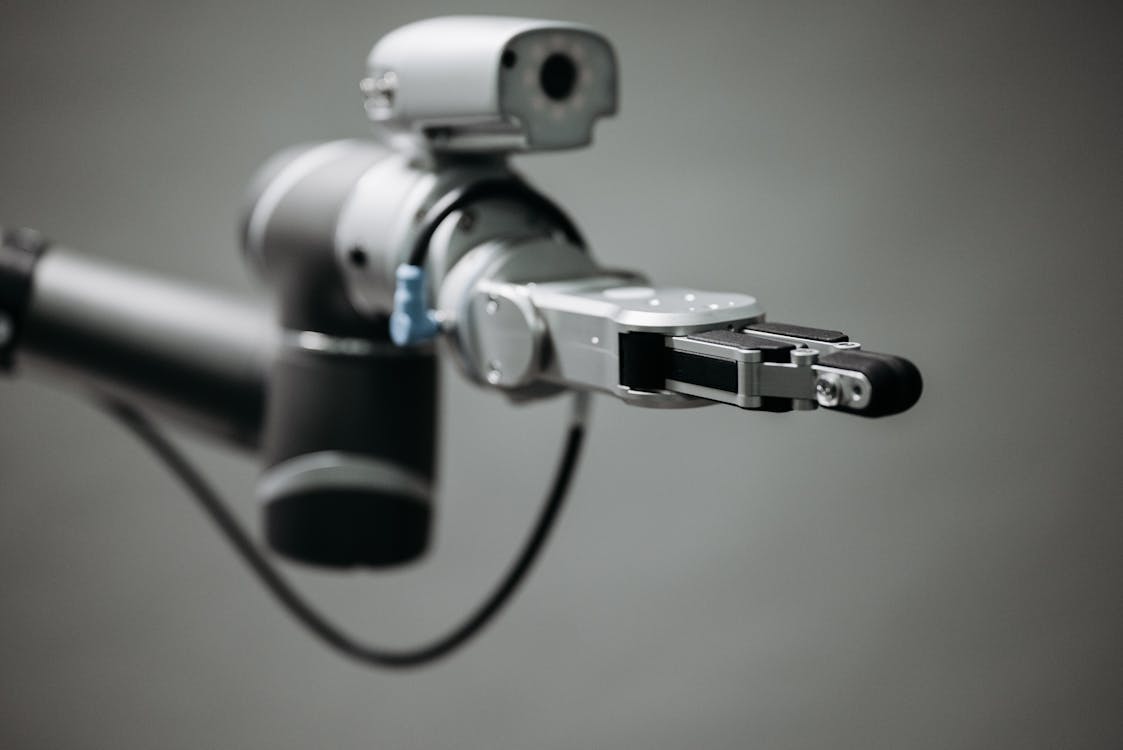

Przy integracji chwytaka kluczowe kwestie to:

• Niezawodność chwytu przy zaniku zasilania – chwytak musi w stanie bezpiecznym trzymać ładunek lub go bezpiecznie odłożyć przy awarii sprężonego powietrza lub zasilania elektrycznego.
• Masa i geometria chwytaka – suma masy chwytaka i ładunku określa energię kinetyczną ramienia i bezpośrednio wpływa na wymagany poziom niezawodności funkcji bezpieczeństwa.
• Strefy pochwycenia między chwytakiem a ładunkiem i elementami konstrukcji – zwłaszcza przy skanowaniu nad przenośnikami lub odbieraniu palet ze stojaków.

Przy przenośnikach dochodzą osobne zagrożenia. Punkty wejścia i wyjścia przenośnika z celi są miejscami, gdzie klasyczne wygrodzenie ma przerwę i gdzie człowiek może wejść do strefy robota przy wypiętrzeniu lub cofaniu ładunku. To właśnie w tych miejscach kurtyny świetlne lub skanery bezpieczeństwa muszą być zamontowane z zachowaniem obliczonych odległości bezpieczeństwa.

Sterowanie sekwencją pracy – kiedy robot może podjąć ładunek z przenośnika, kiedy przenośnik może podać następny karton, kiedy stół obrotowy może obrócić paletę – musi być zrealizowane w logice safety PLC lub funkcjach bezpieczeństwa kontrolera. Zwykłe PLC sterujące sekwencją nie spełnia wymagań normatywnych dla funkcji bezpieczeństwa.

Zagadnienia związane z bezpieczeństwem stanowisk zrobotyzowanych CNC, gdzie integracja z maszyną obróbczą jest równie złożona, omawiam przy okazji opisu bezpieczeństwa stanowiska zrobotyzowanego CNC. Zasady projektowania logiki bezpiecznej sekwencji są tam podobne.

Jak wygląda walidacja i odbiór celi paletyzacji?

Zaprojektowanie i zbudowanie celi to połowa drogi. Zanim stanowisko trafi do eksploatacji, musi przejść formalne testy odbiorcze potwierdzające, że wszystkie funkcje bezpieczeństwa działają zgodnie z założeniami projektowymi.

Odbiory FAT (Factory Acceptance Test) i SAT (Site Acceptance Test) obejmują m.in.:

• Pomiar rzeczywistych czasów zatrzymania robota od momentu sygnału z urządzenia ochronnego do pełnego zatrzymania ramienia.
• Porównanie zmierzonych odległości zatrzymania z obliczeniami użytymi do zaprojektowania pozycji kurtyn, skanerów i wygrodzeń.
• Testowanie wszystkich obwodów zatrzymania awaryjnego (E-stop) przy różnych stanach pracy robota.
• Sprawdzenie działania blokad drzwi i rygli bezpieczeństwa we wszystkich trybach pracy.
• Weryfikację poprawnego działania nadzoru prędkości i stref bezpieczeństwa.
• Testowanie sekwencji restart po zadziałaniu każdej funkcji bezpieczeństwa z potwierdzeniem braku automatycznego wznowienia pracy.

Wyniki wszystkich pomiarów i testów muszą być udokumentowane i przechowywane jako część dokumentacji bezpieczeństwa celi. Po incydencie to ta dokumentacja – a nie deklaracja producenta robota – jest dowodem, że cela działała zgodnie z normami.

Po oddaniu celi do eksploatacji obowiązuje plan okresowych przeglądów funkcji bezpieczeństwa. ISO 10218-2 wymaga zdefiniowania częstotliwości testów na podstawie oceny ryzyka. Rekomendowane minimum to coroczne testy E-stopów, blokad drzwi, urządzeń ochronnych i nadzoru prędkości. W zakładach pracujących na trzy zmiany z dużą rotacją operatorów warto rozważyć częstsze przeglądy.

Podobne wymagania dotyczące dokumentacji i testów odbiorczych obowiązują przy zrobotyzowanym spawaniu. Szczegółowy opis procedur odbiorczych opisuję przy okazji omawiania bezpieczeństwa spawania zrobotyzowanego.

Jakie szkolenia BHP są potrzebne przy robocie paletyzującym?

Szkolenie to ostatni element hierarchii środków ochronnych – nie może zastąpić barier fizycznych i funkcji bezpieczeństwa, ale bez niego nawet dobrze zaprojektowana cela staje się zagrożeniem.

Operatorzy obsługujący stanowisko z robotem paletyzującym powinni znać:

• Zasady działania urządzeń ochronnych – co się dzieje po przekroczeniu kurtyny, co oznaczają sygnały dźwiękowe i świetlne, jak wykonać prawidłowy reset.
• Procedurę wymiany palety i usuwania zacięć – krok po kroku, z potwierdzeniem zatrzymania robota i weryfikacją stanu bezpieczeństwa przed wejściem do celi.
• Zakaz obchodzenia zabezpieczeń – blokowania kurtyn, podpinania E-stopów, wchodzenia do celi podczas pracy automatycznej.
• Procedury alarmowe i sposób wzywania pomocy po incydencie.

Pracownicy działu utrzymania ruchu i programiści muszą przejść osobne, głębsze szkolenie obejmujące tryb teach, pracę z przyciskiem zezwolenia i zasady modyfikowania programu z uwzględnieniem wpływu zmian na bezpieczeństwo. Każda zmiana w programie robota, która modyfikuje trajektorię, prędkość lub zasięg ruchu, wymaga analizy wpływu na bezpieczeństwo i ewentualnej rewizji oceny ryzyka – zanim zmiana trafi na produkcję.

Podsumowanie

Bezpieczeństwo paletyzacji robotem nie sprowadza się do zamontowania ogrodzenia i E-stopu. Obejmuje kompleksową ocenę ryzyka całej celi, dobór środków technicznych oparty na obliczeniach, walidację funkcji bezpieczeństwa przed uruchomieniem i zarządzanie zmianami przez cały cykl życia stanowiska. Normy ISO 10218-1 i ISO 10218-2 z 2025 roku stanowią aktualną bazę wymagań, a każdy projekt celi paletyzującej powinien być realizowany ściśle w ich oparciu. Dobrze zaprojektowana i odebrana cela paletyzacji eliminuje ciężkie urazy ergonomiczne i jednocześnie skutecznie chroni operatorów przed nowymi zagrożeniami mechanicznymi, które wprowadza robot.

FAQ

Q: Czy każda cela paletyzacji musi mieć oznakowanie CE?

A: Tak, cela paletyzacji jako kompletna maszyna lub zespół maszyn musi posiadać oznakowanie CE przed oddaniem do eksploatacji w UE. Odpowiada za to integrator, który przygotowuje dokumentację techniczną i deklarację zgodności.

Q: Kto jest odpowiedzialny za bezpieczeństwo celi paletyzacji – producent robota czy integrator?

A: Producent robota odpowiada za bezpieczeństwo samego ramienia jako maszyny częściowo ukończonej. Integrator, który projektuje i buduje celę, ponosi odpowiedzialność za bezpieczeństwo całej aplikacji, w tym chwytaka, przenośników i środków ochronnych.

Q: Jak długo należy przechowywać dokumentację bezpieczeństwa celi paletyzacji?

A: Dokumentację techniczną, w tym raporty z oceny ryzyka i testy odbiorcze, należy przechowywać przez cały okres eksploatacji maszyny, a w UE zwykle minimum 10 lat po zakończeniu jej produkcji lub wycofaniu z użytku.

Q: Czy przy relokacji celi paletyzacji konieczna jest nowa ocena ryzyka?

A: Tak, przeniesienie celi w inne miejsce wymaga przeglądu oceny ryzyka, ponieważ zmieniają się warunki otoczenia, dostęp do celi i układ sąsiadujących stanowisk, co może wpłynąć na poziom ryzyka i adekwatność dotychczasowych zabezpieczeń.

Q: Jakie kwalifikacje powinien mieć integrator projektujący celę paletyzacji?

A: Integrator powinien posiadać udokumentowaną wiedzę z zakresu norm ISO 10218-1/2, EN ISO 13849-1 lub IEC 62061 oraz EN ISO 13855, a także doświadczenie w przeprowadzaniu ocen ryzyka i walidacji funkcji bezpieczeństwa. W UE odpowiada on za prawidłowość oznakowania CE celi.
