Bezpieczeństwo robota przy obsłudze maszyn: BHP, normy i ryzyko

Robot przemysłowy obsługujący obrabiarkę CNC to jeden z bardziej wymagających układów w całej automatyce produkcyjnej – łączy dwa niezależne systemy napędowe, różne źródła energii i kilka nakładających się stref zagrożeń. Bezpieczeństwo robota przy obsłudze maszyn to temat, który dotyczy zarówno integratora projektującego celę, jak i służb utrzymania ruchu odpowiedzialnych za jej codzienny nadzór. Jeśli wdrażasz stanowisko zrobotyzowane lub oceniasz istniejące, ten artykuł da ci precyzyjny obraz tego, co, dlaczego i jak powinno być zrobione.

Najważniejsze informacje z tego artykułu:

• Ocena ryzyka według ISO 12100 musi obejmować cały układ: robota, maszynę, detal i osprzęt we wszystkich trybach pracy.
• Normy ISO 10218-1/-2:2025 oraz EN ISO 13849-1:2023 wymagają przypisania konkretnych poziomów Performance Level do każdej funkcji bezpieczeństwa.
• Funkcje SASL, SRMS i SSM pozwalają ograniczyć przestrzeń i energię robota zamiast polegać wyłącznie na fizycznych ogrodzeniach.
• Cobot przy obrabiarce nie jest automatycznie bezpieczny – tryb Power and Force Limiting nie eliminuje zagrożeń procesowych, takich jak ostre krawędzie detali.
• Walidacja stanowiska musi obejmować fizyczne pomiary: czas zatrzymania, drogi hamowania i siły kolizji, a nie tylko obliczenia na papierze.

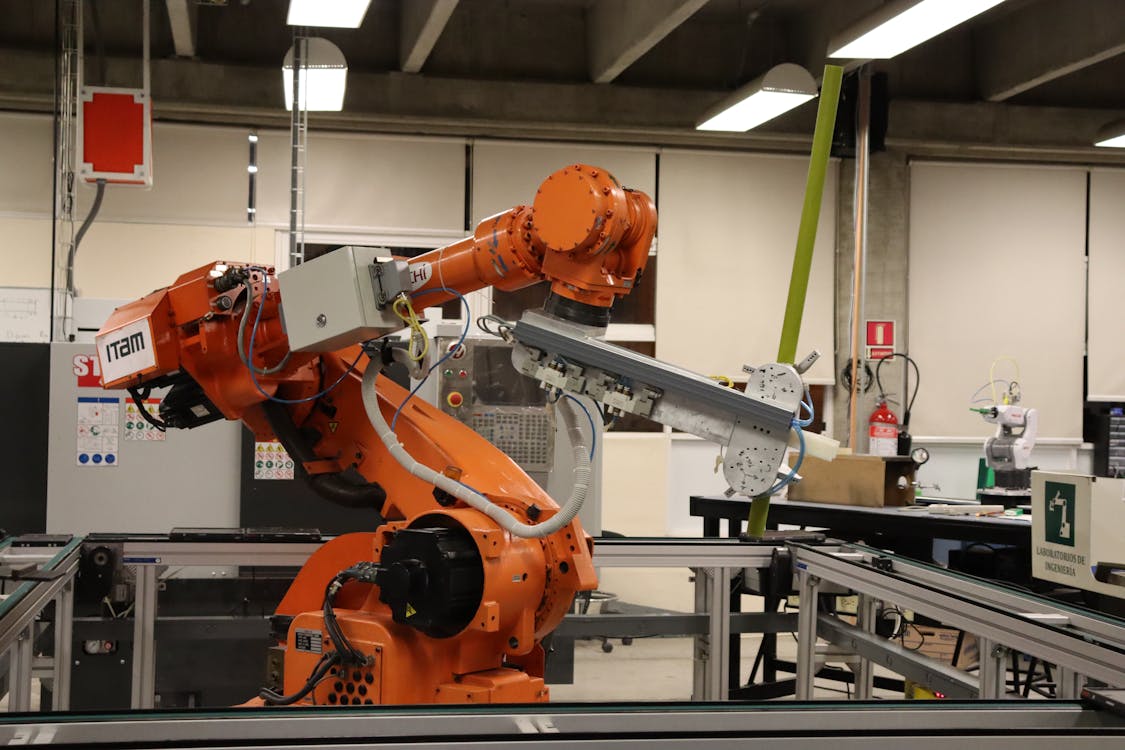

Jak zapewnić bezpieczeństwo robota przy obsłudze maszyn – od czego zacząć?

Bezpieczeństwo robota przy obsłudze maszyn nie zaczyna się od wyboru kurtyny świetlnej ani od pytania, czy potrzebne jest ogrodzenie. Zaczyna się od systematycznej oceny ryzyka dla całego układu: robota, obsługiwanej maszyny, chwytaka, detalu i człowieka, który będzie przy tym stanowisku pracować. Dopiero wyniki tej analizy decydują o tym, jakie środki ochronne są potrzebne i na jakim poziomie niezawodności muszą działać.

Szkieletem metodycznym jest tu norma ISO 12100:2010, która opisuje trójparametrową ocenę ryzyka opartą na:

• S – ciężkości urazu (od lekkich do nieodwracalnych).
• F – częstości i czasie trwania ekspozycji na zagrożenie.
• P – możliwości uniknięcia zagrożenia lub ograniczenia urazu.

Na podstawie kombinacji tych parametrów wyznacza się wymagany poziom zapewnienia bezpieczeństwa, czyli PLr (Performance Level required) zgodnie z EN ISO 13849-1:2023. W celi z robotem i obrabiarką PLr dla zatrzymań ochronnych to zwykle poziom d lub e – ten ostatni dotyczy sytuacji, w których operator wchodzi do obszaru z wysoką gęstością energii, np. przez drzwi serwisowe.

Kluczowa zasada: ocena ryzyka musi obejmować wszystkie tryby pracy – produkcję automatyczną, przezbrojenie, programowanie, serwis i czyszczenie maszyny. ISO 12100 wyraźnie wymaga uwzględnienia przewidywalnego błędnego użycia, np. wejścia operatora do strefy podczas półaktywnego cyklu. To właśnie te scenariusze – a nie standardowy cykl automatyczny – generują największe ryzyko. Dane z analizy stanowisk zrobotyzowanych potwierdzają, że około połowy wypadków przy pracy wynika z zachowania pracowników, nie z awarii technicznych.

Ocena nie kończy się na samym robocie. Zagrożenie pochodzi z interakcji: ruch ramienia robota, stan wrzeciona obrabiarki, pozycja drzwi CNC, masa i kształt detalu w chwycie – wszystko to razem tworzy scenariusz, który trzeba przeanalizować jako system.

Wskazówka: Przed przystąpieniem do projektu celi sporządź listę wszystkich trybów pracy i dla każdego z nich wypisz, kto może się znaleźć w strefie zagrożenia i dlaczego. To ćwiczenie ujawnia scenariusze, które łatwo pominąć przy skupieniu wyłącznie na cyklu automatycznym.

Jakie normy regulują bezpieczeństwo stanowiska zrobotyzowanego przy maszynie?

Zestaw norm obowiązujących przy integracji robota z maszyną jest hierarchiczny – każdy kolejny standard uszczegóławia wymagania poprzedniego.

ISO 10218-2:2025 zastąpiła podejście z wcześniejszych wydań, gdzie jednolicie wymagano PL d, Cat. 3 dla całego stanowiska. Aktualna wersja wymaga przypisania konkretnego PLr do każdej funkcji bezpieczeństwa osobno, co daje projektantowi elastyczność, ale i odpowiedzialność za precyzyjne uzasadnienie każdego wyboru.

EN ISO 13849-1 i IEC 62061 to dwa równoległe frameworki obliczeniowe. Możliwe jest stosowanie podejścia mieszanego: część funkcji bezpieczeństwa projektowana według PL, część według SIL – pod warunkiem zachowania spójności w mapowaniu poziomów (PL d odpowiada SIL 2, PL e odpowiada SIL 3).

Elementy sterownicze wpływające na bezpieczeństwo powinny być widoczne, jednoznacznie oznakowane i usytuowane poza strefami zagrożenia – wymóg wynikający wprost z przepisów o bezpieczeństwie pracy przy maszynach, potwierdzony w krajowych opracowaniach dotyczących bezpieczeństwa urządzeń technicznych.

Jakie zagrożenia występują podczas obsługi maszyn przez robota?

Zagrożenia w celi z robotem i obrabiarką mają trzy nakładające się źródła. Żadnego z nich nie można analizować w oderwaniu od pozostałych.

Zagrożenia mechaniczne po stronie robota:

• Zderzenia, zmiażdżenia i ścięcia – ruchy osi robota, kolizje z ramą maszyny, stołem, chwytakiem lub magazynem palet generują liczne punkty zgniotu, szczególnie na przegubach i między robotem a elementami zabudowy.
• Wyrzut detalu – utrata chwytu lub awaria chwytaka w trakcie ruchu powrotnego może spowodować, że obrabiany element zostanie wyrzucony z dużą prędkością poza obszar celi.
• Nieoczekiwane ruchy – restart po zaniku zasilania, błąd referencji pozycji lub ruch w trybie nauczania (teach) bez pełnej kontroli operatora.

Zagrożenia mechaniczne i procesowe po stronie obrabiarki:

• Szybkoobrotowe wrzeciona, uchwyty i śruby pociągowe – ryzyko wciągnięcia (entanglement), zwłaszcza przy tokarkach, gdzie punkty wciągnięcia między uchwytem a osłoną są liczne i nie zawsze widoczne z pozycji robota.
• Odrzut wiórów, pękniętego frezu lub detalu przy błędnym mocowaniu – wymaga barier odpornych na uderzenia, nie tylko lekkich osłon estetycznych.
• Ruch automatycznych drzwi CNC i zacisków hydraulicznych – dodatkowe punkty ścinania między elementami robota a maszyną podczas cyklu załadunku.

Zagrożenia środowiskowe i procesowe:

• Mgła chłodziwa i aerozole olejowe – narażenie dróg oddechowych, konieczność obudowania stanowiska i zastosowania miejscowego wyciągu (LEV), który jednocześnie ogranicza dostęp serwisowy.
• Hałas, ciepło, ewentualne strefy ATEX przy obróbce magnezu lub pyłów metalicznych – narzucają dodatkowe wymagania na kategorię urządzeń i certyfikację komponentów bezpieczeństwa.

W środowisku obróbki skrawaniem szczególnie groźna jest kombinacja zagrożeń: nawet jeśli robot pracuje w trybie Power and Force Limiting (PFL) i jego siły kontaktu mieszczą się w limitach biomechanicznych z ISO/TS 15066, ostry detal lub gorąca powierzchnia mogą spowodować poważny uraz przy zderzeniu, które formalnie mieści się w dopuszczalnych parametrach dynamicznych. Tryb PFL nie eliminuje zagrożeń procesowych – to częsty błąd przy projektowaniu stanowisk z cobotami.

Jak dobrać osłony, kurtyny świetlne i skanery bezpieczeństwa?

Dobór środków ochronnych wynika bezpośrednio z oceny ryzyka – nie istnieje jeden słuszny zestaw urządzeń dla każdej celi z robotem i maszyną CNC. Różne funkcje bezpieczeństwa wymagają różnych urządzeń o różnym PLr.

Poniżej zestawiam typowe funkcje bezpieczeństwa dla celi robot + obrabiarka wraz z urządzeniami i wymaganymi poziomami:

Kilka zasad doboru, które warto mieć z tyłu głowy:

• Ogrodzenie sztywne (siatka lub blacha) to środek mechaniczny o kategorii bezpieczeństwa wynikającej z blokady drzwi, nie z samej konstrukcji ogrodzenia – dobieraj blokadę odpowiednio do PLr.
• Kurtyna świetlna musi mieć odpowiednią rozdzielczość detekcji (typowo 14 mm dla dłoni, 30 mm dla ciała) i być zamontowana w bezpiecznej odległości obliczonej według ISO 13855.
• Skanery laserowe w trybie SSM wymagają uwzględnienia pełnego czasu zatrzymania układu – skaner + logika + robot + wrzeciono maszyny. Niedoszacowanie tego czasu prowadzi do zbyt małej odległości bezpieczeństwa.
• Wyłącznik awaryjny E-Stop powinien mieć PLr równy najwyższemu PLr spośród wszystkich funkcji, które może zastąpić – w celi robot + CNC to zwykle PL e.

Przy bezpieczeństwie stanowiska zrobotyzowanego CNC istotne jest też mechaniczne oddzielenie strefy obróbczej od strefy załadunku palet, jeśli to możliwe. Taki podział pozwala przypisać niższe PLr do funkcji chroniącej dostęp do załadunku, bo operator nie ma tędy bezpośredniego dojścia do wrzeciona.

Wskazówka: Przed obliczeniem odległości bezpieczeństwa dla kurtyny lub skanera zmierz rzeczywisty czas zatrzymania robota i obrabiarki na wybranym punkcie trajektorii – nie polegaj na danych katalogowych, bo czas zatrzymania wrzeciona zależy od aktualnej prędkości obrotowej i stanu narzędzia.

Jak zdefiniować funkcje bezpieczeństwa i zaprojektować logikę sterowania?

Projektowanie logiki bezpieczeństwa powinno zaczynać się od listy funkcji bezpieczeństwa (Safety Functions, SF), a nie od listy urządzeń. Każdej funkcji przypisujesz PLr z oceny ryzyka, a dopiero potem dobierasz kanały wejściowe, logikę i elementy wykonawcze tak, żeby cała pętla spełniała ten poziom.

EN ISO 13849-1:2023 definiuje strukturę SRP/CS (Safety-Related Parts of Control Systems) i ocenia ją na podstawie czterech parametrów: MTTFd (średni czas do niebezpiecznego uszkodzenia), DC (pokrycie diagnostyczne), CCF (odporność na uszkodzenia ze wspólnej przyczyny) oraz kategorii architektury (B, 1, 2, 3, 4). Dla PLr d wymagana jest architektura kategorii 3 lub 4 z DC ≥ 60–99%, czyli redundancja kanałów i wzajemna diagnostyka.

Typowe funkcje bezpieczeństwa dla celi robot + obrabiarka:

• SF1 – stop przy otwarciu drzwi serwisowych – blokada z ryglowaniem → safety PLC → Safe Torque Off (STO) na napędach robota + zatrzymanie kategorii 0 lub 1 na obrabiarce; PLr e.
• SF2 – kurtyna przy załadunku palet – kurtyna świetlna → zatrzymanie ochronne robota bez stopu maszyny, jeśli strefa obróbcza jest mechanicznie oddzielona; PLr d.
• SF3 – SSM w trybie pół-współbieżnym – skaner SIL2/PL d → kontroler bezpieczeństwa redukuje prędkość robota do wartości obliczonej z zachowaniem minimalnej odległości bezpiecznej; pętla PFHd musi obejmować opóźnienia komunikacyjne.
• SF4 – ograniczenie przestrzeni robota (SASL/SLP) – certyfikowana funkcja sterownika robota monitorująca pozycję osi i kartezjańską; wyzwala zatrzymanie ochronne przed wejściem robota w obszar drzwi lub poza obrys maszyny.
• SF5 – E-Stop – dwukanałowy przycisk awaryjny → PLr e, dostępny z każdej pozycji operatora w celi.

Integracja sygnałów między robotem a maszyną musi odbywać się przez certyfikowane interfejsy bezpieczeństwa – Profinet/PROFIsafe, CIP Safety lub Safe I/O, a nie przez zwykłe sygnały cyfrowe 24 V. Połączenie przez klasyczne I/O pozostawia lukę: nie gwarantuje wykrycia uszkodzenia kabla, zwarcia do potencjału ani potwierdzenia stanu urządzenia po stronie maszyny. W rezultacie obrabiarka może samoczynnie wznowić cykl, gdy robot nie wrócił jeszcze do strefy bezpiecznej.

Jak działają zaawansowane funkcje ograniczania przestrzeni i prędkości robota?

Ograniczanie przestrzeni pracy robota przez certyfikowane funkcje programowe to jedno z bardziej efektywnych narzędzi redukcji ryzyka przy obsłudze maszyn. Funkcja Safety-Rated Soft Axis and Space Limiting (SASL) lub Safety Limited Position (SLP) sprawia, że sterownik robota monitoruje pozycję w każdej osi i w przestrzeni kartezjańskiej, generując zatrzymanie ochronne, gdy ramię zbliży się do granicy dozwolonego obszaru.

Korzyści są konkretne: zamiast wygradzać pełny zasięg ramienia, ograniczasz strefę zastrzeżoną do obszaru faktycznie używanego. To zmniejsza wymaganą powierzchnię hali, pozwala zbliżyć ogrodzenie do robota i – przy odpowiednim wymiarowaniu – umożliwia wykorzystanie obudowy samej obrabiarki jako mechanicznego ogranicznika sił kontaktu.

SSM (Speed and Separation Monitoring) daje z kolei możliwość pracy bez pełnego zatrzymania robota przy obecności człowieka w strefie zewnętrznej. Skaner laserowy klasy PL d/SIL 2 buduje kilka koncentrycznych stref:

• Strefa zewnętrzna – robot pracuje z pełną prędkością produkcyjną.
• Strefa pośrednia – robot redukuje prędkość do wartości obliczonej tak, by zdążył się zatrzymać, zanim człowiek dotrze do strefy bliskiej.
• Strefa bliska – natychmiastowe zatrzymanie ochronne.

SSM dobrze sprawdza się przy maszynach z częściowo otwartymi frontami lub przy stanowiskach, gdzie operator regularnie podchodzi do panelu HMI bez konieczności pełnego wejścia do strefy robota. Warunek: obliczenia odległości muszą uwzględniać czas zatrzymania całego układu, nie tylko robota.

Warto też wspomnieć o trybie monitorowanego zatrzymania (Monitored Standstill po Stop Category 2 według IEC 60204-1). Robot zatrzymuje się z zachowaniem momentu na osiach – nie ma STO – ale sterownik monitoruje, czy pozycja nie ulega odchyleniu. Jakiekolwiek przemieszczenie powyżej progu tolerancji wyzwala zatrzymanie ochronne. Taki tryb jest przydatny przy krótkich interwencjach operatora, gdy ponowne referencjonowanie po całkowitym STO byłoby zbyt czasochłonne.

Zagadnienia związane z ograniczaniem przestrzeni i doborem trybów bezpieczeństwa pojawiają się też w innych aplikacjach robotycznych – podobne zasady obowiązują przy bezpieczeństwie robotów pick and place czy przy układach paletyzacji.

Jak zabezpieczyć operatora podczas serwisu, przezbrajania i czyszczenia maszyny?

Serwis i przezbrojenie to scenariusze, w których ryzyko jest statystycznie wyższe niż podczas normalnego cyklu automatycznego. Operator wchodzi do strefy, często przy otwartych drzwiach CNC, z ograniczoną widocznością i pod presją czasu.

ISO 10218-2 definiuje tryb nastawczy (setup mode) z następującymi wymaganiami:

• Prędkość robota ograniczona do ≤ 250 mm/s.
• Ruch możliwy wyłącznie przy przytrzymanym przycisku zezwolenia (enabling device).
• Brak możliwości automatycznego uruchomienia cyklu przy otwartych drzwiach lub przy aktywnym trybie serwisowym.
• Brak ruchu osi obrabiarki bez ręcznego zezwolenia lokalnego.

Czyszczenie wnętrza maszyny z robotem w celi to osobny scenariusz ryzyka – często najwyższy w całej analizie ISO 12100. Operator jest narażony na wióry, gorące powierzchnie, szczeliny i niewidoczne punkty zgniotu. Procedura LOTO (Lockout/Tagout) powinna obejmować:

• Odłączenie zasilania hydrauliki i pneumatyki chwytaka robota.
• Mechaniczne zablokowanie osi maszyny (mechaniczne podpory, nie tylko wyłącznik).
• Wymuszenie pozycji parkowej robota przez certyfikowaną funkcję bezpiecznej pozycji – nie ręczne dojechanie do punktu domowego.
• Wizualne potwierdzenie stanu na panelu HMI przed wejściem do strefy.

Montaż, demontaż i obsługa maszyn powinny odbywać się przy zachowaniu pełnych wymagań bezpieczeństwa i ergonomii – norma PN-EN 1005-4+A1 wskazuje zalecane wartości graniczne sił przy obsłudze maszyn, co ma znaczenie przy projektowaniu stanowisk, gdzie operator musi ręcznie zakładać lub zdejmować detale o dużej masie.

Szczególnym przypadkiem jest sytuacja, gdy robot ma aktywny chwyt w momencie wejścia operatora do strefy. Logika musi eliminować możliwość zwolnienia chwytaka lub zmiany siły chwytu bez ręcznego zezwolenia – utrata chwytu z detalem w strefie obecności człowieka to scenariusz, który ISO 12100 wymaga uwzględnić jako kombinację niskiego prawdopodobieństwa i bardzo wysokiej ciężkości urazu.

Wskazówka: Dla każdego trybu pracy stanowiska (produkcja, przezbrojenie, serwis, czyszczenie, awaria) sporządź osobną kartę trybów z listą: kto ma dostęp, jakie ruchy są dozwolone, jakie funkcje bezpieczeństwa są aktywne i jaka jest procedura wyjścia ze strefy. Brak tej dokumentacji to jedna z najczęstszych przyczyn wypadków przy stanowiskach zrobotyzowanych.

Jakie błędy integracyjne zdarzają się przy wdrożeniach stanowisk z robotem i maszyną?

Błędy, które widuję przy audytach istniejących stanowisk, rzadko dotyczą braku kurtyny świetlnej. Częściej wynikają z systemowych zaniedbań na etapie projektowania logiki bezpieczeństwa.

Cztery najczęstsze problemy:

• Integracja przez klasyczne I/O zamiast certyfikowanych interfejsów – sygnały cyklu i stanu drzwi przekazywane zwykłymi wyjściami cyfrowymi 24 V nie spełniają wymagań PLd/SIL2. Brak diagnostyki uszkodzeń kabla i brak potwierdzenia stanu po stronie maszyny tworzy scenariusze nieoczekiwanego restartu.
• Przyjmowanie, że cobot nie wymaga ogrodzeń – ISO/TS 15066 i ISO 10218-2:2025 wprost stwierdzają, że nawet przy aktywnym trybie PFL mogą być wymagane bariery fizyczne, jeśli analiza ryzyka wykazuje zagrożenia procesowe. Cobot przy tokce z odsłoniętym wrzecionem i ostrym detalem musi przejść tę samą ocenę ryzyka co robot przemysłowy.
• Niedoszacowanie czasu zatrzymania w obliczeniach SSM – czas, jaki mija od wykrycia człowieka przez skaner do pełnego zatrzymania układu, obejmuje: opóźnienie skanera + czas odpowiedzi logiki bezpieczeństwa + czas hamowania robota + czas zatrzymania wrzeciona maszyny. Pominięcie ostatniego składnika to błąd, który często wychodzi przy pomiarach walidacyjnych.
• Brak fizycznej walidacji – tylko kalkulacje PL/SIL na papierze – ISO 13849-1:2023 i ISO 10218-2 wymagają testów, nie tylko obliczeń. Walidacja musi obejmować pomiar drogi i czasu zatrzymania, testy działania kurtyn i blokad w warunkach rzeczywistych, a przy trybie PFL – pomiary sił kolizji z odpowiednim przyrządem pomiarowym.

Analizy zjawiska omijania zabezpieczeń wskazują, że operatorzy obchodzą urządzenia ochronne przede wszystkim wtedy, gdy stanowisko jest zaprojektowane tak, że praca zgodna z procedurą jest wolniejsza lub trudniejsza niż praca z obejściem. To sygnał, że bezpieczeństwo musi być zaprojektowane tak, żeby nie kolidowało z ergonomią i wydajnością – inaczej staje się tylko formalnym wymogiem, a nie realną barierą przed wypadkiem.

Podobne wyzwania integracyjne dotyczą też innych aplikacji, np. bezpieczeństwa paletyzacji robotem czy stanowisk zrobotyzowanych w pakowaniu, gdzie logika separacji stref i zarządzanie trybami pracy wyglądają bardzo podobnie.

Jakie szkolenia i procedury są potrzebne do bezpiecznej eksploatacji stanowiska?

Technika bezpieczeństwa wyznacza granice – to, co się dzieje w tych granicach, zależy od kompetencji ludzi przy stanowisku. Szkolenia nie zastępują środków technicznych, ale są ich wymaganym uzupełnieniem zgodnie z hierarchią redukcji ryzyka z ISO 12100.

Minimalne wymagania szkoleniowe i proceduralne dla stanowiska robot + maszyna:

• Szkolenie wstępne dla operatorów – obsługa panelu HMI, rozpoznawanie stanów alarmowych, procedura bezpiecznego wejścia do strefy (w tym obowiązek sprawdzenia stanu trybu serwisowego).
• Szkolenie dla programistów i nastawiaczy – praca w trybie teach, ograniczenia prędkości, obsługa enabling device, świadomość zagrożeń przy częściowo aktywnym cyklu.
• Szkolenie dla służb utrzymania ruchu – procedura LOTO dla robota i maszyny, resetowanie funkcji bezpieczeństwa, rozpoznawanie uszkodzeń czujników i blokad.
• Instrukcja stanowiskowa – wywieszona przy stanowisku, zawierająca tryby pracy, uprawnione czynności dla każdej roli, numery alarmowe i procedurę postępowania po wypadku.
• Regularne testy funkcji bezpieczeństwa – harmonogram testów działania kurtyn, blokad, E-Stopu i funkcji SSM/SRMS co określony interwał czasowy lub po każdej ingerencji serwisowej.

Przy obsłudze zrobotyzowanych stanowisk spawalniczych czy układów z robotami mobilnymi AMR zakres szkoleń jest zbliżony, choć specyficzne zagrożenia procesowe wymagają dostosowania treści do konkretnej aplikacji. Zasada jest ta sama: każda osoba, która ma dostęp do stanowiska w jakimkolwiek trybie pracy, powinna dokładnie wiedzieć, co w danym trybie może, a czego nie może robić.

Podsumowanie

Bezpieczeństwo robota przy obsłudze maszyn to zagadnienie systemowe – nie sprowadza się do wyboru kurtyny ani ogrodzenia, lecz wymaga pełnej oceny ryzyka według ISO 12100, precyzyjnego przypisania PLr do każdej funkcji bezpieczeństwa zgodnie z EN ISO 13849-1:2023 i fizycznej walidacji stanowiska przed uruchomieniem. Normy ISO 10218-1/-2:2025 jasno wskazują, że analiza musi obejmować wszystkie tryby pracy, w tym serwis i czyszczenie. Certyfikowana logika sterowania, ograniczanie przestrzeni przez SASL, przemyślane tryby SSM i rzetelne szkolenia operatorów to filary, na których opiera się realne bezpieczeństwo celi zrobotyzowanej.

FAQ

Q: Czy integracja robota z maszyną CNC wymaga uzyskania nowego oznakowania CE dla całości?

A: Tak – zintegrowany układ robot + maszyna tworzy nową maszynę zespoloną lub linię w rozumieniu dyrektywy maszynowej. Wymaga własnej oceny ryzyka i deklaracji zgodności CE jako całość, niezależnie od oznakowań poszczególnych elementów.

Q: Jak często należy przeprowadzać testy funkcji bezpieczeństwa na stanowisku z robotem?

A: Częstotliwość wynika z oceny ryzyka i wymagań producenta urządzeń. Typowo: po każdej ingerencji serwisowej, po zmianie programu i cyklicznie zgodnie z harmonogramem UR lub producenta safety PLC – zwykle co kilka miesięcy.

Q: Czy robot współpracujący (cobot) może pracować bez jakichkolwiek osłon przy obrabiarce?

A: Tylko jeśli ocena ryzyka jednoznacznie to potwierdzi. W praktyce przy obróbce skrawaniem rzadko jest to możliwe, bo zagrożenia procesowe (wióry, ostre detale, chłodziwo) wymagają dodatkowych środków ochronnych niezależnie od trybu pracy cobota.

Q: Jakie są konsekwencje prawne wypadku przy stanowisku zrobotyzowanym bez prawidłowej dokumentacji bezpieczeństwa?

A: Odpowiedzialność może spoczywać na pracodawcy, integratorze i producenta maszyny. Brak dokumentacji oceny ryzyka, deklaracji zgodności lub instrukcji bezpiecznej obsługi może skutkować odpowiedzialnością cywilną i karną według Kodeksu pracy i prawa cywilnego.

Q: Czy oprogramowanie do symulacji trajektorii robota może zastąpić fizyczny pomiar czasu zatrzymania?

A: Symulacje są narzędziem projektowym, ale nie zastępują pomiarów walidacyjnych. ISO 13849-1:2023 i ISO 10218-2 wymagają testów na rzeczywistym sprzęcie, bo rzeczywisty czas zatrzymania zależy od stanu napędów, temperatury i konfiguracji payload.
