Jak zmniejszyć drgania w ramieniu robota?

Jak zmniejszyć drgania w ramieniu robota? Najpierw trzeba znaleźć źródło, bo samo „uspokojenie” programu rzadko wystarcza. W praktyce winne bywają luzy, rezonans, zbyt agresywna trajektoria albo źle dobrane tłumienie. Poniżej pokazuję, co robię krok po kroku na uruchomieniach i modernizacjach stanowisk.

Najważniejsze informacje z tego artykułu:

• Drgania ramienia robota zwykle wynikają z rezonansu, luzów mechanicznych, złej trajektorii albo błędów strojenia napędów.
• Redukcję wibracji warto zacząć od pomiaru, a dopiero potem zmieniać sterowanie lub konstrukcję.
• Optymalizacja trajektorii, przyspieszeń i prędkości często daje szybki efekt bez zmian sprzętowych.
• Zużyte łożyska, przekładnie, przeguby i mocowanie efektora końcowego mogą mocno nasilać drgania.
• Najlepsze wyniki daje połączenie diagnostyki, poprawek w sterowaniu oraz tłumienia mechanicznego.

Jak zmniejszyć drgania w ramieniu robota?

Najskuteczniej działa połączenie trzech obszarów: diagnostyki mechaniki, korekty sterowania i zmiany profilu ruchu. Samo obniżenie prędkości albo szybka korekta PID rzadko rozwiązuje problem na dłużej. Drgania zwykle wracają, bo ich przyczyna pozostaje w układzie.

Ja w takich projektach zaczynam od najtańszych testów, bo one szybko pokazują, czy problem siedzi w konstrukcji, czy w oprogramowaniu. To oszczędza czas, części zamienne i nerwy. Zwłaszcza wtedy, gdy końcówka robocza zaczyna drżeć dopiero przy konkretnym ruchu albo po dołożeniu cięższego chwytaka.

1. Zmierz drgania – użyj akcelerometru, czujnika drgań albo analizy sygnału z enkodera.
2. Sprawdź luzy – skontroluj łożyska, przekładnie, sprzęgła, przeguby i mocowanie narzędzia.
3. Ogranicz pobudzenie – zmniejsz przyspieszenie, jerk i prędkość w newralgicznych osiach.
4. Przestroj sterowanie – popraw PID, dodaj filtr dolnoprzepustowy i usuń wzbudzanie rezonansu.
5. Dodaj tłumienie – zastosuj elementy pasywne, a w trudnych przypadkach układy półaktywne lub aktywne.

Ta kolejność ma sens, bo strojenie na ślepo często maskuje objawy zamiast usuwać przyczynę. Gdy ramię wpada w rezonans własny, regulator może tylko chwilowo stłumić efekt. Przy kolejnym obciążeniu problem wraca.

Wskazówka: gdy drgania pojawiają się tylko przy konkretnych pozycjach lub prędkościach, zwykle winny jest rezonans własny ramienia, a nie sam napęd.

Co najczęściej powoduje drgania ramienia robota?

Najczęściej nakładają się na siebie czynniki mechaniczne, dynamiczne, sterownicze i montażowe. Na hali produkcyjnej rzadko trafia się jedna spektakularna usterka. Zwykle problem buduje się z kilku drobnych odchyleń, które osobno wyglądają niewinnie, a razem psują precyzję końcówki roboczej.

• Luzy w przekładniach i łożyskach – zwiększają podatność układu i pogarszają powtarzalność pozycjonowania.
• Zbyt wysoka prędkość lub przyspieszenie – wzbudza drgania własne konstrukcji.
• Niewłaściwy tuning PID – wywołuje oscylacje wokół zadanej pozycji.
• Źle poprowadzone przewody i węże – dodają siły dynamiczne podczas ruchu wieloosiowego.
• Niewyważony efektor końcowy – przenosi momenty skręcające na nadgarstek robota.
• Zbyt mała sztywność ramienia – obniża częstotliwości własne i zwiększa podatność na rezonans.

W lekkich robotach o dużym wysięgu problem wzmacnia mała sztywność giętna i skrętna. Z kolei w manipulatorach z serwomechanizmami drżenie często bierze się z histerezy przekładni, czyli opóźnionej odpowiedzi układu po zmianie kierunku, oraz z nadmiernie agresywnej odpowiedzi regulatora.

Gdy ramię zaczyna dzwonić po zatrzymaniu, niemal zawsze układ wzbudził swoją częstotliwość własną. To ważny trop, bo wtedy problem nie leży wyłącznie w samym napędzie. Czasem wystarczy zmienić profil ruchu, a czasem potrzebna okazuje się ingerencja w konstrukcję.

Warto pamiętać jeszcze o jednym aspekcie. Drgania to nie tylko temat jakości procesu i dokładności pozycjonowania, ale też bezpieczeństwa pracy. Dane z Polski pokazywały, że na drgania mechaniczne narażonych było ponad 13 tysięcy pracowników, a w statystykach GUS ten czynnik zajmował wysoką pozycję wśród uciążliwości środowiska pracy. Badania medyczne wiązały ekspozycję na wibracje z wzrostem ciśnienia tętniczego i zaburzeniami rytmu serca. W kontekście robotów oznacza to jedno: ograniczanie drgań poprawia precyzję maszyny i warunki pracy operatora, zwłaszcza tam, gdzie kontakt człowieka z układem pozostaje częsty.

Jak sprawdzić źródło drgań krok po kroku?

Najwięcej czasu oszczędza diagnostyka prowadzona od efektora końcowego w stronę osi podstawy. Na końcu ramienia widać skutki większości błędów. To tam sumują się luzy, odkształcenia, niewyważenie i błędy nadążania napędów.

1. Uruchom robot na niskiej prędkości i obserwuj, przy której osi pojawia się drżenie.
2. Wykonaj ten sam ruch bez efektora lub z lekkim uchwytem, aby odciąć wpływ masy narzędzia.
3. Porównaj zachowanie przy małym i dużym przyspieszeniu.
4. Sprawdź, czy drgania nasilają się przy określonych pozycjach, bo to zwykle wskazuje rezonans.
5. Zrób test ręczny luzu na odłączonym napędzie, gdy konstrukcja to umożliwia.
6. Odczytaj dane z czujnika wibracji, akcelerometru lub systemu monitoringu napędów.

Dobrze działa też prosty test porównawczy: ten sam ruch, ta sama masa, jedna zmieniana rzecz. Bez tego diagnoza łatwo rozmywa się w zgadywaniu. W praktyce właśnie brak takiej dyscypliny pomiarowej wydłuża uruchomienia.

Przy interpretacji wyników pomaga widmo częstotliwości. Gdy pojawia się wyraźny pik w wąskim zakresie częstotliwości, zwykle widać rezonans. Gdy sygnał pozostaje nieregularny i szerokopasmowy, częściej winne są luzy, tarcie niestabilne albo błędy montażowe.

Wskazówka: gdy amplituda rośnie mimo obniżania prędkości, źródła problemu lepiej szukać w luzie, niewspółosiowości albo błędzie montażowym niż w samej trajektorii.

Jakie zmiany w sterowaniu pomagają zmniejszyć drgania?

Zmiany w sterowaniu pomagają wtedy, gdy mechanika jest sprawna, a ramię nadal wzbudza oscylacje. W takiej sytuacji najpierw koryguję regulator, potem filtruję sygnał, a dopiero później modyfikuję logikę ruchu. Ta kolejność zwykle daje najlepszy efekt w najkrótszym czasie.

• Strojenie PID – ogranicza przeregulowanie i skraca czas wygaszania pozycjonowania.
• Filtr dolnoprzepustowy – odcina szybkie składowe sygnału, które pobudzają rezonans.
• Sterowanie adaptacyjne – koryguje odpowiedź układu przy zmianie obciążenia i geometrii chwytaka.
• Feedforward – przekazuje do napędu przewidywaną składową ruchu, dzięki czemu regulator mniej walczy z bezwładnością.
• Ograniczenie jerk – łagodzi początek i koniec ruchu.

W amatorskich i półprofesjonalnych manipulatorach bardzo często pomaga obniżenie wzmocnienia w pętli prędkości. Zbyt ostra odpowiedź serwa podbija luz przekładni i wzmacnia efekt histerezy. To częsty przypadek: układ na postoju wygląda dobrze, a przy zmianie kierunku zaczyna drżeć.

Filtr dolnoprzepustowy warto dobrać do konkretnej konstrukcji. W wielu lekkich manipulatorach sensownym punktem wyjścia okazuje się pasmo 10–20 Hz. Potem parametry dopasowuje się do rzeczywistego widma drgań. Zbyt agresywne filtrowanie spowalnia odpowiedź napędu i zwiększa błąd nadążania, więc tu łatwo przesadzić.

W układach pracujących z różnymi chwytakami albo zmiennym ładunkiem dobrze sprawdza się przełączanie zestawów nastaw. Jeden komplet parametrów dla każdej konfiguracji brzmi wygodnie, ale w praktyce stabilny układ potrzebuje innych nastaw przy lekkim detalu i innych przy cięższym narzędziu.

W trudniejszych aplikacjach spotyka się też półaktywne i aktywne tłumienie drgań zintegrowane ze sterowaniem. Taki układ korzysta z akcelerometrów i aktuatorów, na przykład piezoelektrycznych, które generują przeciwsygnał przesunięty w fazie o 180°. W odpowiednio dobranym paśmie pracy takie rozwiązanie potrafi bardzo mocno obniżyć amplitudę drgań. To już jednak poziom bardziej zaawansowany i kosztowniejszy od klasycznego tuningu regulatora.

Jak dobrać trajektorię ruchu, żeby ramię mniej drgało?

Profil ruchu często decyduje o tym, czy ramię pracuje gładko, czy samo wzbudza drgania. Nawet poprawnie zmontowany robot będzie tracił stabilność, gdy trajektoria zawiera gwałtowne zmiany przyspieszenia, ostre zatrzymania albo powtarzalny przejazd w pobliżu częstotliwości rezonansowej.

1. Zmniejsz przyspieszenie – szczególnie na osiach o dużym wysięgu i dużej bezwładności.
2. Ogranicz jerk – wybierz profil typu S-curve zamiast ostrych ramp.
3. Wydłuż czas hamowania – ramię szybciej wygasi oscylacje po zatrzymaniu.
4. Unikaj stałych prędkości bliskich częstotliwości rezonansowej – wtedy amplituda potrafi narastać z cyklu na cykl.
5. Testuj kilka profili ruchu – porównaj czas cyklu, dokładność i poziom drgań.

To właśnie tutaj wiele osób popełnia prosty błąd: skracają czas cyklu za wszelką cenę. A potem pojawiają się fale na ścieżce, drżenie chwytaka albo słaba powtarzalność odkładania detalu. Krótszy ruch nie zawsze oznacza szybszy proces, bo drgający robot częściej musi czekać na wygaszenie lub generuje błędy jakościowe.

Przy frezowaniu robotem i innych zadaniach kontaktowych sama trajektoria to za mało. Znaczenie ma także siła procesu. Stały docisk narzędzia, automatyczna kalibracja siły w niewielkim zakresie i geometria narzędzia dobrana do pracy wysokoobrotowej ograniczają chatter, czyli samowzbudne drgania skrawania. W takich aplikacjach spokojniejszy profil ruchu zwykle daje lepszy efekt niż ślepe podbijanie posuwu.

W robotach precyzyjnych, szklarskich i montażowych nawet niewielka zmiana trajektorii potrafi od razu poprawić prowadzenie końcówki. Czasem wystarcza łagodniejszy start i dłuższa faza dojazdu. Brzmi skromnie, ale działa.

Wskazówka: gdy trzeba wybierać między krótszym czasem cyklu a stabilnością, lepiej najpierw ustawić stabilny profil ruchu, a dopiero potem skracać go małymi krokami.

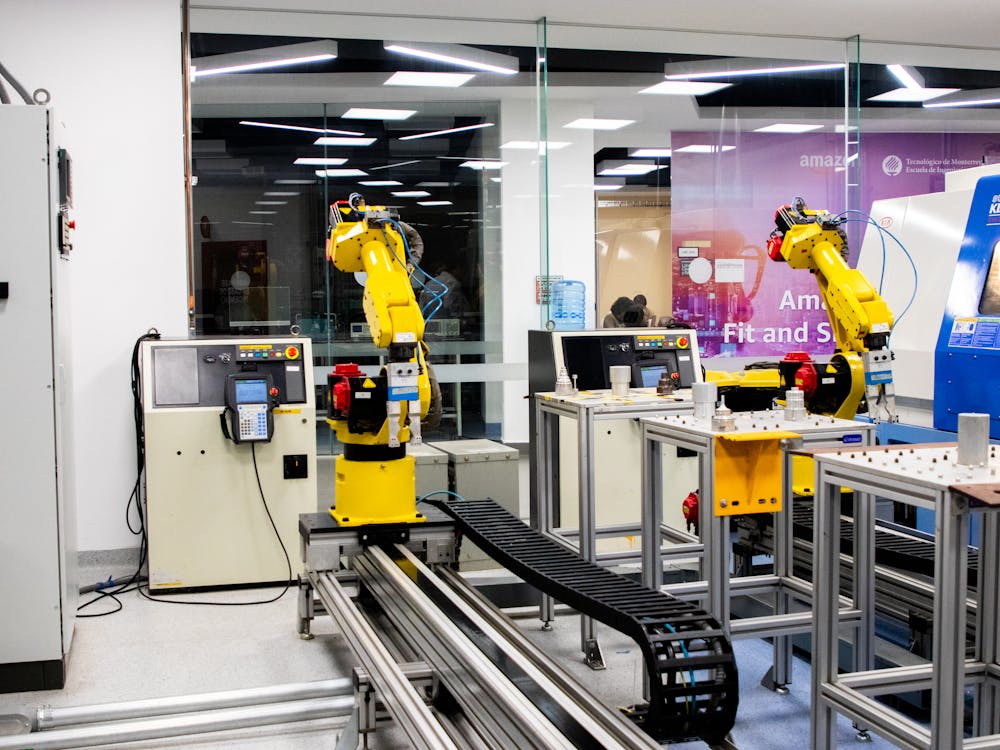

Jakie metody mechaniczne tłumienia drgań warto zastosować?

Mechaniczne tłumienie daje najlepszy efekt wtedy, gdy samą regulacją nie da się wyciszyć rezonansu albo ramię ma duży wysięg i małą sztywność. W takich przypadkach liczy się masa, sztywność, rozkład bezwładności i zdolność materiału do rozpraszania energii.

Tłumiki półaktywne montowane bezpośrednio na ramieniu sprawdzają się tam, gdzie rezonans pojawia się w dość wąskim zakresie częstotliwości. Taki układ steruje siłą tarcia, więc może obniżyć amplitudę bez sztywnego kompromisu między tłumieniem a swobodą ruchu. W aplikacjach szklarskich właśnie to rozwiązanie stosuje się tam, gdzie drgania szybko odbijają się na jakości procesu.

Warstwy wiskoelastyczne, na przykład z poliuretanu, dobrze działają w lekkich konstrukcjach. Zwiększają stratność energetyczną materiału, czyli upraszczając: zamieniają część energii drgań na ciepło. W praktyce takie podejście pomaga zwłaszcza przy ramionach z kompozytów i cienkościennych profili.

Przy nowych konstrukcjach duże znaczenie ma optymalizacja topologii. To metoda projektowania, w której zmniejsza się masę, ale jednocześnie podnosi częstotliwości własne poza zakres typowych wymuszeń roboczych. Tu przydają się obliczenia MES, czyli metoda elementów skończonych. Sama redukcja masy bez analizy zwykle kończy się odwrotnym skutkiem. Ramię staje się lżejsze, ale bardziej podatne na rezonans.

W robotach 6- i 7-osiowych duży wpływ mają też przewody. Zintegrowane prowadniki 3D i dobrze ułożone łańcuchy energetyczne ograniczają naprężenia dynamiczne od kabli i węży. To detal, który łatwo zlekceważyć, a potem ten detal dosłownie szarpie całym nadgarstkiem.

Wskazówka: przy projektowaniu nowego ramienia albo modernizacji starego układu dobrze najpierw sprawdzić model MES, a dopiero potem ciąć, wiercić i doważać konstrukcję.

Jakie części mechaniczne sprawdzić pod kątem luzów?

Kontrolę luzów najlepiej zacząć od elementów, które przenoszą moment i pracują tocznie albo ślizgowo. Jeden luźny przegub potrafi wzbudzić drgania w całym układzie, bo ramię robota zachowuje się jak połączony łańcuch mas, sprężystości i tłumienia.

• Łożyska osi – sprawdź luz promieniowy i osiowy.
• Przekładnie planetarne i harmoniczne – oceń backlash, czyli luz zwrotny, oraz powtarzalność pozycjonowania.
• Sprzęgła – skontroluj bicie, niewspółosiowość i zużycie części elastycznych.
• Mocowanie chwytaka lub wrzeciona – zmierz bicie czołowe i boczne.
• Śruby i połączenia konstrukcyjne – porównaj moment dokręcenia z dokumentacją producenta.

Przy efektorach końcowych i wrzecionach bardzo dużo daje pomiar bicia trzpienia i stożka z dokładnością poniżej 0,01 mm. Nawet małe odchyłki wyraźnie przenoszą się na stabilność pracy. Z praktyki wiem, że regulacja luzu w łożyskach albo podciągnięcie tylnego łożyska o 0,02–0,05 mm potrafi mocno poprawić zachowanie układu bez wymiany całego modułu. To często ten rodzaj naprawy, który daje szybki efekt przy rozsądnym koszcie.

W cięższych i bardziej precyzyjnych układach spotyka się łożyska hydrostatyczne lub magnetyczne. Hydrostatyczne tworzą cienki film olejowy, który eliminuje suchy kontakt i ogranicza przenoszenie wibracji. To rozwiązanie zaawansowane, ale tam, gdzie liczy się mikrometryczna stabilność, ma pełne uzasadnienie.

Osobny temat stanowi wyważenie efektora końcowego. Asymetryczny chwytak albo źle ustawiona faza elementu obrotowego potrafią zwiększyć amplitudę drgań skrętnych nawet kilkukrotnie. Po korekcie balansowania układ często uspokaja się natychmiast, bez głębszej ingerencji w program.

Jakie narzędzia pomiarowe pomagają wykryć źródło wibracji?

Najlepsze wyniki daje połączenie pomiaru drgań, pozycjonowania i obciążenia napędów. Samo oglądanie ruchu wystarcza tylko do pierwszej oceny. Gdy potrzebna jest rzetelna diagnoza, dane muszą pochodzić z kilku punktów układu.

1. Akcelerometr – mierzy przyspieszenia drgań na ramieniu lub przy nadgarstku.
2. Czujnik przemieszczenia – pokazuje amplitudę wychyleń końcówki.
3. Enkoder – ujawnia oscylacje pozycji i błąd nadążania.
4. Analiza prądu silnika – pomaga wykryć wzrost obciążenia, tarcie i niestabilność pracy napędu.
5. Kamera szybka lub system wizyjny – pozwala zobaczyć ruch końcówki przy dużej częstotliwości.
6. Czujnik siły – przydaje się w robotach kontaktowych i frezowaniu.

Akcelerometr to najczęstszy pierwszy wybór. Mierzy przyspieszenie drgań, więc łatwo sprawdzić, czy poziom wibracji zbliża się do wartości niepożądanych także z punktu widzenia oddziaływania na człowieka. Dla drgań przenoszonych przez kończyny górne dopuszczalne przyspieszenie wynosi 2,8 m/s², a dla drgań ogólnych 0,8 m/s². W maszynach budowlanych dobre konstrukcje utrzymują poziom drgań na ramię operatora poniżej 2,5 m/s². To pokazuje skalę odniesienia: w dobrze zaprojektowanym układzie ekspozycja na wibracje da się realnie ograniczać.

Badania środowiska pracy na stanowiskach przeróbki surowców mineralnych pokazywały, że dobry dobór maszyny i organizacji pracy potrafi utrzymać dzienną ekspozycję A(8) wyraźnie poniżej dopuszczalnej normy. Dla robotyki płynie z tego prosty wniosek: pomiar ma sens nie tylko do naprawy awarii, ale też do potwierdzenia, że modernizacja faktycznie obniżyła narażenie i poprawiła kulturę pracy układu.

Przy analizie widma szczególną uwagę zwraca się na zakres około 0,9–9 Hz, bo właśnie w tym paśmie drgania bywają szczególnie niekorzystne dla organizmu. To ważne w gniazdach współpracy człowieka z robotem, przy ręcznym przezbrajaniu albo tam, gdzie operator często dotyka chwytaka czy prowadzi element.

W niektórych aplikacjach uzupełnieniem ochrony operatora bywają rękawice antywibracyjne, które redukują drgania na dłoniach nawet o około 60%. Nie usuwają źródła problemu w ramieniu robota, ale w pracach serwisowych i diagnostycznych ograniczają skutki kontaktu z drgającym układem.

Wskazówka: pierwszy czujnik dobrze zamocować jak najbliżej źródła drgań, bo montaż na podstawie często zaniża to, co naprawdę dzieje się na końcu ramienia.

Jak sprawdzić, czy zmiany rzeczywiście działają?

Ocena efektu ma sens tylko wtedy, gdy porównanie odbywa się na tej samej trasie, z tym samym obciążeniem i w tym samym czasie próby. Gdy jednocześnie zmieni się trajektorię, chwytak i nastawy regulatora, później trudno ustalić, co faktycznie pomogło.

1. Wybierz jeden ruch testowy i zapisz jego przebieg przed zmianą.
2. Powtórz ruch po modyfikacji mechanicznej lub programowej.
3. Porównaj amplitudę drgań, czas wygaszania i błąd pozycjonowania.
4. Sprawdź, czy robot wraca do zadanej pozycji bez oscylacji.
5. Oceń temperaturę napędów i obciążenie prądowe, bo nadmierne tłumienie zwiększa wysiłek silników.

Dobrze jest prowadzić taką ocenę w krótkiej tabeli testowej. W praktyce wystarczą: amplituda, czas wygaszania, błąd pozycjonowania, prąd silnika i czas cyklu. Ten zestaw szybko pokazuje, czy poprawa jest rzeczywista, czy tylko pozorna.

Gdy drgania spadły, ale czas cyklu wzrósł zbyt mocno, wracam do trajektorii i delikatnie koryguję przyspieszenie albo jerk. W dobrze ustawionym układzie widać jednocześnie mniejsze wychylenie końcówki, krótsze gaszenie i stabilniejszą powtarzalność pozycji. Właśnie taki komplet objawów potwierdza, że zmiana miała sens.

Podsumowanie

Jak zmniejszyć drgania w ramieniu robota? Najpierw trzeba ustalić źródło problemu, potem poprawić sterowanie i trajektorię, a dopiero później wchodzić w głębsze modyfikacje mechaniczne. Najczęściej pomagają: kontrola luzów, strojenie PID, filtracja sygnału, łagodniejsze profile ruchu, balansowanie efektora, poprawa prowadzenia przewodów oraz tłumienie pasywne, półaktywne albo aktywne.

Gdy diagnostyka, sterowanie i mechanika zaczynają ze sobą współpracować, robot zyskuje precyzję i stabilność bez niepotrzebnych kosztów. I właśnie wtedy przestaje walczyć sam ze sobą.

Zacznij od pomiaru i jednego testu porównawczego, a potem wprowadzaj zmiany małymi krokami.

FAQ

Q: Czy zmniejszenie prędkości zawsze obniża drgania ramienia robota?

A: Nie zawsze. Czasem wolniejszy ruch trafia w częstotliwość rezonansową i drgania rosną. Lepiej testować cały profil ruchu, a nie tylko samą prędkość.

Q: Czy filtr dolnoprzepustowy może pogorszyć dokładność robota?

A: Tak, jeśli ustawisz go zbyt agresywnie. Zbyt mocne filtrowanie opóźnia reakcję układu i może zwiększyć błąd nadążania przy szybkich ruchach.

Q: Czy lekkie ramię robota drga bardziej niż ciężkie?

A: Często tak, bo lekkie konstrukcje zwykle mają mniejszą sztywność i łatwiej wpadają w rezonans. Sama masa nie rozwiązuje jednak problemu, jeśli geometria jest słaba.

Q: Czy drgania można ograniczyć bez wymiany części?

A: Tak. Często wystarcza poprawa strojenia, zmiana trajektorii, redukcja luzów regulacyjnych i kontrola prowadzenia przewodów. Wiele problemów nie wymaga dużej modernizacji.

Q: Czy akcelerometr wystarczy do diagnozy drgań?

A: Do wstępnej oceny często tak, ale do pełnej diagnostyki warto dodać enkoder, analizę prądu silnika i pomiar przemieszczenia. Dopiero zestaw danych pokazuje pełny obraz.
