Co to jest kalibracja robota?

Kalibracja robota przemysłowego ustawia cyfrowy model maszyny tak, by zgadzał się z jej rzeczywistą geometrią i zachowaniem. Bez tego robot potrafi trafiać obok celu, mimo że program wygląda poprawnie. W tym artykule pokazuję, jak ten proces działa w praktyce i kiedy trzeba go powtórzyć.

Najważniejsze informacje z tego artykułu:

• Kalibracja robota przemysłowego koryguje model kinematyczny, aby zmniejszyć błąd pozycjonowania efektora końcowego.
• Proces obejmuje pomiary w wielu pozycjach, obliczenia i wpisanie korekt do sterownika.
• Do kalibracji używa się trackerów laserowych, interferometrów, teodolitów oraz maszyn współrzędnościowych.
• Kalibracja obejmuje między innymi geometrię robota, TCP, zera osi i układ przedmiotu obrabianego.
• Poprawnie wykonana kalibracja podnosi dokładność bezwzględną i ogranicza błędy procesu.

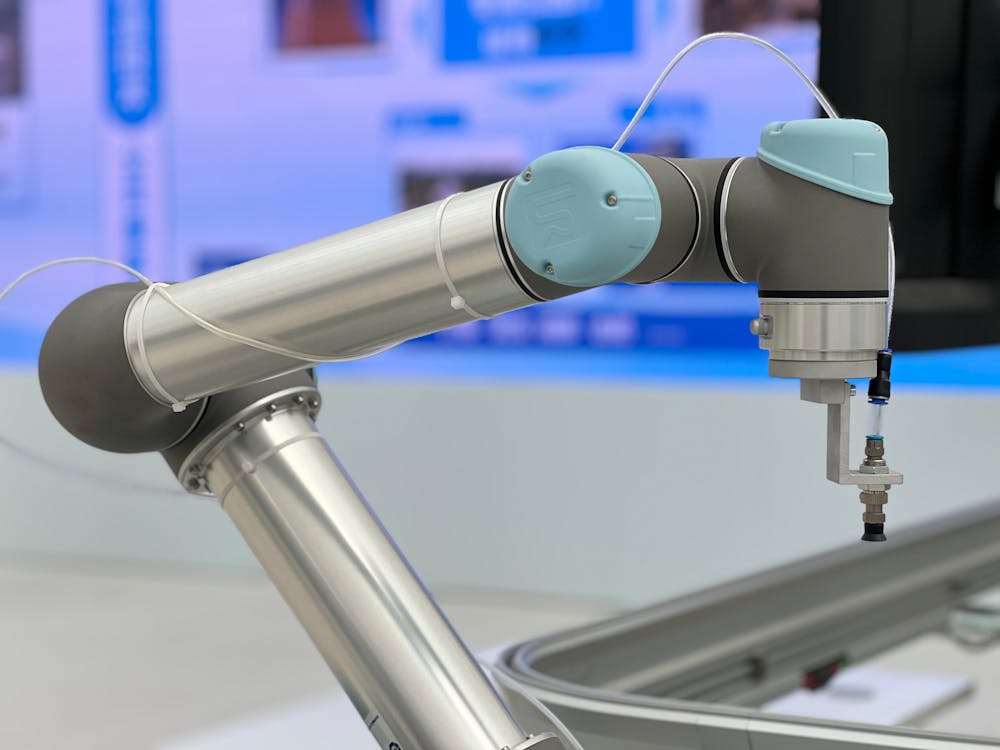

Czym jest kalibracja robota przemysłowego?

Kalibracja robota przemysłowego to procedura pomiarowo-obliczeniowa, która dopasowuje model sterowania do rzeczywistej geometrii, stanu mechanicznego i warunków pracy maszyny. Chodzi o to, by pozycja obliczona przez sterownik pokrywała się z pozycją rzeczywistą efektora końcowego, czyli narzędzia lub chwytaka.

W praktyce producent zapisuje w sterowniku model idealny. Na hali produkcyjnej robot pracuje już w świecie mniej idealnym: pojawiają się odchyłki wykonania, przesunięcia baz, luzy, ugięcia sprężyste i wpływ temperatury. Właśnie dlatego program potrafi być powtarzalny, a mimo to niedokładny względem detalu.

Co to jest kalibracja robota w najprostszym ujęciu? To przywrócenie zgodności między tym, co robot myśli o swoim położeniu, a tym, gdzie naprawdę znajduje się jego ramię i narzędzie. Sam proces nie zmienia technologii zadania. Zmienia za to jakość odwzorowania układu rzeczywistego.

Najczęściej koryguje się parametry modelu kinematycznego, takie jak długości ogniw, offsety przegubów i kąty skręcenia osi. W bardziej rozbudowanych modelach dochodzą efekty nieliniowe, na przykład deformacje elastyczne i rozszerzalność cieplna. To brzmi akademicko, ale skutki są bardzo praktyczne: robot przestaje rozmijać się z punktem spawania, klejenia, wiercenia czy odkładania detalu.

Zauważyłem, że kalibrację bardzo często odkłada się do chwili, gdy pojawią się braki jakościowe albo robot straci pozycję po kolizji. To częsty błąd. Badania i praktyka wdrożeniowa pokazują ten sam schemat: pomijanie kalibracji obniża dokładność procesu, wydłuża przezbrojenia i utrudnia uruchamianie nowych wyrobów, szczególnie tam, gdzie tolerancje są małe albo programowanie odbywa się offline.

Wskazówka: przy procesach z małą tolerancją lepiej sprawdzić kalibrację podczas uruchomienia stanowiska niż po pierwszej serii braków.

Na czym polega kalibracja robota w praktyce?

Kalibracja robota polega na pomiarze rzeczywistych położeń w wielu konfiguracjach, porównaniu ich z modelem matematycznym i zapisaniu wyznaczonych korekt do sterownika. Najpierw powstają dane pomiarowe, później obliczenia, a na końcu weryfikacja na punktach kontrolnych.

1. Przygotuj stanowisko i ustal warunki pomiaru.
2. Wprowadź robota w serię dobrze dobranych pozycji.
3. Zmierzone położenia porównaj z położeniami obliczonymi z modelu.
4. Wyznacz korekty metodą najmniejszych kwadratów.
5. Zapisz nowe parametry do sterownika i sprawdź efekt na punktach kontrolnych.

Od strony inżynierskiej proces składa się z trzech etapów:

• modelowanie kinematyki robota, czyli zapis zależności między osiami a położeniem efektora końcowego,
• pomiary w wielu konfiguracjach roboczych,
• optymalizacja parametrów modelu na podstawie odchyłek.

Metoda najmniejszych kwadratów minimalizuje sumę kwadratów różnic między pozycją zmierzoną a pozycją obliczoną. To standard w kalibracji przemysłowej, bo pozwala dopasować model do całego zestawu pomiarów, a nie do pojedynczego punktu. Przy zbyt małej liczbie pozycji wynik bywa mylący. Model wygląda dobrze lokalnie, a w innym obszarze przestrzeni roboczej zaczyna się rozjeżdżać.

W badaniach nad robotami i stanowiskami pomiarowymi regularnie wraca ten sam wniosek: dokładne pomiary i uporządkowana procedura kalibracyjna decydują o jakości dalszych testów, symulacji i sterowania. W eksperymentach z robotami mobilnymi system śledzenia położenia kalibrowano przed każdą serią prób właśnie po to, by uzyskać możliwie precyzyjne położenie w przestrzeni. W robotach przemysłowych zasada jest identyczna, tylko stawka zwykle bywa wyższa, bo na końcu stoi produkcja.

Przy klasycznej kalibracji geometrycznej pracuje się zwykle na kilkunastu lub kilkudziesięciu dobrze dobranych pozycjach. W modelach bardziej rozbudowanych liczba parametrów rośnie bardzo szybko, dlatego najpierw identyfikuje się kinematykę sztywną, a dopiero później elastyczność i wpływ temperatury. Taka kolejność porządkuje obliczenia i ogranicza błędy wynikające ze skorelowanych parametrów.

Wskazówka: pomiary z wielu obszarów przestrzeni roboczej dają lepszy wynik niż duża liczba punktów skupionych w jednym miejscu.

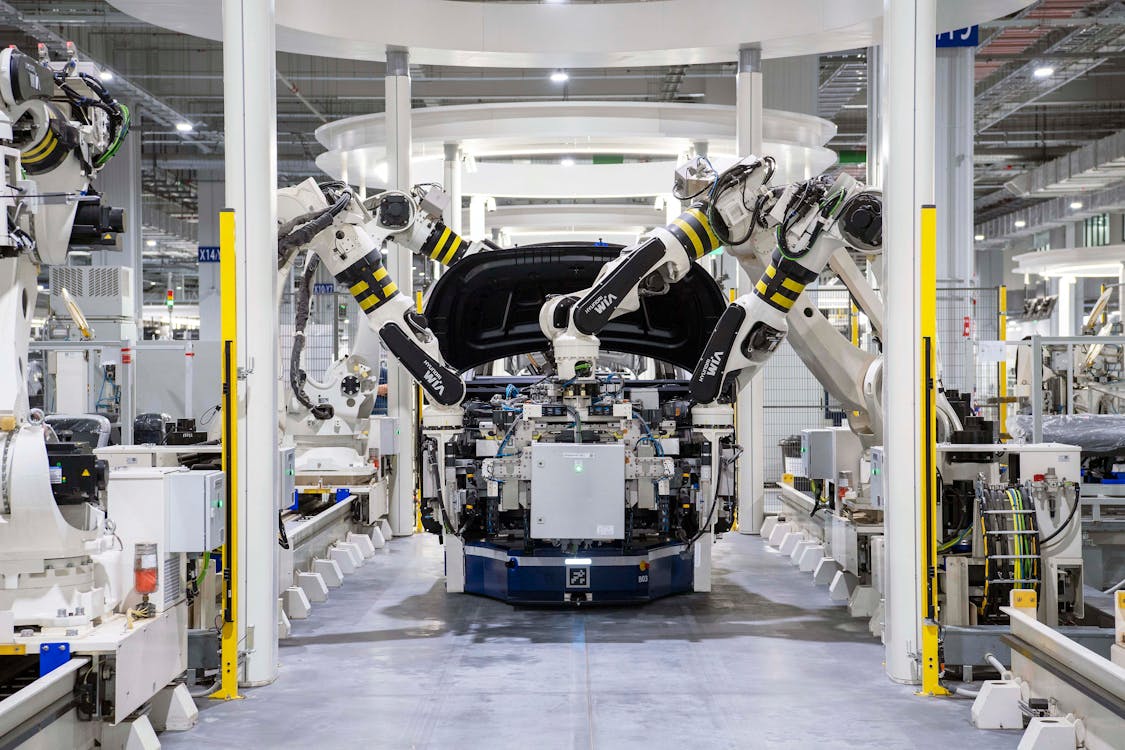

Jakie są główne rodzaje kalibracji robota?

Rodzaj kalibracji zależy od tego, co wymaga korekty: geometria robota, punkt narzędzia, położenie osi odniesienia czy układ współrzędnych detalu. W praktyce te obszary często łączą się ze sobą. Źle ustawiony TCP potrafi dawać objawy podobne do błędu bazy, a po relokacji stanowiska zwykle problem dotyczy więcej niż jednego elementu.

Na czym polega kalibracja kinematyczna?

Kalibracja kinematyczna koryguje parametry opisujące budowę i ruch ramienia robota. Obejmuje długości ogniw, przesunięcia osi, kąty skręcenia i offsety przegubów, a w modelach rozwiniętych także ugięcia pod obciążeniem. To właśnie ten rodzaj kalibracji najmocniej wpływa na dokładność bezwzględną, czyli zgodność pozycji zadanej z pozycją rzeczywistą.

Na czym polega kalibracja TCP?

Kalibracja TCP wyznacza położenie punktu centralnego narzędzia względem kołnierza robota. Gdy TCP ma złą definicję, robot wykona poprawny ruch z punktu widzenia osi, ale końcówka narzędzia trafi obok miejsca obróbki. W praktyce często stosuje się metodę 6 punktów, w której narzędzie dotyka punktu referencyjnego z kilku różnych orientacji, a sterownik oblicza offsety translacyjne i kątowe.

Na czym polega ustawienie zera maszyny?

Ustawienie zera maszyny przywraca poprawne odniesienie osi po serwisie, wymianie enkodera, zaniku zasilania lub ingerencji mechanicznej. Gdy referencja osi jest przesunięta, cały model pozycji staje się niewiarygodny. W takiej sytuacji nawet poprawny program nie uratuje procesu.

Na czym polega kalibracja przedmiotu obrabianego?

Kalibracja przedmiotu obrabianego, czyli ustawienie bazy detalu lub przyrządu, wiąże układ współrzędnych części z układem robota. Ma ogromne znaczenie przy programowaniu offline, bo tam zgodność świata cyfrowego z rzeczywistym decyduje o tym, czy gotowa ścieżka zadziała od razu, czy zacznie się seria ręcznych poprawek.

Wskazówka: po zmianie chwytaka, palnika, głowicy pomiarowej albo oprzyrządowania dobrze sprawdzić TCP, bazę detalu i punkty odniesienia programu w jednym ciągu kontrolnym.

Kiedy trzeba ponownie skalibrować robota?

Ponowna kalibracja jest potrzebna zawsze wtedy, gdy coś zmieniło relację między modelem w sterowniku a rzeczywistym położeniem robota, narzędzia lub detalu. Najczęściej problem pojawia się po zdarzeniu mechanicznym albo po zmianie konfiguracji stanowiska.

• Kolizja z detalem lub oprzyrządowaniem.
• Wymiana chwytaka, palnika lub innego narzędzia.
• Przeniesienie celi zrobotyzowanej w nowe miejsce.
• Demontaż enkodera, przekładni albo osi pomocniczej.
• Zmiana programu na bardziej wymagający proces, na przykład po wdrożeniu programowania offline.
• Wzrost błędów jakościowych bez zmiany parametrów procesu.

Do tej listy dopisałbym jeszcze duże wahania temperatury, naprawy mechaniczne, wymianę uchwytów detalu i modernizację stanowiska. Czasem pełna kalibracja nie jest potrzebna. Po samej wymianie narzędzia często wystarcza ponowne wyznaczenie TCP. Po kolizji albo przestawieniu celi produkcyjnej zwykle rozsądniej wykonać szerszą kontrolę.

Badania i obserwacje z przemysłu pokazują, że firmy często reagują dopiero wtedy, gdy robot zaczyna gubić pozycję albo pojawiają się problemy jakościowe. To niestety kosztowny moment na działanie. Bez kalibracji rośnie liczba braków, przezbrojenia trwają dłużej, a wdrażanie nowych produktów staje się trudniejsze, szczególnie w zrobotyzowanych liniach CNC i w produkcji precyzyjnej.

Objawy złej kalibracji to między innymi przesunięte ścieżki, gorsza zgodność spoiny, nierówna aplikacja kleju, błędy pick and place, trudności z montażem oraz narastająca liczba ręcznych korekt. Najgorsze jest to, że usterka często narasta po cichu. Najpierw milimetr, potem dwa, a później produkcja zaczyna żyć własnym życiem.

Jakich metod i systemów pomiarowych używa się do kalibracji?

Do kalibracji robota używa się systemów, które potrafią wiarygodnie określić położenie punktów w przestrzeni i porównać je z modelem sterowania. Dobór metody zależy od wymaganej dokładności, wielkości stanowiska, czasu dostępnego na pomiary i warunków środowiskowych.

Teodolity elektroniczne przez lata stanowiły podstawę kalibracji geometrycznej. Dają bardzo dobrą dokładność, ale wymagają dużej dyscypliny pomiarowej i wielu godzin pracy. Interferometria laserowa pozwala mierzyć przemieszczenia z bardzo dużą precyzją i dobrze nadaje się do kalibracji pełnego modelu, lecz źle znosi wibracje i brak stabilizacji termicznej. Tracker laserowy ułatwia pracę przy dużych robotach i celach produkcyjnych, bo obejmuje szeroki obszar pomiarowy i współpracuje z oprogramowaniem optymalizującym parametry modelu.

W praktyce przemysłowej coraz częściej liczy się nie sam przyrząd, ale cały układ: sprzęt pomiarowy, oprogramowanie identyfikacyjne i integracja ze sterownikiem. W zaawansowanych systemach korekty trafiają do sterownika w sposób zsynchronizowany z cyklem interpolacji, dzięki czemu robot porusza się zgodnie z poprawionym modelem niemal w czasie rzeczywistym.

Duże znaczenie ma też środowisko pomiarowe. Odbicia od błyszczących powierzchni, niestabilna temperatura, drgania posadzki czy źle dobrane punkty pomiarowe potrafią zepsuć wynik bardziej skutecznie niż słaby algorytm. Właśnie dlatego procedury kalibracyjne w laboratoriach badawczych są tak szczegółowe. Precyzyjny pomiar nie wybacza improwizacji.

Jak kalibracja wpływa na dokładność i powtarzalność?

Kalibracja poprawia przede wszystkim dokładność bezwzględną, czyli zgodność między pozycją zadaną a pozycją rzeczywistą. Powtarzalność robota bywa dobra nawet bez kalibracji, lecz wtedy maszyna bardzo konsekwentnie powtarza ten sam błąd. To mało pocieszające, gdy spoina za każdym razem ląduje 4 mm obok.

W robotach nieskalibrowanych błąd pozycjonowania często mieści się w zakresie 5–10 mm. Po dobrze wykonanej kalibracji geometrycznej i poprawnym ustawieniu układów odniesienia dokładność może spaść do poziomu submilimetrowego, a w dopracowanych wdrożeniach nawet około 0,3 mm. W systemach modelowych rozszerzonych o dodatkowe parametry uzyskuje się jeszcze lepszą zgodność, o ile mechanika robota pozostaje w dobrym stanie.

• Lepsza dokładność pozycjonowania.
• Mniejsza liczba poprawek ręcznych.
• Stabilniejsza jakość na całej serii.
• Łatwiejsze uruchamianie programowania offline.
• Niższe ryzyko kolizji z detalem lub oprzyrządowaniem.

Kalibracja wpływa też na powtarzalność procesu w szerszym sensie. Gdy model robota, narzędzia i detalu jest spójny, spada liczba korekt technologicznych, skraca się czas dochodzenia do produkcji i łatwiej utrzymać jakość między zmianami. To szczególnie ważne przy spawaniu, klejeniu, obróbce, dozowaniu i montażu precyzyjnym.

W badaniach nad modelowaniem ruchu robotów i synchronicznym sterowaniem grupą jednostek wyraźnie widać, że bez dokładnych pomiarów trudno zbudować wiarygodny model ruchu. W przemyśle dzieje się dokładnie to samo. Im lepiej znana jest rzeczywista geometria i zachowanie robota, tym mniej niespodzianek na produkcji.

Jakie skutki daje praca nieskalibrowanego robota?

Praca nieskalibrowanego robota prowadzi do spadku jakości, wzrostu liczby poprawek i utraty przewidywalności procesu. Problem nie dotyczy wyłącznie precyzji punktu. Cierpi cała technologia: od jakości wyrobu po czas przezbrojenia i bezpieczeństwo stanowiska.

• Przesunięcie toru ruchu względem detalu.
• Nierówna jakość spoin, klejenia lub montażu.
• Kolizje z elementami stanowiska.
• Więcej przestojów na ręczne poprawki.
• Gorsza skuteczność programowania offline.

Do tego dochodzą skutki mniej oczywiste: dłuższe uruchomienia nowych referencji, trudniejsze przezbrojenia, większa zależność od doświadczenia operatora i większa wrażliwość procesu na drobne zmiany ustawienia detalu. W produkcji precyzyjnej oraz na liniach zrobotyzowanych współpracujących z obrabiarkami CNC taki stan szybko staje się kosztowny.

Najbardziej podstępne jest to, że robot często wygląda na sprawnego. Oś jedzie, program się wykonuje, alarmów brak. A mimo to detal nie zgadza się z założeniami. Właśnie dlatego sama powtarzalność nie wystarcza. Robot ma trafiać tam, gdzie zaplanowano, a nie jedynie poruszać się w identyczny sposób w każdym cyklu.

Wskazówka: kontrola jednego punktu referencyjnego nie daje pełnego obrazu. Lepiej sprawdzić kilka pozycji z różnych obszarów przestrzeni roboczej, bo błąd zwykle rośnie wraz z wychyleniem ramienia.

Podsumowanie

Kalibracja robota przemysłowego polega na dopasowaniu modelu sterowania do rzeczywistej geometrii i zachowania maszyny. Obejmuje pomiary, obliczenia i korektę parametrów, a jej efektem jest lepsza dokładność bezwzględna oraz stabilniejsza praca całego stanowiska. Gdy robot po kolizji, relokacji lub serwisie zaczyna rozmijać się z programem, kalibracja przywraca mu właściwe odniesienie. To właśnie ona decyduje, czy robot trafia w punkt, czy tylko wygląda na dobrze ustawionego.

FAQ

Q: Czy kalibracja robota przemysłowego zawsze wymaga zatrzymania produkcji?

A: Nie zawsze. Krótką kontrolę TCP lub punktów bazowych można wykonać szybko, ale pełna kalibracja zwykle wymaga postoju i stabilnych warunków pomiaru.

Q: Czy kalibracja robota poprawia też bezpieczeństwo pracy?

A: Pośrednio tak. Gdy robot trafia w zadane pozycje i nie wykonuje nieprzewidzianych odchyleń, maleje ryzyko kolizji z detalem, narzędziem i osprzętem.

Q: Czy każdy robot przemysłowy trzeba kalibrować w ten sam sposób?

A: Nie. Inaczej kalibruję robota spawalniczego, inaczej pick and place, a jeszcze inaczej stanowisko z pomiarem lub obróbką z dużą dokładnością.

Q: Czy kalibracja usuwa także zużycie mechaniczne?

A: Nie usuwa zużycia, ale pozwala je skompensować w modelu do pewnego poziomu. Gdy luz lub deformacja są zbyt duże, potrzebna jest naprawa mechaniczna.

Q: Czy kalibracja robota pomaga w programowaniu offline?

A: Tak. Bez niej model cyfrowy i stanowisko fizyczne rozjeżdżają się za mocno, więc ścieżki wygenerowane poza halą tracą zgodność z rzeczywistym układem.
