Precyzyjne pozycjonowanie detali przez roboty — jak to działa?

Precyzyjne pozycjonowanie detali przez roboty wymaga dobrze dobranego układu wizyjnego, sztywnego oprzyrządowania i sterowania, które potrafi skorygować błąd jeszcze przed kontaktem z detalem. Gdy detal leży chaotycznie, bywa odkształcony albo pracuje w wysokiej dynamice, sama powtarzalność ramienia nie wystarcza. Pokażę Ci, jak dobrać technologię, żeby robot trafiał tam, gdzie trzeba, a nie tylko „mniej więcej”.

Najważniejsze informacje z tego artykułu:

• Robot osiąga wysoką dokładność dzięki połączeniu wizyjnego lokalizowania, czujników siły i sztywnych baz mechanicznych.
• Kamery 3D i profilometry laserowe pozwalają rozpoznać detal nawet przy częściowym zasłonięciu.
• Czujniki siły i momentu pomagają skorygować chwyt oraz dosunięcie do gniazda.
• Współczesne roboty pracują z powtarzalnością rzędu setnych milimetra, ale cały układ decyduje o wyniku.
• Najlepsze efekty dają aplikacje z dobrze skalibrowanym CAD, bazowaniem i kontrolą trajektorii w czasie rzeczywistym.

Co obejmuje precyzyjne pozycjonowanie detali przez roboty?

Precyzyjne pozycjonowanie detali przez roboty obejmuje rozpoznanie położenia elementu, wyznaczenie jego orientacji, pewny chwyt, przeniesienie oraz osadzenie z małym błędem pozycjonowania. W praktyce chodzi o to, aby robot trafiał w rzeczywisty punkt procesu, a nie tylko wracał w to samo miejsce swojej trajektorii.

Ta różnica ma duże znaczenie. Powtarzalność robota opisuje powrót do tego samego punktu, natomiast dokładność pozycjonowania pokazuje, czy ten punkt pokrywa się z położeniem detalu, gniazda albo narzędzia. Gdy detal trafia obok bazy, chwytak się ślizga lub montaż gubi stabilność, problem zwykle nie leży w jednym komponencie, lecz w całym łańcuchu tolerancji.

W dobrze zaprojektowanym stanowisku współpracują ze sobą:

• System wizyjny – wykrywa położenie, orientację i odchyłki geometrii detalu.
• Sterowanie ruchem – przelicza korektę toru, kompensuje opóźnienia i pilnuje dynamiki osi.
• Chwytak – utrzymuje detal stabilnie, bez poślizgu i bez odkształcania powierzchni bazowej.
• Fixtura – ustala detal mechanicznie i ogranicza stopnie swobody, które robot musi korygować aktywnie.
• Kalibracja – łączy obraz z kamery, układ współrzędnych robota, TCP i rzeczywisty punkt procesu.

Z mojego doświadczenia z uruchomień wynika jedno: dokładność układu zależy od najsłabszego ogniwa, a nie od katalogowej dokładności samego robota. Robot z bardzo dobrą specyfikacją nie uratuje procesu, gdy kamera źle widzi krawędź, fixtura pracuje pod obciążeniem albo TCP został wyznaczony z błędem.

Wskazówka: przy ocenie stanowiska trzeba sprawdzić powtarzalność robota, tolerancję detalu, sztywność chwytu, czas reakcji wizji i stabilność bazy mechanicznej. Dopiero taki pełny obraz pokazuje, czy układ osiągnie wymaganą precyzję.

Jakie technologie dają największą dokładność chwytania i bazowania?

Najwyższą dokładność daje połączenie trzech warstw: wizji, mechaniki i sterowania. Sama kamera nie załatwia sprawy. Robot musi dostać dane odpowiednio szybko, przeliczyć korektę bez zbędnej zwłoki i odłożyć detal do gniazda, które rzeczywiście prowadzi element do właściwej pozycji.

Technologie, które dają najlepsze efekty:

• Kamery 3D z profilometrami laserowymi – generują chmurę punktów, rozpoznają bryłę detalu i jego orientację nawet przy częściowym zasłonięciu.
• Systemy wizyjne 2D/3D nad obszarem roboczym – skanują strefę z ramy stałej i przekazują współrzędne do sterownika.
• Systemy wizyjne montowane na ramieniu – skracają tor transmisji danych i poprawiają reakcję przy szybkich ruchach.
• Czujniki siły i momentu – korygują dosunięcie, wykrywają kontakt i pomagają przy bazowaniu w gnieździe.
• Fixtury mechaniczne – przejmują część ustalania detalu, więc robot nie musi wszystkiego kompensować programowo.

W aplikacjach bin picking, czyli pobierania z chaotycznych pozycji z kosza lub pojemnika, kamera 3D z profilometrem zwykle nie ma realnej alternatywy. Tylko taki system daje informację o wysokości, pochyleniu i obrocie detalu w przestrzeni. Wizja 2D dobrze radzi sobie z płaskimi częściami ułożonymi w jednej płaszczyźnie, ale przy ukośnym położeniu szybko kończy się margines bezpieczeństwa.

W nowoczesnych optycznych systemach pozycjonowania osiąga się precyzję liczoną w setnych częściach milimetra. Taki wynik pojawia się wtedy, gdy profilometr 3D tworzy gęstą chmurę punktów, algorytm porównuje ją z modelem CAD, a procesor przetwarza dane w czasie rzeczywistym z bardzo dużą wydajnością obliczeniową, sięgającą nawet około 2 teraflopów. To pokazuje skalę problemu: precyzja nie bierze się wyłącznie z dobrej optyki, lecz także z mocy obliczeniowej i jakości algorytmów.

System nad obszarem roboczym upraszcza utrzymanie i serwis. Z kolei kamera na ramieniu lepiej reaguje w aplikacjach dynamicznych. Gdy prędkość efektora rośnie powyżej 1,5 m/s, błędy pozycjonowania potrafią wzrosnąć nawet o około 50 proc. z powodu bezwładności i drgań. Wtedy liczy się każda milisekunda, a czas reakcji poniżej 10 ms przestaje być luksusem. Staje się warunkiem stabilnej pracy.

Wskazówka: przy nieprzewidywalnym położeniu detalu kamera 3D daje pewniejszy chwyt niż wizja 2D, bo rozpoznaje geometrię przestrzenną, a nie tylko kontur.

Jak działają systemy wizyjne i czujniki w korekcji toru ruchu?

System wizyjny lokalizuje detal, a sterownik robota przelicza korektę pozycji i orientacji w układzie współrzędnych stanowiska. Potem kontroler aktualizuje punkt docelowy, TCP, czyli punkt narzędzia, oraz trajektorię dojścia. To właśnie ta korekcja toru ruchu decyduje, czy robot chwyci detal centralnie, czy tylko zahaczy o jego krawędź.

Przy systemach z ramą stałą nad obszarem roboczym dobrze działa taki schemat:

1. Wykonaj skan strefy roboczej.
2. Porównaj chmurę punktów z modelem referencyjnym.
3. Wyznacz pozycję środka chwytu i orientację osi detalu.
4. Przelicz trajektorię do układu robota.
5. Sprawdź, czy detal mieści się w tolerancji chwytaka.

W bin pickingu robot nie zgaduje położenia. Otrzymuje współrzędne, obrót detalu, a często także rekomendowany punkt chwytu i ocenę ryzyka kolizji. To ważne przy detalach częściowo zakrytych albo ułożonych pod kątem. Optyczne systemy o wysokiej rozdzielczości potrafią wykonać takie pozycjonowanie w kilka sekund, co w montażu, spawaniu czy kontroli jakości ma bardzo praktyczne znaczenie. Linia pracuje płynnie, zamiast czekać na ręczną korektę.

Czujnik siły i momentu działa inaczej niż kamera. Nie obserwuje detalu, tylko mierzy reakcję mechaniczną podczas kontaktu. Dzięki temu robot czuje opór przy dosuwaniu do gniazda, montażu wciskowym, wejściu w prowadnicę albo kontakcie z powierzchnią bazową. Właśnie wtedy można skorygować ostatnie ułamki milimetra, których wizja już nie rozstrzyga z wystarczającą pewnością.

Badania dotyczące działania systemów sensorycznych w robotach pokazują przy tym coś bardzo praktycznego: liczba i jakość bodźców zewnętrznych wpływa bezpośrednio na precyzję pozycjonowania. W analizach systemów LIDAR w robotach autonomicznych dobrze widać, że przy ograniczonej liczbie punktów odniesienia rośnie niepewność lokalizacji. W robotach przemysłowych mechanizm jest podobny. Gdy detal ma mało cech geometrycznych, powierzchnia odbija światło albo tło utrudnia segmentację obrazu, dokładność wizji spada. Z tego powodu dobrze zaprojektowane stanowisko daje systemowi wyraźne cechy referencyjne, a nie liczy na to, że algorytm domyśli się reszty.

Wskazówka: przy szybkich ruchach trzeba skrócić drogę od kamery do sterownika i ograniczyć liczbę pośrednich transmisji, bo opóźnienie psuje korektę bardziej niż mały błąd optyczny.

Jakie powtarzalności i dokładności daje współczesny robot?

Współczesne roboty przemysłowe osiągają często powtarzalność rzędu ±0,02 do ±0,05 mm w dobrze dobranych aplikacjach. To dobry poziom, ale nie oznacza jeszcze takiej samej dokładności całego procesu. Realna dokładność zależy od kalibracji, geometrii chwytaka, sztywności fixtury, dryfu temperaturowego i dynamiki ruchu.

W praktyce dobrze zestrojony układ z korekcją wizyjną, sztywnym bazowaniem i poprawnym TCP potrafi zejść z błędem pozycjonowania poniżej 0,1 mm. W układach z ograniczonymi stopniami swobody, dopracowaną mechaniką i stabilnym środowiskiem roboczym spotyka się wyniki w okolicach 0,05 mm. To już poziom, przy którym każdy luz i każdy błąd kalibracji wychodzi natychmiast.

Najczęstsze ograniczenia dokładności:

• Backlash w przegubach – martwy ruch przy zmianie kierunku, który zaburza dojście do punktu.
• Drgania narzędzia – pogarszają pozycjonowanie przy wysokiej prędkości i długim wysięgu.
• Rozszerzalność cieplna – zmienia geometrię układu po rozgrzaniu napędów, ramy lub fixtury.
• Błędna kalibracja TCP – przesuwa punkt roboczy względem rzeczywistego kontaktu z detalem.
• Miękka fixtura – wprowadza ugięcie tam, gdzie proces nie toleruje luzu.

W szybkich aplikacjach coraz częściej stosuje się hybrydowe modele kinematyczne, które korzystają z danych z enkoderów absolutnych i kompensacji dynamicznej. Takie podejście ogranicza wpływ oscylacji i poprawia trafienie w punkt przy zmianach prędkości. W robotach do obsługi wtryskarek spotyka się też funkcje aktywnej kompensacji drgań. Przykładem są rozwiązania pokroju iQ vibration control, gdzie sterowanie analizuje zachowanie ramienia w pętli sprzężenia zwrotnego, skraca czas cyklu nawet o około 10 proc. i ogranicza obciążenie serwonapędów. Brzmi technicznie, ale sens jest prosty: robot przestaje walczyć z własną bezwładnością.

Warto też oddzielić świat robotów przemysłowych od nawigacji mobilnej. W systemach GNSS duża dokładność wynika z łączenia wielu konstelacji satelitarnych, takich jak GPS, GLONASS, Galileo i BeiDou, oraz metod korekcyjnych DGNSS, NRTK, PPP czy GNSS+INS. Wielosystemowe podejście skraca czas zbieżności i poprawia wynik, a rozwój Galileo mocno przyspieszył. To ciekawa analogia: im więcej wiarygodnych źródeł danych i im lepsza ich fuzja, tym wyższa precyzja pozycjonowania. W robotyce przemysłowej działa to podobnie, tylko zamiast satelitów mamy wizję, czujniki siły, enkodery i bazowanie mechaniczne.

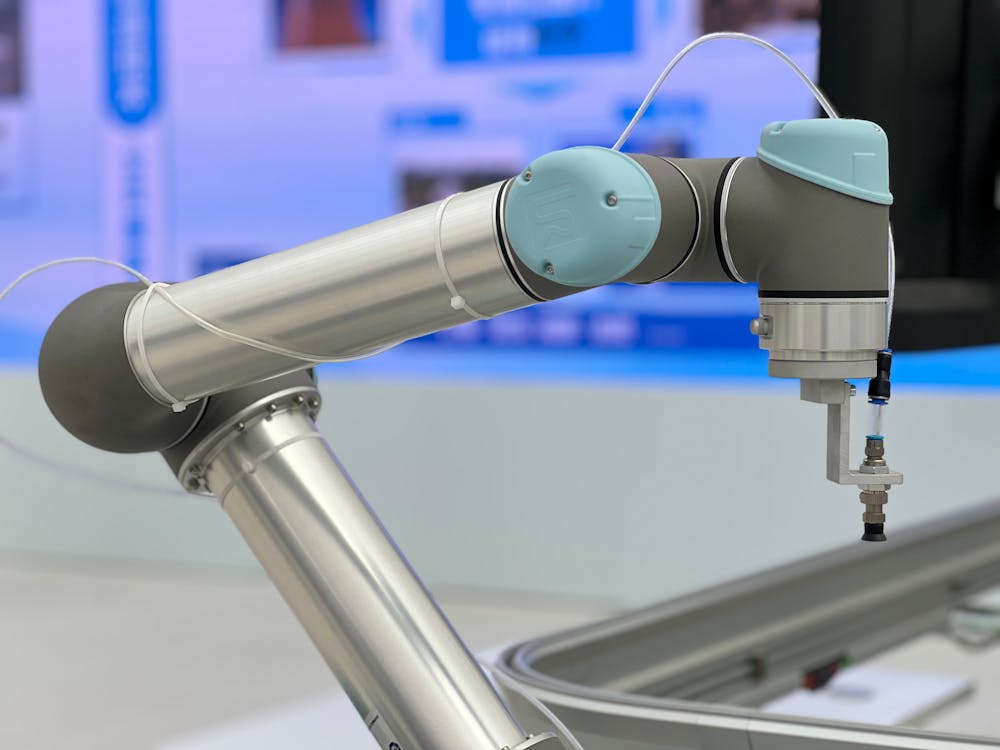

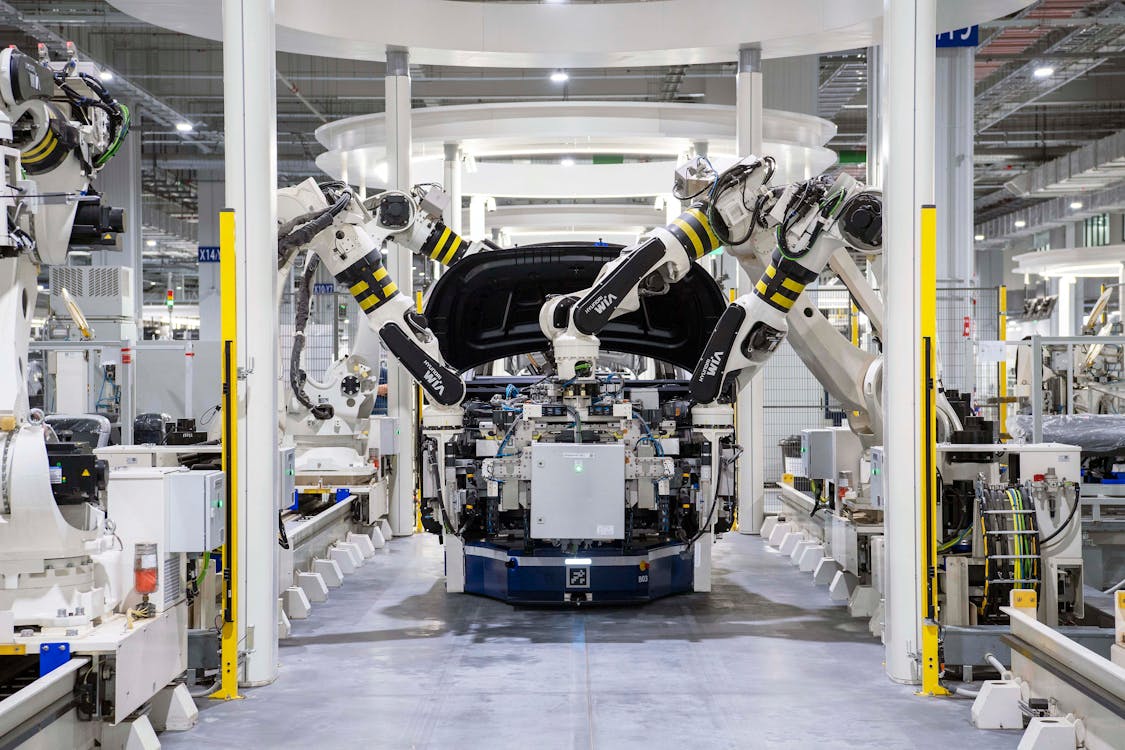

Gdzie takie rozwiązanie jest potrzebne w produkcji?

Precyzyjne pozycjonowanie jest potrzebne wszędzie tam, gdzie detal nie trafia za każdym razem w jedno stałe miejsce albo gdzie minimalny błąd odkładania rozwala cały proces. W takich warunkach robot musi odszukać element, skorygować chwyt i osadzić go bez kolizji. Bez tego rośnie liczba odrzutów, zatrzymań i ręcznych poprawek. A tego nikt na produkcji nie lubi. Słusznie.

Zastosowania, które najczęściej wymagają precyzyjnego pozycjonowania:

• Motoryzacja – montaż komponentów, osadzanie w gniazdach, pozycjonowanie części karoserii i podzespołów napędowych.
• Elektronika – pobieranie drobnych części, montaż precyzyjny, odkładanie elementów o małej tolerancji.
• Tworzywa sztuczne – odbiór detali z wtryskarki, kontrola położenia po wyjściu z formy, szybkie odkładanie na przyrządy.
• Metalurgia i obróbka skrawaniem – załadunek obrabiarek, bazowanie półfabrykatów, orientacja detalu przed kolejną operacją.
• Pakowanie i intralogistyka – sortowanie, orientacja i układanie elementów o zmiennym położeniu.

W zakładach, w których prowadziłem uruchomienia, najwięcej problemów pojawiało się przy detalach wychodzących z procesu z niepewną orientacją. Robot bez wizji działał poprawnie do pierwszego odchylenia, potem pojawiały się odrzuty i przestoje. Z kolei tam, gdzie proces oparto na wizji 3D i sensownym bazowaniu mechanicznym, stanowisko odzyskiwało stabilność i przestawało zależeć od idealnych warunków wejściowych.

Coraz ważniejsze stają się też elastyczne linie produkcyjne z częstym przezbrojeniem. W takich układach systemy 2D i 3D z bazowaniem na otworach referencyjnych w płytach mocujących pozwalają szybko zmienić pozycję detalu i uruchomić nowy wariant procesu. W dobrze przygotowanych aplikacjach czas przestrojenia spada nawet poniżej 5 minut przy zachowaniu powtarzalności rzędu 0,02 mm. To już robi różnicę biznesową, a nie tylko techniczną.

Wskazówka: gdy detal zmienia położenie po każdym cyklu, wizję 3D i bazowanie mechaniczne trzeba projektować razem, bo dopiero ich połączenie domyka proces.

Jakie chwytaki i oprzyrządowanie mechaniczne pomagają utrzymać dokładność?

Chwytak musi stabilizować detal, a nie tylko go podnieść. O dokładności decydują geometria szczęk, materiał okładzin, siła zacisku, tarcie, prowadzenie oraz to, czy chwytak kompensuje małe błędy dojścia. Przy cienkościennych detalach zbyt duży docisk odkształca część i niszczy bazę. Przy gładkich powierzchniach za mały docisk kończy się poślizgiem. Oba scenariusze psują wynik.

Mechaniczne elementy, które pomagają utrzymać dokładność:

• Kliny boczne i punkty bazowe – ustalają detal w osi i ograniczają obrót.
• Kołki ustalające – zapewniają powtarzalne odkładanie oraz pozycję montażową.
• Miękkie wkładki chwytające – chronią powierzchnię i poprawiają współczynnik tarcia.
• Wyprofilowane gniazda – prowadzą detal do pozycji końcowej i wspierają samoczynne dosiadanie.
• Chwytaki z kompensacją – wyrównują drobne odchyłki położenia i geometrii.

W praktyce dobrze sprawdzają się chwytaki z prowadzeniem, centrowaniem i kontrolą siły, szczególnie przy detalach precyzyjnych. Gdy część ma zmienną geometrię albo lekko pracuje pod obciążeniem, lepiej wypada chwytak adaptacyjny lub układ z miękkim osprzętem kontaktowym. W rozwiązaniach DESTACO, CAMCO i podobnych systemach dobrze widać, że sam napęd chwytaka nie wystarcza. Liczy się cały sposób podparcia detalu po pobraniu.

Przy bazowaniu na fixturze robot często pobiera detal ze stosu, pojemnika albo pochylni wibracyjnej, a potem odkłada go na wyprofilowany stół z klinami bocznymi. Taki układ koryguje sześć stopni swobody, czyli trzy przesunięcia i trzy obroty. Przy dobrze dobranej geometrii i sztywności da się uzyskać powtarzalność na poziomie około ±0,05 mm. To bardzo dobry wynik, ale tylko wtedy, gdy baza mechaniczna jest czytelna i nie zmienia się pod obciążeniem.

Kiedy detal ma trzy punkty bazowe, ich geometria musi być jednoznaczna. Gdy opiera się na powierzchni płaskiej, o wyniku decyduje równoległość i sztywność podparcia. Czasem najprostszy element mechaniczny usuwa problem, z którym wizja i program walczyły przez tygodnie. Taka ironia automatyki.

Jakie oprogramowanie i kalibracja są potrzebne do takiej pracy?

Bez poprawnej kalibracji nawet dobry układ wizyjny generuje błędne dane. Oprogramowanie musi znać relację między kamerą, robotem, chwytakiem, fixturą i detalem. Najpierw ustala się układy współrzędnych, potem TCP, następnie transformacje między kamerą a robotem, a dopiero na końcu zapisuje trajektorie, tolerancje i warunki korekty.

Proces kalibracji, który stosuję w praktyce:

1. Wyznacz dokładny punkt TCP chwytaka.
2. Ustal układ bazowy robota względem stołu, fixtury lub ramy kamery.
3. Sprawdź zgodność modelu CAD z rzeczywistym detalem.
4. Zweryfikuj offset kamery i kontrolera w obu osiach.
5. Przeprowadź testowe pobranie i odkładanie na sztukach wzorcowych.
6. Porównaj wynik z tolerancją procesu i popraw parametry.

W środowiskach produkcyjnych duże znaczenie mają programy offline do symulacji trajektorii. Pozwalają wykryć kolizje, sprawdzić dostępność chwytu, ocenić zasięg osi i przygotować logikę korekcji jeszcze przed uruchomieniem na hali. Przy szybkich aplikacjach przydają się funkcje kompensacji drgań, modele kinematyczne rozszerzone o dane z enkoderów absolutnych i analiza zachowania efektora w czasie rzeczywistym.

W rozwiązaniach EPSON i podobnych środowiskach do szybkich aplikacji precyzyjnych dobrze działa połączenie symulacji offline, narzędzi kalibracyjnych i gotowych bibliotek wizji. To skraca uruchomienie i ogranicza liczbę ręcznych poprawek. Przy elastycznych liniach z częstym przezbrojeniem taki zestaw robi dużą różnicę, bo operator albo integrator nie zaczyna każdej zmiany wariantu od zera.

Coraz wyraźniej widać też kierunek rozwoju: systemy AI do predykcyjnej korekty błędów, sensory 3D o rozdzielczości submilimetrowej i przetwarzanie danych bezpośrednio w kontrolerze robota. To ogranicza zależność od zewnętrznych ramek obliczeniowych i skraca czas reakcji. Sama AI niczego jednak nie naprawi, gdy mechanika jest źle ustawiona. Tu fizyka dalej ma ostatnie słowo.

Wskazówka: gdy po rozgrzaniu stanowiska rozrzut pozycji rośnie, trzeba sprawdzić temperaturę przekładni, ramy, kamery i przyrządu. W takich przypadkach problem częściej leży w geometrii układu niż w samym programie.

Jak sprawdzić, czy stanowisko działa prawidłowo?

Stanowisko działa prawidłowo wtedy, gdy robot trafia w punkt przez całą zmianę, a nie tylko podczas krótkiego testu po uruchomieniu. Ja zawsze sprawdzam rozrzut pozycji, czas reakcji i odporność na odchyłki detalu. Bez tego łatwo uznać układ za gotowy, choć po kilku godzinach produkcji zaczyna gubić cykl.

Kontrola odbiorcza może wyglądać tak:

1. Wykonaj 30 do 100 cykli na detalu referencyjnym.
2. Zmierz odchyłkę położenia po każdym odkładaniu.
3. Sprawdź, czy chwytak nie odkształca detalu.
4. Przetestuj detal z najmniejszą i największą tolerancją.
5. Oceń, czy kamera nadal rozpoznaje detal przy częściowym zasłonięciu.
6. Porównaj wyniki z wymaganiami procesu i zredukuj luzy mechaniczne, jeśli trzeba.

Dobrze jest też sprawdzić stanowisko po zmianie temperatury, po serii szybkich cykli i przy delikatnie zmienionym oświetleniu. Wtedy od razu widać, czy system ma zapas stabilności, czy działa tylko w laboratoryjnych warunkach. Papier przyjmie wszystko, hala produkcyjna już nie.

Gdy układ pracuje poprawnie, widać mały rozrzut pozycji, brak kolizji, stabilny czas taktu i brak ręcznych ingerencji. Gdy wynik się rozjeżdża, problem najczęściej siedzi w jednym z czterech miejsc: wizji, kalibracji, chwytaku albo fixturze.

W tym miejscu doświadczenie z uruchomień jest bardzo pomocne, bo papierowa dokładność i realna dokładność rzadko są tym samym.

Którzy producenci oferują sprawdzone rozwiązania do precyzyjnej manipulacji?

Na rynku są dostępne zarówno pojedyncze komponenty, jak i kompletne ekosystemy do precyzyjnej manipulacji. Przy wyborze dostawcy lepiej patrzeć szerzej niż tylko na markę robota. O wyniku decydują dostępność systemu wizyjnego, procedury kalibracji, narzędzia offline, integracja z czujnikami i jakość wsparcia wdrożeniowego.

W praktyce często rozważa się EPSON w aplikacjach szybkich i precyzyjnych, zwłaszcza tam, gdzie ważna jest integracja wizji i wygodne środowisko programistyczne. DESTACO i CAMCO są dobrze rozpoznawalne w obszarze chwytaków, modułów ruchu i elementów pozycjonujących. W robotach liniowych oraz aplikacjach transportowych dobrze wypadają platformy z kompensacją drgań i współpracą z enkoderami absolutnymi. W sektorze obsługi wtryskarek mocną pozycję ma również ENGEL, szczególnie tam, gdzie liczy się dynamika ruchu i stabilizacja ramienia.

Przy wyborze dostawcy lepiej pytać o gotowe biblioteki wizji, procedury bazowania, obsługę TCP, możliwość pracy z modelem CAD, symulację offline i dostępność wsparcia integracyjnego. To zwykle przesądza o tym, czy stanowisko ruszy szybko i czy utrzyma wynik po wdrożeniu. Sama deklarowana dokładność robota rzadko daje pełną odpowiedź.

Podsumowanie

Precyzyjne pozycjonowanie detali przez roboty opiera się na połączeniu wizji 3D, czujników siły, sztywnego bazowania i dobrze skalibrowanego sterowania. Sam robot daje wysoką powtarzalność, ale dopiero cały układ pozwala trafić w detal z błędem liczonym w setnych milimetra. W produkcji najlepiej działają rozwiązania dopasowane do geometrii detalu, czasu cyklu, dynamiki ruchu i tolerancji procesu.

Jeśli projektujesz takie stanowisko, sprawdź każdy element łańcucha i przetestuj go na sztukach granicznych, zanim oddasz linię do produkcji.

FAQ

Q: Czy robot bez kamery 3D może wykonywać precyzyjne pozycjonowanie detali?

A: Tak, ale tylko przy bardzo dobrze ustalonym detalu i sztywnej fixturze. Przy chaotycznym ułożeniu albo zmiennej orientacji kamera 3D daje dużo większą pewność chwytu.

Q: Czy czujnik siły wystarczy do bazowania detalu?

A: Nie zawsze. Czujnik siły pomaga przy dosuwaniu i kontroli kontaktu, lecz nie zastąpi dobrej geometrii baz i stabilnego oprzyrządowania.

Q: Jak sprawdzam, czy dokładność stanowiska jest wystarczająca?

A: Wykonaj serię testów na detalach referencyjnych, zmierz rozrzut pozycji i porównaj wynik z tolerancją procesu. Nie oceniaj układu na podstawie jednego przejazdu.

Q: Czy szybki robot zawsze daje lepszy wynik?

A: Nie. Przy dużej prędkości rośnie wpływ drgań, luzów i opóźnień w wizji. Czasem wolniejszy, ale stabilny układ daje lepszą jakość procesu.

Q: Kiedy warto wybrać fixturę zamiast samej wizji?

A: Gdy detal da się łatwo ustalić mechanicznie i chcesz uprościć program. Fixtura zmniejsza liczbę korekt, więc poprawia stabilność montażu i odkładania.
