Jak urządzić warsztat elektronika: narzędzia, pomiar i ESD

Warsztat elektronika to coś więcej niż biurko z lutownicą i multimetrem. Dobra organizacja przestrzeni, odpowiednie przyrządy i przemyślane procedury decydują o tym, czy diagnoza potrwa godzinę czy cały dzień, i czy skończy się poprawnym wynikiem czy uszkodzonym układem. Ten artykuł pokazuje, jak urządzić stanowisko pracy od podstaw – od podziału przestrzeni, przez ochronę ESD i dobór sprzętu pomiarowego, po przechowywanie komponentów i kontrolę środowiska.

Najważniejsze informacje z tego artykułu:

• Warsztat elektronika warto podzielić na co najmniej cztery funkcjonalne strefy, by uniknąć zanieczyszczeń mechanicznych w obszarze ESD i zagrożeń przy stanowisku wysokiego napięcia.
• Ochrona ESD to system, który obejmuje matę, uziemienie personelu, narzędzia, opakowania i jonizator – sama mata bez właściwego przewodu do PE nie zapewni ochrony.
• Zasilacz laboratoryjny powinien mieć ograniczenie prądu, tryb CV/CC i zabezpieczenia nadnapięciowe, a napięcie przy uruchamianiu nowej płytki należy zwiększać stopniowo.
• Odciąg oparów lutowniczych działa skutecznie tylko wtedy, gdy ssawka jest ustawiona w odległości 50–100 mm od punktu lutowania, a filtr łączy wkład HEPA z węglem aktywnym.
• Ergonomia stanowiska bezpośrednio wpływa na jakość pracy – badania pokazują, że dolegliwości układu mięśniowo-szkieletowego dotyczą nawet 40,6% osób pracujących przy elektronice.

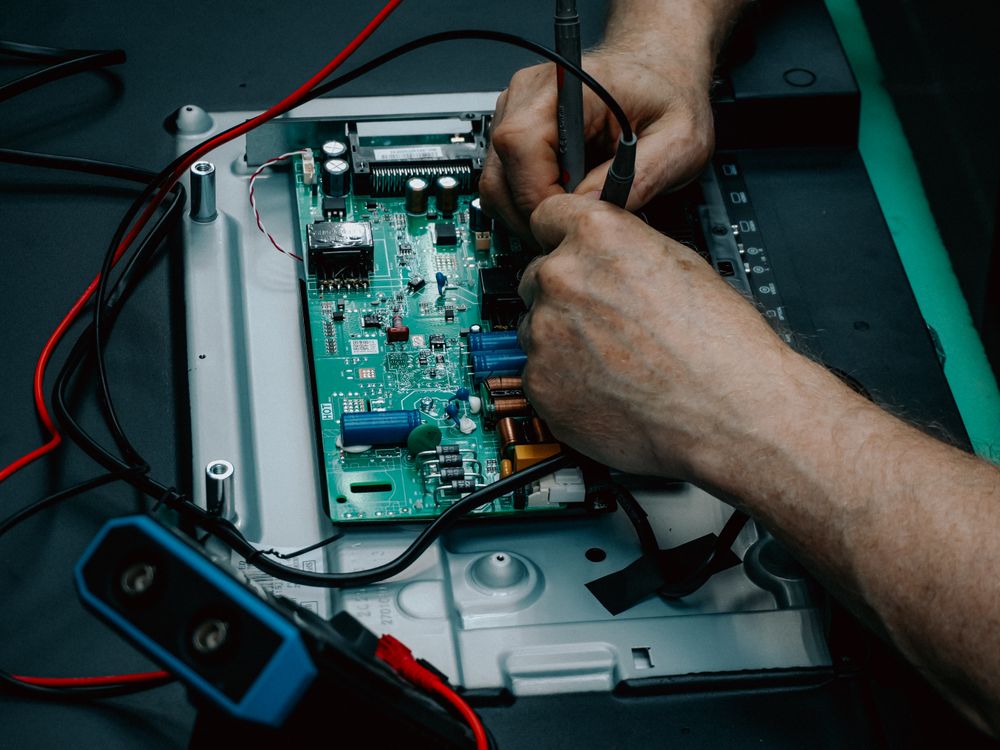

Jak urządzić warsztat elektronika – od czego zacząć?

Zanim kupisz pierwszy sprzęt, zaplanuj przestrzeń. Warsztat elektronika powinien być zaprojektowany jako kontrolowane środowisko pomiarowe, a nie jako zbiór przypadkowo zestawionych urządzeń. Oznacza to, że każda czynność ma swoje miejsce, każde narzędzie ma swój punkt odkładczy, a warunki pracy są powtarzalne.

Podział na funkcjonalne strefy to fundament. Dzięki niemu unikasz sytuacji, w której opiłki z cięcia przewodów lądują na odkrytej płytce z układami BGA, a opary IPA unoszą się nad gorącą dyszą hot-air. Minimalny podział obejmuje cztery strefy:

• Strefa montażu i lutowania – lutownica, hot-air, stacja reflow, mikroskop inspekcyjny lub lupa do elektroniki, uchwyty, topniki, odsysanie oparów.
• Strefa uruchamiania i pomiarów – zasilacze laboratoryjne, oscyloskop, multimetr, generator sygnałowy, obciążenia elektroniczne.
• Strefa mechaniczna – cięcie przewodów, wiercenie, piłowanie, obróbka obudów; fizycznie oddzielona od obszaru ESD, bo pył przewodzący może tworzyć upływy i powodować trudne do wykrycia zwarcia.
• Strefa wysokiego napięcia – praca z układami zasilanymi z sieci 230 V; wydzielona, oznaczona i wyposażona w wyłącznik awaryjny.

Blat roboczy warto podzielić wewnętrznie na strefę czystą i brudną. Wiercenie, cynowanie przewodów i obróbka mechaniczna powinny odbywać się z dala od obszaru lutowania SMD i pomiarów małosygnałowych – metalowe opiłki potrafią powodować trudne do wykrycia zwarcia między ścieżkami.

Zasilacz laboratoryjny warto umieścić w zasięgu ręki, ale tak, żeby jego przewody wyjściowe nie przecinały głównej strefy roboczej. Dobrym rozwiązaniem jest panel bananowy przy krawędzi blatu albo prowadzenie przewodów od tyłu stanowiska. Multimetr i oscyloskop powinny mieć stałe miejsce odkładcze dla sond – uszkodzone końcówki i luźne masy to jedna z częstszych przyczyn pozornych usterek diagnozowanego układu.

Co powinno znaleźć się na wyposażeniu warsztatu elektronika?

To zależy od rodzaju prac, ale istnieje zestaw, bez którego trudno zrobić cokolwiek sensownego.

Sprzęt podstawowy:

Rozszerzenie w miarę potrzeb:

• Generator sygnałowy, analizator stanów logicznych, LCR-metr.
• Hot-air i stacja reflow – przy pracy z SMD i układami BGA.
• Szafa sucha – przy regularnym montażu komponentów MSL.
• Sonda różnicowa do oscyloskopu – przy pomiarach w układach z siecią 230 V.
• Kamera termowizyjna do elektroniki – przy diagnostyce przegrzewających się układów.

Przy diagnostyce termicznej przegrzewających się zasilaczy czy układów mocy kamera termowizyjna do elektroniki potrafi skrócić czas szukania usterki z kilku godzin do kilku minut.

Jak dobrać mikroskop lub lupę do elektroniki?

Przy współczesnych płytkach z układami QFN, BGA i komponentami 0402 inspekcja gołym okiem jest po prostu niewystarczająca. Mikroskop stereo jest narzędziem kontroli procesu, a lupa do elektroniki to kompromis dla mniej wymagających prac.

Różnice:

Mikroskop przy stanowisku lutowniczym powinien mieć na tyle dużą odległość roboczą, żeby pod obiektywem zmieściła się lutownica z grotą. To wymóg praktyczny, który eliminuje wiele tańszych modeli. Warto też zadbać o oświetlenie boczne o niskim kącie padania – ujawnia zimne luty, mikropęknięcia ścieżek i podniesione pady znacznie lepiej niż mocne światło z góry.

Przy stanowisku do mikroskopu przewidź miejsce na podparcie przedramion po obu stronach płytki. Stabilność rąk przy precyzyjnym lutowaniu lub sondowaniu poprawia jakość pracy skuteczniej niż droższy sprzęt. Jeśli dopiero zaczynasz i chcesz wybrać odpowiedni model, sprawdź, jak zrobić mikroskop do elektroniki – lub raczej jak go skonfigurować pod konkretne zastosowanie.

Jak poprawnie zaprojektować ochronę ESD w warsztacie?

Ochrona przed wyładowaniami elektrostatycznymi (ESD – Electrostatic Discharge) to jeden z obszarów, w którym pozory poprawności są mylące. Mata leżąca na biurku bez właściwego podłączenia daje złudne poczucie bezpieczeństwa.

Norma IEC 61340-5-1 definiuje obszar chroniony przed ESD (EPA – Electrostatic Protected Area) jako system, który obejmuje: matę roboczą, uziemienie stanowiska, uziemienie personelu, narzędzia, opakowania i periodic verification. Sama mata bez właściwego połączenia z przewodem ochronnym PE instalacji elektrycznej przez rezystor bezpieczeństwa rzędu 1 MΩ nie spełnia tej definicji.

Poprawna topologia uziemienia stanowiska ESD:

1. Mata robocza i metalowe elementy stanowiska są połączone ze wspólnym punktem uziemienia (ESD Common Point Ground).
2. Wspólny punkt jest połączony z przewodem ochronnym PE instalacji – przez rezystor 1 MΩ, nie bezpośrednio.
3. Operator nosi opaskę nadgarstkową z rezystorem ograniczającym prąd lub pracuje w systemie obuwie ESD – podłoga ESD.
4. Jonizator neutralizuje ładunek na izolatorach, których nie można usunąć ze strefy pracy.

Wskazówka: Przed każdą sesją przy wrażliwych układach sprawdź opaskę testerem – luźny zatrzask, sucha skóra lub przerwany przewód wewnętrzny sprawiają, że opaska nie działa, mimo że jest założona.

Uziemienie ESD to nie to samo co masa funkcjonalna układu. Punkt ESD służy do wyrównywania potencjałów – nie powinien automatycznie pełnić roli GND badanego układu ani być mylony z przewodem ochronnym PE. Pomylenie tych trzech punktów może prowadzić do pętli masy w układzie pomiarowym lub zwierać część badanego układu do ziemi przez ekran sondy oscyloskopu.

Uziemienie nie eliminuje ładunku z izolatorów – zwykłego plastiku, styropianu, taśmy klejącej. Przezroczyste pudełka na elementy nie zawsze są materiałami ESD-safe, nawet jeśli wyglądają profesjonalnie. Dla prac z MOSFET-ami, sensorami MEMS, układami BGA i czułymi wejściami analogowymi warto mieć jonizator – ale należy ustawić go tak, żeby strumień powietrza nie kierował oparów lutowniczych przez twarz operatora.

Rezystancję powierzchni maty mierz miernikiem rezystancji ESD, a nie zwykłym multimetrem. Prawidłowa wartość powinna być poniżej 1 × 10⁹ Ω – powierzchnia nie może być ani izolatorem, ani materiałem zbyt silnie przewodzącym, bo to zwiększa ryzyko porażenia.

Jak bezpiecznie dobrać i używać zasilacza laboratoryjnego?

Przy uruchamianiu nowej płytki zasilacz laboratoryjny jest przede wszystkim narzędziem ograniczania energii – a dopiero w drugiej kolejności źródłem napięcia. Ta zmiana perspektywy ma praktyczne konsekwencje.

Zasilacz powinien mieć:

• Regulację napięcia i prądu w trybach CV (stałe napięcie) i CC (stały prąd).
• Zabezpieczenie nadprądowe, nadnapięciowe, zwarciowe i termiczne.
• Czytelny wyświetlacz napięcia i prądu z dobrą rozdzielczością.
• Możliwość ustawienia wartości granicznych przed włączeniem wyjścia.

Procedura pierwszego uruchomienia nieznanego układu:

1. Ustaw ograniczenie prądu na wartość nieco wyższą niż spodziewany pobór.
2. Sprawdź polaryzację zasilania przed podłączeniem.
3. Włącz wyjście przy napięciu ustawionym na 0 V.
4. Zwiększaj napięcie powoli, obserwując prąd – skokowy wzrost bez obciążenia sygnalizuje problem.
5. Dopiero po weryfikacji poboru daj docelowe napięcie.

Pamiętaj, że tryb CC nie eliminuje każdego impulsu prądowego. Przejście zasilacza z trybu CV do CC ma określony czas odpowiedzi i może pojawić się chwilowy overshoot (krótkie przekroczenie). Dla czułych układów warto dodatkowo zastosować rezystor szeregowy lub zewnętrzny bezpiecznik podczas pierwszego uruchomienia.

Warto prowadzić kilka wyjść zasilania o różnym przeznaczeniu:

• Zasilanie analogowe o niskim szumie dla toru sygnałowego.
• Zasilanie cyfrowe z szybkim ograniczeniem prądu.
• Zasilanie izolowane, gdy układ tego wymaga.

Wyjść zasilaczy nie należy łączyć równolegle bez sprawdzenia w dokumentacji producenta, czy tryb ten jest dopuszczalny. Zasilacze mogą wtedy wzajemnie wymuszać prąd.

Jak poprawnie używać oscyloskopu w warsztacie elektronika?

W typowym oscyloskopie stołowym zaciski masy wszystkich sond są ze sobą połączone i związane z przewodem ochronnym PE instalacji. Oznacza to, że zacisk masy sondy można podłączać wyłącznie do punktu, który może bezpiecznie zostać zwarto z ziemią – nie jest to dowolny minus pomiarowy.

Do pomiarów w układach nieizolowanych, przetwornicach, falownikach i mostkach półprzewodnikowych stosuj izolowaną sondę różnicową. Sprawdź przy wyborze:

• Zakres napięcia różnicowego – maksymalna mierzona różnica potencjałów.
• Zakres napięcia wspólnego (common-mode) – jak wysoko względem ziemi mogą znajdować się oba punkty pomiaru.
• Kategorię pomiarową CAT – CAT II dla obwodów z gniazd, CAT III dla instalacji budynku, CAT IV dla źródła instalacji.
• Pasmo i tłumienie – upewnij się, że sonda jest odpowiednia dla częstotliwości badanego układu.

Nie odłączaj przewodu ochronnego oscyloskopu, żeby wykonać pomiar pływający. Taka praktyka przenosi napięcie sieci na obudowę oscyloskopu, złącza USB i podłączony komputer. Przy układach sieciowych używaj właściwej sondy różnicowej lub izolowanego oscyloskopu.

Przy szybkich sygnałach i pomiarach RF dokładność ogranicza sposób podłączenia, a nie parametry przyrządu. Zamiast długiego krokodylka masy użyj krótkiej sprężyny masowej – długi przewód masy wprowadza indukcyjność i może generować sztuczne oscylacje, których nie ma w badanym układzie. Przy pracy z przetwornicami i szybką cyfrą warto mieć mały zapas taśmy miedzianej i krótkich sprężyn masowych właśnie z tego powodu.

Warto też stosować przewody pomiarowe w kilku klasach – tanie do codziennych testów, krótkie niskorezystancyjne do pomiarów prądowych oraz ostre sondy igłowe do SMD. Jedna uniwersalna para przewodów szybko staje się źródłem błędów pomiarowych.

Jak zadbać o oświetlenie i wentylację warsztatu elektronika?

Oświetlenie rzadko pojawia się na pierwszym miejscu na liście zakupów, a potrafi zmienić komfort pracy całkowicie. Do lutowania i inspekcji płytek najbardziej przydatne jest oświetlenie boczne o niskim kącie padania – ujawnia zimne luty, podniesione pady, włoski cyny i mikropęknięcia ścieżek lepiej niż mocne górne światło, które pochłania cienie i maskuje defekty.

Oświetlenie nad stanowiskiem powinno być bezcieniowe, o temperaturze barwowej zbliżonej do 5000–6500 K i bez migotania. Migające światło przy długich sesjach lutowania szybko daje o sobie znać.

Wentylacja to temat, w którym kompromisy odbijają się na zdrowiu. Kalafonia (rosin) stosowana jako topnik może powodować astmę zawodową i zapalenie skóry nawet po krótkim czasie ekspozycji. Health and Safety Executive (HSE) w Wielkiej Brytanii rekomenduje lokalne odsysanie oparów jak najbliżej punktu lutowania – ssawka działa skutecznie, jeśli znajduje się w odległości 50–100 mm od grota, czyli 1–2 średnic ssawki. Ekstraktor ustawiony metr dalej jest praktycznie nieskuteczny.

Wskazówka: Ustaw ekstraktor oparów tak, żeby zasysał powietrze znad płytki – nie od strony twarzy operatora. Jeśli możesz poczuć zapach topnika podczas lutowania, oznacza to, że opary trafiają do dróg oddechowych zanim dotrą do ssawki.

Filtr recyrkulacyjny powinien łączyć dwa elementy: filtr HEPA zatrzymujący cząstki stałe i filtr z węglem aktywnym pochłaniający frakcję gazową. Samo jedno z nich nie wystarczy. Filtry wymagają wymiany według harmonogramu – jednostka z zapchantym filtrem może być gorsza niż brak odciągu, bo tworzy fałszywe poczucie bezpieczeństwa.

Temperatura grota podczas lutowania powinna być możliwie niska, ale wystarczająca do prawidłowego zwilżania. Wzrost z 250 do 400°C może kilkukrotnie zwiększyć emisję oparów topnika – dlatego dobór właściwej stacji lutowniczej z szybką kompensacją cieplną pozwala pracować przy niższej temperaturze i osiągać lepszy rezultat. Jeśli szukasz konkretnych rekomendacji, sprawdź, jaka lutownica do elektroniki sprawdzi się w Twoim warsztacie.

Jak przechowywać komponenty elektroniczne w warsztacie?

Bałagan w magazynku komponentów kosztuje więcej czasu niż się wydaje. Szuflady z elementami warto organizować nie tylko według wartości, ale też według tolerancji, napięcia i obudowy. Pomylenie kondensatora 100 nF X7R z Y5V daje układ, który działa przy testach na biurku, a zawodzi w produkcji lub przy zmiennej temperaturze.

System magazynowania powinien rozróżniać kilka kategorii ryzyka:

• Elementy ESD-wrażliwe – MOSFET-y, mikrokontrolery, sensory MEMS, wejścia analogowe; przechowuj w opakowaniach ESD-safe, nie w dowolnych przezroczystych pudełkach.
• Elementy wrażliwe na wilgoć (MSL) – w szczelnych workach barierowych z pochłaniaczem wilgoci i kartą HIC (Humidity Indicator Card).
• Chemikalia – alkohol izopropylowy (IPA), topniki i kleje w osobnej, zamykanej strefie, z dala od zasilaczy i hot-air; opary IPA są łatwopalne.
• Akumulatory – osobno, z kontrolą naładowania i stanu fizycznego.
• Elementy z odzysku i uszkodzone płytki – w wydzielonym miejscu kwarantanny; mieszanie z sprawnymi częściami prowadzi do wielogodzinnej diagnostyki o błędnej przyczynie.

Elementy o poziomie wrażliwości na wilgoć MSL 3 mają typowy czas ekspozycji 168 godzin w temperaturze do 30°C i wilgotności do 60%. MSL 4 – 72 godziny, MSL 5 – 48 godzin, MSL 5a – 24 godziny. Przekroczenie czasu ekspozycji bez suszenia może skutkować efektem popcorn podczas reflow – gwałtowna ekspansja wilgoci rozrywająca obudowę lub delaminująca laminat.

Zapisuj datę otwarcia opakowania i traktuj czas ekspozycji poważnie – szczególnie przy elementach w obudowach QFN, BGA i zbliżonych. Jeśli regularnie montujesz takie elementy, inwestycja w suchą szafę utrzymującą wilgotność poniżej 10% RH zwraca się szybko.

Warto prowadzić prosty rejestr rzadkich elementów i modułów już obecnych w warsztacie. Zmniejsza to zakupy duplikatów skuteczniej niż rozbudowane sortery, szczególnie przy układach scalonych, złączach i modułach radiowych.

Jak ergonomia stanowiska wpływa na jakość pracy?

Ergonomia przy lutowaniu to temat, który bywa traktowany jako luksus. Dane pokazują coś innego. Badania opublikowane w literaturze dotyczącej pracowników przemysłu elektronicznego wskazują, że 12-miesięczna częstość dolegliwości układu mięśniowo-szkieletowego wynosi aż 40,6% – najczęściej dotyczą szyi (26,8%), barków (22,8%) i odcinka lędźwiowego (14,8%). Czynniki ryzyka to nieergonomiczna postawa, długie siedzenie i powtarzalne ruchy – czyli typowy opis pracy przy stanowisku lutowniczym.

Wysokość blatu ma bezpośredni wpływ na stabilność rąk i postawę. Optymalny blat do lutowania precyzyjnego jest zwykle wyższy niż do prac mechanicznych – zbyt niski wymusza pochylanie głowy i pogarsza kontrolę ruchów przy lutowaniu pod mikroskopem. Ekran oscyloskopu powinien znajdować się na wysokości niepowodującej zginania karku.

Kilka zasad praktycznych:

• Zadbaj o podparcie przedramion przy stanowisku mikroskopowym – po obu stronach płytki.
• Unikaj długich sesji w stałej pozycji – zmieniaj pozycję co 30–45 minut.
• Trzymaj kable i przewody poza główną strefą roboczą, żeby nie wymuszały niepotrzebnych skrętów nadgarstka.
• Ustaw monitor dokumentacji na wysokości wzroku, nie niżej.

Dolegliwości nadgarstka – w tym zapalenie ścięgna i zespół cieśni nadgarstka – są w tej grupie zawodowej realne i narastają ze stażem pracy. Organizacja stanowiska, która ogranicza wymuszone pozycje i kontaktowy ucisk okolicy nadgarstka, ma konkretne przełożenie na zdrowie w długim czasie.

Jak urządzić stanowisko do pracy z zasilaniem sieciowym 230 V?

To strefa wymagająca osobnego traktowania. Badania dotyczące wypadków w warsztatach elektronicznych wskazują, że najczęstszą przyczyną wypadków jest nieodłączenie lub niewyizolowanie źródła energii przed pracami serwisowymi – a przeciętny warsztat elektroniczny odnotowuje około 9 wypadków miesięcznie.

Stanowisko do pracy z napięciem sieciowym powinno mieć:

• Gniazda z przewodem ochronnym PE.
• Wyłącznik różnicowoprądowy i zabezpieczenia nadprądowe zgodne z instalacją.
• Lokalny wyłącznik odcinający zasilanie – widoczny i dostępny.
• Bezpiecznik lub ogranicznik prądu po stronie badanego urządzenia.
• Lampkę sygnalizującą obecność napięcia.
• Procedurę rozładowania kondensatorów i sprawdzenia napięcia przed dotknięciem.
• Oznaczenia i fizyczną separację od strefy niskich napięć.

Transformator separacyjny obniża pewne ryzyko, bo zmniejsza liczbę ścieżek przepływu prądu przez operatora do ziemi. Ale za transformatorem nadal może pojawiać się napięcie śmiertelne – nie jest to urządzenie, które sprawia, że układ staje się bezpieczny. Nie używaj go jako pretekstu do odłączania przewodu ochronnego PE od oscyloskopu.

Jak lutować elektronikę bezpiecznie i skutecznie?

Lutowanie to temat, przy którym temperatura grota bywa traktowana jako jedyna zmienna. Dobra jakość lutowania wynika z kontroli procesu jako całości: geometrii grota, czystości końcówki, właściwego topnika, temperatury płytki i odległości odciągu. Jeśli chcesz się dowiedzieć więcej o technikach lutowania, przydatny jest artykuł o tym, jak lutować elektronikę – od doboru lutu po pracę z SMD.

Wskazówka: Przy lutowaniu z lutem ołowiowym pamiętaj, że główna droga narażenia na ołów to nie inhalacja, lecz zanieczyszczenie rąk i późniejsze przeniesienie do ust. Myj ręce po każdej sesji, nie jedz przy stanowisku i nie dotykaj twarzy podczas pracy.

Do warsztatu potrzebna jest stacja z regulacją temperatury i szybką kompensacją cieplną. Szybka kompensacja pozwala pracować przy niższym ustawieniu temperatury – grot szybciej odzyskuje ciepło, więc nie trzeba go przegrzewać. Zestaw grotów powinien obejmować różne geometrie: płaski, dłutowy, skośny i igłowy – stożkowy sam w sobie nie jest zbyt użyteczny.

Przy hot-air i reflow strefa musi mieć niepalną powierzchnię, uchwyt stabilizujący płytkę i termoparę do weryfikacji rzeczywistej temperatury PCB. Nie umieszczaj przy podgrzewanej płytce pojemników z IPA, aerozoli ani papieru. Odpady lutownicze po sesji reflow pozostają gorące jeszcze przez kilka minut.

Jak kontrolować środowisko i dokumentować pracę warsztatu?

Rejestrowanie temperatury i wilgotności ma sens szczególnie wtedy, gdy montujesz elementy MSL, wykonujesz pomiary precyzyjne lub używasz klejów i powłok ochronnych. Czujnik na biurku kosztuje tyle co kilka kondensatorów, a dostarcza informacji, które pozwalają korygować warunki pracy zanim pojawi się problem.

Dokumentacja konfiguracji stanowiska to temat traktowany po macierzystemu. Wynik pomiaru bez informacji o typie sondy, jej tłumieniu, ustawieniu pasma, punkcie odniesienia masy i ustawieniu zasilacza jest praktycznie nieodtwarzalny. Przy pracy z prototypami i diagnostyce warto zapisywać co najmniej:

• Model i numer seryjny przyrządów.
• Ustawienia zasilacza przed i podczas pomiaru.
• Typ sondy i jej tłumienie.
• Punkt masy i topologię podłączenia.
• Wilgotność i temperaturę w trakcie montażu.
• Wyniki pomiarów przed i po modyfikacji układu.

Minimalny program codziennej kontroli stanowiska:

• Sprawdź przewody, sondy i izolację – pęknięte izolacje i luźne krokodylki to częste źródło błędów pomiarowych.
• Sprawdź połączenie maty ESD z punktem wspólnym.
• Sprawdź działanie odciągu oparów.
• Ustaw zasilacze na bezpieczne wartości startowe przed włączeniem.

Raz w tygodniu warto sprawdzić opaski ESD i przewody uziemiające, oczyścić groty i uchwyty oraz zweryfikować, czy narzędzia wracają na oznaczone miejsca. Okresowo – raz na kilka miesięcy – zmierz rezystancję maty miernikiem ESD, zweryfikuj jonizator i wymień filtry odciągu według harmonogramu.

Podsumowanie

Urządzenie warsztatu elektronika zaczyna się od zaprojektowania przestrzeni jako kontrolowanego środowiska, a nie od zakupu drogiego sprzętu. Podział na strefy funkcjonalne, poprawna ochrona ESD jako system – nie tylko mata – właściwy zasilacz z ograniczeniem prądu, oscyloskop z sondą dobraną do kategorii CAT i odciąg oparów ustawiony w odległości 50–100 mm od punktu lutowania to elementy, które realnie wpływają na jakość i bezpieczeństwo pracy. Ergonomia stanowiska i dokumentacja konfiguracji pomiarowej to aspekty, które różnią warsztat przypadkowy od przemyślanego.

FAQ

Czy można urządzić warsztat elektronika w małym pomieszczeniu?

Q: Czy można urządzić warsztat elektronika w małym pomieszczeniu?
A: Tak, ale ograniczona przestrzeń wymaga jeszcze dokładniejszego podziału stref. Strefa mechaniczna i ESD muszą być oddzielone, a odciąg oparów jest wtedy ważniejszy niż w dużym pomieszczeniu z lepszą wentylacją naturalną.

Jaka mata ESD będzie odpowiednia do warsztatu domowego?

Q: Jaka mata ESD będzie odpowiednia do warsztatu domowego?
A: Mata o rezystancji do ziemi poniżej 1×10⁹ Ω z zestawem uziemiającym zakończonym przewodem do gniazdka z PE przez rezystor 1 MΩ. Ważniejszy od marki maty jest prawidłowy punkt uziemienia.

Czy do warsztatu elektronika potrzebny jest generator sygnałowy?

Q: Czy do warsztatu elektronika potrzebny jest generator sygnałowy?
A: Przy diagnostyce i projektowaniu układów analogowych, filtrów i taktowania – tak. Do prostego lutowania i napraw nie jest niezbędny. Warto kupić go wtedy, gdy oscyloskop jest już w pełni wykorzystywany.

Jak często wymieniać filtry w ekstraktorze oparów lutowniczych?

Q: Jak często wymieniać filtry w ekstraktorze oparów lutowniczych?
A: Filtr węglowy zazwyczaj co 3–6 miesięcy przy regularnej pracy, HEPA rzadziej. Zapchany filtr nie pochłania oparów – kieruj się wskaźnikiem przepływu lub zapachem topnika, który zaczyna przedostawać się przez ekstraktor.

Czy warsztat elektronika wymaga specjalnego zasilania elektrycznego?

Q: Czy warsztat elektronika wymaga specjalnego zasilania elektrycznego?
A: Do bezpiecznej pracy wystarczy instalacja z przewodem ochronnym PE, wyłącznikiem różnicowoprądowym i odpowiednimi zabezpieczeniami nadprądowymi. Osobne obwody dla strefy pomiarowej i mechanicznej ograniczają zakłócenia i zwiększają bezpieczeństwo.
